热成型机配套可移动堆垛机架结构设计

该机架为热成型生产环节配套的堆垛承载工装，主要应用于吸塑、压塑类热成型加工车间的工序间物料转运与临时堆存场景，适配热成型设备出料端的接料、堆垛、转运作业需求，可承接热成型加工完成的片状、浅壳状成型工件，替代传统固定式接料台无法灵活转序的短板，适配车间内多台热成型设备的柔性生产调度需求，减少工件在工序传递过程中的磕碰损伤，提升热成型产线的物料流转效率。

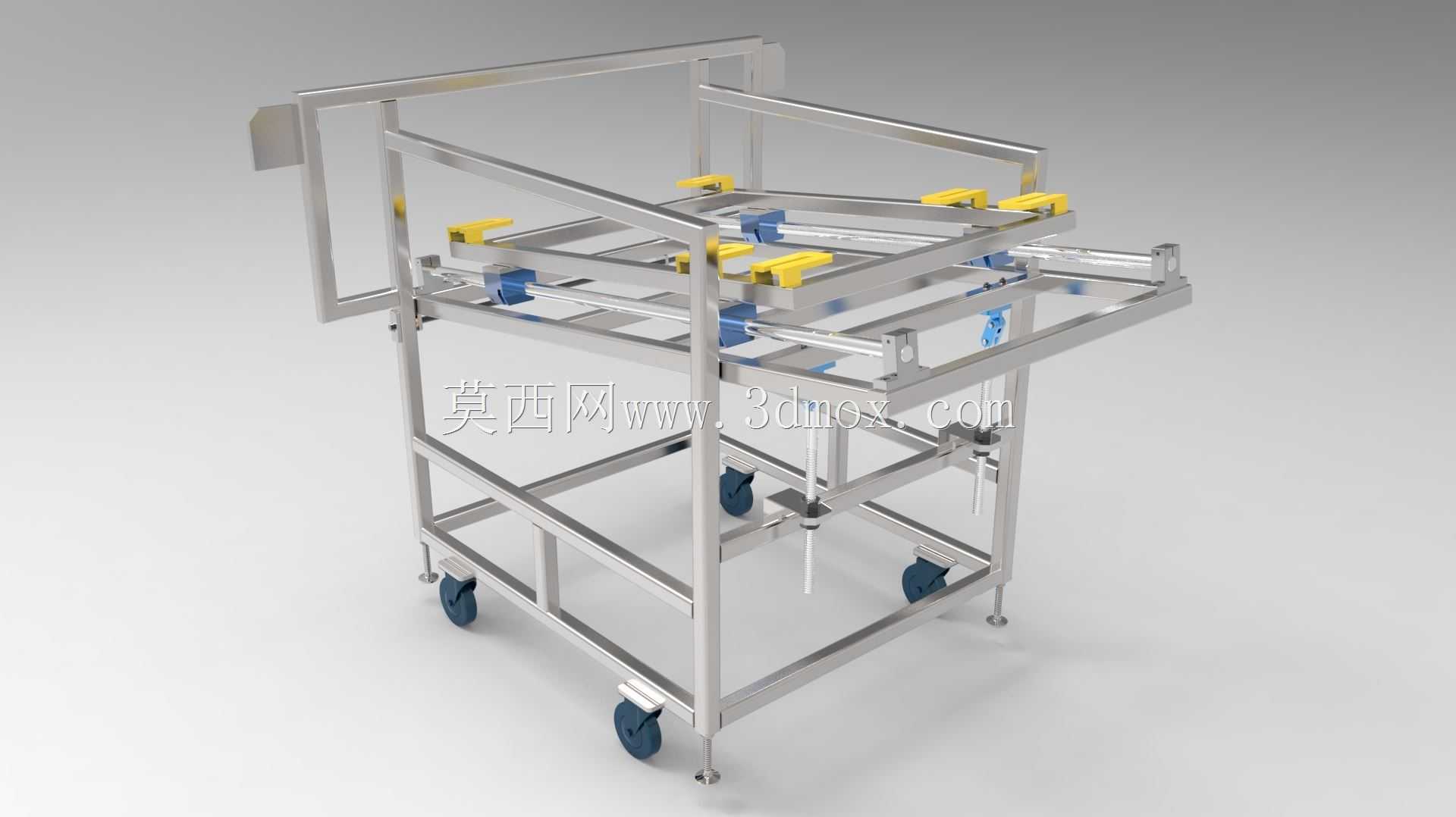

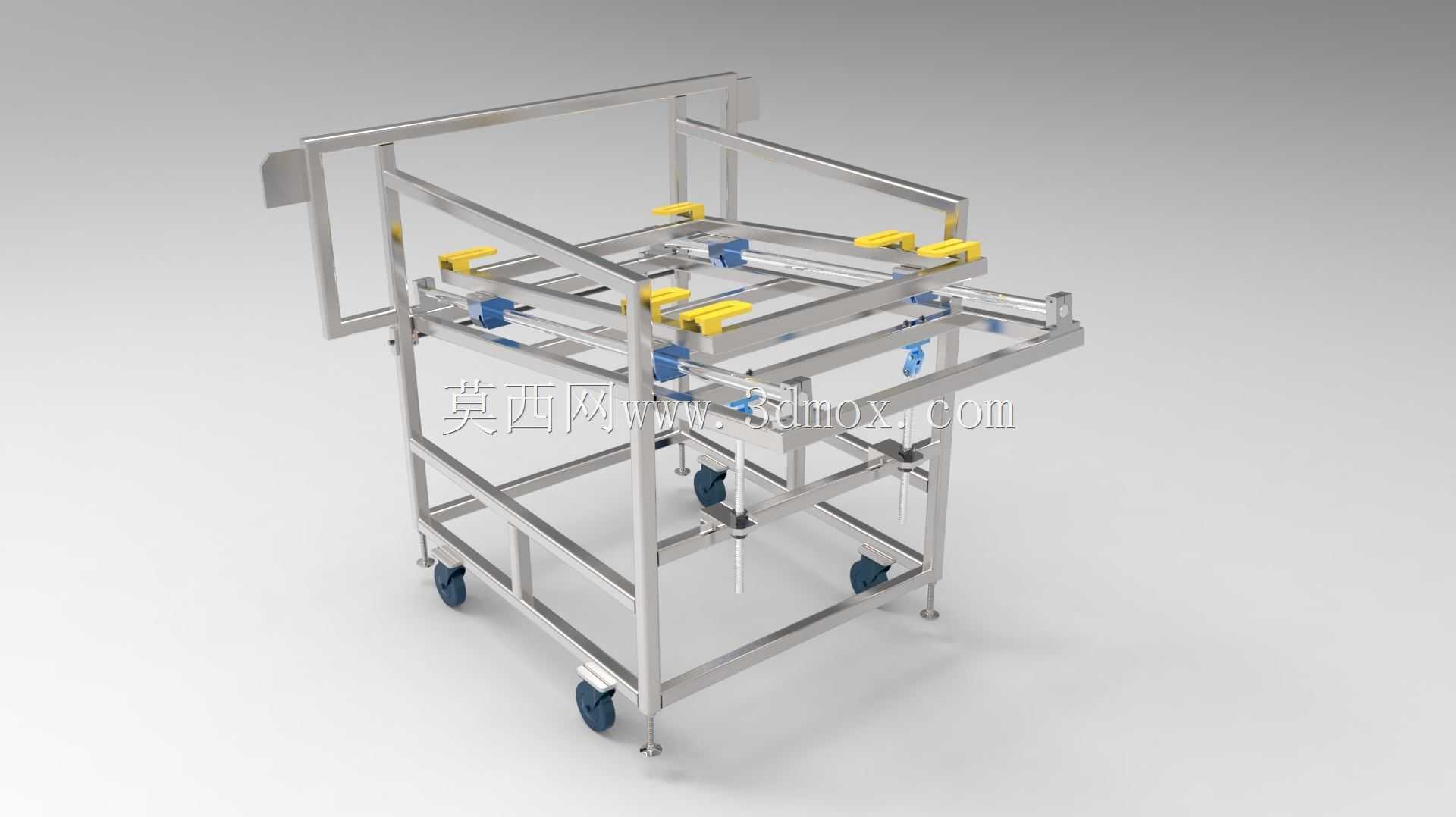

从实际用途来看，该机架承担热成型工件的接料定位、分层堆垛、短距离转运三重核心功能，上层框架设置多组可调式定位夹持组件，可根据不同规格的热成型工件尺寸调整夹持间距，适配不同幅面的成型产品接料需求，避免工件滑落；中层承托框架可放置分层隔垫，实现工件的分层堆存，防止堆叠过程中工件表面刮花；底部配置带刹车的万向脚轮与可调支撑脚，转运时可通过脚轮灵活推行，到达指定工位后可降下支撑脚实现机架的稳定固定，避免接料过程中机架移位。

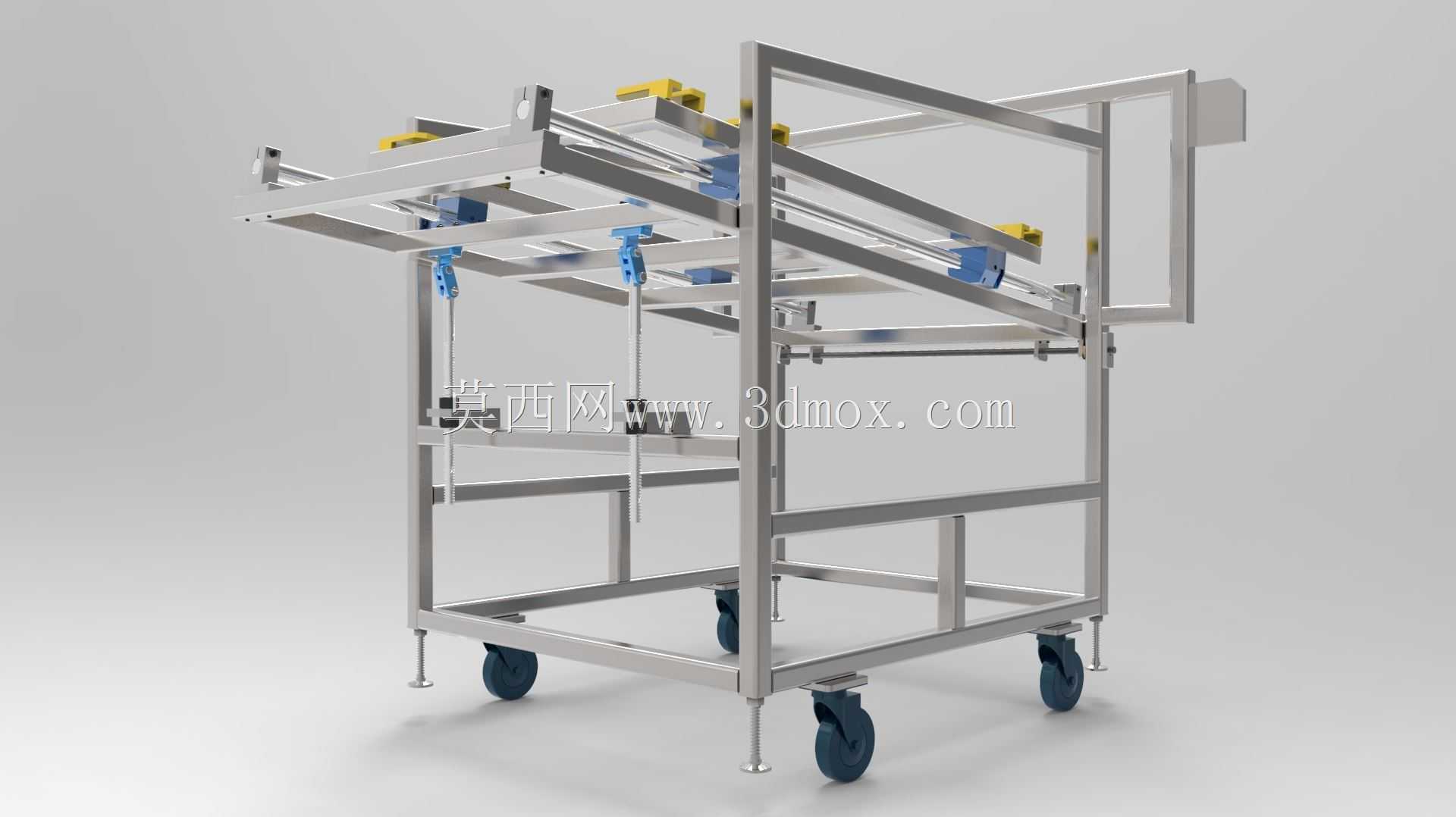

从功能特性来看，整体框架采用不锈钢型材焊接成型，兼顾结构强度与车间环境下的防锈耐腐蚀需求，适配热成型车间存在一定温度、少量加工助剂挥发的作业环境；框架侧边设置推行扶手，符合人体工程学推行高度，操作人员可轻松掌控转运方向；上层的黄色夹持件采用耐磨非金属材质，接触工件时不会划伤成型件表面，蓝色调节组件可快速实现夹持宽度的无级调整，换产时无需额外工具即可完成适配调整，缩短产线换产准备时间。

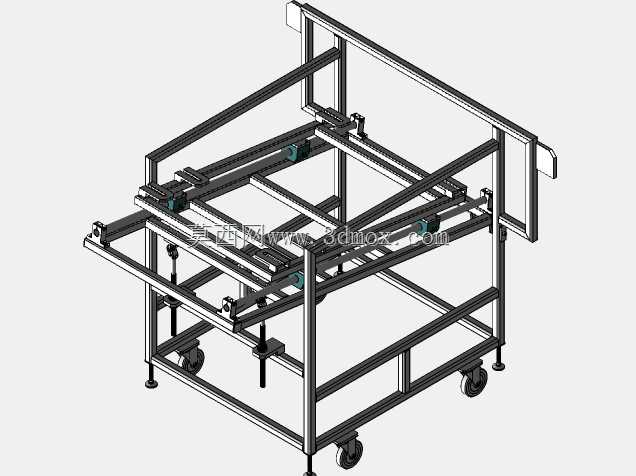

从设计思路来看，整体采用分层框架式结构，通过有限元受力校核优化型材排布，在保证整体承载能力的前提下尽可能降低机架自重，减少推行阻力；各层框架的间距经过合理规划，既保证堆垛容量，又避免堆叠过高导致工件受压变形；底部脚轮与支撑脚的组合设计，兼顾移动灵活性与工位固定的稳定性，扶手位置设置在机架侧方，推行时不会与上层伸出的工件产生干涉；框架边角处均做圆弧钝化处理，避免车间作业过程中剐蹭操作人员。

从外形尺寸与安装边界来看，机架整体宽度适配常规热成型设备的出料口宽度，长度可覆盖常见幅面热成型工件的承托需求，整体高度符合操作人员站立接料的作业高度，推行时可顺利通过车间常规宽度的通道与安全门，底部支撑脚的调节行程可适配车间地面存在的微小高度差，无需额外预埋安装基础，推至指定工位即可投入使用，无需复杂的安装调试流程。
