工件旋转定位拧紧涂胶组合工装

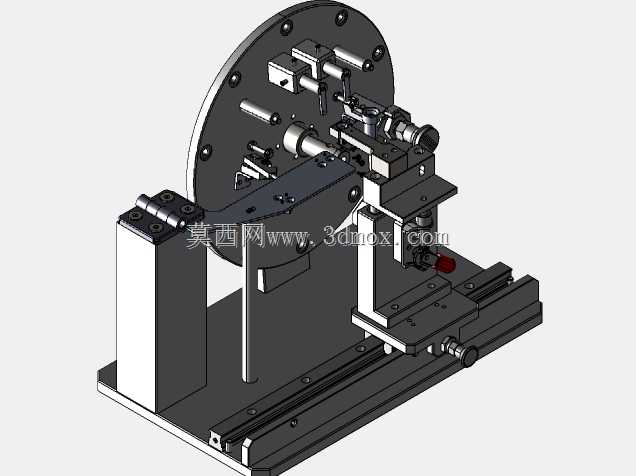

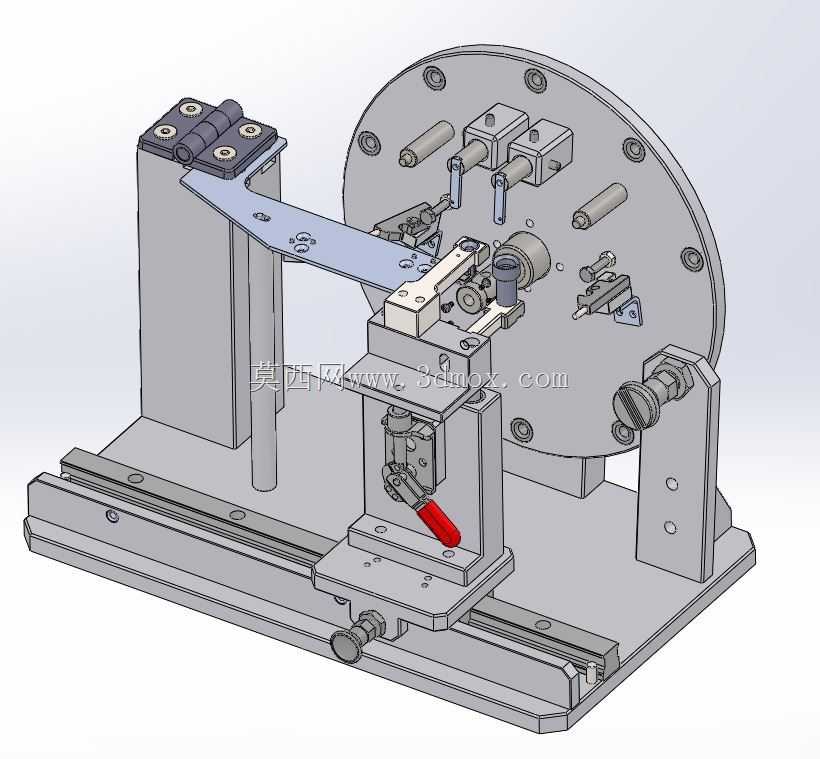

这款工装主要应用于中小尺寸结构件的装配工序场景，针对需要完成涂胶、拧紧组合操作的零部件装配环节设计，常见于消费电子结构件、小型汽配零部件、五金连接件的人工装配工位，可替代传统零散的定位、涂胶、拧紧分步作业模式，减少工序间的工件转运与重复定位误差，提升小批量多品类装配作业的一致性。工装的实际用途是完成特定工件的36度精准旋转定位，先对工件指定结合面完成涂胶作业，再将涂胶后的工件与配对零件精准对位，通过紧固件完成拧紧固定，全程无需反复拆卸工件调整角度，所有作业动作均可在工装上一次性完成。从功能特性来看，工装搭载了手动快速夹钳作为工件压紧锁定机构，夹钳带红色防滑操作手柄，操作施力便捷，锁定后压紧力稳定，可避免涂胶、拧紧过程中工件出现移位；底部配置线性导轨滑台结构，可根据工件长度调整前后装夹位置，适配一定尺寸范围内的同类型不同规格工件，滑台端部设置锁紧旋钮，调整到位后可锁定滑台位置，避免作业过程中滑台窜动；后侧的圆形分度定位盘搭载多组定位销与可调限位挡块，可精准实现工件的36度旋转到位定位，定位精度可满足涂胶胶路均匀性、拧紧孔位同轴度的装配要求，盘体上的多组安装位可根据工件结构更换定位销位置，拓展适配性。设计思路上，整体采用卧式底板承载结构，所有功能模块均集成在整块加工底板上，保证工装整体刚性，避免作业过程中的结构形变；装夹模块采用立式支撑座搭配悬臂压块的结构，避让出涂胶、拧紧的操作空间，不会遮挡工件作业区域；旋转分度结构采用端面定位+周向限位的组合方式，消除旋转间隙，保证每次旋转角度的一致性，同时预留了涂胶导向件的安装位，可辅助涂胶作业时的胶路走向控制，减少人工涂胶的溢胶、胶路偏移问题。外形尺寸与安装边界方面，工装整体采用紧凑型布局，底板长度适配常规人工装配工作台的摆放需求，宽度不占用过多台面空间，底部为平整加工面，可直接通过压板固定在标准装配工作台上，也可根据需求在底板预留安装孔位，适配流水线工位的快速安装；各操作部件的高度符合人工坐姿作业的操作高度范围，手动夹钳、滑台调节旋钮、分度锁紧结构均设置在操作人员易触及的位置，无需过度探身即可完成所有操作，适配单人单机的作业模式，无需额外配套动力源，仅靠人工操作即可完成全部装配工序，适合中小型生产车间、装配班组的现场使用。
