带马耳他剪切机构的线圈缠绕拆线装置

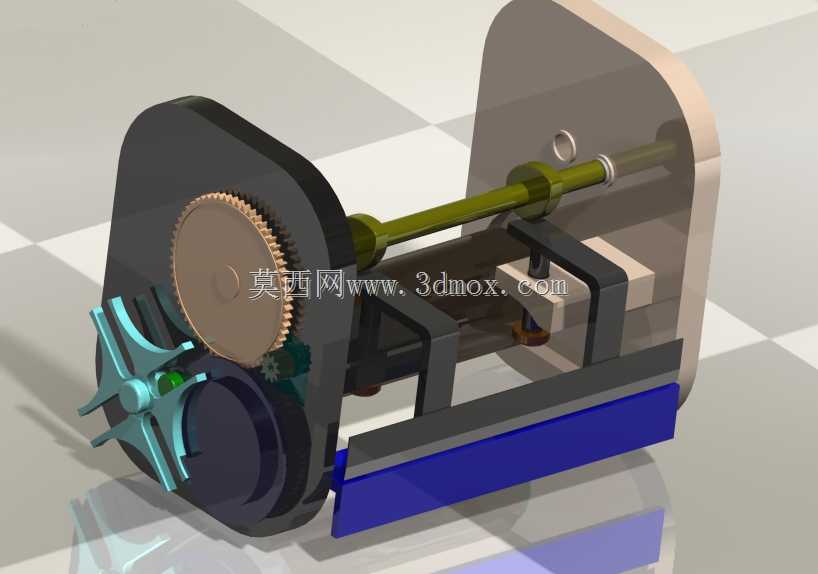

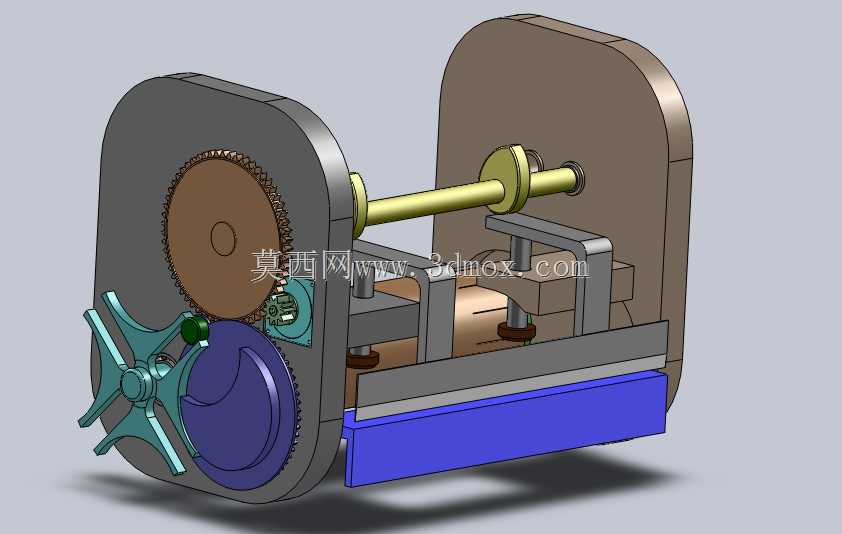

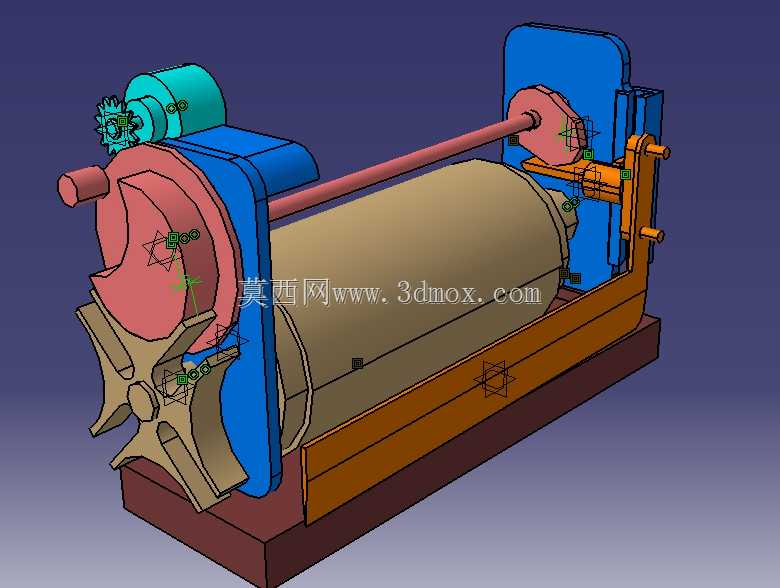

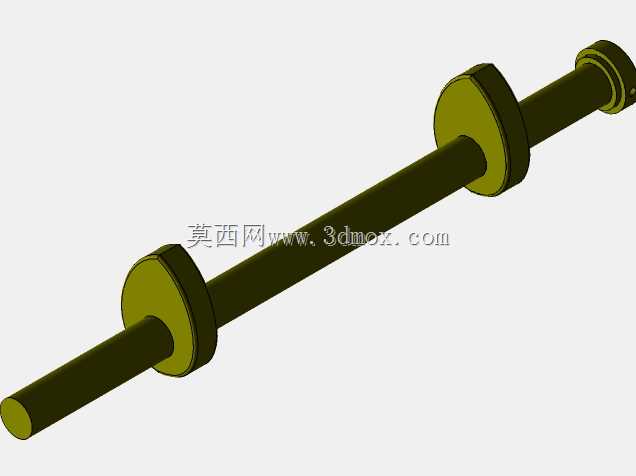

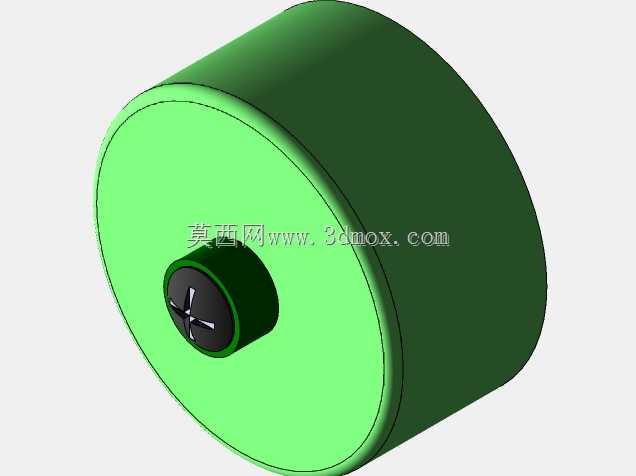

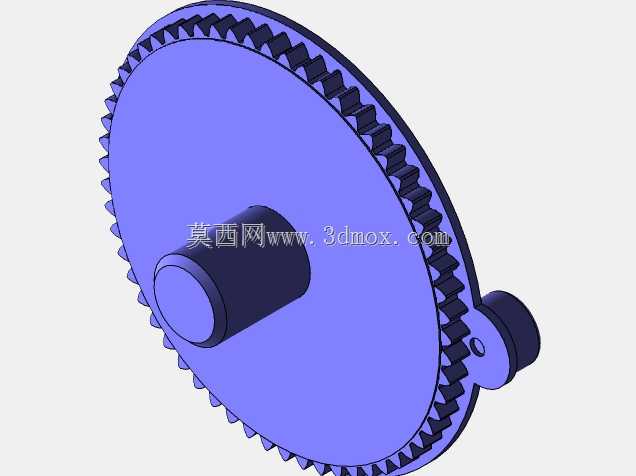

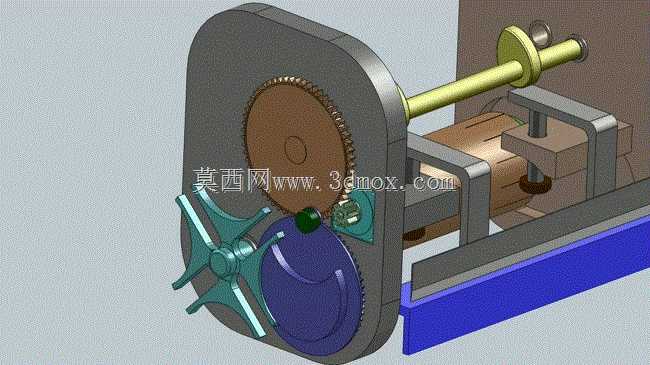

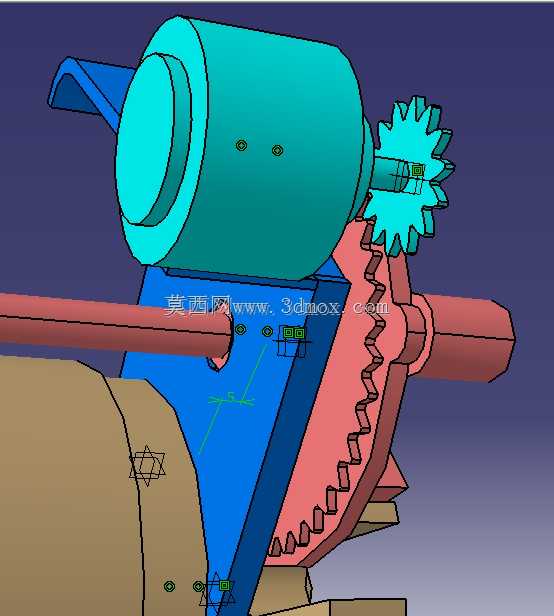

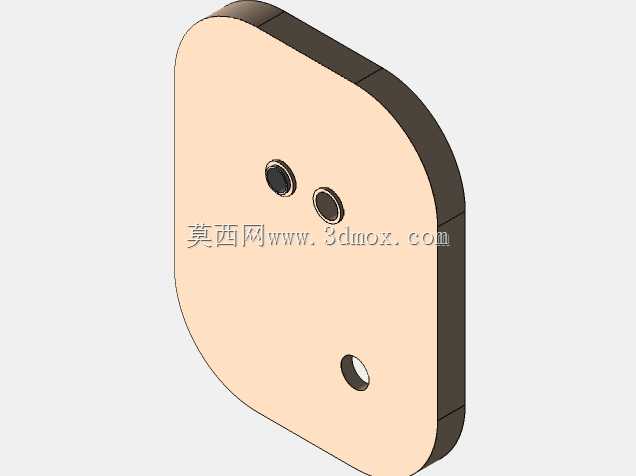

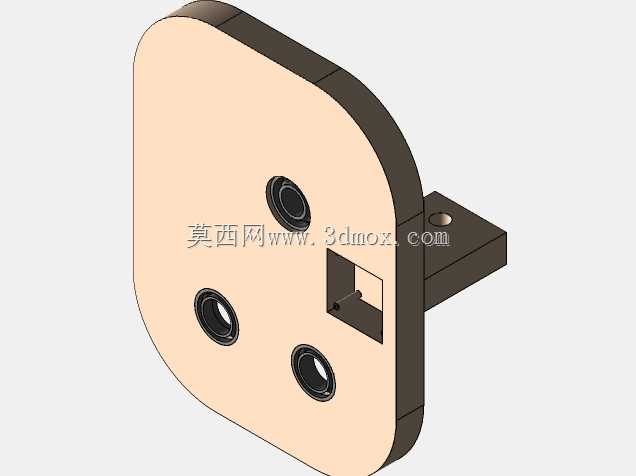

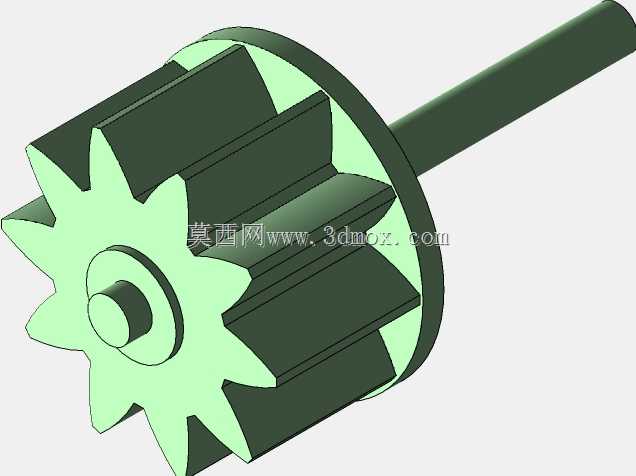

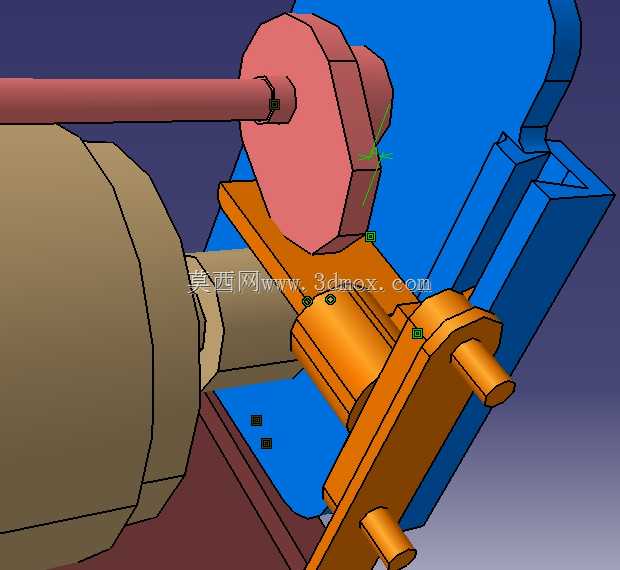

该装置主要面向电子元器件、电机绕组、小型电感线圈生产及返修环节的线圈缠绕与拆线作业场景，在小型线圈批量加工、废旧线圈拆解回收、线圈绕制后余线剪切工序中均可适配使用，能够替代传统人工拆线、剪线的作业模式，有效降低线圈加工环节的人工操作强度，提升线圈处理工序的作业精度与一致性。设备核心集成了经典的Croix de Malte马耳他槽轮机构，搭配齿轮传动组实现精准的间歇式送料与剪切动作配合，可在完成线圈缠绕展开动作的同时，精准完成余线的定长剪切，避免人工剪切带来的切口不齐、长度误差大、线圈散线等问题。从设计思路来看，该装置采用半封闭护罩式结构布局，将核心传动齿轮组、传动轴、剪切执行组件、线圈夹持定位结构整合在同一安装基座内，传动路径采用平行轴齿轮传动搭配槽轮间歇传动的组合方案，动力输入轴横向贯穿设备主体，通过齿轮啮合将动力传递至马耳他机构端，带动星形拨叉与槽轮配合实现周期性的剪切动作，同时传动轴同步驱动线圈缠绕工位的转动，实现缠绕、拆线、剪切三个动作的时序精准匹配，无需额外增设复杂的电控时序控制结构，纯机械结构即可完成整套工序动作，运行稳定性更强，后期维护成本更低。设备的安装基座采用平板式安装面设计，可直接固定在常规生产线工作台面或专用机架上，整体外形紧凑，横向传动轴伸出端预留了动力对接接口，可适配手动摇柄、小型减速电机等多种动力输入形式，护罩侧面预留了观察与维护开口，可在不拆解整体护罩的情况下完成齿轮润滑、剪切刀片更换、槽轮间隙调整等日常维护操作。线圈夹持工位设置在设备前端操作区，可适配不同线径的漆包线、纱包线等常见线圈线材，剪切工位的刀片间隙可根据线材直径进行微调，能够满足0.1mm至1mm线径范围的线圈加工需求，在小型变压器线圈、继电器线圈、微型电机绕组的加工与返修场景中，能够稳定完成线圈缠绕后的余线切除、不合格线圈的拆线整理作业，有效提升线圈加工环节的作业效率，减少线材浪费。
