立式塑料片材真空吸塑成型设备

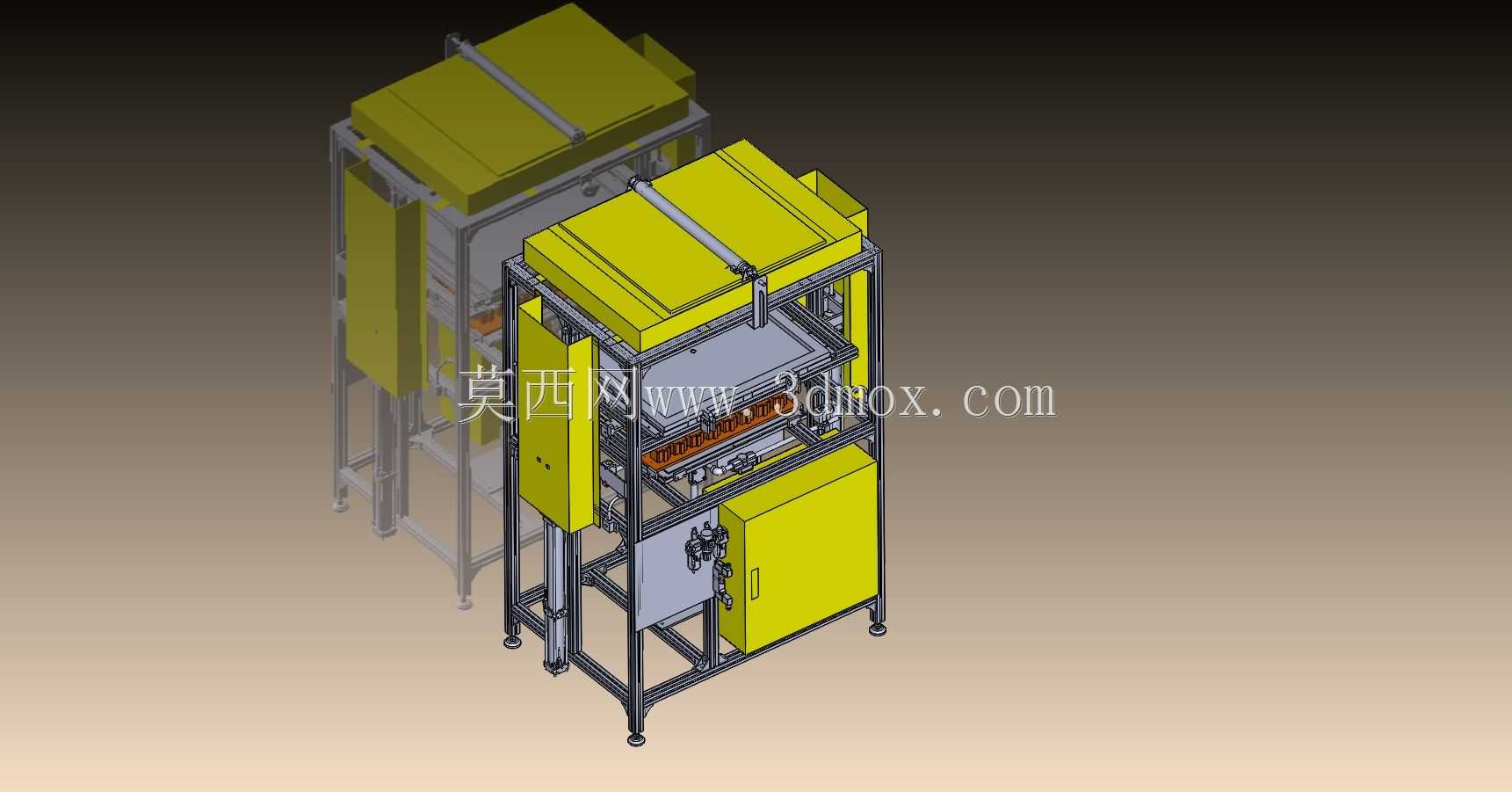

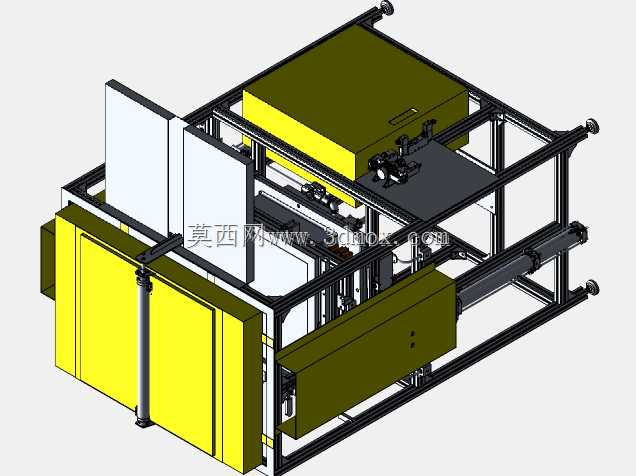

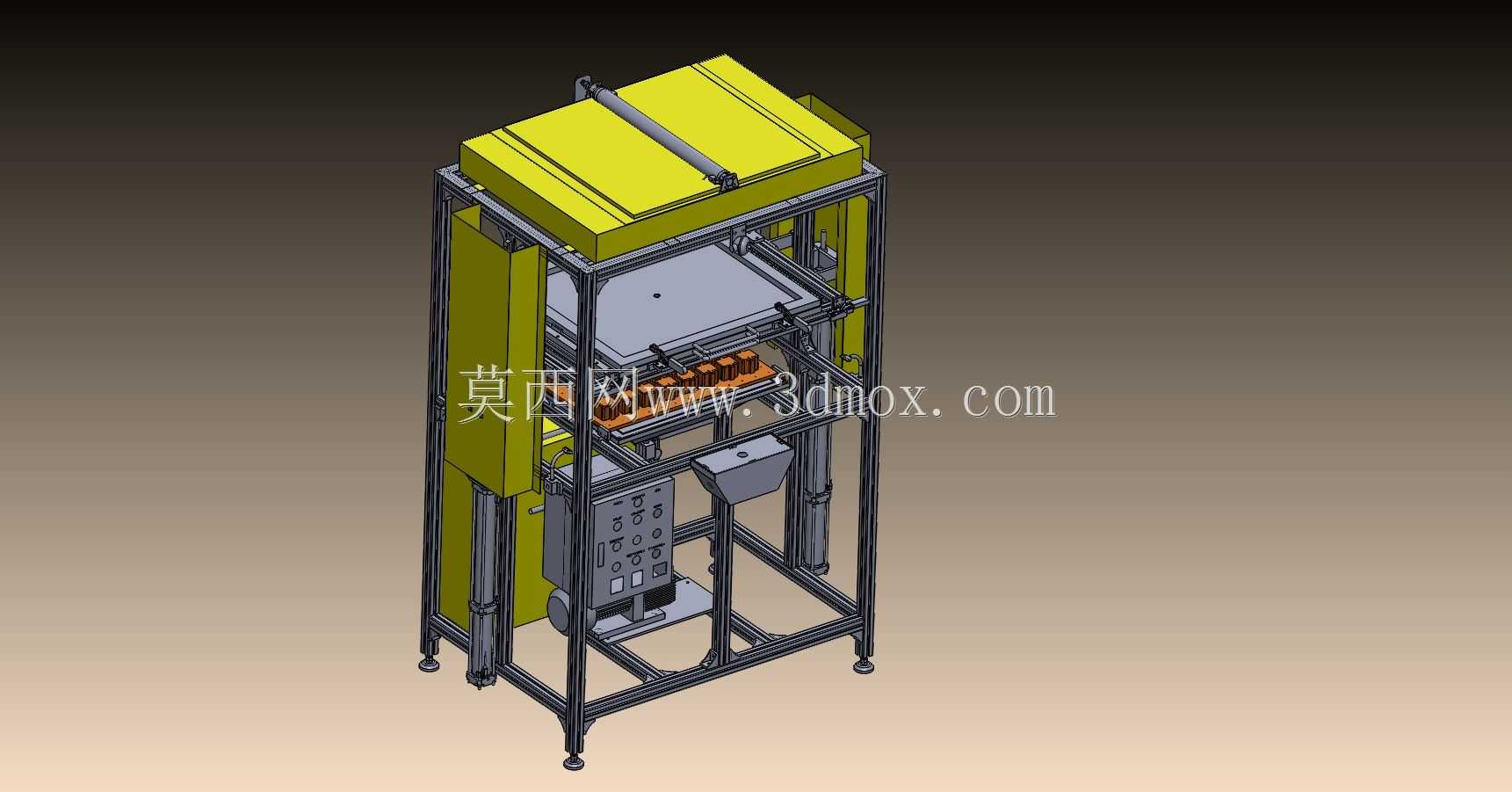

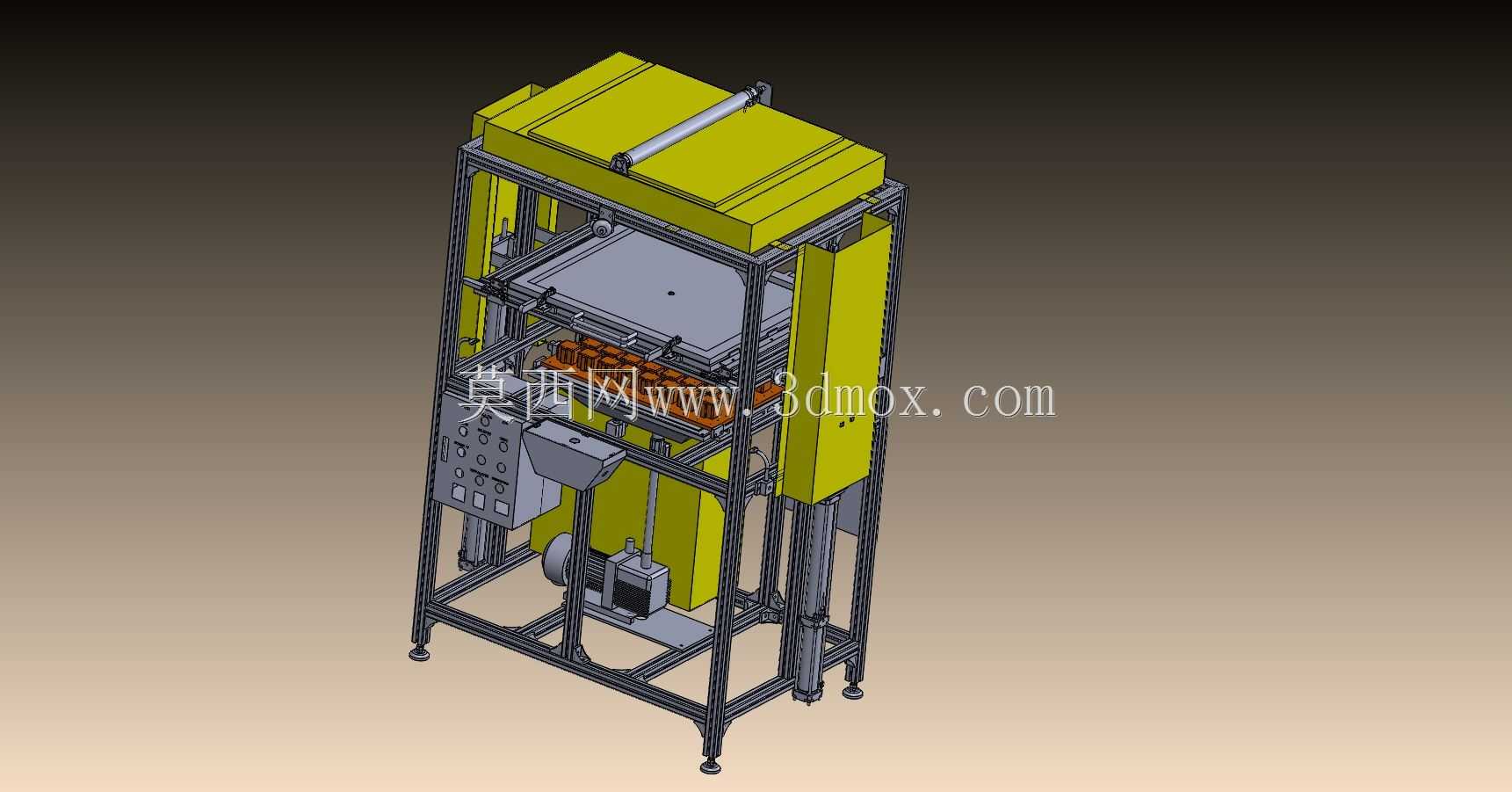

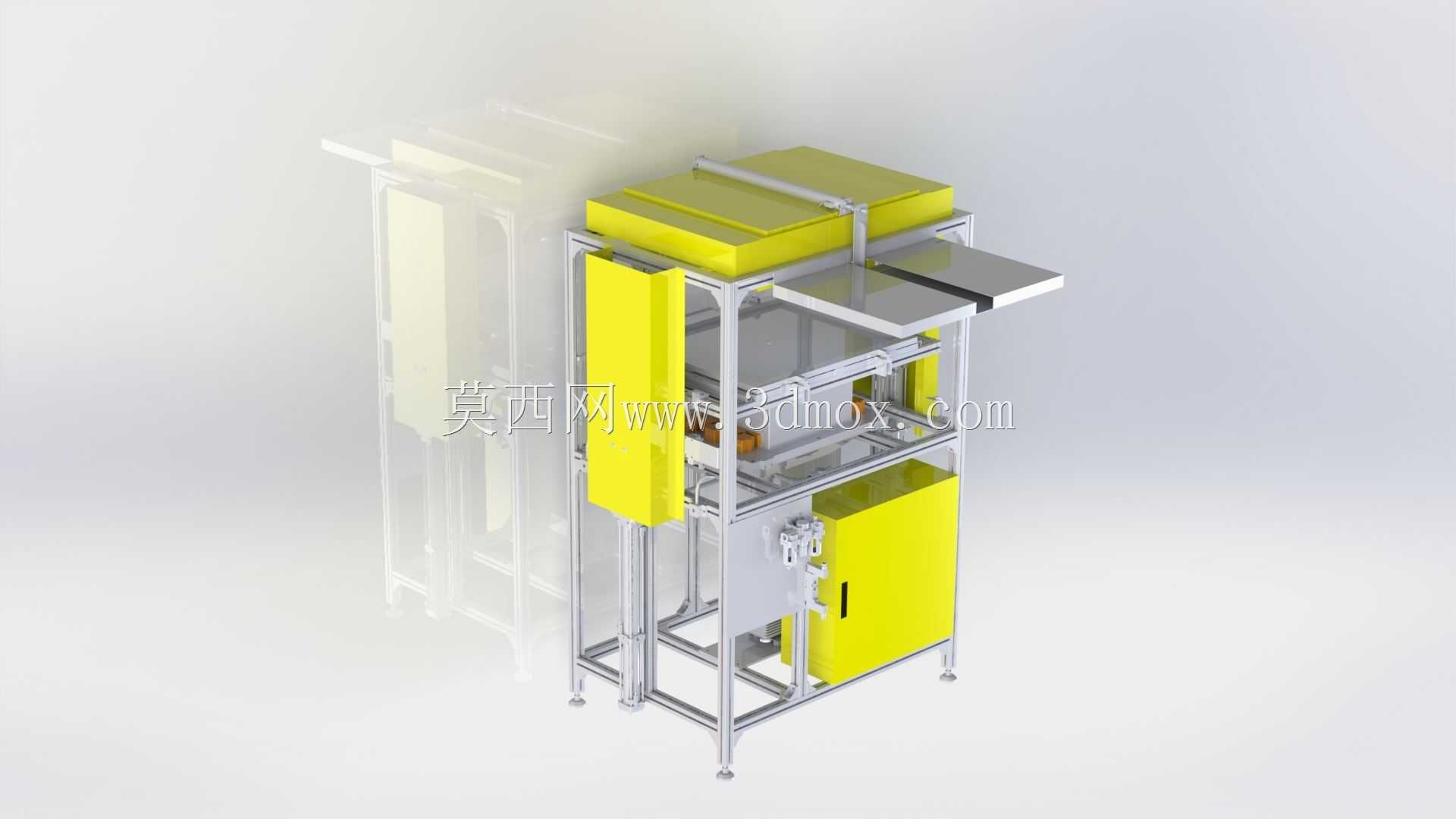

该设备主要面向塑料包装制品生产、广告吸塑字加工、工业塑料托盘成型等场景，可将加热软化的热塑性塑料片材通过真空吸附作用，紧贴于模具表面完成冷却定型，产出各类带特定轮廓的塑料壳体、托盘、包装衬垫产品，适配PVC、PET、PP、PS等多种常见热塑性片材加工需求，在食品包装、电子元器件托装、日化产品外包装、装饰板材成型领域均有广泛应用空间。设备采用立式框架布局，主体以工业铝型材搭配金属板材搭建承力机架，整体结构紧凑，底部配置可调式支撑脚，可适配车间不同平整度的地面安装需求，安装时仅需预留操作侧与维护侧的通行空间，无需额外搭建复杂地基，整体占地尺寸适配中小型加工车间的工位排布。设备上部设置可开合的加热舱结构，内置均匀排布的加热元件，可对送入工位的塑料片材进行全域均匀加热，避免局部过热或软化不足导致的成型缺陷；中部为核心成型工位，配备可升降的模具承载平台与真空吸附腔，平台升降采用直线导向结构保证运行平稳，真空通路设计为大流量通径，可在片材到位后快速建立负压，让软化的片材瞬间贴合模具轮廓，保证成型细节的还原度；侧部集成控制与真空发生单元，操作面板朝向操作人员工位，可直观调控加热温度、抽真空时长、平台升降行程等核心参数，设备侧边预留维护开口，可快速完成真空管路、加热元件的检修更换。设计过程中充分考虑生产操作的便捷性，上下料工位设置在设备正面操作区，操作人员无需探身即可完成片材放置与成品取出，框架外围设置安全防护结构，避免加热区域误触造成的安全隐患；整体结构采用模块化设计思路，加热模块、成型模块、真空模块均可独立拆分，便于根据生产需求更换不同规格的成型模具，适配多品种小批量的吸塑产品生产需求，设备的运动部件均设置限位保护结构，可避免运行超程造成的结构损坏，长期运行稳定性更强。
