两板结构塑料注射成型模具结构

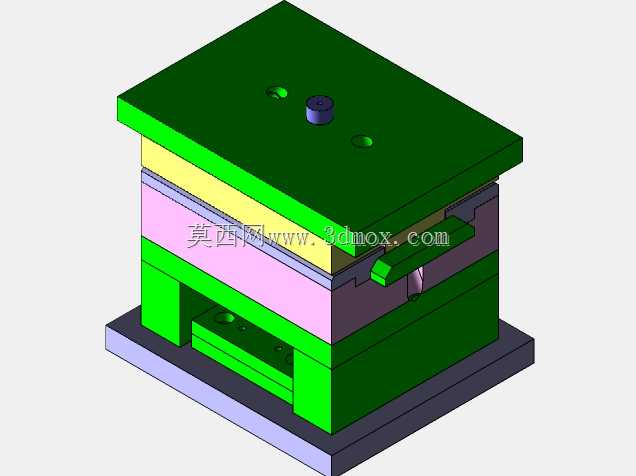

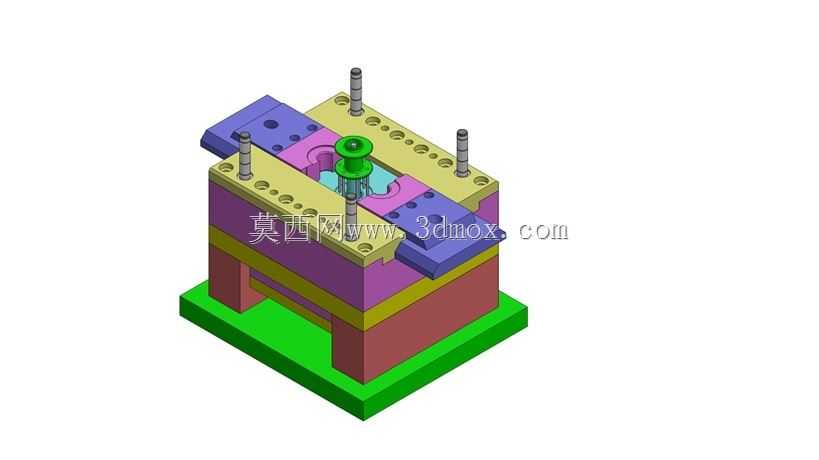

这套塑料注射成型模具，主要应用于中小尺寸热塑性塑料零部件的批量注塑生产场景，常见于消费电子外壳、日用塑料配件、小型工业塑料结构件的成型加工环节，是注塑生产环节中直接决定塑件成型质量、生产效率与尺寸精度的核心工艺装备。整套模具采用经典的两板模单分型面结构设计，整体采用层叠式模架布局，从下到上依次设置模脚、下固定板、动模垫板、动模板、定模板、定模固定板，各层板件通过导柱导套实现精准合模导向，导柱沿模架四角对称布置，合模过程中可保证动定模的对中精度，避免合模错位导致的塑件飞边、型腔损伤问题。模具中心位置设置主流道衬套，直接对接注塑机射嘴，熔融塑料经主流道进入分流道后均匀分配至型腔，浇口采用适配中小件的侧浇口形式，既可以保证熔体填充速度，也能在开模后方便浇口凝料与塑件分离，减少后续修剪工序的工作量。冷却系统沿型腔周边分层布置，在动定模板内加工有循环冷却水道，可在注塑保压完成后快速带走型腔内熔体热量，缩短塑件冷却定型时间，提升整体生产节拍，同时保证塑件各区域冷却均匀，减少因冷却不均导致的翘曲、缩痕缺陷。顶出机构设置在动模侧，采用顶针顶出结构，顶针位置避开塑件外观面与配合面，开模后动模随注塑机移动座后退，顶针在注塑机顶杆作用下将冷却定型的塑件从动模型芯上平稳顶出，避免顶出过程中塑件变形、顶白。整套模具的安装边界完全适配常规卧式注塑机的装模尺寸，上下固定板的安装槽孔间距匹配通用注塑机的拉杆间距，模架总厚度处于常规注塑机的容模厚度区间内，无需额外改装即可直接装夹上机。设计过程中充分考虑了模具的加工工艺性与维护便捷性，各模板采用标准化模架配件，易损的导套、顶针等部件均采用通用规格，后期维护更换成本低；型腔与型芯采用镶拼式结构，若塑件局部结构调整，仅需更换对应镶件即可，无需重新制作整套模架，大幅降低了产品迭代的模具改造成本。模具的合模定位、浇注、冷却、顶出各功能模块布局紧凑合理，既保证了成型过程的稳定性，也尽可能压缩了模具整体外形尺寸，减少了模架材料的消耗，同时适配小吨位注塑机的生产需求，降低生产环节的设备能耗。
