带齿轮类塑件的两板注塑模具结构

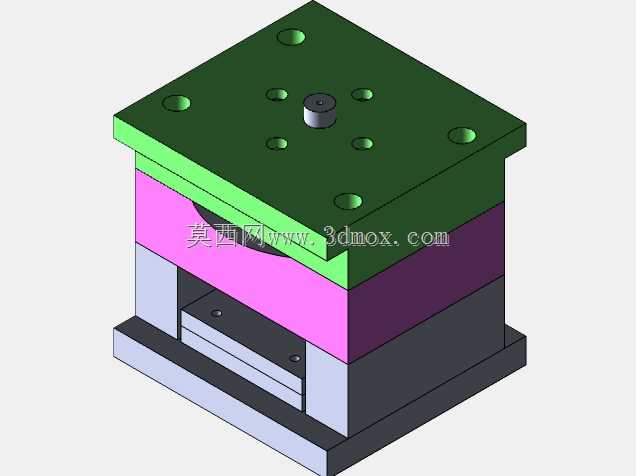

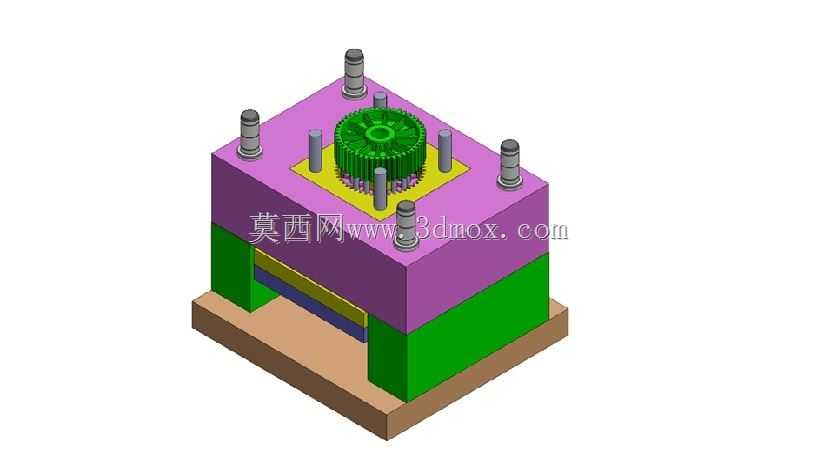

这套模具结构面向带中心轮毂、外圈密集齿形的圆盘类塑料制件量产需求设计，这类带齿形的塑料零件常应用于小型减速机构、家电传动组件、办公设备走纸传动单元等场景，替代传统金属齿轮实现低噪音、自润滑、轻量化的传动效果，在消费电子、小家电、办公自动化设备的生产供应链中应用十分广泛。模具采用标准两板模结构布局，整体模架为方铁支撑的直身模架结构，上下模座采用标准模座钢材加工，保证合模时的整体刚性，避免长期注塑生产过程中模架变形导致的塑件飞边、尺寸超差问题。模具的成型部分，型腔侧对应塑件的外齿形与上端面结构，型芯侧对应塑件的内轮毂与下端面结构，针对齿形部分的成型，型腔齿圈采用整体镶件结构，既保证齿形的成型精度，也方便后续齿形磨损后的快速更换维修，减少停机维护的成本。模具的导向系统采用四组标准导柱导套结构，导柱布置在模架四角，导柱长度超出型腔镶件合模面，合模过程中导柱先进入导套完成定位，避免合模错位擦伤型腔表面，保证齿形的同轴度精度。浇注系统采用中心浇口设计，浇口设置在塑件轮毂中心位置，熔融塑料从中心向四周齿形区域均匀填充，避免齿形区域出现填充不足、熔接痕明显的问题，保证每个齿形的填充密度一致，减少成型后的齿形变形。顶出系统采用顶杆顶出结构，顶杆布置在塑件轮毂周边与筋位对应位置，顶出力均匀分布，避免顶出过程中塑件变形、顶白，开模后塑件留于动模侧，顶出动作平稳可靠。冷却系统采用环绕式水路布局，在型腔、型芯镶件内部加工循环冷却水道，保证成型过程中模温均匀分布，缩短塑件冷却定型时间，提升生产效率，同时减少因冷却不均导致的塑件翘曲变形，保证齿形的尺寸精度满足装配传动要求。模具的安装边界适配标准卧式注塑机的装模尺寸，上下模座的压板槽位置符合通用注塑机的装模规范，吊模孔、定位圈、浇口套的尺寸均采用行业通用标准，可直接适配多数常规吨位的卧式注塑机安装使用，无需额外做安装适配改造。整套模具的结构设计兼顾了成型精度、生产效率与维护便捷性，针对齿形塑件的成型难点做了针对性的结构优化，能够稳定实现这类带精密齿形塑料零件的批量注塑生产，成型后的塑件齿形精度高、变形量小，可直接满足装配使用要求。
