车载剪式起重支撑装置结构设计

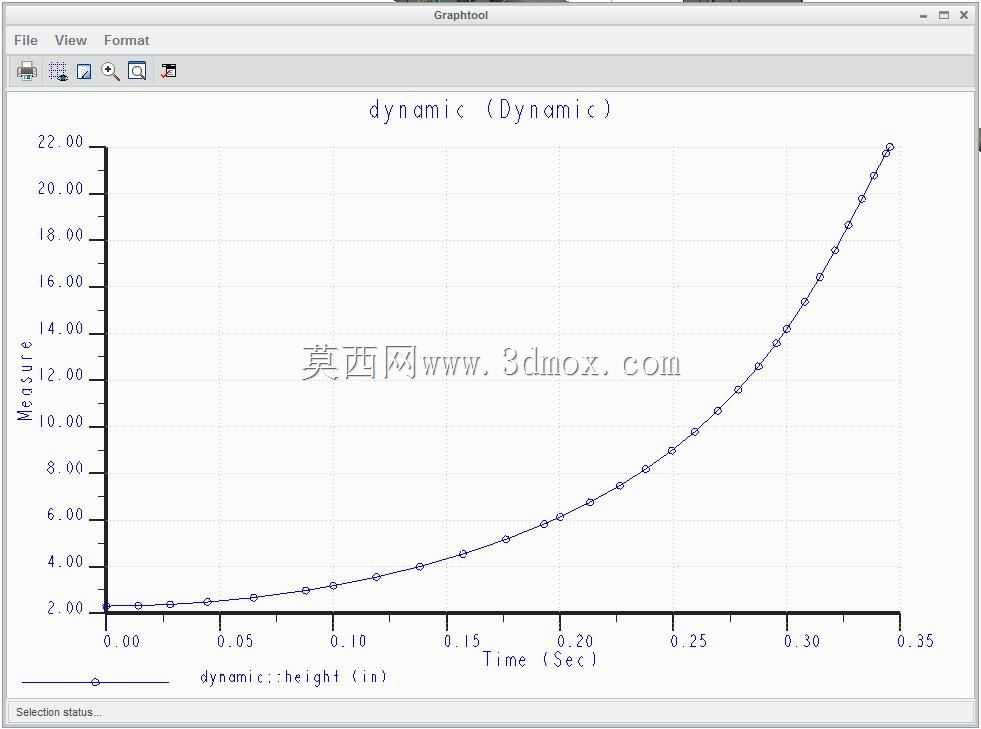

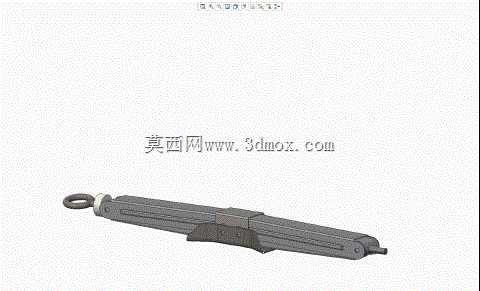

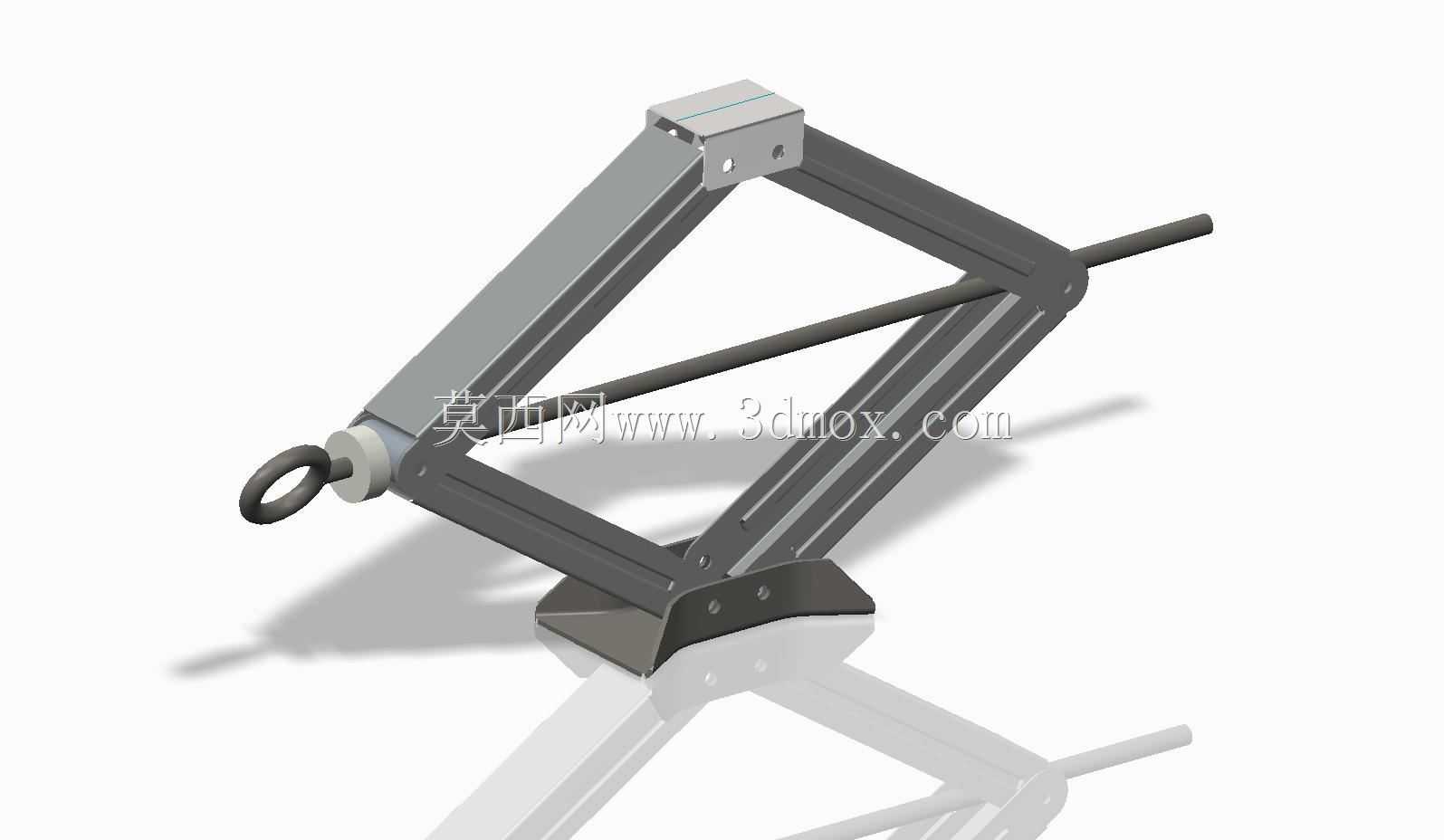

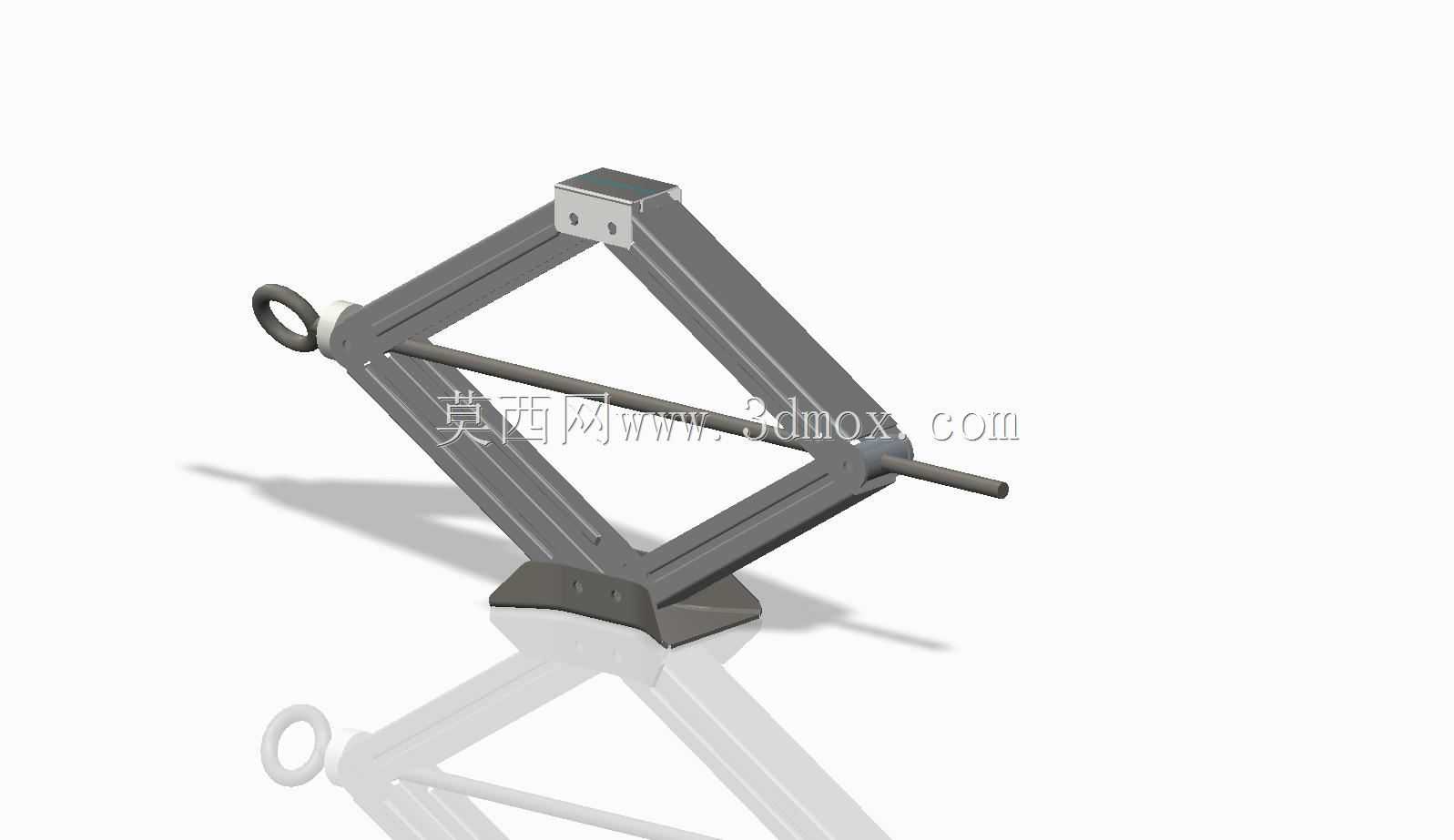

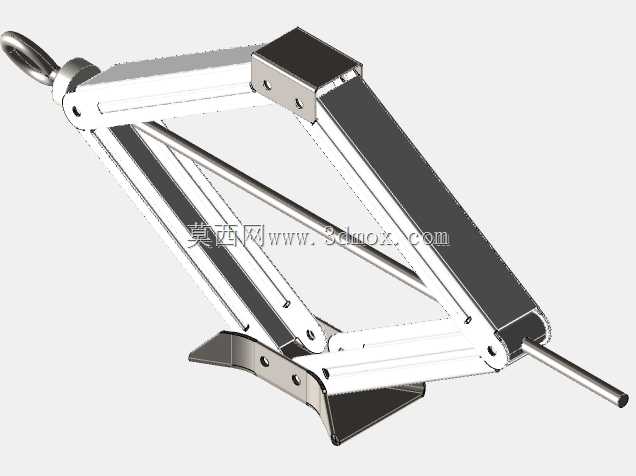

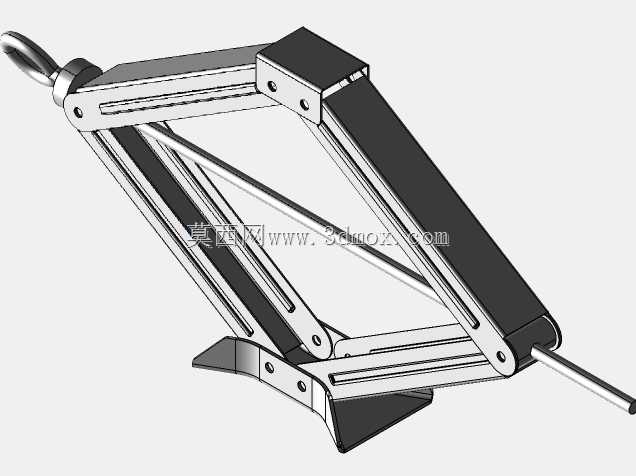

这款剪式起重支撑装置是车载应急维修场景下的核心配套工具，主要面向民用乘用车、轻型商用车的轮胎更换、底盘临时检修作业场景，也可适配小型设备安装过程中的低位调平、重物举升需求，是随车工具包中普及率极高的手动起重构件。在实际使用场景中，该装置无需外接动力源，完全依靠手动输入扭矩即可完成举升动作，尤其适合户外无供电、场地狭窄的应急作业环境，相比液压类起重装置，不存在密封件老化漏油、低温环境液压油黏度上升导致动作失效的问题，环境适应性更强，日常存放无需特殊养护，长期静置存放也能随时投入使用。从功能特性来看，该装置采用剪式连杆增力结构，通过多组铰接连杆的力臂转换，将丝杆旋转的圆周运动转化为上下支撑端的直线举升动作，输入端的吊环结构可适配配套摇把，也可配合普通扳手、棘轮工具完成驱动，操作门槛极低；上下支撑端分别做了防滑与定位设计，顶端的支撑块开设了与车辆底盘支撑边匹配的卡槽，举升过程中不会出现滑脱移位，底端的支撑底座做了加宽处理，接触地面时压强更低，在非硬化路面作业时也能保持稳定，不会出现下陷侧翻的风险。在设计思路上，该结构优先兼顾了收纳体积与举升行程的平衡，未举升状态下整体呈扁平状，可轻松放入车辆后备箱的工具储物槽内，不会占用过多储物空间，完全展开后可达到适配普通家用轿车底盘高度的举升行程，满足常规轮胎更换的举升高度需求；连杆部分采用多层叠片式结构设计，在控制整体重量的前提下大幅提升了结构抗弯折强度，铰接位置采用销轴连接，配合丝杆的梯形螺纹传动，具备可靠的自锁特性，举升到任意高度都不会出现自动回落的问题，充分保障作业过程中的人员安全。从安装与使用边界来看，该装置使用时无需额外固定安装，仅需将底座放置在坚实平整的地面，对准车辆底盘指定的支撑点位即可操作，作业时需确保底座与地面完全贴合，避免在斜坡、松软泥地环境下超载使用，其额定承载范围完全覆盖普通家用乘用车的单轮载荷需求，日常使用时需定期检查铰接销轴的磨损情况、丝杆螺纹的润滑状态，及时清理附着的泥沙杂物，即可长期保持稳定可靠的工作状态。
