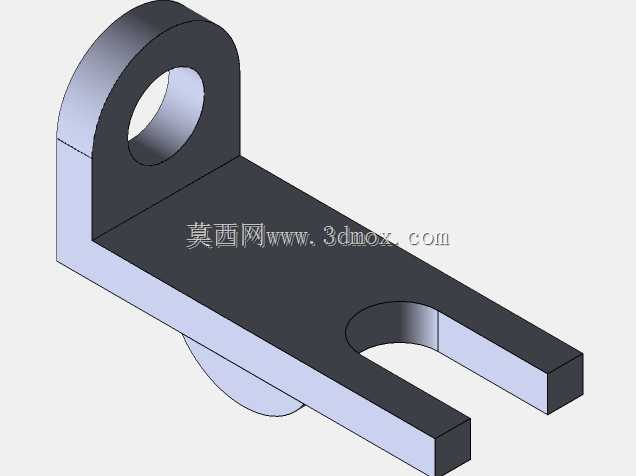

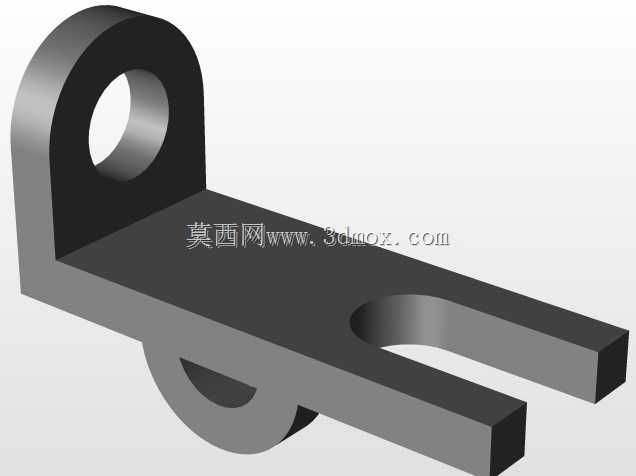

带双铰接耳的U型槽连接支架结构

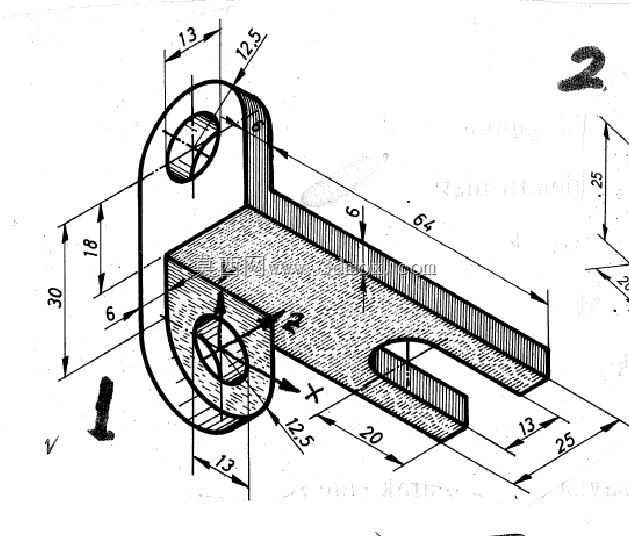

该连接支架属于机械传动与支撑系统中常用的铰接类连接件，主要应用于轻工自动化生产线、小型工装夹具、输送设备的连杆传动机构中，可实现两个相对运动部件之间的铰接联动与位置支撑，在需要小角度往复摆动的机械结构中承担载荷传递与运动导向的作用。从功能特性来看，支架两端设置的带孔铰接耳可通过销轴与相邻构件形成转动副，中间的U型开槽结构既可以为配套的滑动件提供直线运动的导向空间，也能够避让相邻运动部件的运动轨迹，避免机构运行过程中出现干涉卡顿，整体结构同时具备铰接转动与导向限位的双重功能，可有效简化配套机构的整体设计，减少零散零件的装配数量。在设计思路上，该零件采用一体化折弯与切削结合的成型逻辑，主体底板与两侧立板为连续结构，避免了拼接焊接带来的应力集中问题，两端铰接耳的同轴度在成型过程中可通过工装保证，确保销轴装配后转动顺畅无卡滞；U型槽的开口尺寸与槽深经过匹配计算，既保证槽内配套滑块的行程满足机构运动需求，也预留了足够的装配间隙，同时立板的厚度与底板的厚度保持一致，在满足结构强度要求的前提下尽可能降低零件整体重量，减少运动过程中的惯性载荷。从外形尺寸与安装边界来看，零件整体纵向总高度为30，上端铰接耳中心到底板顶面的距离为18，铰接耳的外圆弧半径为12.5，耳板上的铰接孔中心距耳板外端面的距离为13；主体底板部分总长度为64，底板厚度为6，前端U型槽的开槽深度为25，槽宽方向的安装边界为13，槽端距离底板前端面的距离为20，下端铰接耳的外圆弧半径同样为12.5，与上端铰接耳保持结构对称，安装时仅需保证上下铰接孔的同轴度误差在允许范围内，同时U型槽的导向面与铰接孔轴线的平行度满足装配要求，即可实现稳定的运动传递，适配直径匹配的标准销轴与槽内滑块，无需额外定制特殊规格的配套紧固件，具备较好的通用互换性。
