带斜切定位槽的异形机加工支撑块

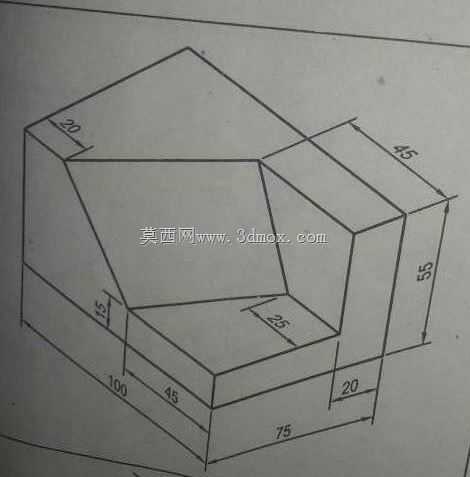

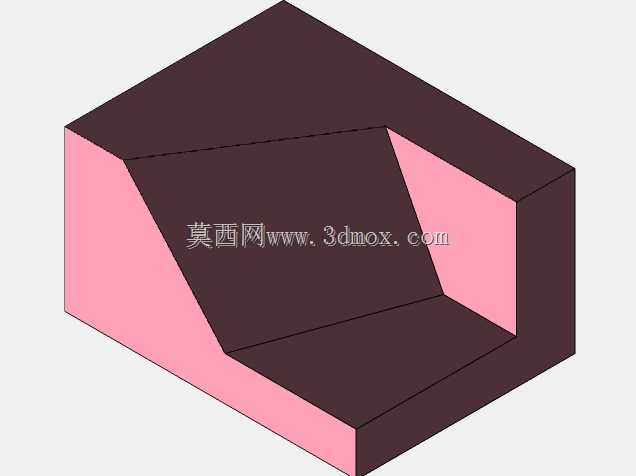

这类带斜切结构的异形支撑块，多应用在工装夹具的定位工位、小型自动化设备的承托工位，以及非标检测治具的基准定位环节，日常生产中常作为辅助定位件配合气缸压头、定位销使用，避免工件装夹时出现窜动、偏移，保障加工或检测的尺寸精度。从结构设计逻辑来看，整体以长方体为基础基体做切削加工，底部保留完整平面作为安装基准面，可直接通过螺栓锁紧在工装基板或者设备台面上，安装时无需额外做适配加工，基准面平面度控制在0.02mm以内即可满足多数普通工位的定位需求。整体外形的长宽高边界分别为100mm、75mm、55mm，安装时预留的周边操作空间不小于15mm即可完成装拆，不会和周边的压头、送料轨道产生运动干涉。上部的斜切结构并非随意设计，20mm宽度的斜切面是为了适配带斜度的工件侧边，避免直角支撑和工件斜面出现线接触导致的定位不稳，斜切角度经过匹配计算，和常见的冲压件折弯斜边、注塑件拔模斜度能够形成面接触，增大接触面积的同时减少工件装夹时的压痕。侧面预留的25mm宽度凹槽是定位让位结构，当工件底部带凸筋或者凸台时，可直接嵌入该凹槽内，无需额外垫高支撑块，减少现场调试的适配工作量。侧边标注的45mm尺寸段是工件的主要承托区域，该区域表面做精铣处理，粗糙度可达到Ra1.6，能够满足铝合金、冷轧板等常规五金工件的承托需求，不会刮伤工件表面。20mm宽度的侧边凸台作为侧向定位基准，和工件侧边贴合时可限制X方向的自由度，配合上部的斜切面限制Z方向转动自由度，仅需搭配一个侧向压头即可完成工件的完全定位，大幅简化夹具的整体结构。这类支撑块在设计时没有多余的冗余结构，所有切削面都具备对应的功能定位，没有为了造型做无意义的异形处理，加工时可直接采用方料铣削成型，无需开模，单件小批量生产时加工周期短，成本可控，适合非标设备快速迭代时的工装配件需求。在实际应用中，这类支撑块也可根据工位需求更换材质，普通工位采用45号钢调质处理即可满足强度需求，需要防磁、防锈的工位可更换为304不锈钢材质，高频磨损工位还可在承托面粘贴硬质合金片提升使用寿命，适配不同场景的使用需求。
