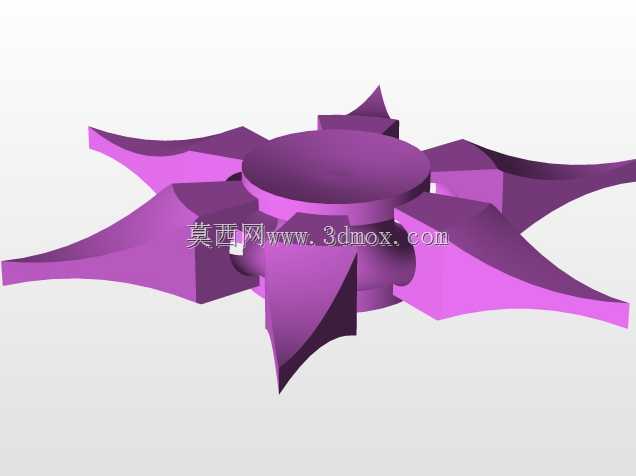

八叶星型放射状叶轮结构三维建模

该星型放射状叶轮结构，核心采用中心轮毂加八片均布叶片的对称布局，整体外轮廓最大直径为146mm，中心轮毂直径为40mm，轮毂中心定位孔直径为28mm，单叶片外圆弧曲率半径为R36mm，所有尺寸标注均以中心十字基准线为定位基准，完全满足回转类零件的同轴度安装要求。从实际应用场景来看，这类八叶对称结构的叶轮，常被用于小型流体输送设备的动力端，比如低压通风系统的风道末端扰流部件、小型离心水泵的做功叶轮、或者是粉体输送设备中的均匀给料拨轮，八片叶片的均布设计能有效降低运转时的动不平衡量，相比四叶、六叶结构，在相同转速下可以输出更连续的流体推力，同时减少运转过程中的脉动振动，降低配套轴承的负载冲击。设计过程中优先考虑了叶片的成型工艺性，每片叶片采用渐变截面设计，从轮毂连接处的宽截面平滑过渡到叶尖的窄截面，既保证了叶片根部的结构强度，避免高速运转时根部应力集中导致的断裂风险，又能减少叶尖位置的流体紊流，提升做功效率。叶片与轮毂的连接位置采用圆弧过渡处理，没有尖锐的应力集中角，不管是采用注塑成型还是金属铣削加工，都能减少加工过程中的应力残留，提升零件的长期使用寿命。安装边界方面，中心28mm的通孔可适配常用的直径28mm的传动轴，配合平键槽即可完成周向固定，轴向可通过轴肩与锁紧螺母实现定位，整体结构的轴向厚度可根据实际安装空间调整，不会与周边的壳体、密封件产生干涉。从结构受力角度分析，八片叶片沿圆周45度等角分布，运转时每个叶片承受的流体反作用力可以均匀传递到中心轮毂，不会出现单侧受力过大的情况，对于转速在每分钟1500转以内的工况，该结构的强度冗余完全满足使用要求，不需要额外增加加强筋结构，也能控制整体的零件重量，降低转动惯量，减少驱动电机的启动负载。叶片的型线采用直线加圆弧的组合设计，不需要复杂的曲面加工，不管是数控铣削还是开模注塑，都能降低加工难度，控制零件的制造成本，适合批量生产应用。在实际选型适配时，可根据输送介质的特性调整叶片的倾斜角度，如果是输送空气类低粘度介质，可适当增大叶片的安装倾角提升风量；如果是输送液体类介质，可适当减小倾角提升输出压力，该基础模型的参数化结构可快速完成尺寸调整，适配不同功率等级的驱动设备。
