带U型卡槽弧形支撑连接固定件

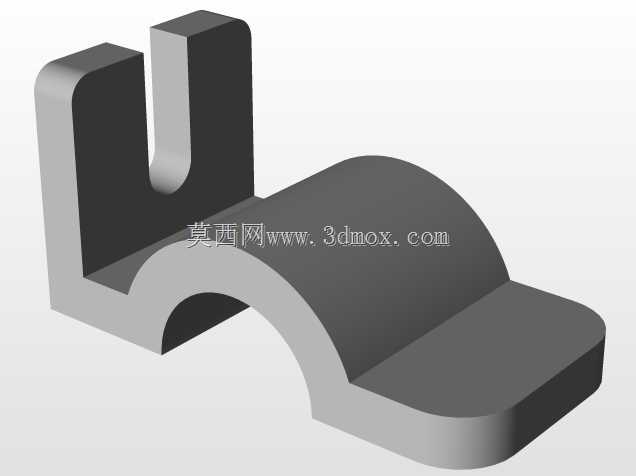

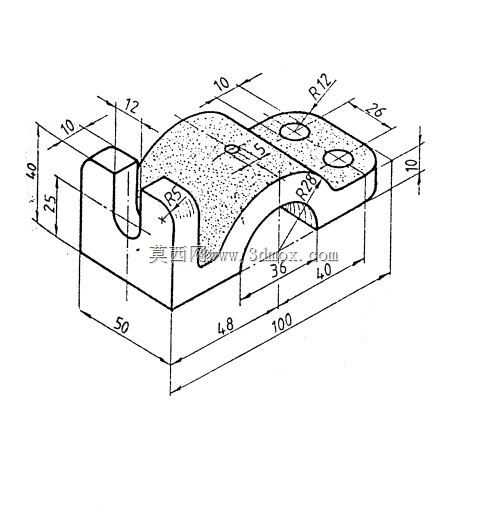

这类带U型卡槽的弧形支撑构件，常应用在轻工输送线侧边导向、小型设备机架的限位连接场景中，日常做结构设计时经常会碰到类似的安装需求：既要给横向穿设的圆杆、管类零件提供承托，又要在垂直方向预留卡接定位的槽位，避免配套杆件工作时出现径向窜动。从结构形态来看，构件底部是平直的安装基面，加工时可直接在基面开设沉头安装孔，通过螺栓就能把整个构件固定在设备机架的型材平面或者安装板上，安装时不需要额外做复杂的适配加工，只要保证安装面平面度在常规机械安装公差范围内即可，适配的安装板厚度覆盖常规3mm到10mm的常用板材区间，不会出现安装干涉问题。中间的弧形拱起部分是核心承托结构，内弧面的曲率完全匹配需要承托的圆杆外径，实际选型时只要对应杆件外径匹配弧面半径，承托时就能形成面接触，相比点接触、线接触的支撑结构，受力时的压强更低，长期承受交变载荷也不容易出现局部压溃变形，拱起的高度设计刚好预留出杆件下方的走线或者小零件避让空间，不会让配套安装的其他零件和安装基面产生磕碰。上部的U型卡槽主要承担垂直方向的定位功能，槽宽和配套卡接的板件厚度做小间隙配合，装配时直接把对应板件沿槽口插入就能完成初步定位，不需要额外做临时固定，后续打定位销或者拧紧紧固件时操作效率更高，槽底的圆角过渡是建模时特意做的工艺处理，既可以避免铣加工时应力集中导致的槽口开裂，也能消除装配时的锐边划伤风险。做这类零件的三维建模时，要先确定安装基面的轮廓尺寸，再根据承托杆件的直径确定弧形部分的内外径参数，最后匹配卡接板件的厚度调整U型槽的宽度与深度，所有的转角位置都要根据加工工艺预留合适的圆角，不能出现直角清根的结构，否则会大幅提升铣加工的成本与难度，实际生产中这类零件多采用45号钢铣削成型，表面做发黑防锈处理，也可根据使用场景换成铝合金材质降低整体重量，适配对自重有要求的轻型设备安装需求。
