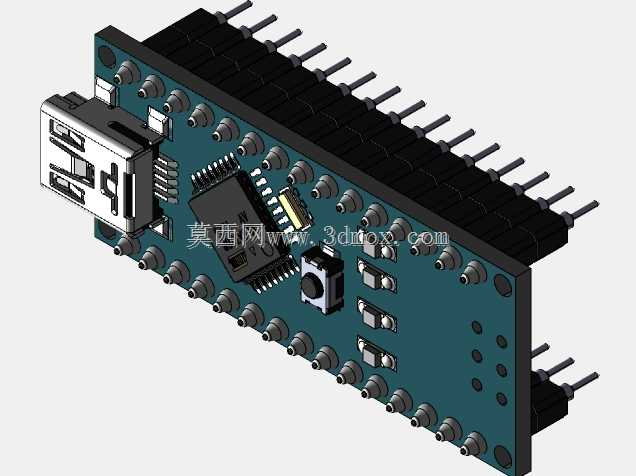

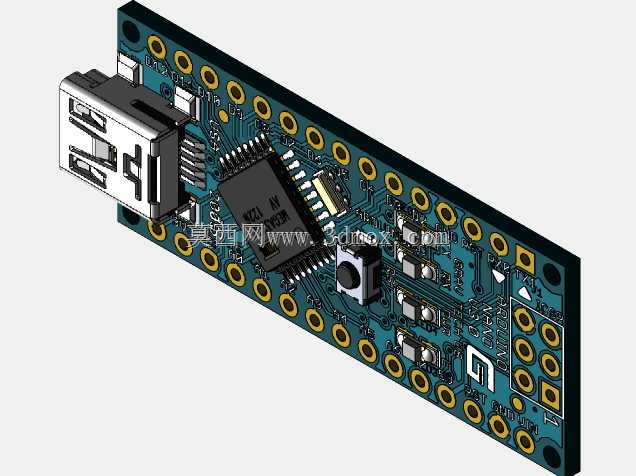

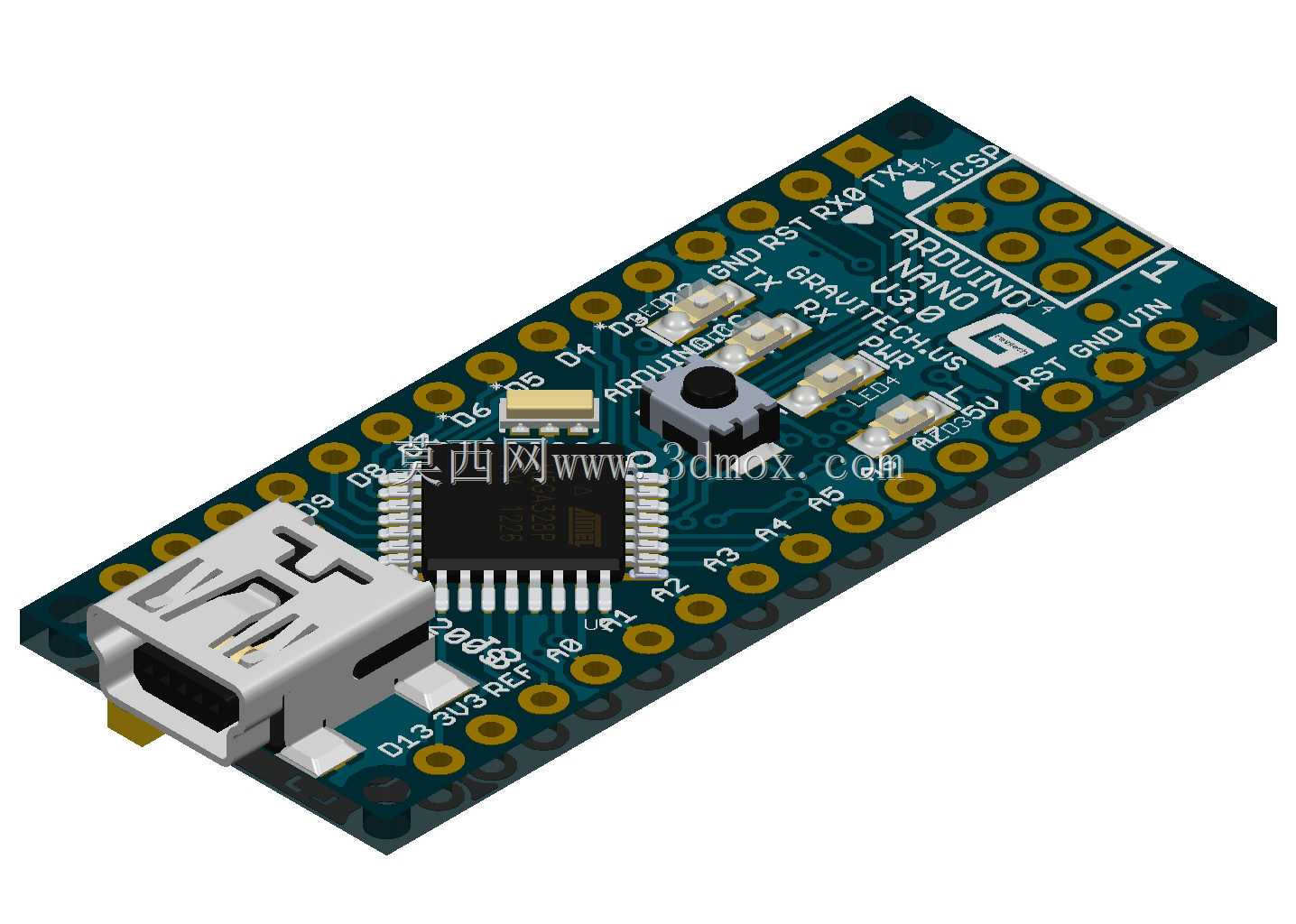

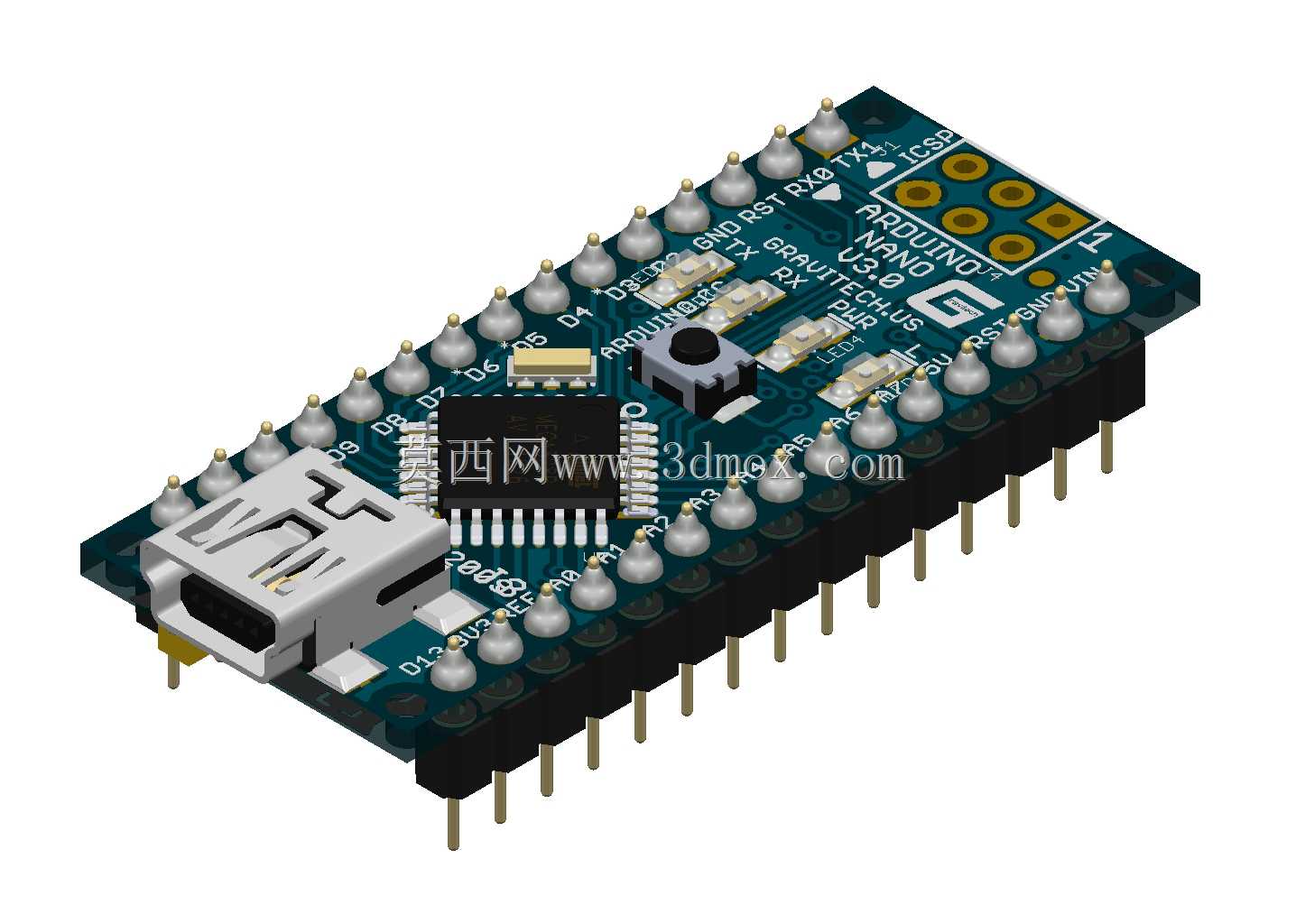

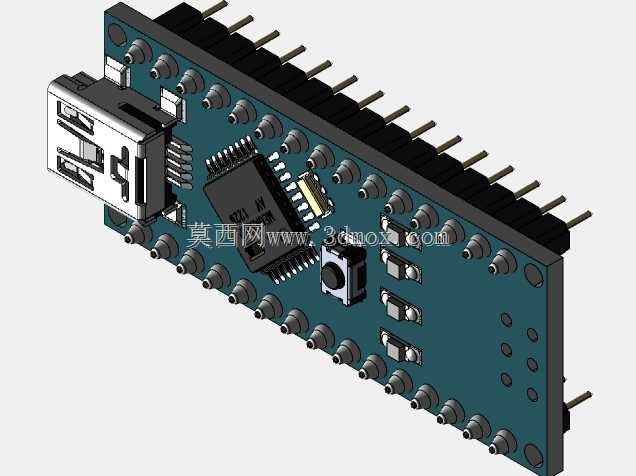

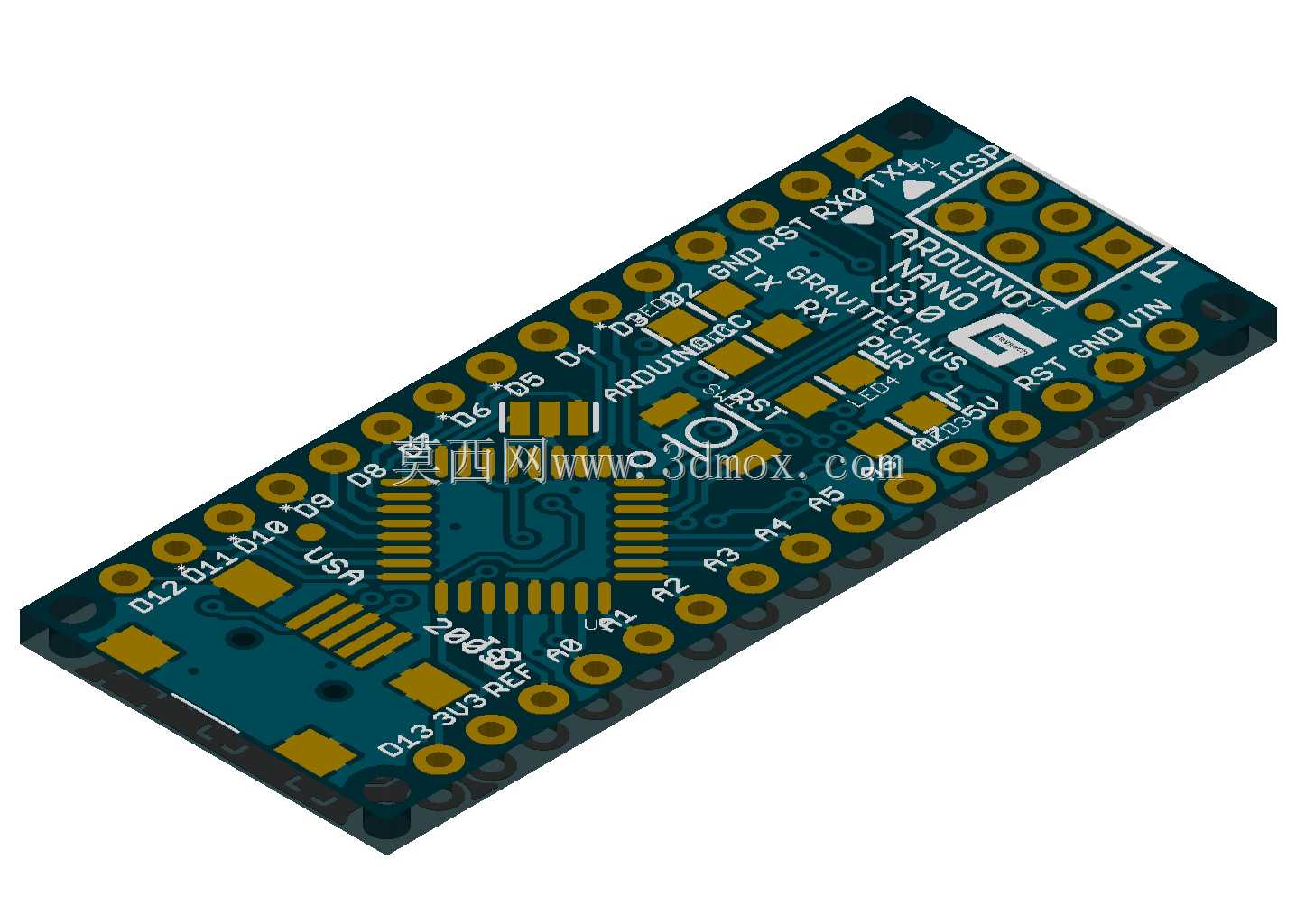

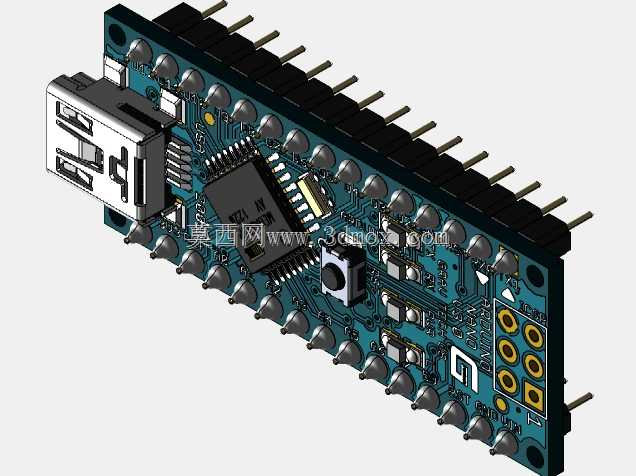

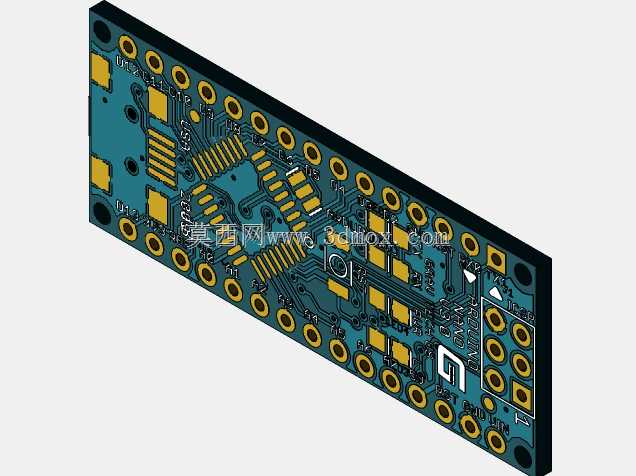

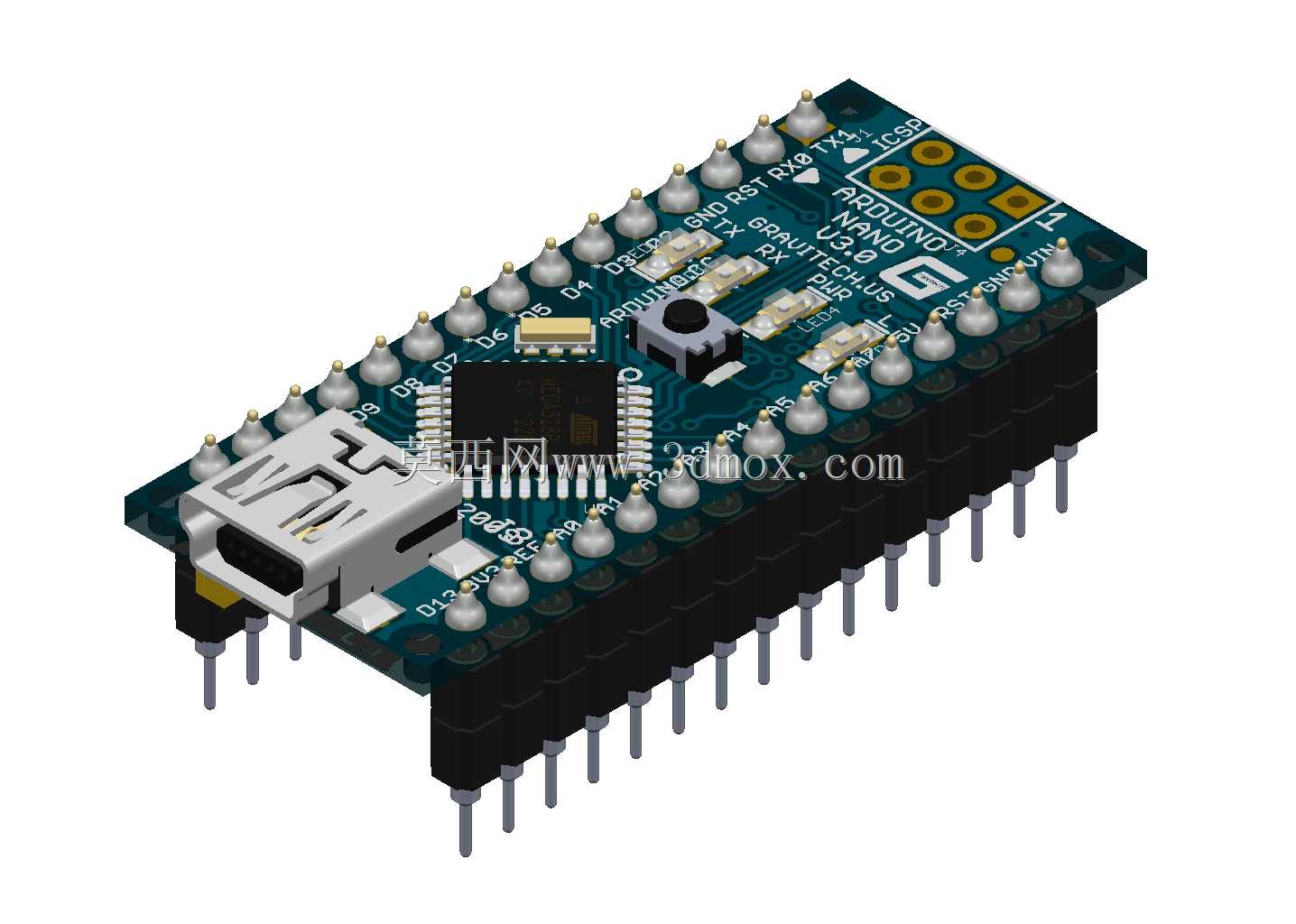

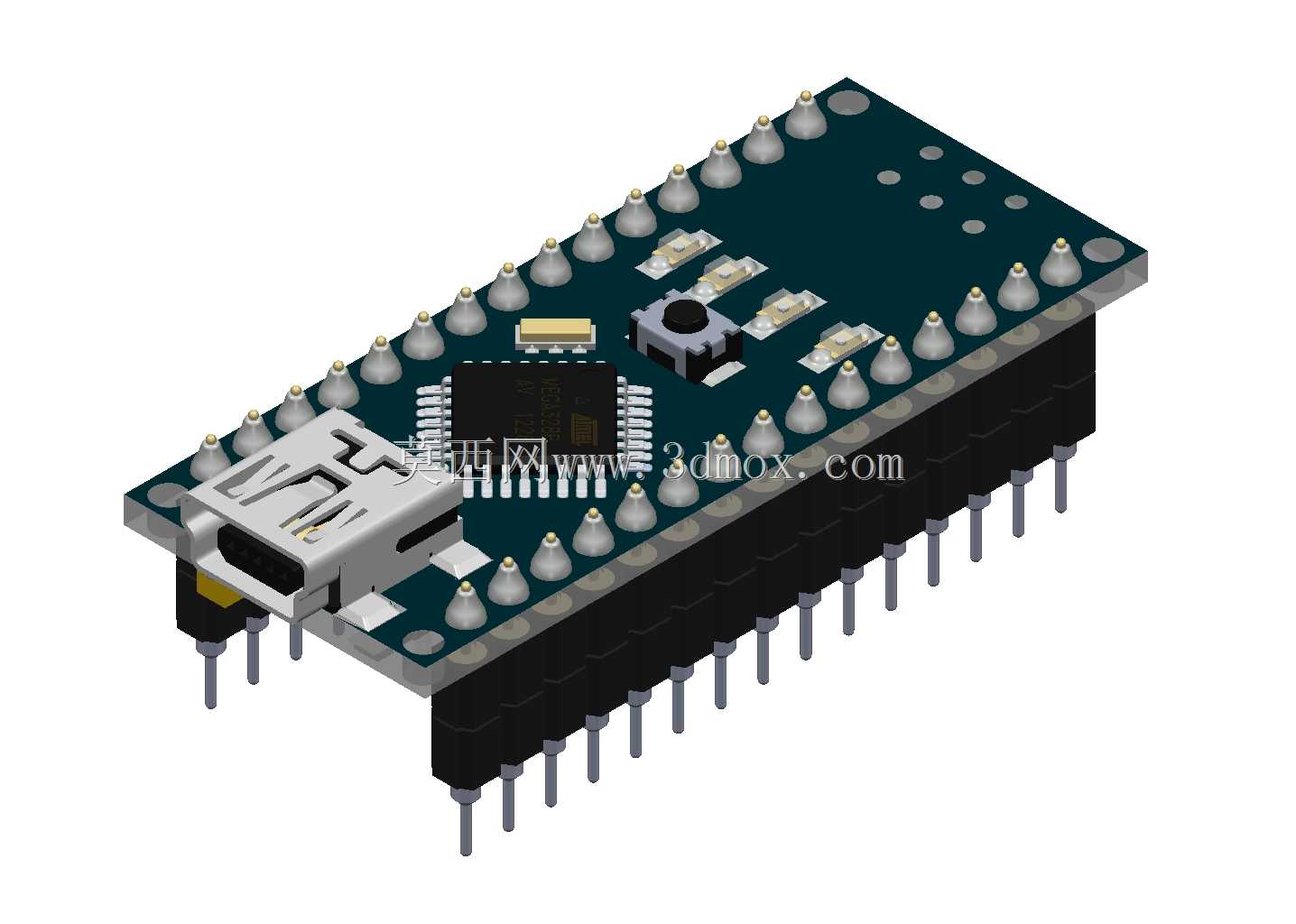

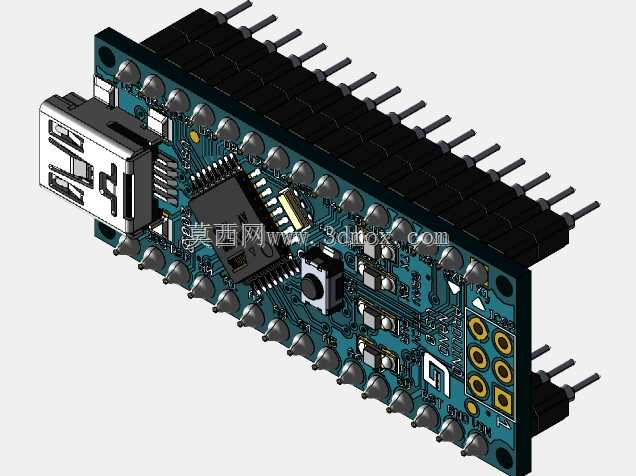

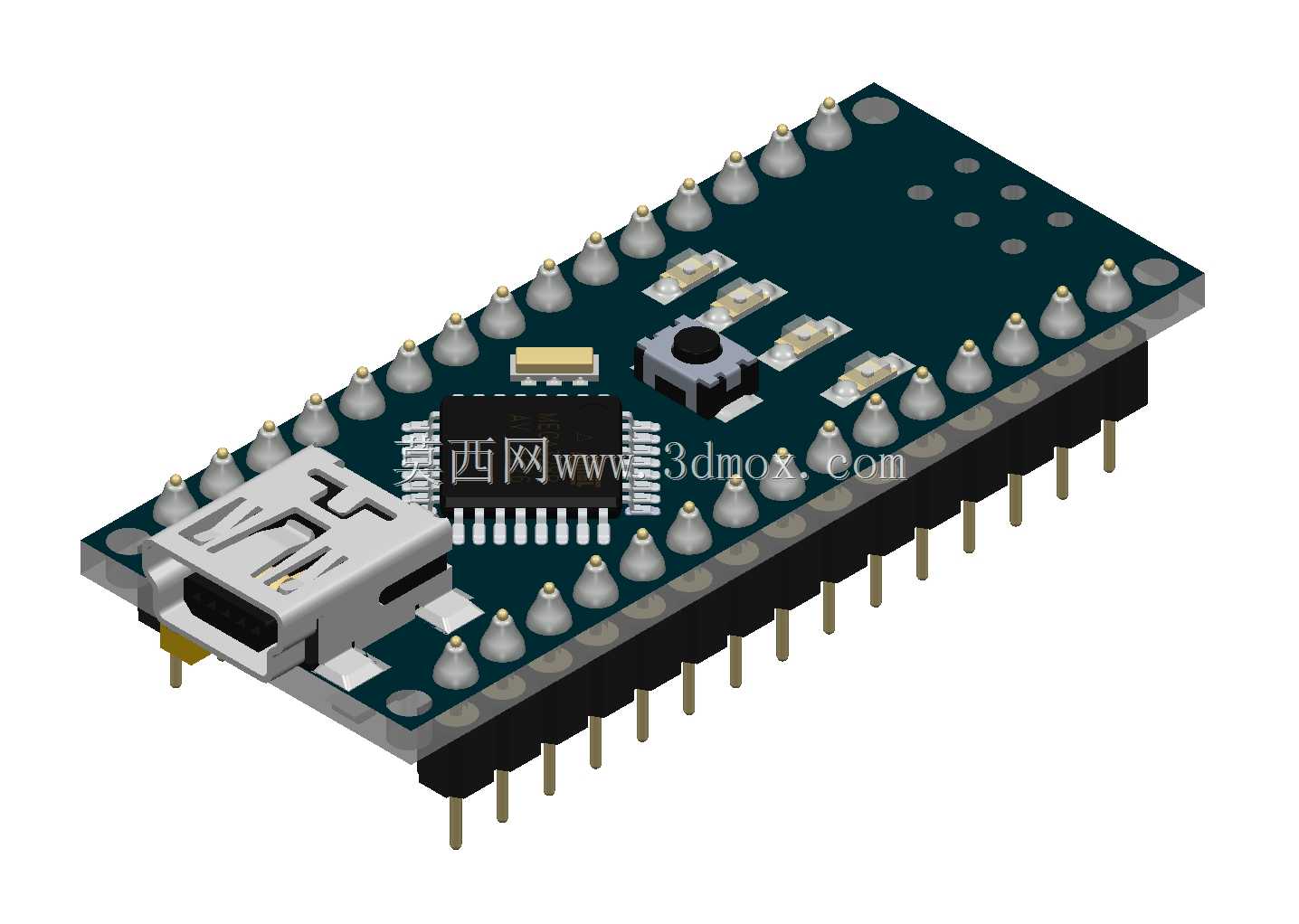

带叠层焊接插座的Arduino Nano控制板

这款带叠层焊接插座的Arduino Nano控制模块，是面向嵌入式开发、小型智能设备搭建场景设计的核心控制载体，广泛适用于创客原型验证、小型物联网终端制作、教学实验平台搭建、工业小型传感节点改造等场景，能够为各类低功耗智能控制需求提供稳定的硬件承载基础。在实际使用中，该模块可直接对接各类数字、模拟传感器，配合开源编程环境实现数据采集、逻辑运算、指令输出等核心功能，既可以独立作为小型设备的主控单元，也能够通过板载的叠层插座与其他功能扩展板实现垂直堆叠，在极小的空间内完成多模块组合，满足不同项目的功能拓展需求。产品在功能设计上充分考虑了嵌入式开发的实际使用痛点，板载的PLSS系列浸锡适配座与SCSL系列SIP插座采用焊接固定方式，相比传统直插排针拥有更低的堆叠高度，能够有效降低整体安装后的垂直尺寸，适配空间受限的紧凑设备内部安装需求；板载的Mini USB接口兼顾程序烧录与串口通讯功能，板载复位按键方便开发过程中的程序重启调试，所有引脚均按照标准Arduino Nano引脚定义排布，能够兼容绝大多数现成的扩展模块与开源项目代码，降低开发者的硬件适配成本。设计过程中重点优化了安装边界与堆叠兼容性，插座焊接位置严格对齐板边引脚排布，焊接后插座与PCB板贴合紧密无突出偏移，堆叠安装时上下板之间的间隙控制在最小可堆叠高度，既保证引脚接触可靠，又不会额外占用垂直安装空间；PCB板上预留的安装孔位符合通用小型控制板的安装尺寸标准，可直接通过铜柱固定在各类设备外壳内部，板上的元件布局经过优化，高频元件与接口元件分区排布，减少信号干扰，同时所有外接引脚均做了镀锡处理，方便开发者进行额外的接线焊接。外形尺寸完全兼容标准Arduino Nano的安装规格，长度、宽度与板厚均符合通用扩展板的对接要求，焊接插座后的整体高度相比传统直插排针方案降低近三分之一，能够适配厚度更薄的设备外壳，在对安装尺寸有严格要求的穿戴式智能设备、小型手持检测仪器、桌面迷你智能装置中都能顺利安装使用。模块上的丝印标识清晰标注了每个引脚的功能定义，焊接完成后的插座引脚对位准确，插拔扩展板时不会出现引脚错位、接触不良的问题，兼顾了开发使用的便捷性与长期使用的稳定性。
