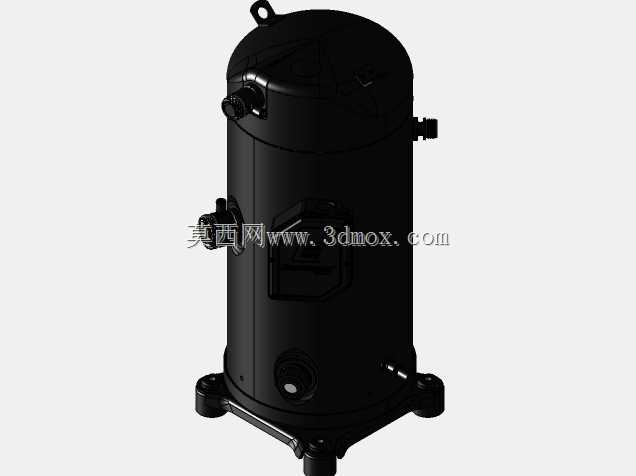

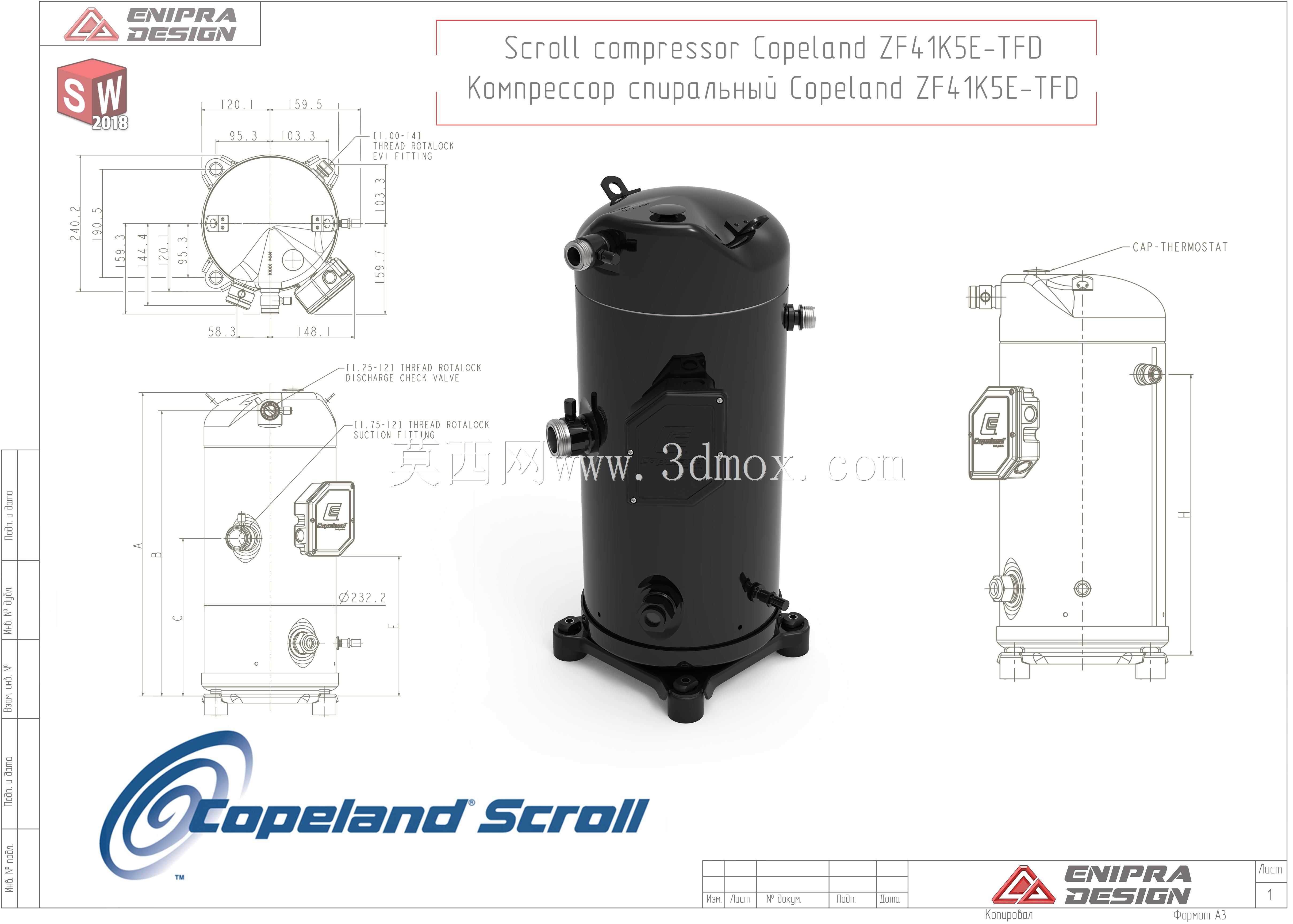

谷轮ZF41低温涡旋制冷压缩机结构模型

这款涡旋制冷压缩机主要面向低温制冷场景设计，广泛应用于商用冷冻冷藏柜、低温冷库、工业冷水机组、热泵采暖系统等领域，是制冷循环回路中的核心动力部件，承担着压缩低温低压气态冷媒、提升冷媒压力与温度，推动冷媒在系统内完成相变循环的核心作用，可适配R404A、R22等多种常用低温冷媒，在-40℃至5℃的低温蒸发工况下仍能保持稳定的运行效率，相比传统活塞式低温压缩机，具备运行振动小、噪音低、易损件少、长期运行可靠性高的优势。从产品功能特性来看，该机型采用谷轮经典的涡旋盘啮合压缩结构，通过动静涡旋盘的相对公转运动形成连续变化的压缩腔，实现冷媒的连续吸气、压缩、排气过程，无往复运动部件带来的惯性冲击，运行过程更平稳；机身集成了高低压气侧接口、油视镜、接线端子座、安装固定底脚等结构，外部接口布局充分考虑了制冷系统的管路排布需求，接线部位做了密封防护设计，可适配不同安装环境的防护要求。在设计思路上，该模型完整还原了真机的结构比例与外部特征，立式圆柱形筒体采用承压结构设计，可承受制冷系统运行过程中的高低压交变载荷，顶部设置的吊耳结构方便设备吊装转运，底部的四个带安装孔的固定支脚采用对称布局，可直接通过螺栓固定在机组安装基座上，支脚与筒体之间的过渡结构做了加强处理，可承受设备运行过程中的微幅振动，避免长期运行出现连接松动。从外形尺寸与安装边界来看，该机型整体为立式圆柱结构，筒体直径、整体高度、接口位置、支脚安装孔距均严格按照真机参数还原，设计选型时可直接参考模型确定机组内部的安装预留空间，管路连接时可直接匹配对应口径的截止阀与连接管路，无需额外核对外部安装尺寸，能够有效缩短制冷机组的设计开发周期，提前规避管路干涉、安装空间不足等设计问题，也可用于制冷系统的装配培训、结构原理展示场景，帮助从业者直观理解涡旋压缩机的外部结构与安装要点。
