橱柜门阻尼缓冲液压铰链结构设计

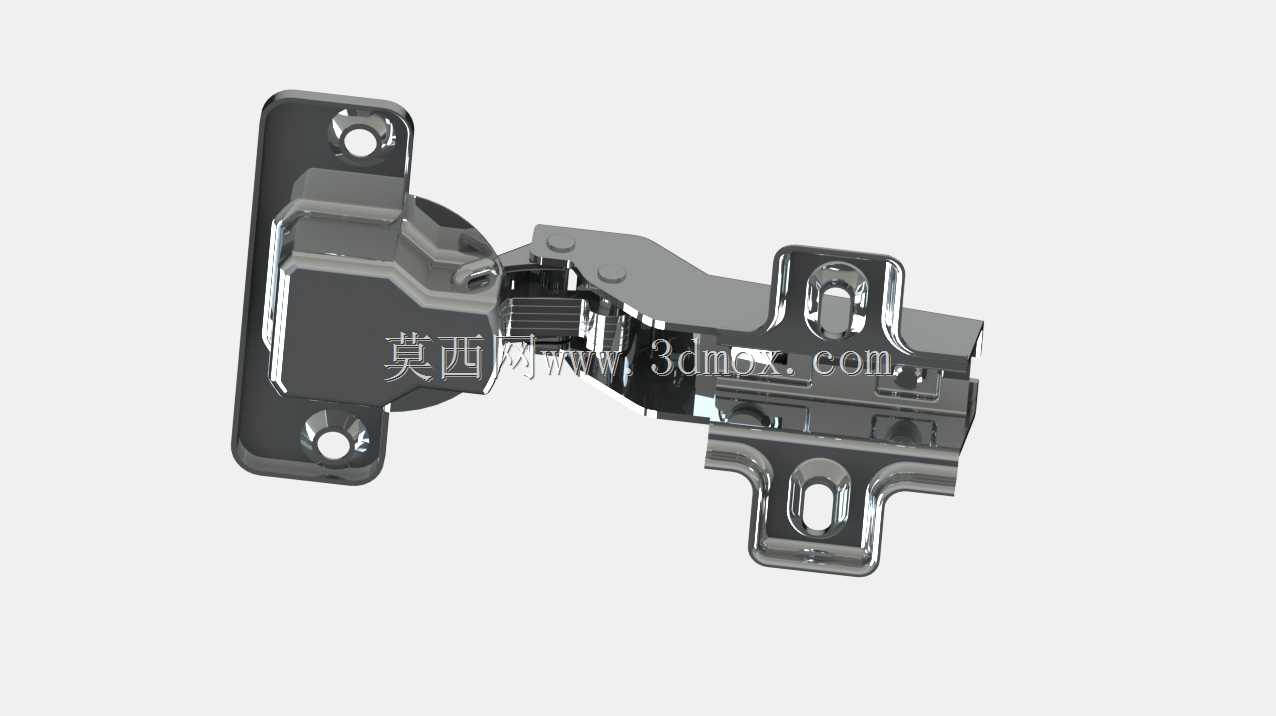

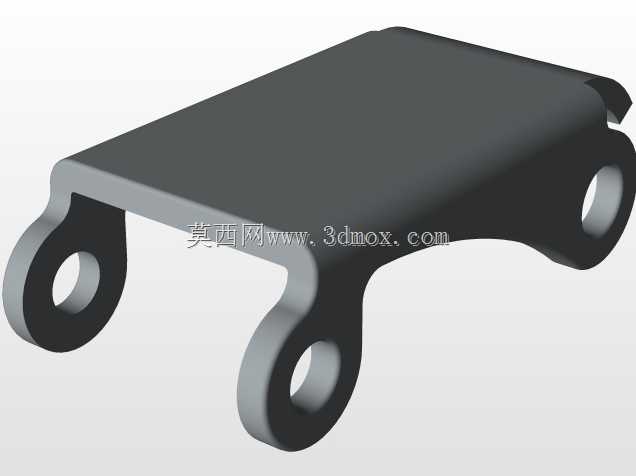

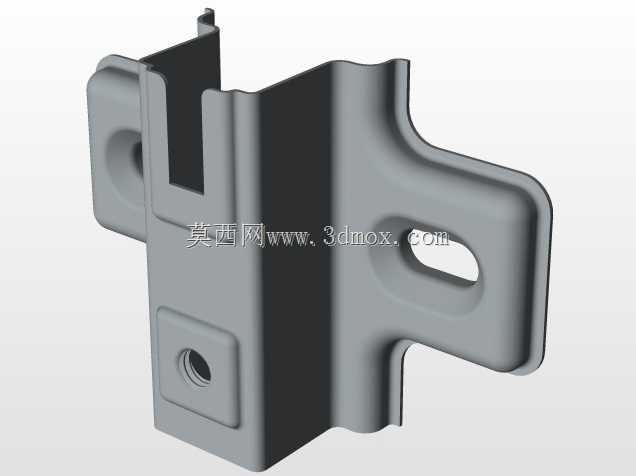

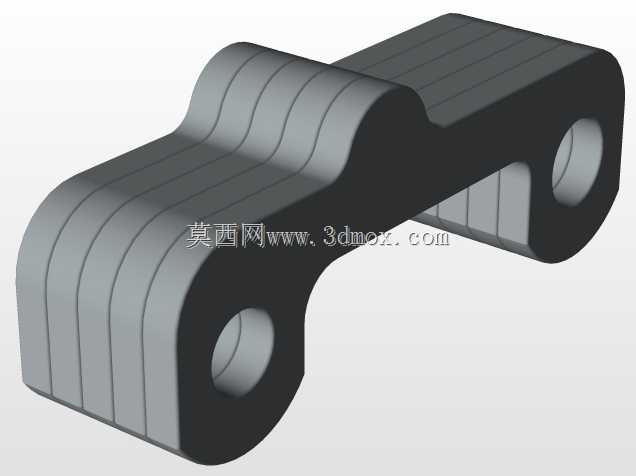

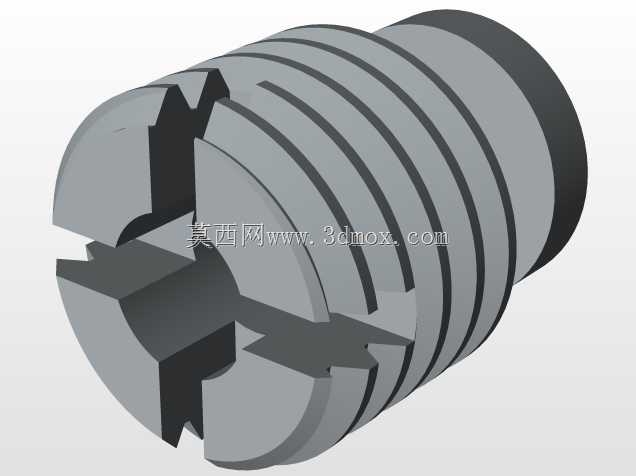

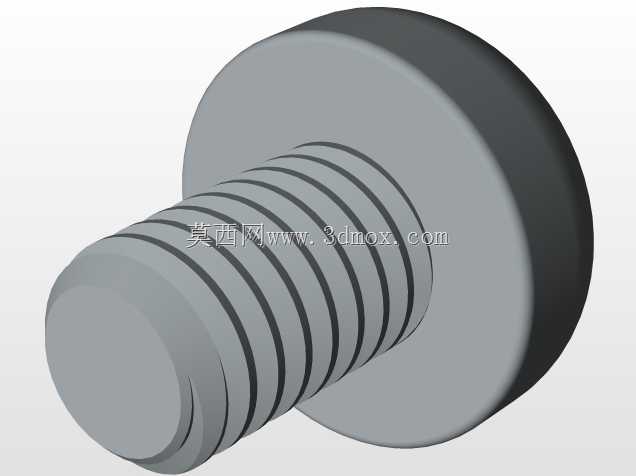

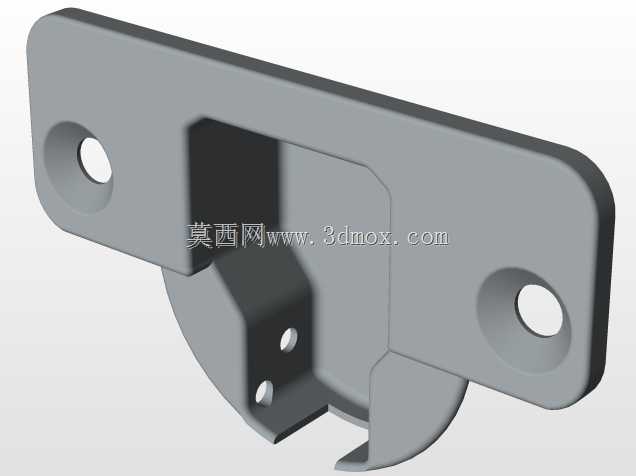

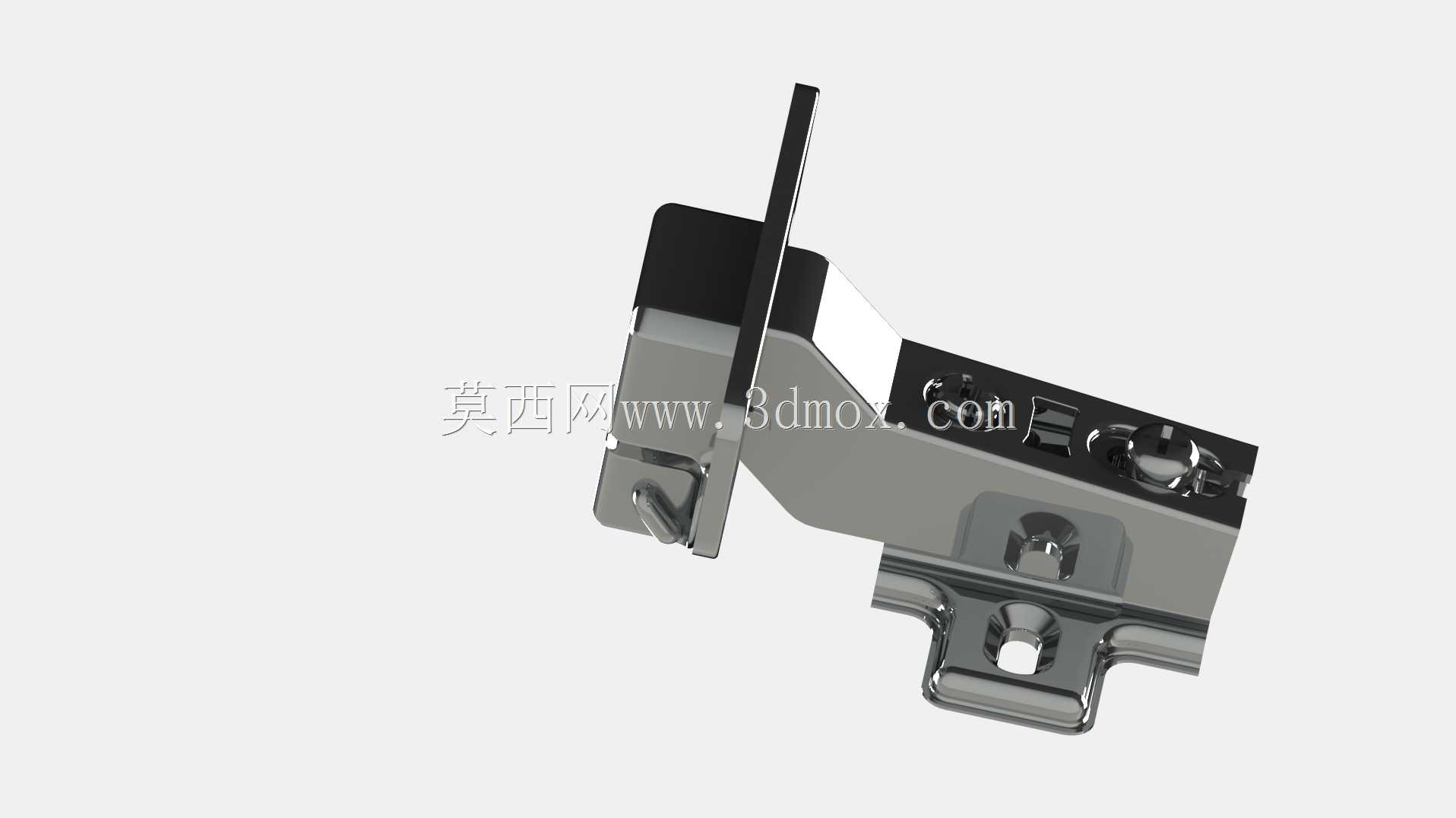

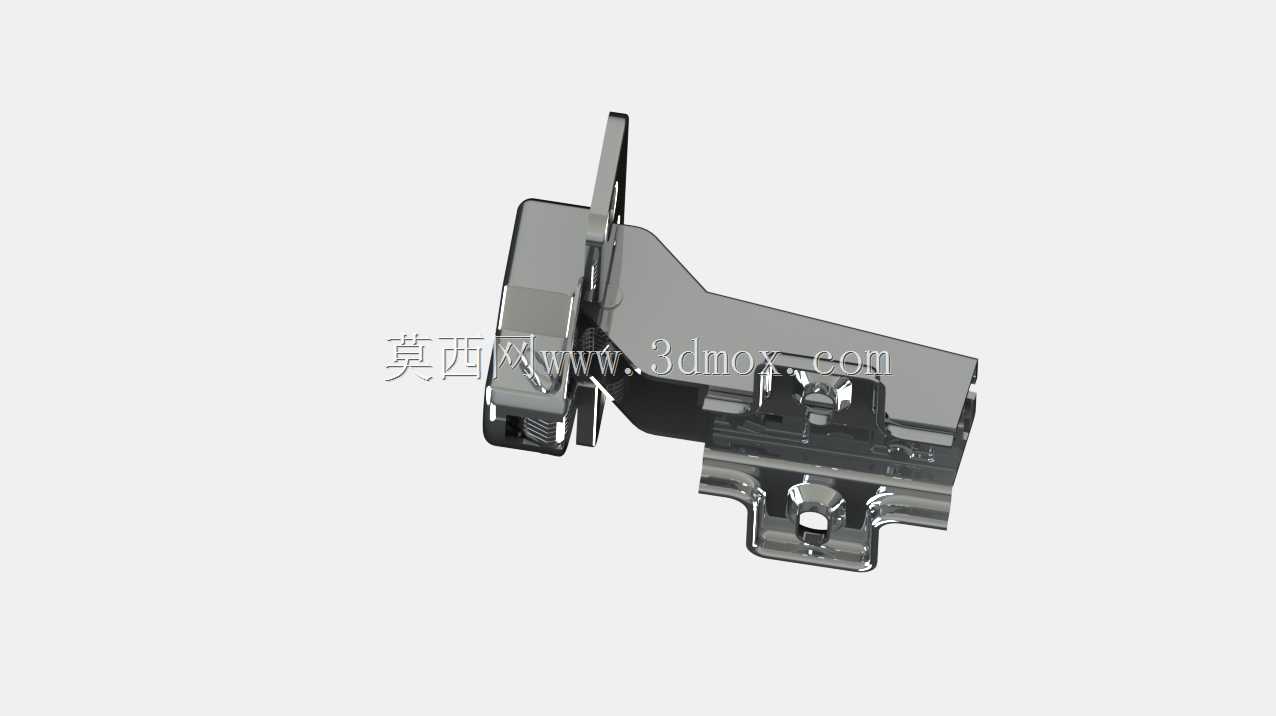

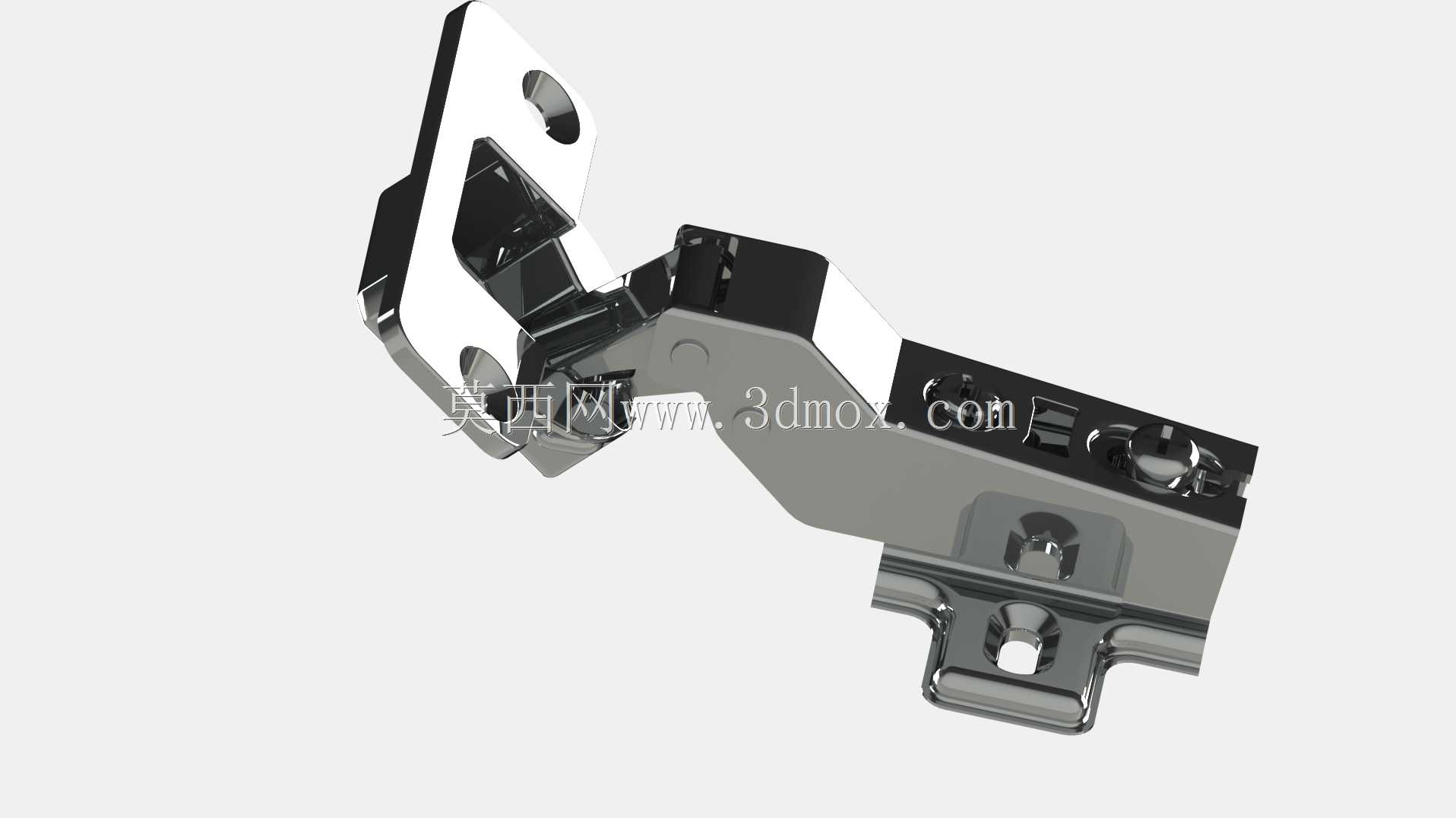

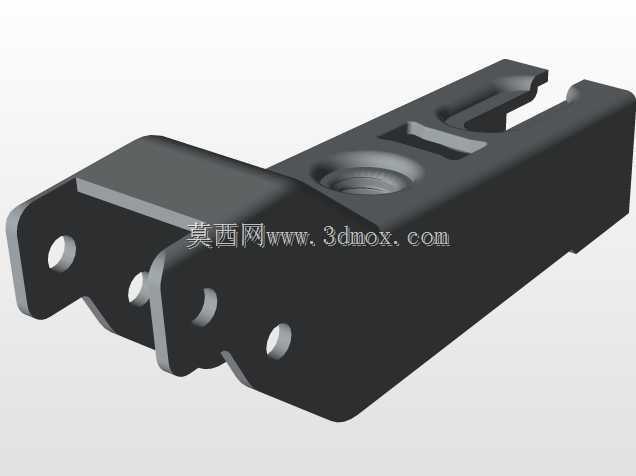

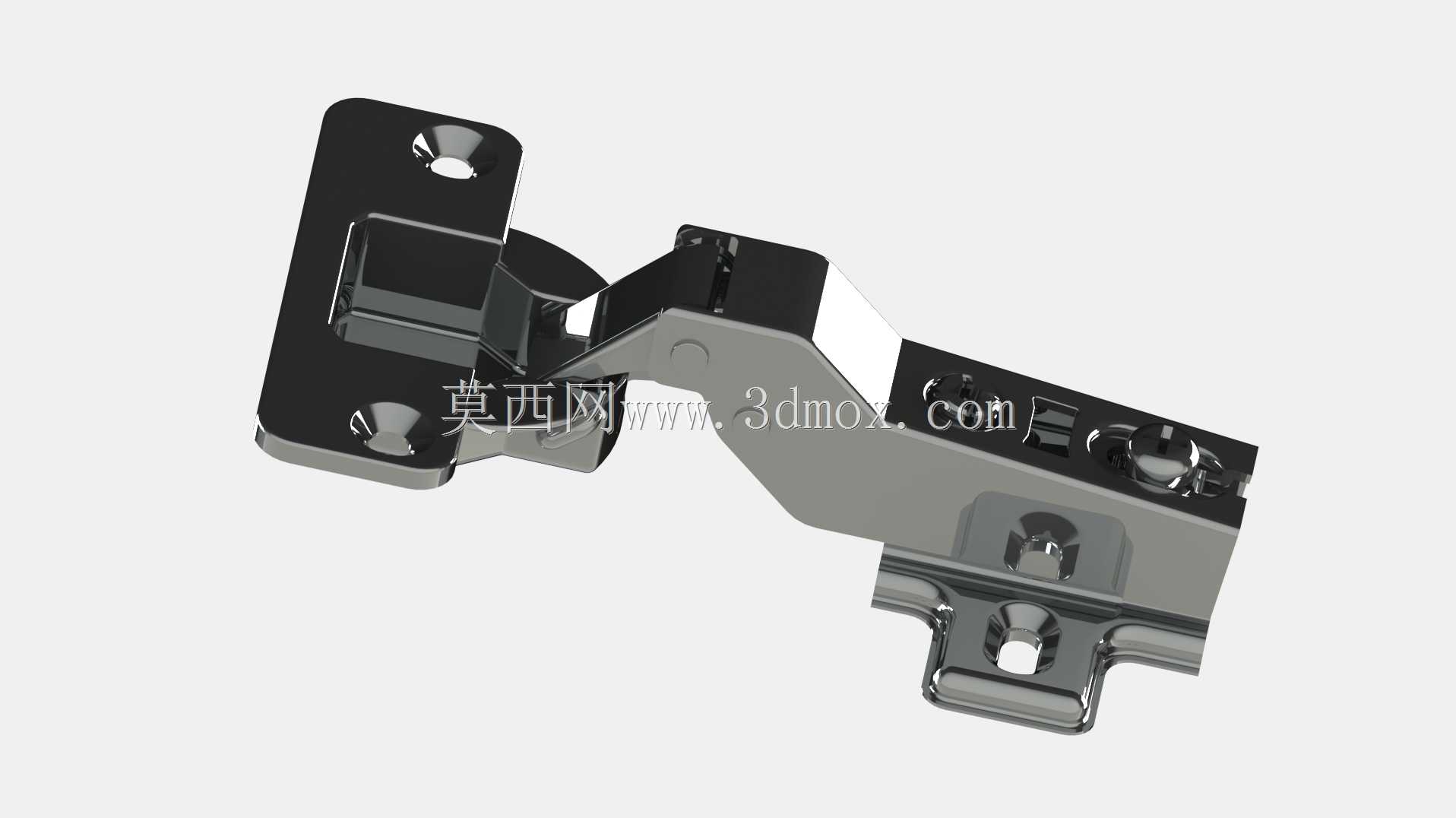

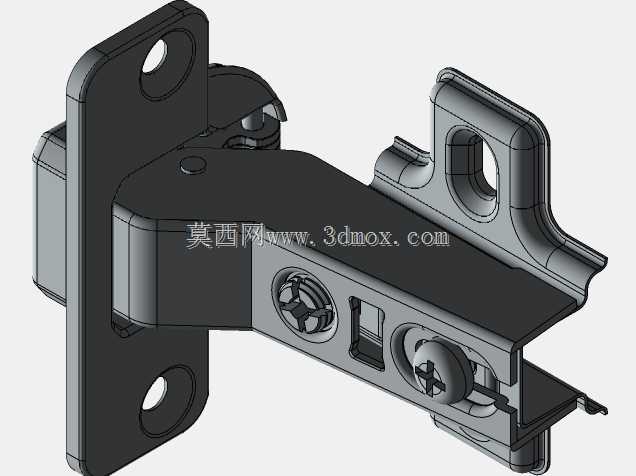

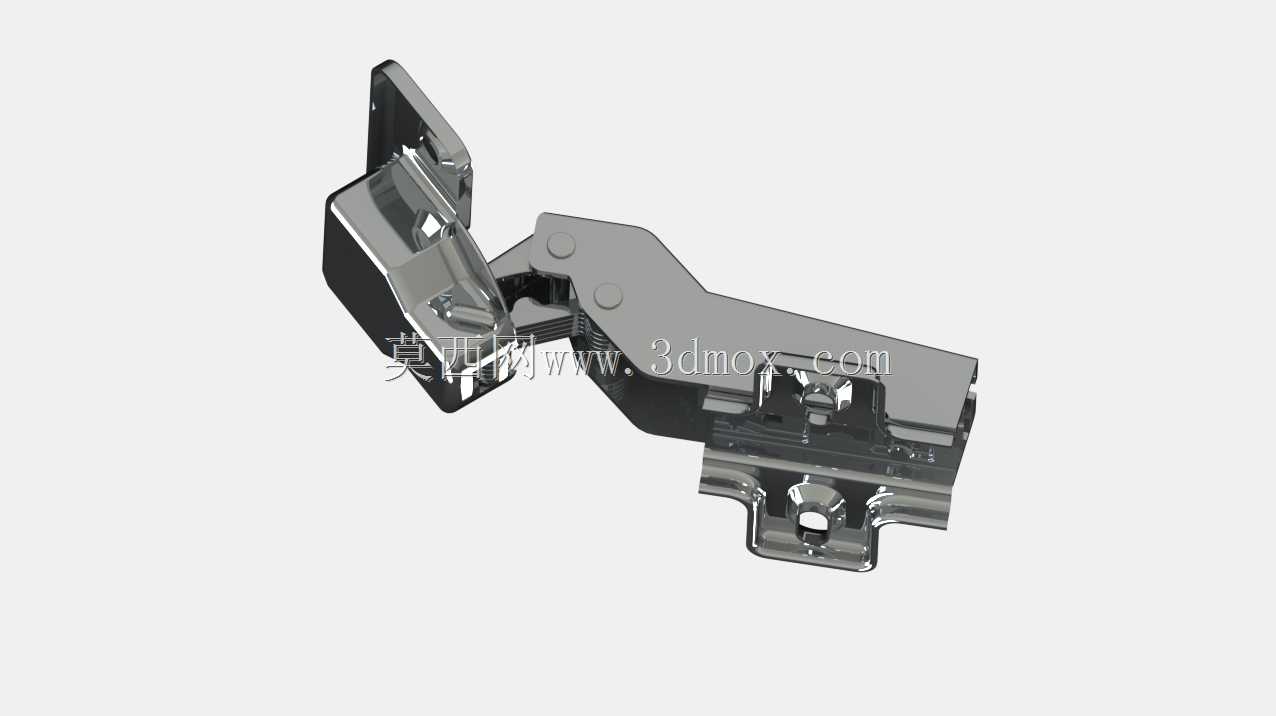

这款液压阻尼铰链是定制家具、全屋柜体装配场景中核心的连接功能件，主要承担柜体与柜门之间的活动连接作用，同时实现柜门开合过程的缓冲降噪，避免日常使用中柜门快速闭合产生撞击异响、板材磕碰掉漆的问题，广泛适配橱柜、衣柜、浴室柜、书柜等各类平开式板式家具的柜门安装需求，是目前民用家具五金领域应用覆盖率极高的连接部件。从功能特性来看，该款铰链集成了固定底座、铰接转臂、内置阻尼油缸、调节螺钉几个核心功能模块，固定底座通过自攻螺丝与柜体侧板完成刚性连接，铰接臂端通过配套螺丝与柜门背面完成固定，中间的多段铰接结构可以实现柜门最大110度的开合角度，完全满足日常取放柜体内部物品的操作空间需求；内置的液压阻尼结构会在柜门闭合到距离柜体15度左右的位置开始介入，通过油缸内部液压油的阻尼作用抵消柜门的闭合惯性，让柜门缓慢、轻柔地贴合到柜体封边位置，既能够消除闭合撞击的噪音，也能避免长期撞击导致的柜门松动、五金连接件疲劳损坏问题，同时铰链自带的前后、上下、左右三维调节螺钉，可以在安装完成后对柜门的位置进行±2mm范围的微调，抵消柜体安装、板材裁切产生的尺寸误差，保证柜门安装后缝隙均匀、开合顺畅无卡顿。从设计思路来看，这款铰链采用了常见的快装式结构设计，底座与铰接臂之间设置了快拆卡扣，安装时可以先将底座固定在柜体上，再将铰接臂部分卡入底座完成装配，后期需要拆卸柜门进行维护或者清洁的时候，不需要拧下全部固定螺丝，只需要拨动卡扣就可以将柜门连带铰接臂整体取下，大幅降低安装和后期维护的操作难度；整体结构的受力点经过了加强设计，铰接位置的转轴采用高硬度碳钢材质，表面经过镀镍处理提升防锈能力，日常使用场景下可以承受单扇10kg以内的柜门重量，满足常规18mm厚度板式柜门的承重需求，开合寿命可以满足日常家居场景下数万次的开合使用要求。从安装边界来看，这款铰链属于直臂全盖式规格，适配16-20mm厚度的常规板式柜门，安装时需要在柜门边缘距离侧边3-5mm的位置预留铰链杯的安装孔位，铰链杯开孔直径为35mm，开孔深度为12-13mm，底座固定在柜体侧板上时距离侧板前缘的距离根据柜门盖合侧板的尺寸进行对应调整，全盖安装状态下可以完全遮盖住柜体侧板的端面，保证柜体外观的整体性，安装时只需要搭配常规的手电钻、十字螺丝刀就可以完成全部装配操作，不需要特殊的专用安装工具，适配绝大多数民用板式家具的安装施工标准。
