手动台式钻孔固定支架结构设计

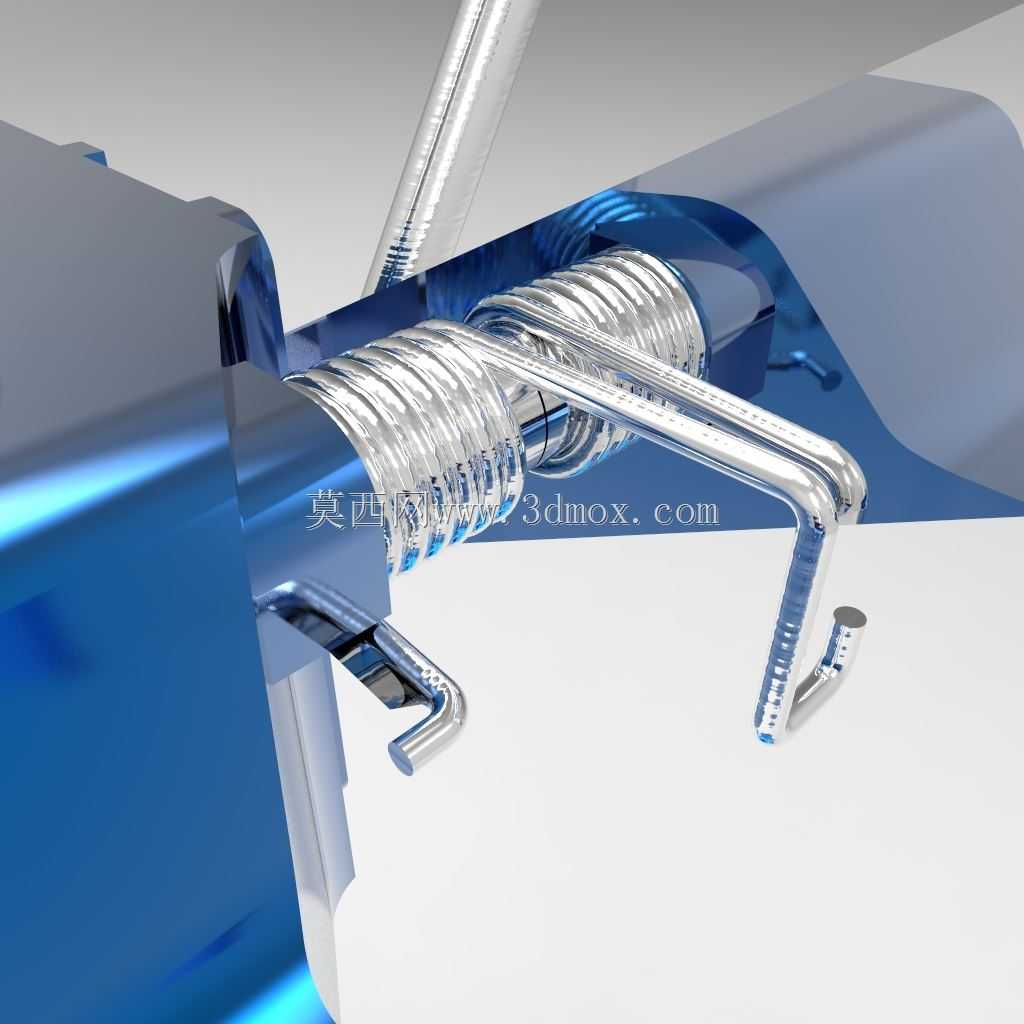

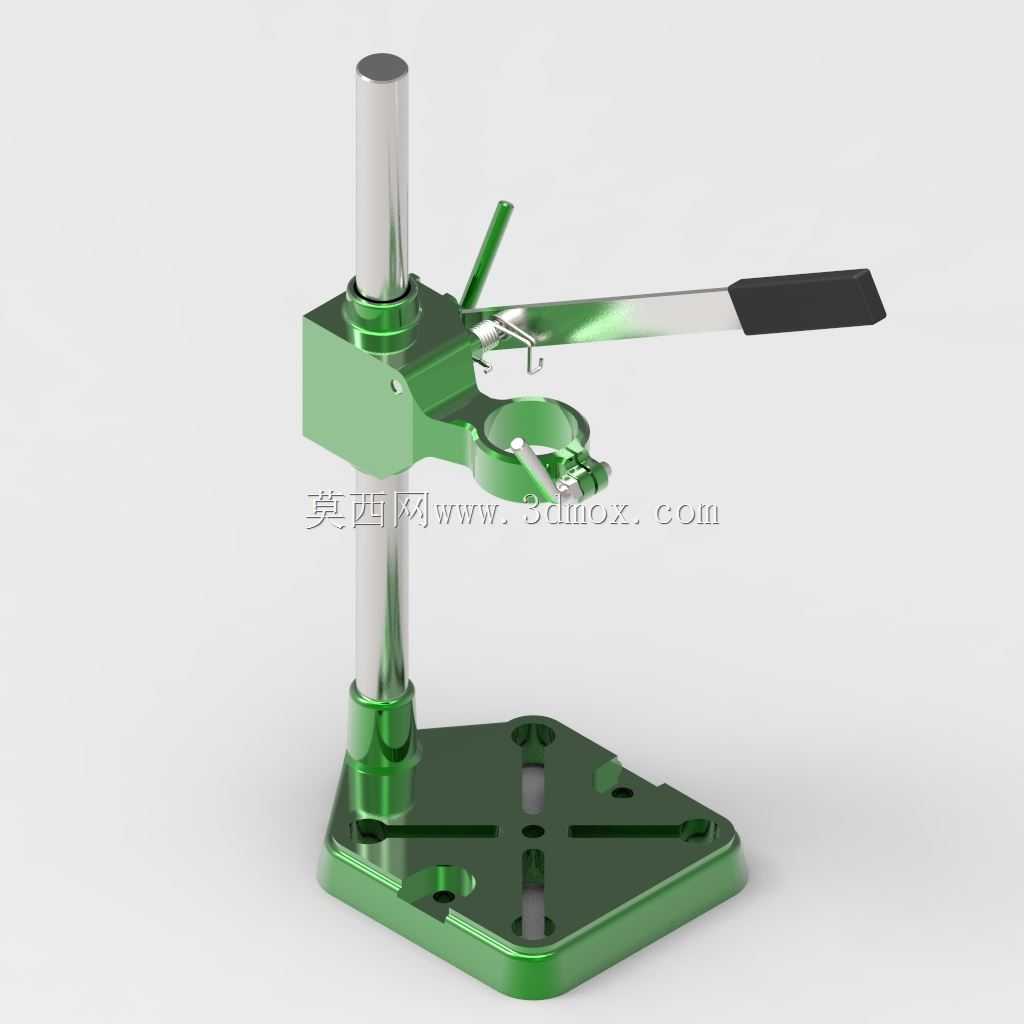

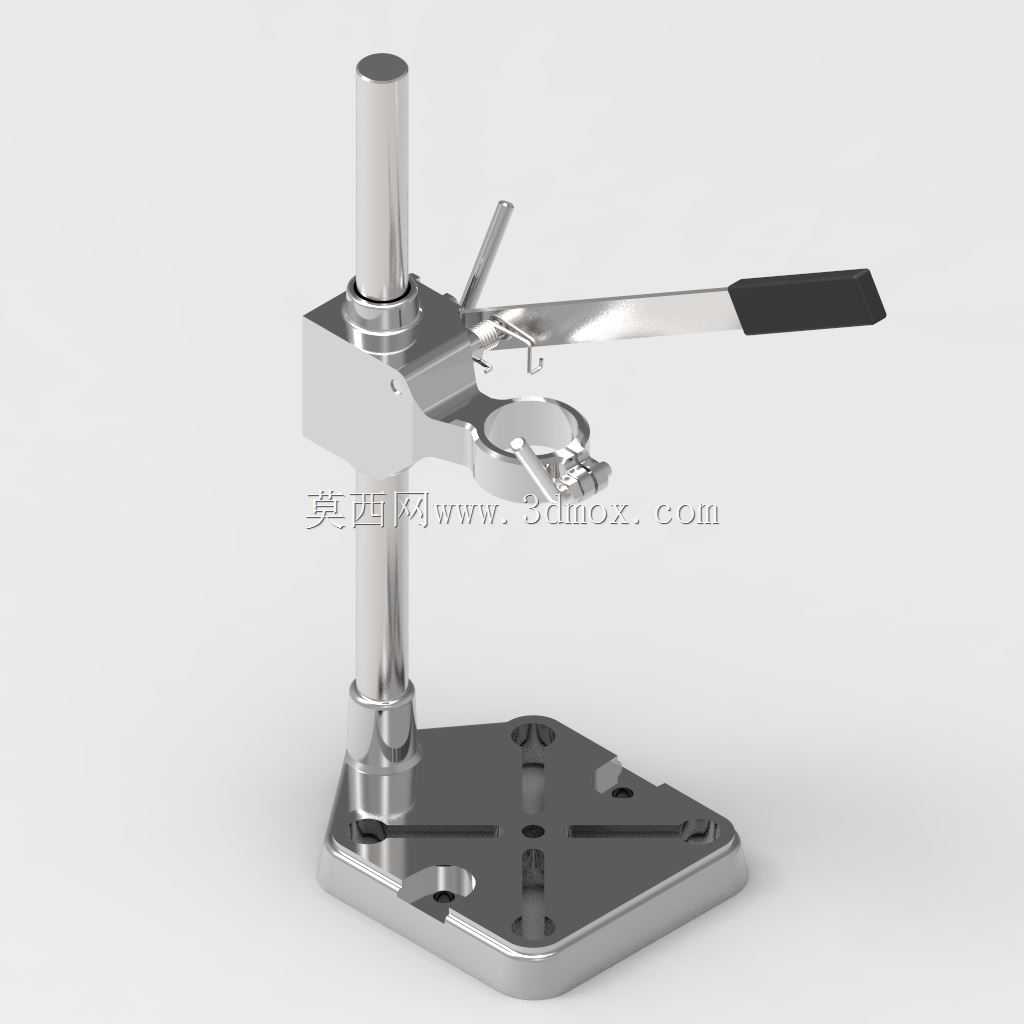

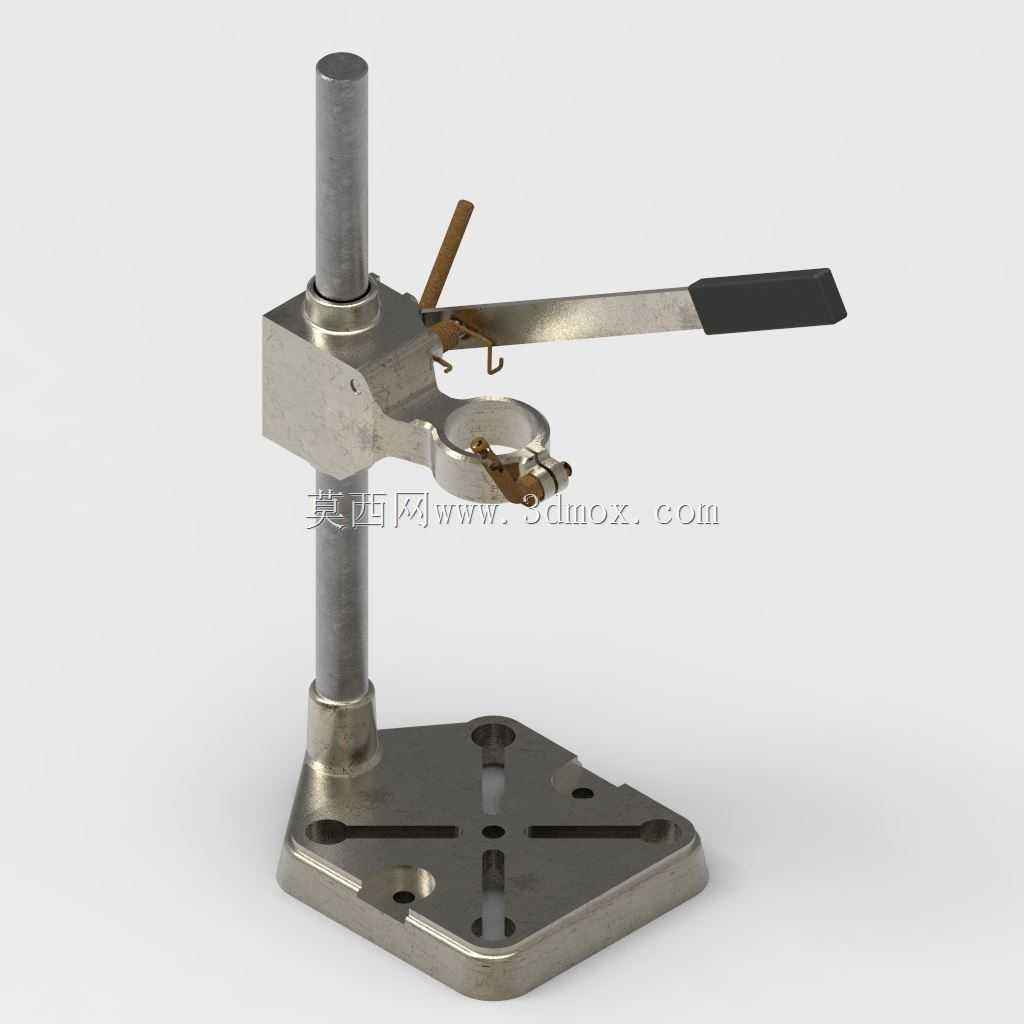

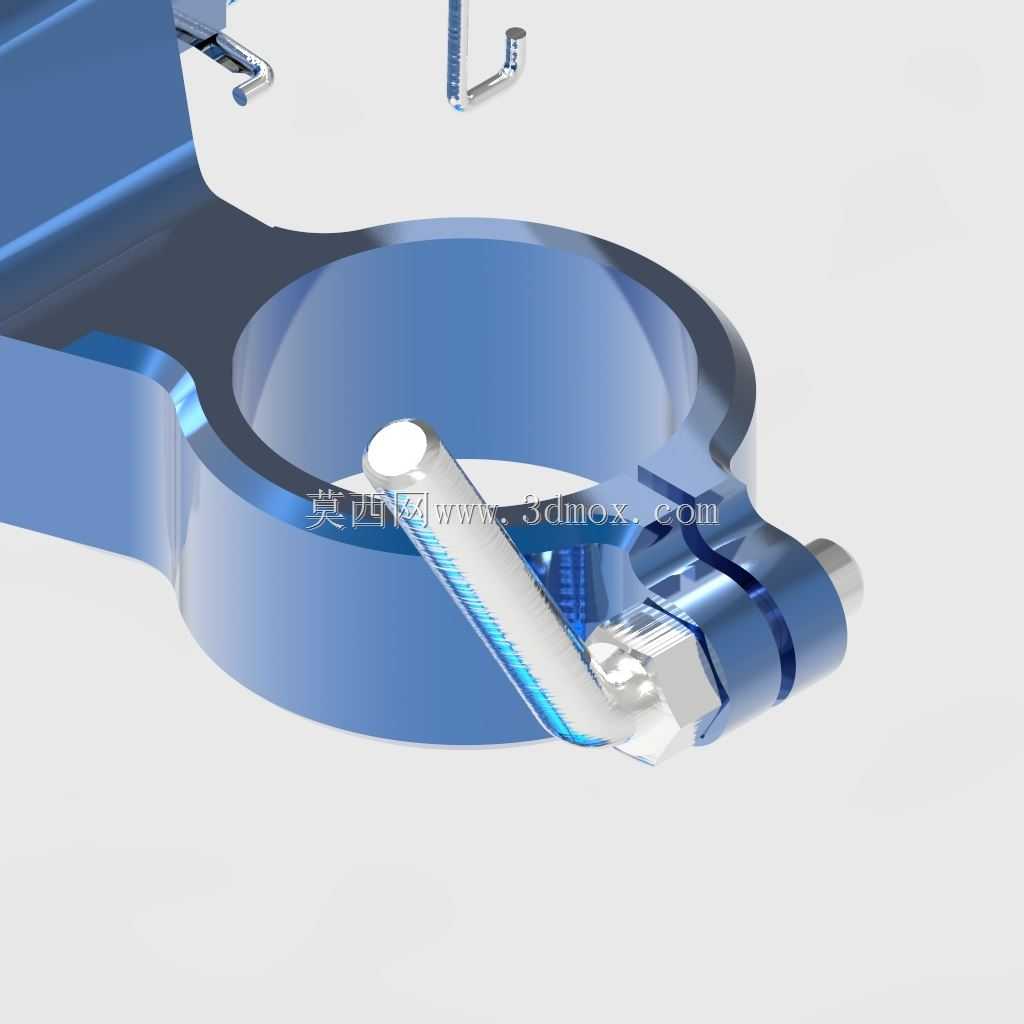

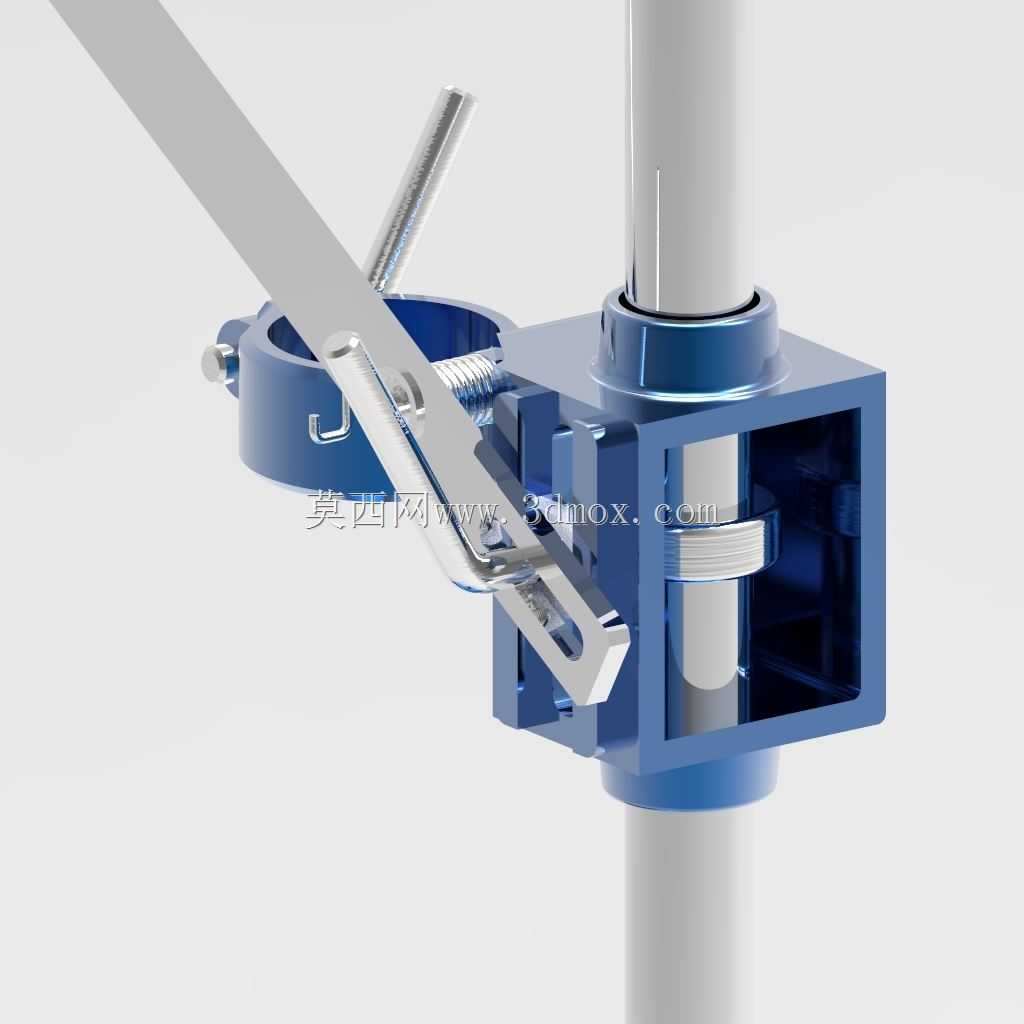

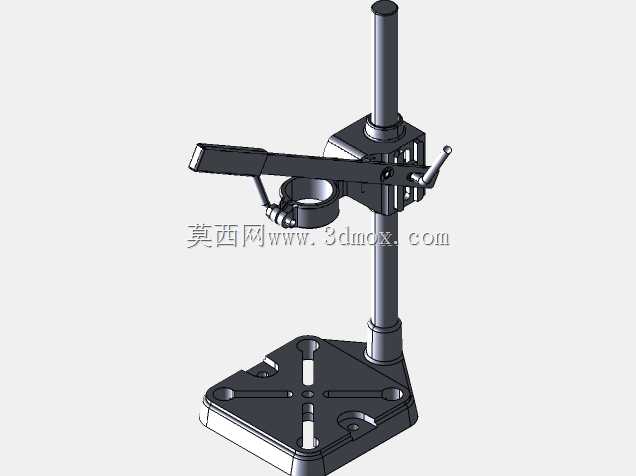

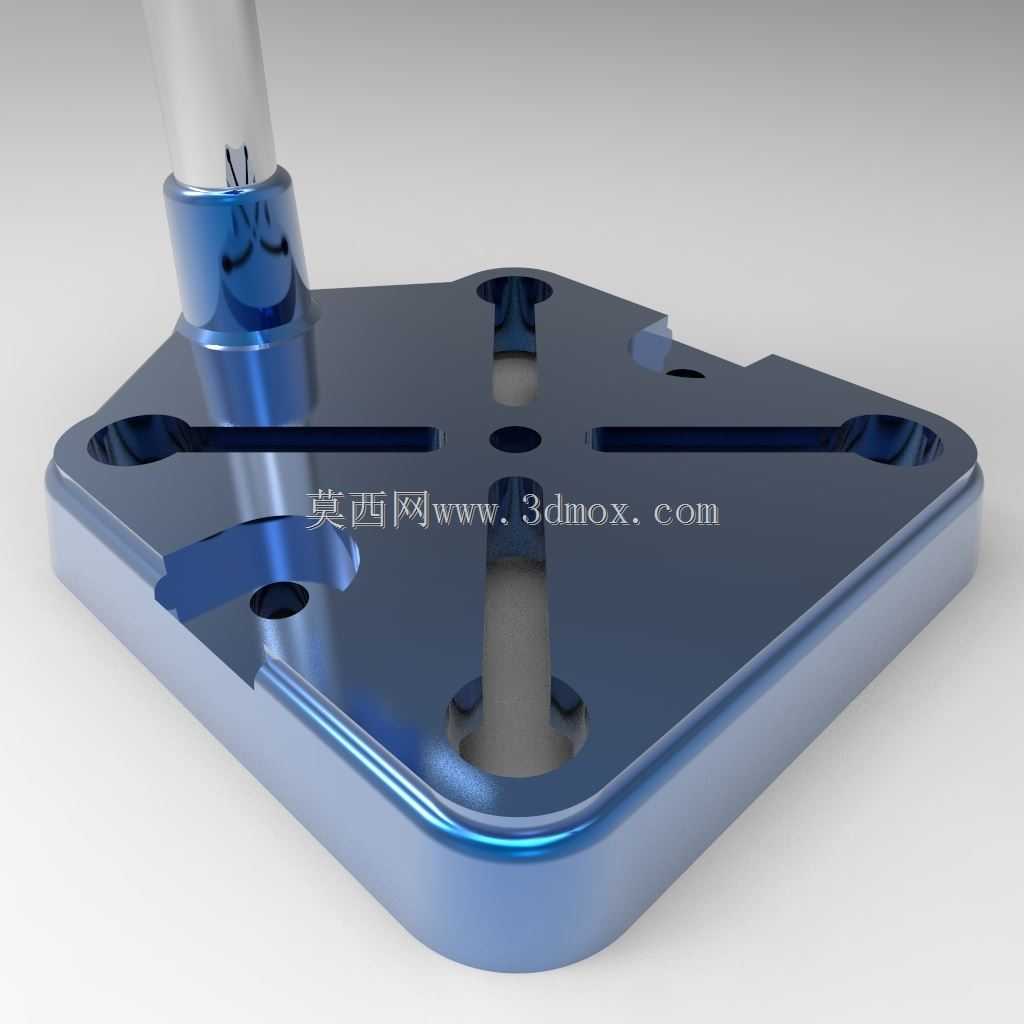

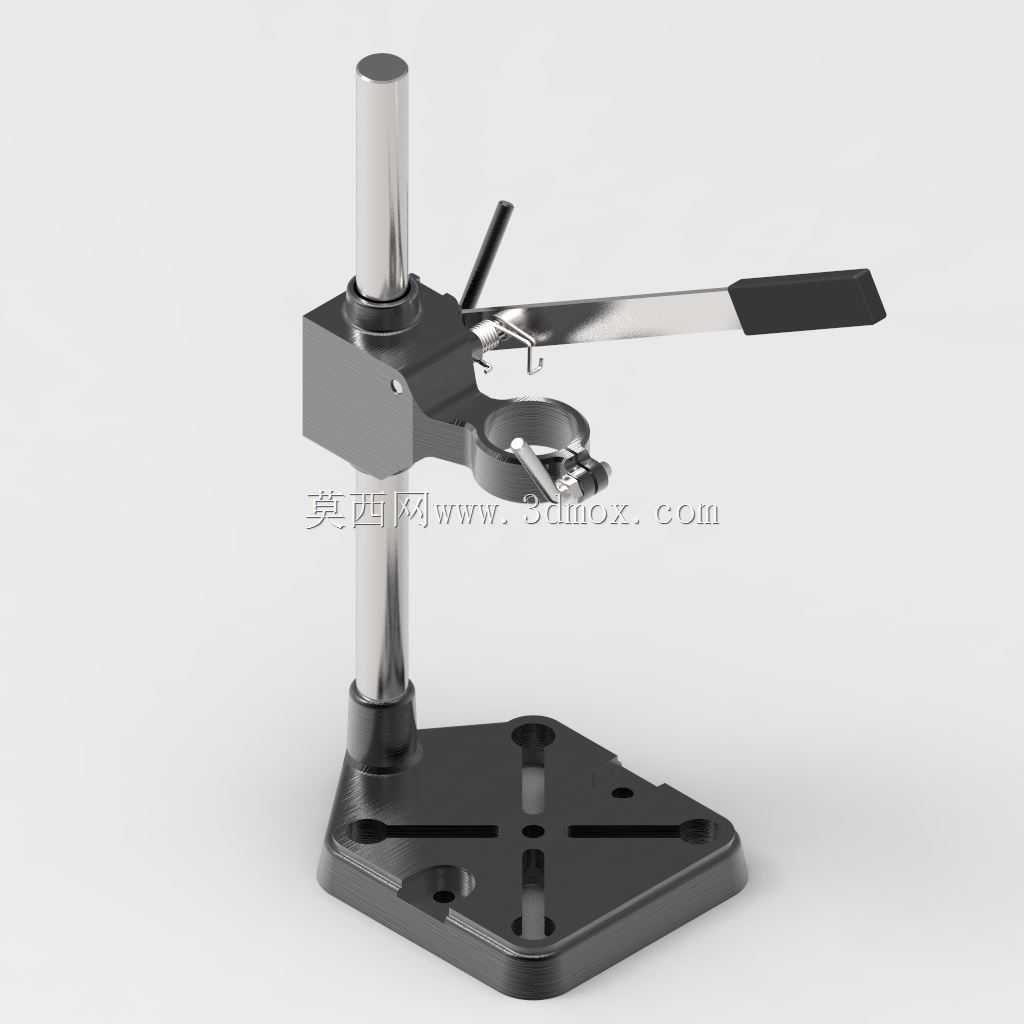

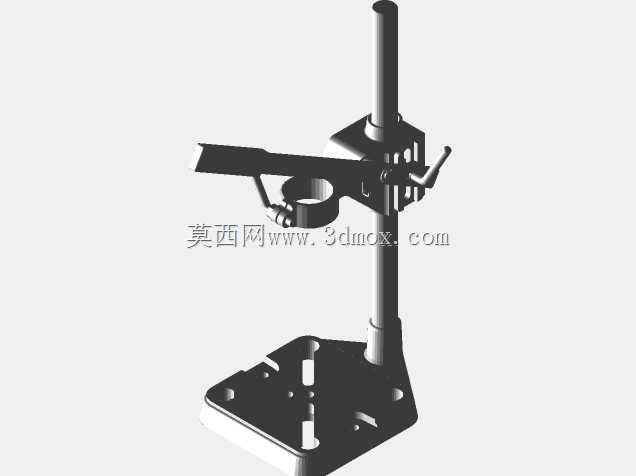

这款手动钻台支架是面向小型加工作业场景设计的钻孔定位工装，广泛适用于五金维修、手工DIY制作、小型零件精密钻孔、教学实训操作等场景，能够有效解决手持电钻作业时容易出现的孔位偏移、钻孔垂直度不足、进给力度不稳导致的钻头断裂等常见问题，是小型加工场景中提升钻孔精度与作业安全性的实用辅助工装。从实际用途来看，该支架可适配多数常规规格的手持电钻，将电钻固定在支架的夹持环结构上后，即可通过下压操作手柄实现电钻的垂直进给作业，无需全程手持承重，大幅降低长时间钻孔作业的劳动强度，同时能够保证钻孔轴线与工作台面的垂直度，避免斜孔、孔位扩边等加工缺陷，尤其适合在薄金属片、塑料板、木板、小型铝型材等工件上加工精准定位的小孔。在功能特性设计上，这款钻台支架采用立柱导向结构，光滑的镀铬立柱作为进给运动的导向基准，确保钻夹头上下运动时无径向晃动，导向部位配合耐磨衬套，长期使用也能保持稳定的运动精度；操作手柄采用杠杆式力臂设计，下压时省力且进给行程可控，手柄末端设置防滑握持套，操作时不易打滑；底座采用加厚铸铁材质的方形结构，自重足够保证作业时整机稳定性，底座表面预制多道T型安装槽与定位孔，既可以通过螺栓将支架整体固定在工作台面上，也能配合夹具将待加工工件压紧固定在底座工作面，避免钻孔过程中工件移位；夹持环采用可调式锁紧结构，可通过调节锁紧螺栓适配不同直径的电钻颈部，适配性更强。设计思路上，这款钻台优先兼顾结构稳定性与操作便捷性，整体结构没有冗余复杂的部件，所有受力部位都做了加厚处理，立柱与底座的连接部位设置加强锁紧结构，避免长期受力出现连接松动；进给行程预留足够的操作空间，可满足常规小型工件的钻孔深度需求，同时在立柱上可加装深度限位结构，方便控制统一的钻孔深度，适配批量小件的钻孔作业需求。从安装边界与尺寸来看，该钻台底座的安装孔位按照常规小型工装的安装标准设计，可直接固定在常规厚度的工作台面上，整体占用台面面积较小，不会过多挤占作业空间；立柱高度适配常规手持电钻的进给行程，安装后整体高度不会过高，适合放置在普通工作台面上操作，无需额外搭建加高安装基础；底座工作面的平面度经过精加工处理，保证工件放置后无翘曲，钻孔基准面平整可靠。
