车床配套尾座支撑锁紧机构三维设计

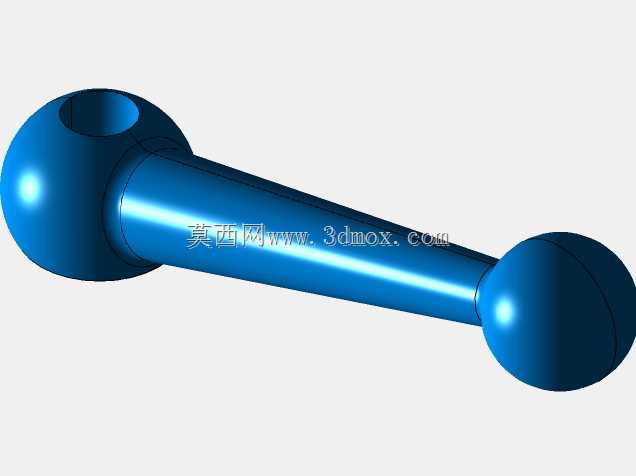

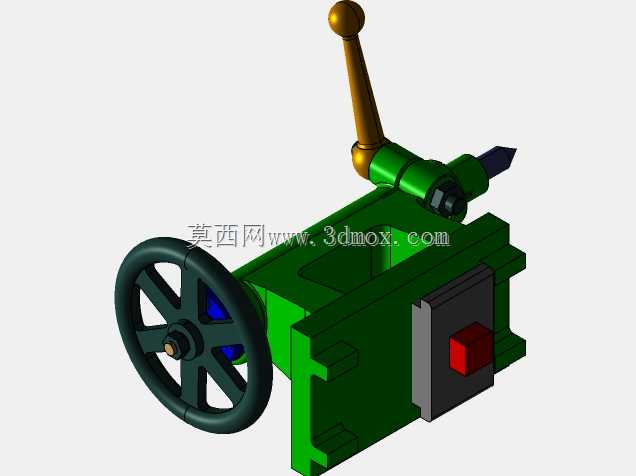

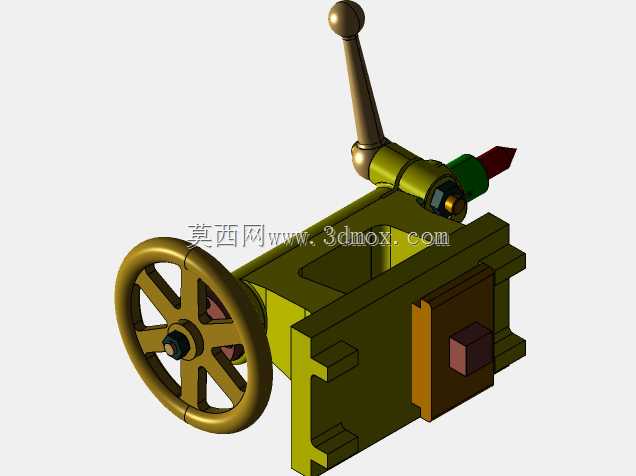

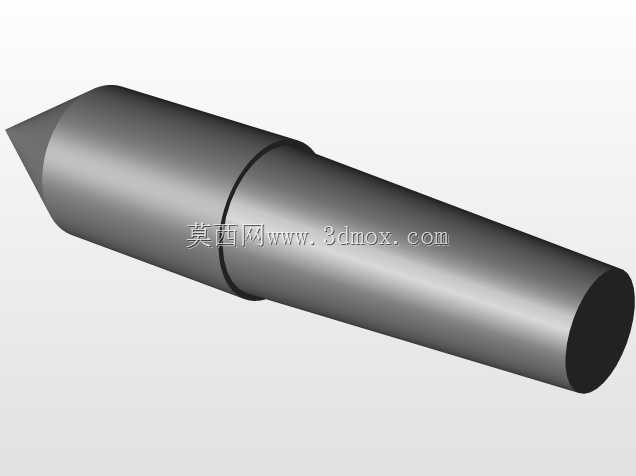

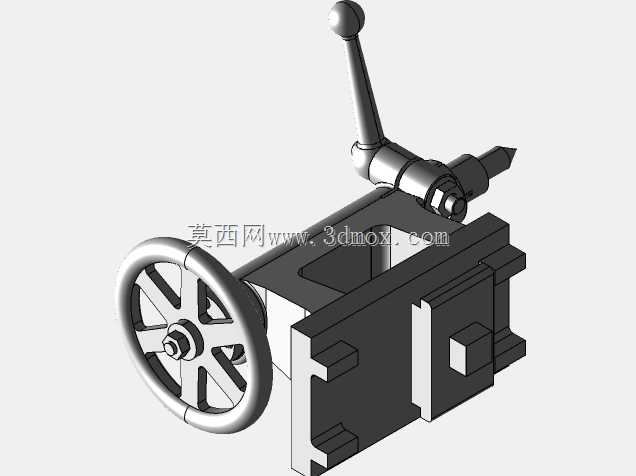

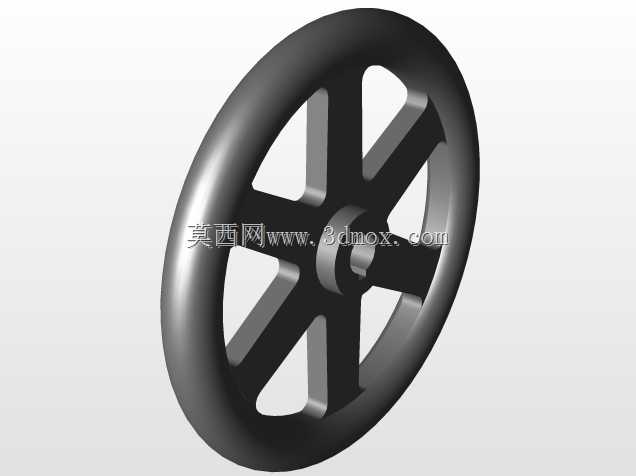

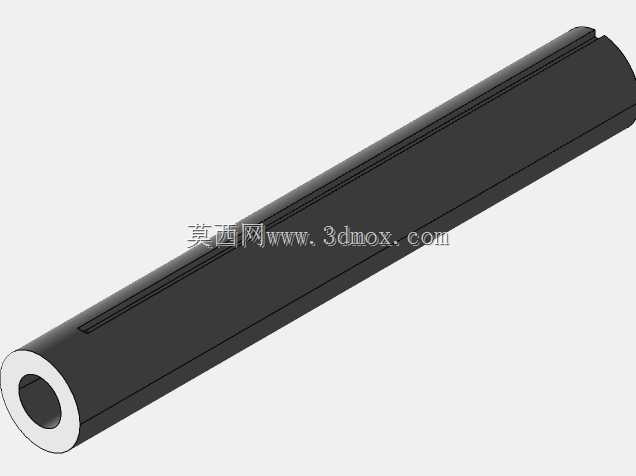

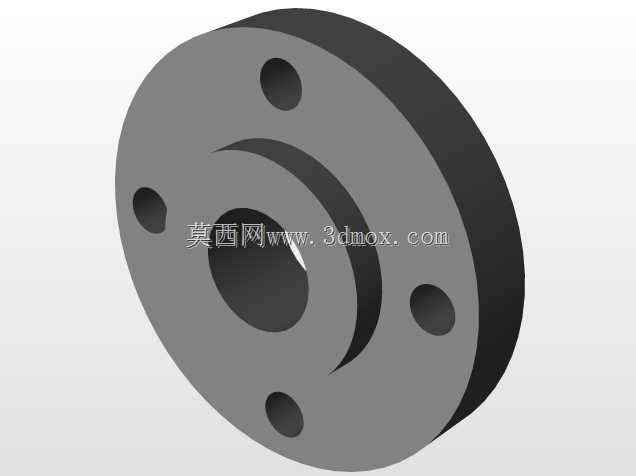

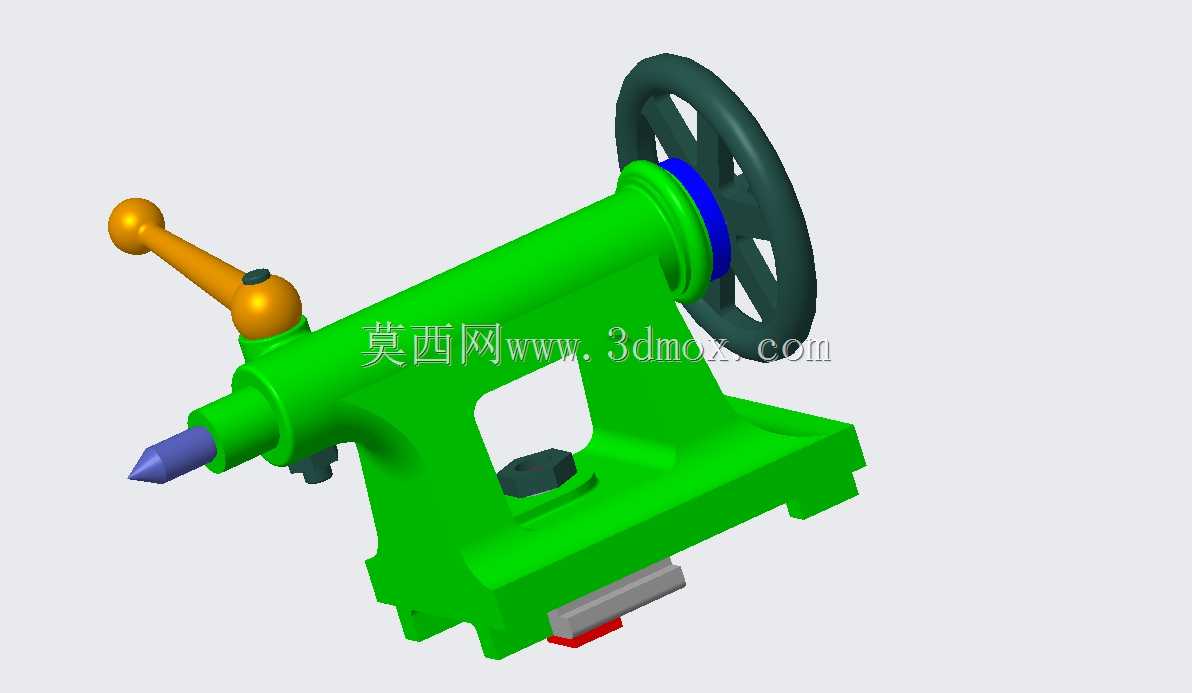

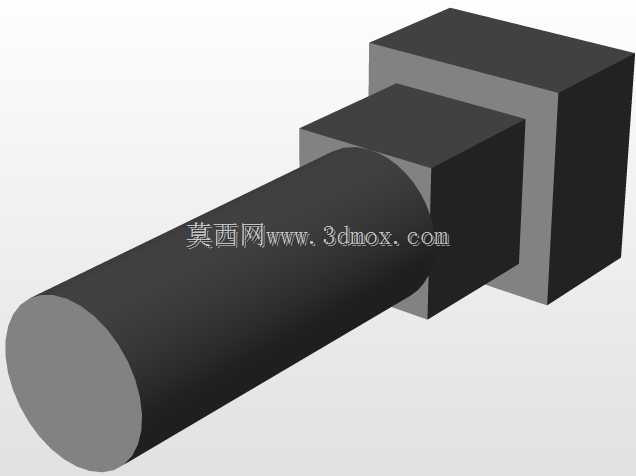

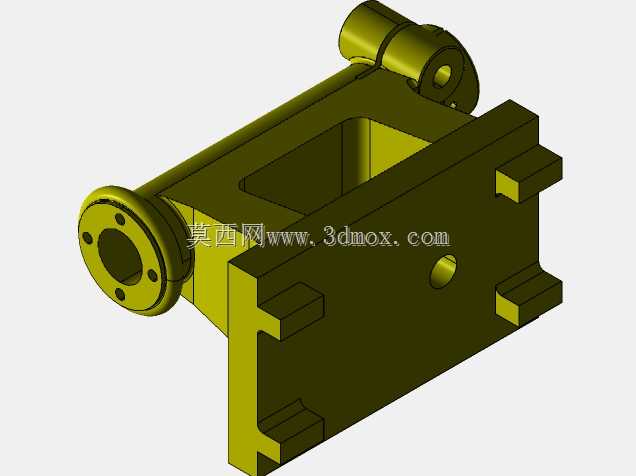

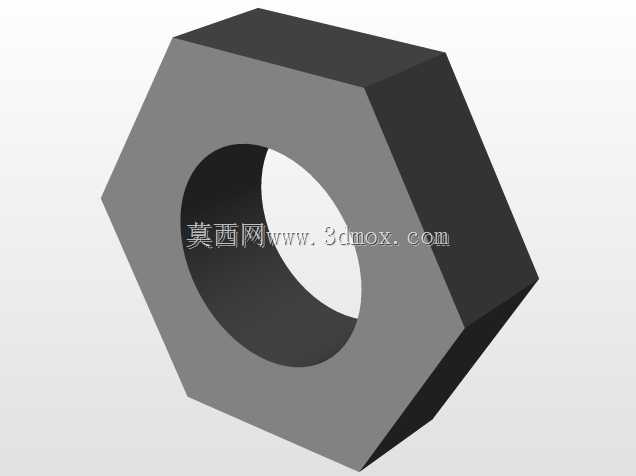

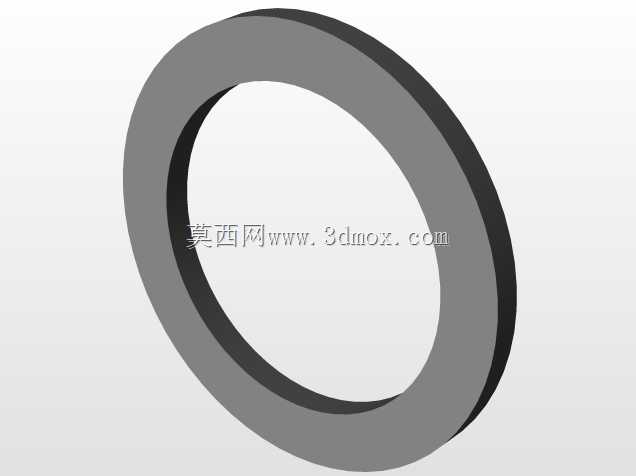

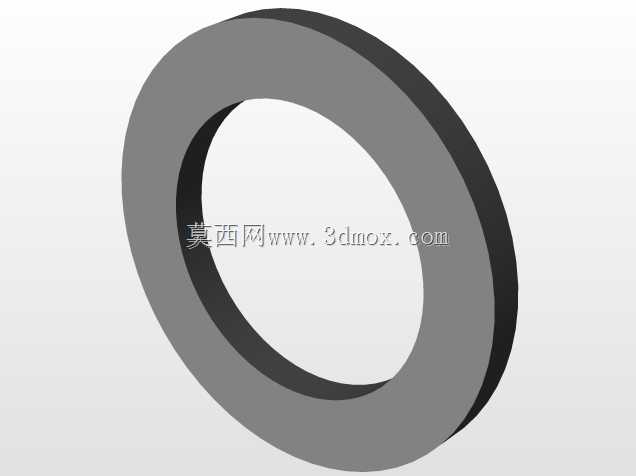

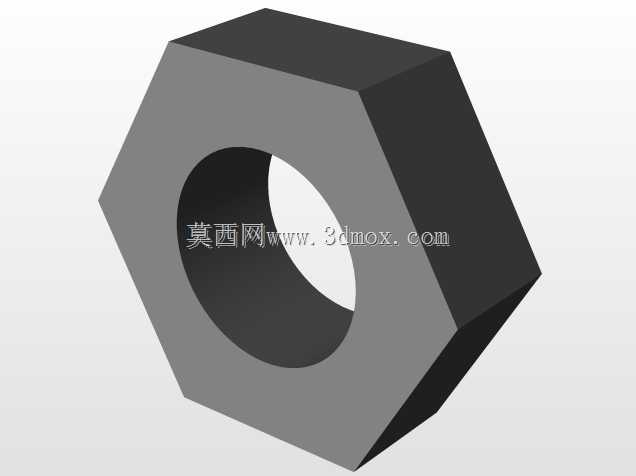

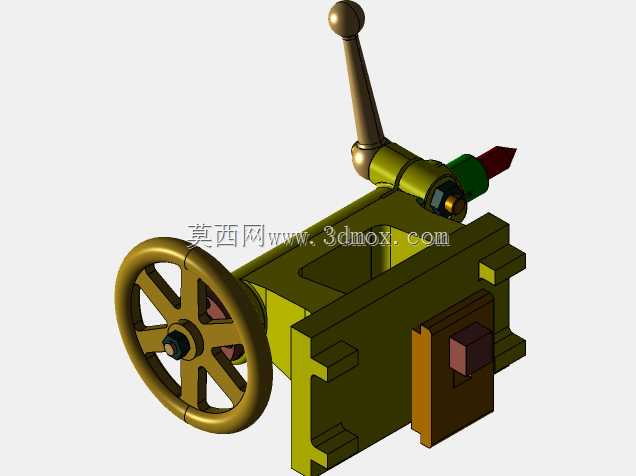

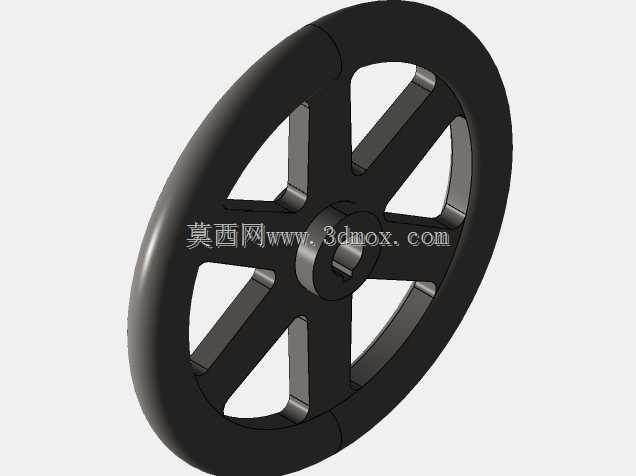

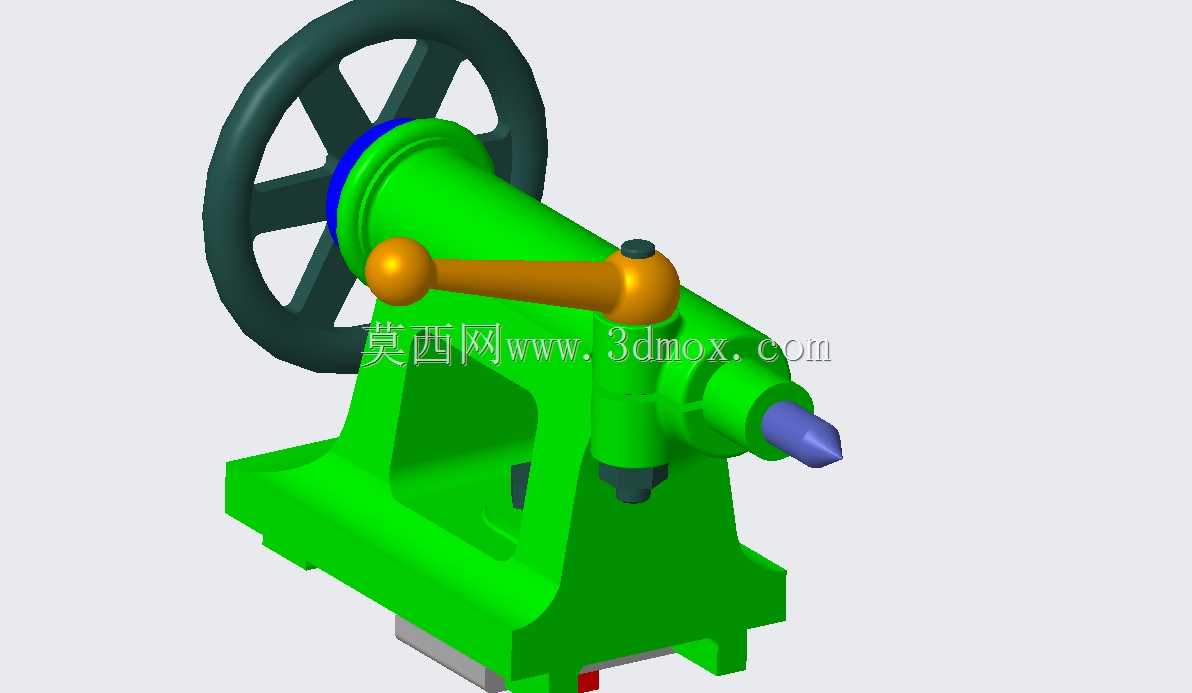

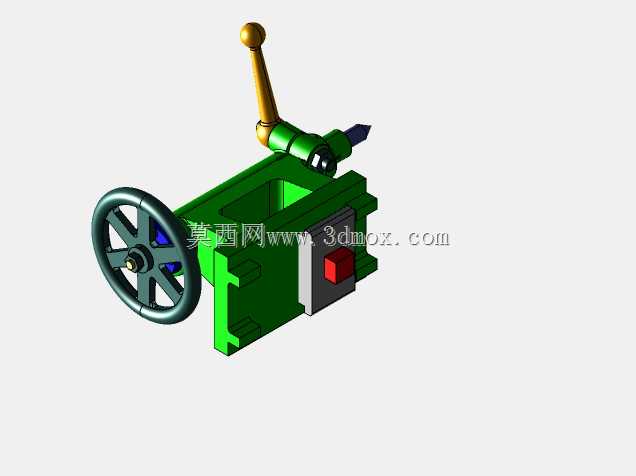

这款尾座是卧式车床核心配套功能部件，主要应用于普通卧式车床、数控卧式车床的轴类零件加工场景，在长轴类工件车削、端面钻孔、内孔镗削工序中承担核心支撑与进给作业功能，是保障长轴类零件加工精度、避免工件切削颤振的关键结构。在实际生产场景中，当加工长度超过卡盘单独夹持稳定阈值的轴类工件时，尾座可通过前端顶尖顶持工件端面的中心孔，与主轴卡盘形成两端支撑的装夹结构，大幅提升工件装夹刚性，抵消车刀切削过程中产生的径向切削力，避免长轴受切削力作用产生弯曲变形，有效保证加工后的圆柱度、同轴度精度；在钻孔、镗孔工序中，尾座套筒可带动安装在锥孔内的钻头、镗刀沿轴向进给，完成工件端面的中心孔加工、内孔镗削作业，拓展车床的加工工艺范围。从功能特性来看，该尾座设置了独立的操作手轮与锁紧手柄，转动尾部手轮可通过内部丝杠副带动套筒沿轴向平稳伸缩，实现顶尖的进退调节，适配不同长度工件的装夹顶持需求；侧面的锁紧手柄可在套筒调整到位后快速锁紧套筒位置，避免切削过程中套筒发生轴向窜动，保障加工过程的稳定性；底座部位设置了锁紧压板结构，可将尾座整体固定在床身导轨的任意轴向位置，适配不同长度规格工件的装夹需求，同时可根据加工需求偏移尾座中心，完成小锥度长轴的锥面车削作业。在设计思路上，该结构采用经典的卧式尾座布局，主体采用箱式铸铁结构设计，在保证整体结构刚性的同时降低结构自重，内部的丝杠螺母副采用梯形螺纹设计，具备良好的传动精度与自锁性能，手轮部位设置了防滑轮辐结构，操作时施力便捷，套筒与主体座孔采用高精度间隙配合，保证套筒伸缩的直线度，顶尖采用标准莫氏锥孔安装，可根据加工需求更换不同类型的顶尖、钻夹头等工装附件，适配多样化的加工需求。从安装边界来看，该尾座底座的导轨适配面与车床床身导轨的截面尺寸完全匹配，安装时可沿床身导轨顺畅滑动，整体轴向长度可覆盖常规中小型卧式车床的尾座安装空间，套筒的最大伸缩行程可满足常规轴类零件的顶持行程需求，顶尖中心高与对应车床的主轴中心高保持一致，安装后无需额外调整即可保证顶尖与主轴的同轴度，底座下方的锁紧块可适配床身导轨的下沿结构，锁紧后可保证尾座在重切削场景下不发生位移偏移，整体结构紧凑，操作维护便捷，可满足常规金属切削加工场景下的各类使用需求。
