柴油机油压监测报警集成管路组件

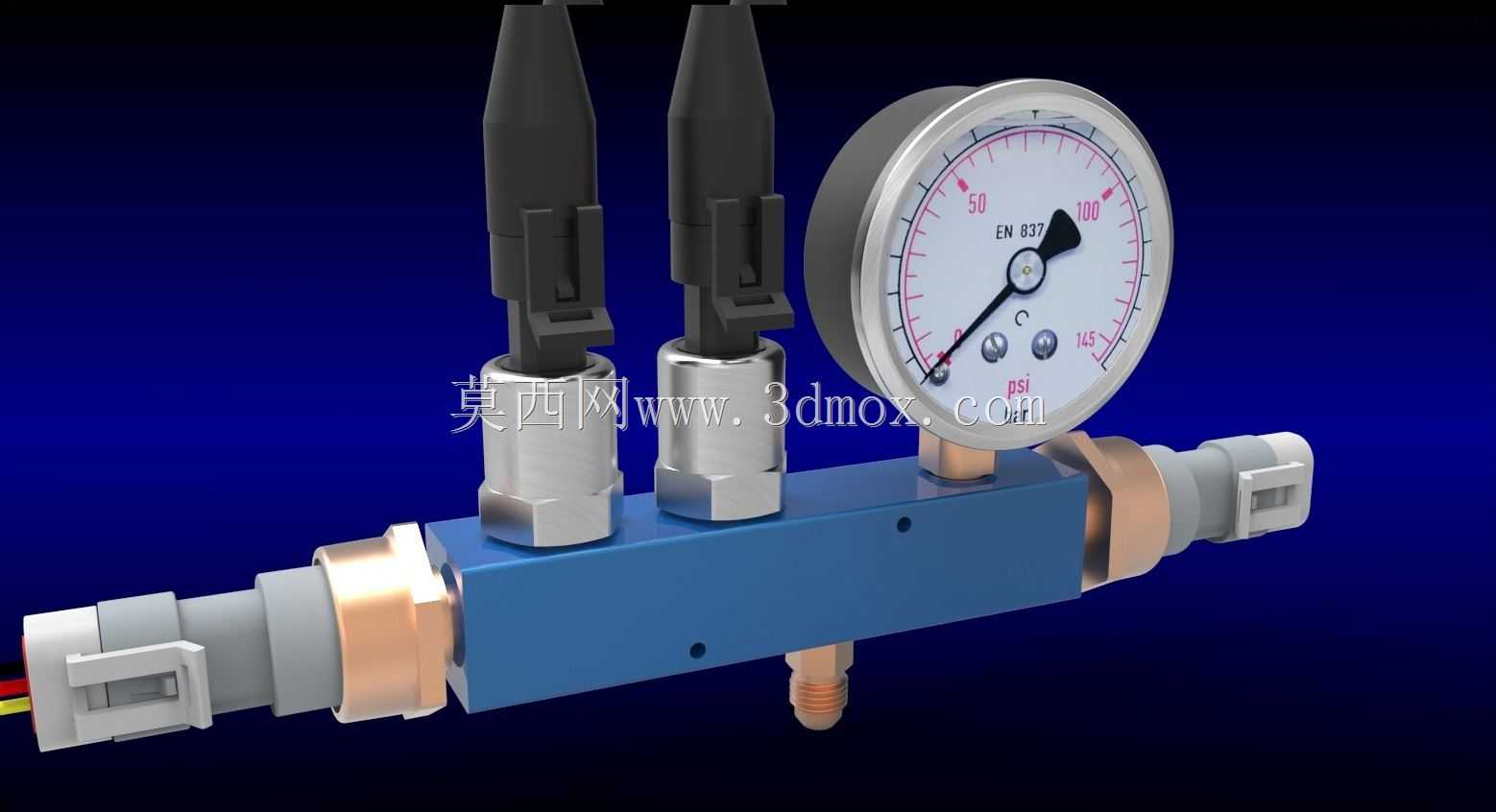

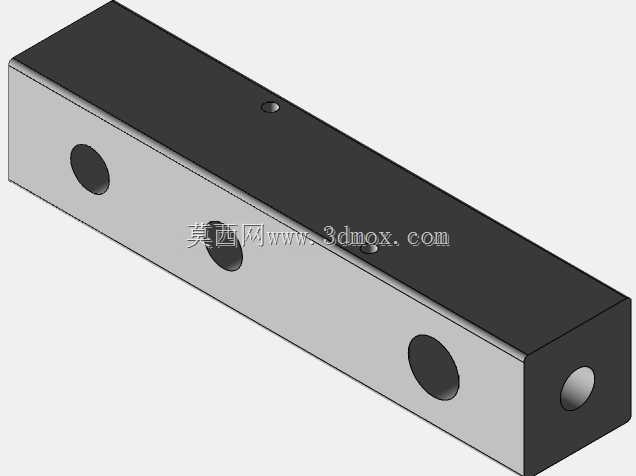

该油压安全报警管汇主要应用于柴油发动机润滑系统、液压动力单元的油压监测与异常报警场景，是工业动力设备油路系统中承担压力采集、超限预警、多回路信号传输功能的核心集成组件，可适配固定式柴油发电机组、工程机械设备动力舱、船用柴油推进系统等多类需要实时监控油路压力的工况环境，能够在油路压力偏离正常工作区间时快速触发报警信号，避免因供油不足、油压异常导致的动力部件干磨、密封件损坏、动力输出中断等故障。在实际使用过程中，该组件可同时接入两路压力检测开关与一路直读式压力表，无需在油路主体上分散开设多个检测接口，大幅减少油路外接点位的泄漏风险，歧管主体采用一体化流道设计，内部油路转角均做圆弧过渡处理，可有效降低液压油在管路内的流动阻力，减少压力传递过程中的数值偏差，保证压力检测数据的准确性。组件两端设计有快插式油路接头，搭配铜质密封衬圈，可直接与标准规格的液压油管快速对接，无需额外加工连接螺纹，安装过程便捷高效；主体安装面预留两个定位安装孔，可通过螺栓直接固定在设备舱的安装支架上，安装边界紧凑，整体横向长度适配多数中小型柴油机的舱内剩余安装空间，不会与周边的油管、线束、散热部件产生安装干涉。设计过程中充分考虑柴油机工作时的持续振动工况，所有外接传感器接口均做了加厚凸台处理，接头与主体连接位置增加防松结构，可长期承受高频振动不会出现接口松动、渗油问题；主体采用硬质金属材质加工，表面做防锈氧化处理，可适应机舱内高低温交替、油污附着的复杂工作环境，有效延长组件的整体使用寿命。集成式的结构设计将原本分散布置的压力表、压力报警开关整合在同一管汇上，既减少了油路外接管路的数量，让舱内管路排布更加整洁规整，也降低了多接头连接带来的泄漏隐患，同时压力直读表与电子报警开关的组合配置，既可以让运维人员现场直观读取当前油路实时压力值，也可以将压力异常信号传输至设备控制系统，实现远程报警与自动保护停机的联动功能，全方位保障动力设备的油路运行安全。
