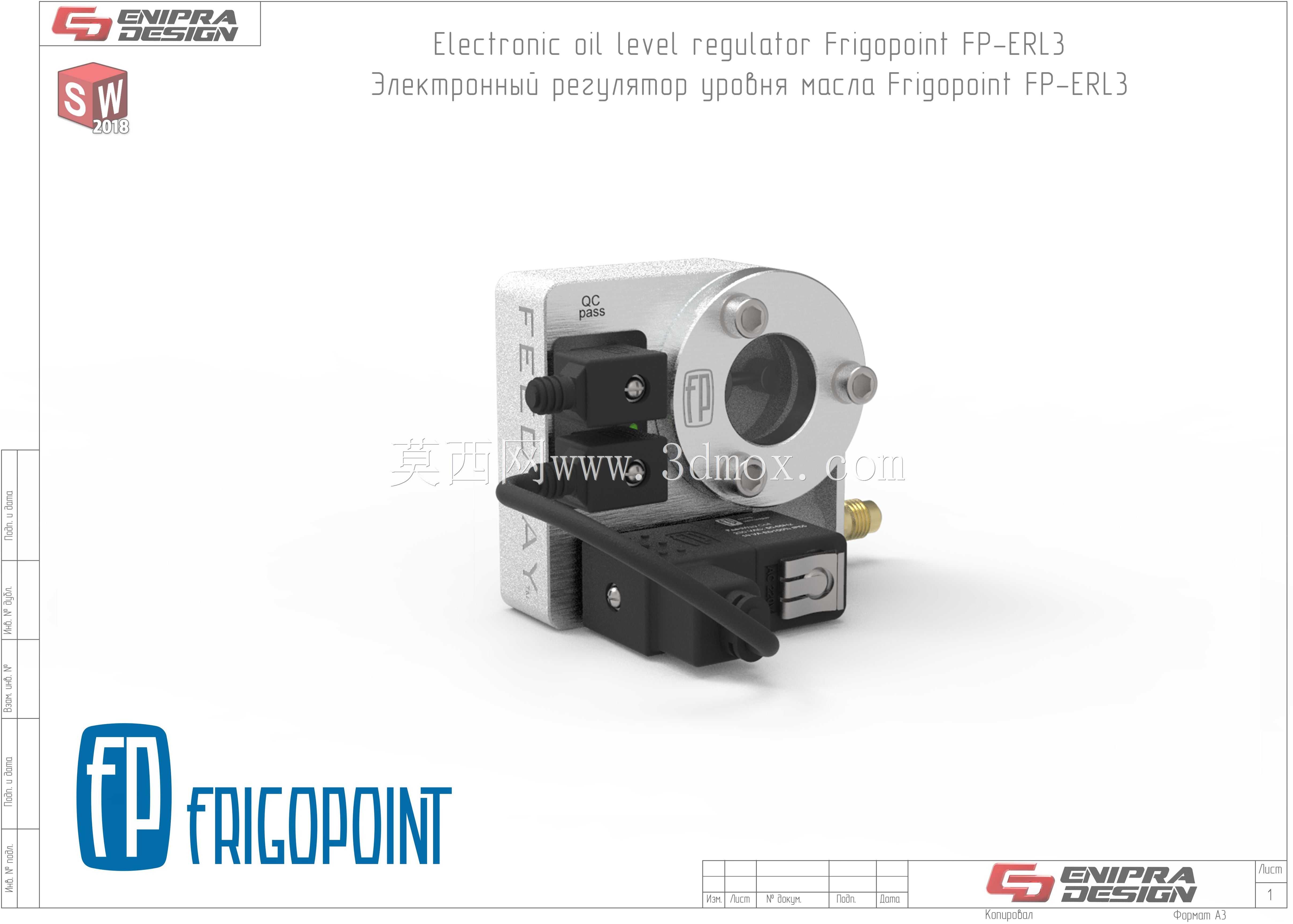

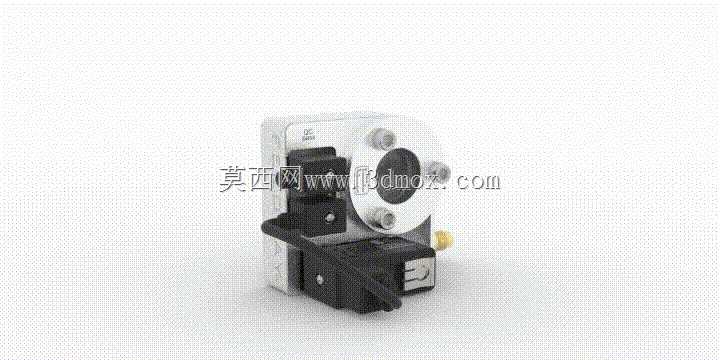

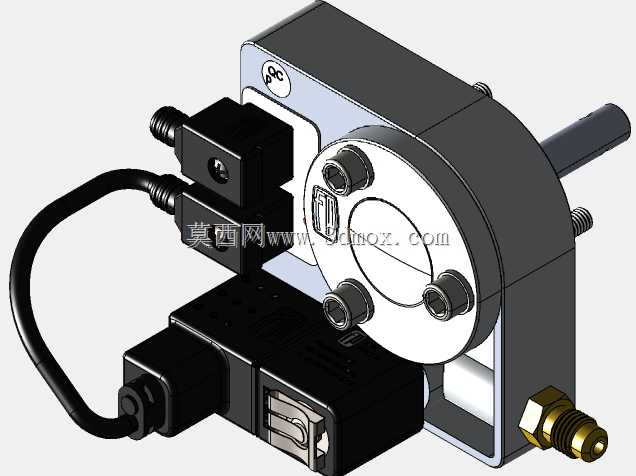

制冷系统用电子油位调节器结构设计

这款电子油位调节器主要应用于商用制冷、冷链冷藏、工业冷冻机组的制冷压缩机润滑系统中，是保障压缩机组稳定运行的核心配套部件。在多机并联的制冷压缩机组场景里，不同压缩机运行负载存在动态差异，曲轴箱内的润滑油会随制冷剂管路发生迁移，容易出现部分压缩机缺油磨损、部分压缩机油位过高引发液击的故障，这款油位调节器正是为解决这类油位失衡问题设计，能够实时监测压缩机曲轴箱内的润滑油液位，自动完成润滑油的补给与液位平衡控制，确保每台并联压缩机始终维持在合理的油位区间，避免润滑失效带来的设备损坏风险。从功能特性来看，这款调节器集成了液位检测、油路通断控制、状态反馈的一体化功能，无需额外搭配复杂的外接检测元件，即可独立完成油位的闭环调节，当检测到油位低于设定安全阈值时，会自动开启油路补油通道，从系统共用的储油器中引入润滑油，待油位回升至标准工作区间后自动切断补油通路，同时设备上预留的状态标识位能够直观反馈当前的油位状态与设备工作状态，方便现场运维人员快速排查系统异常。在设计思路上，这款产品采用了模块化的结构布局，将检测腔体、控制阀体、电气连接模块做了分区设计，检测腔体采用直通式的流道结构，能够减少润滑油流动的阻力，同时避免杂质沉积卡滞阀体动作；控制模块与油路腔体做了密封隔离设计，既能够适配制冷系统内制冷剂与润滑油混合的介质环境，也能避免油气渗漏影响电气元件的使用寿命，整体外壳采用耐低温、耐制冷剂腐蚀的材质，能够适应冷藏场景下低温、高湿的工作环境，不会因长期处于低温环境出现材质脆化、密封失效的问题。从外形与安装边界来看，这款调节器采用法兰式的安装接口，能够直接匹配主流半封闭、全封闭制冷压缩机的曲轴箱观察窗安装位，无需对压缩机本体做额外改装即可完成替换安装，整体外形紧凑，安装后突出压缩机本体的尺寸控制在合理范围内，不会挤占机组内的管路布线空间，设备上的油路接口、电气接口都设置在便于操作的方位，在多机组并排安装的狭小机房空间内，也能轻松完成管路连接与接线调试，适配不同规格的并联制冷机组安装需求。
