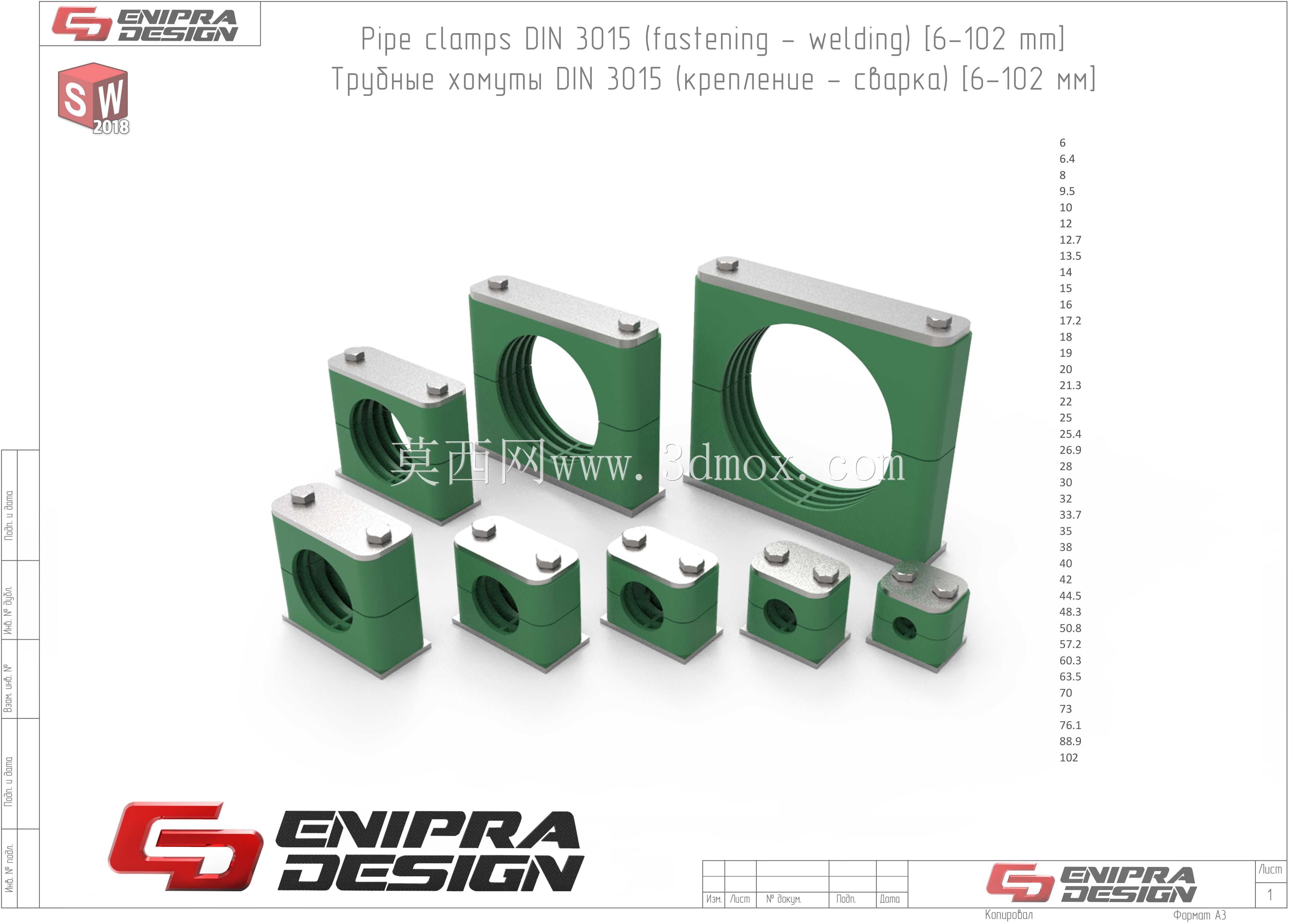

DIN3015标准紧固焊接式管夹系列

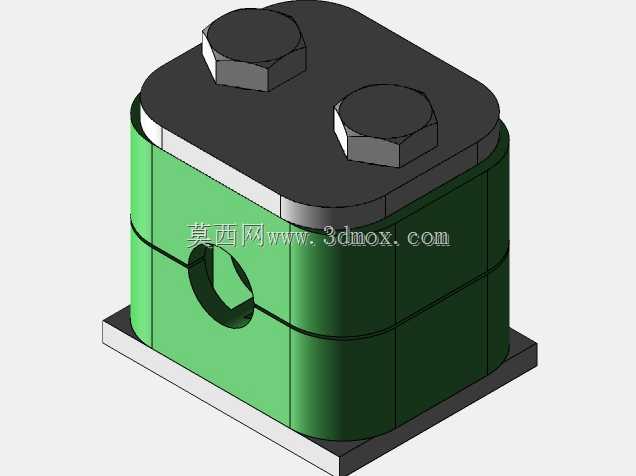

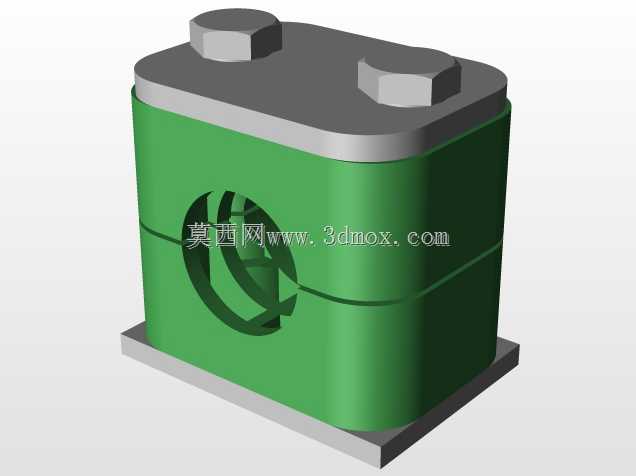

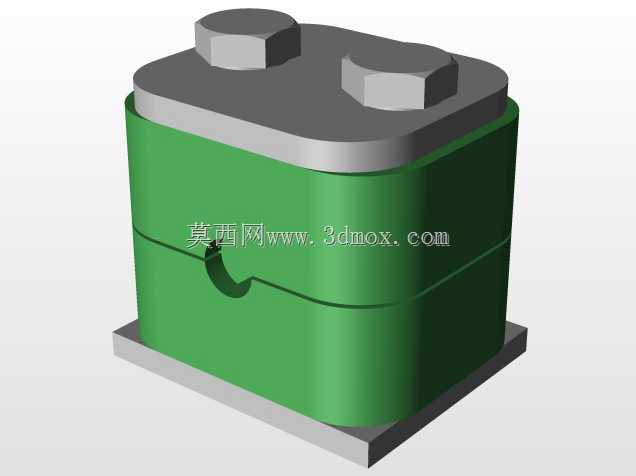

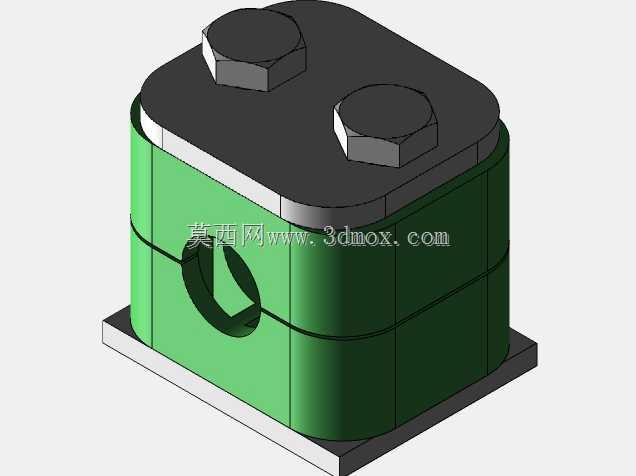

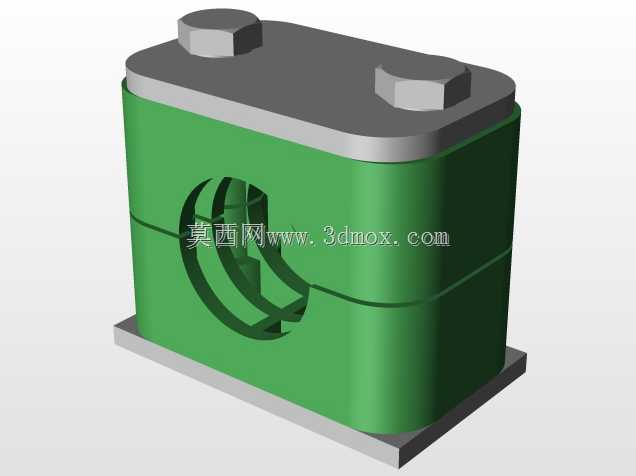

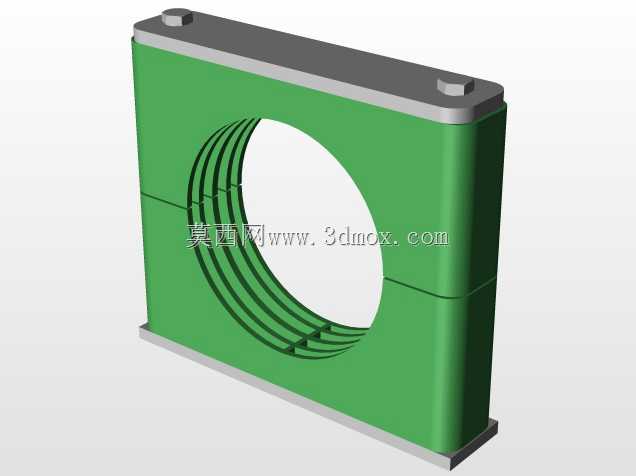

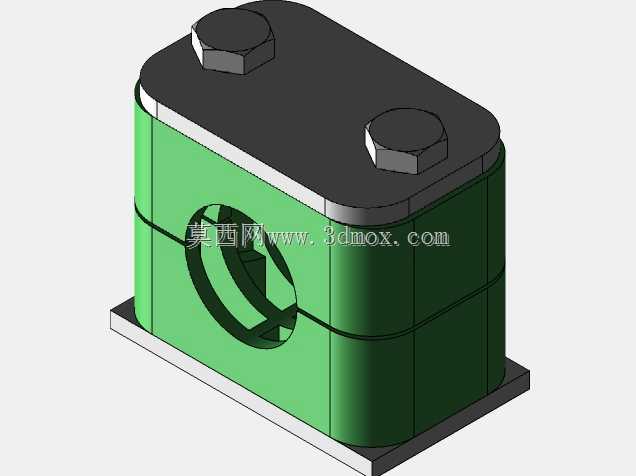

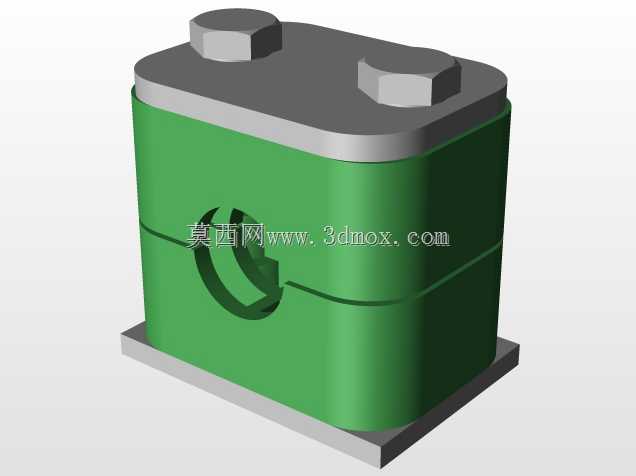

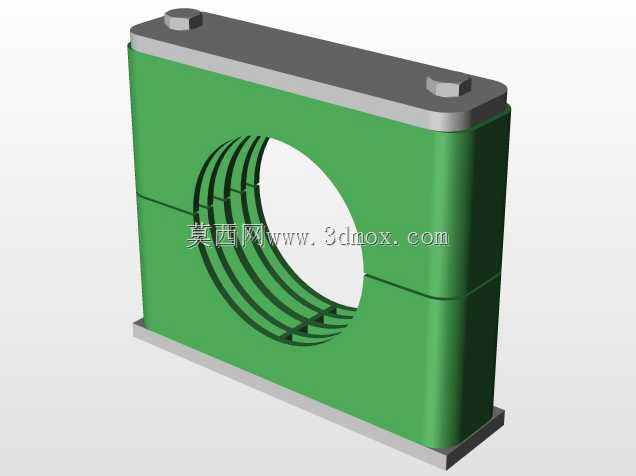

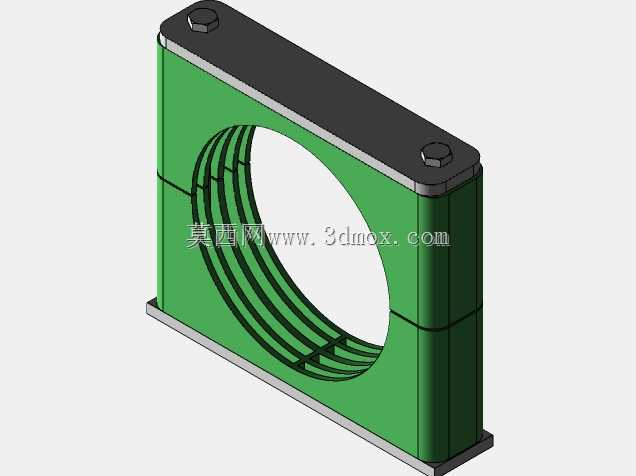

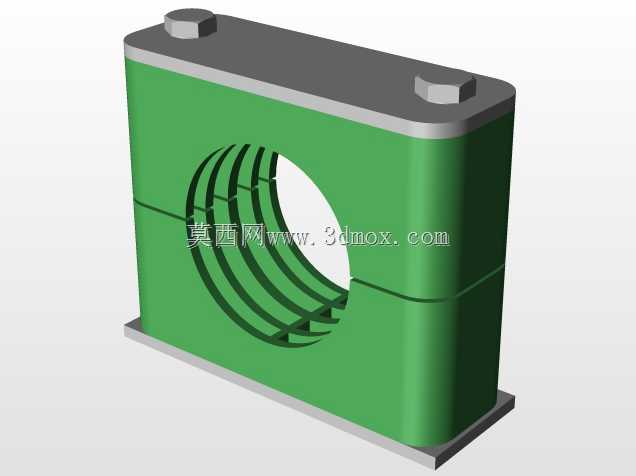

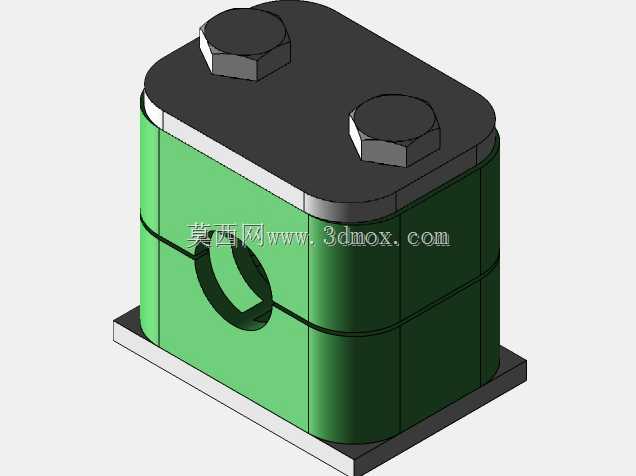

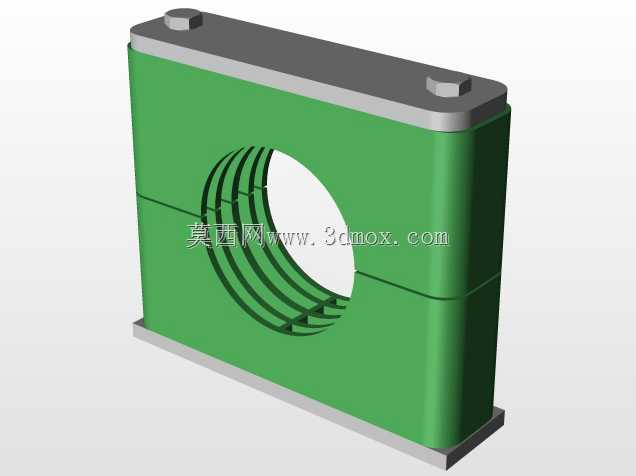

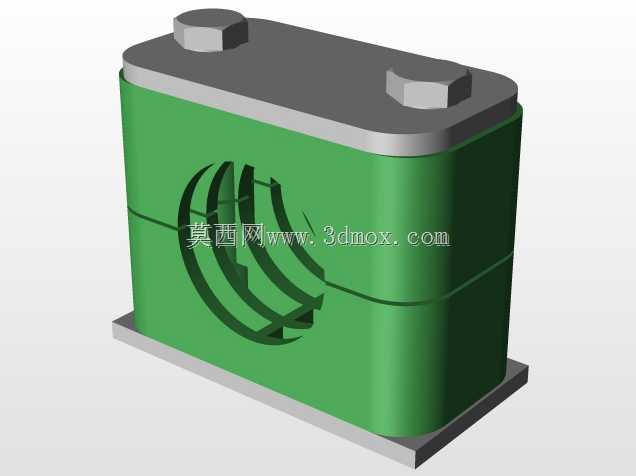

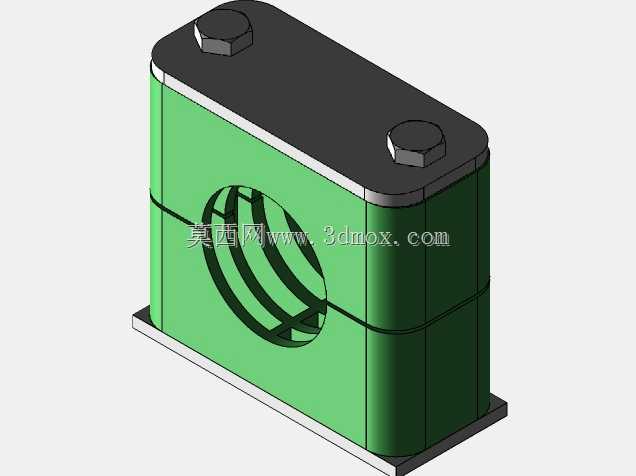

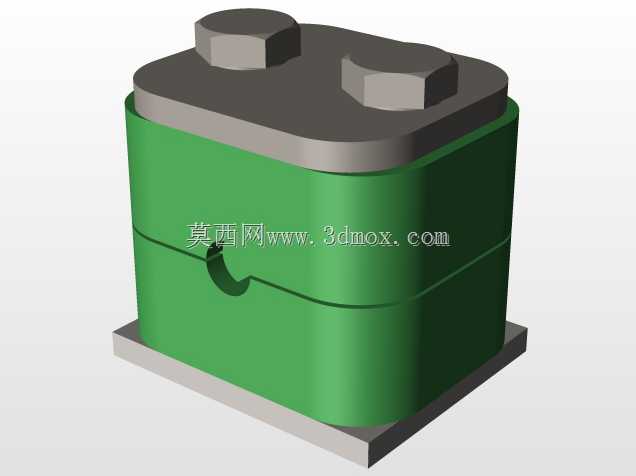

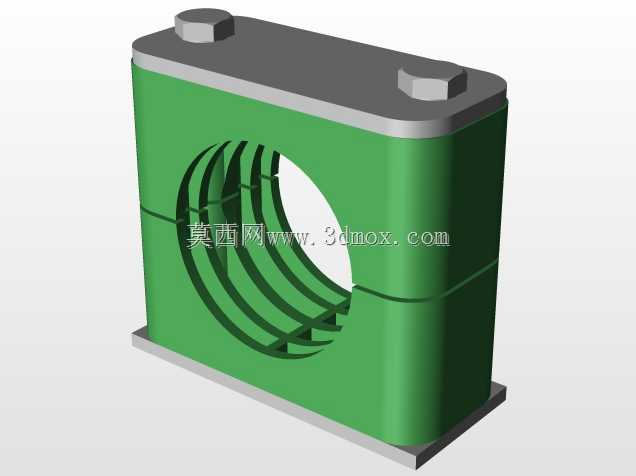

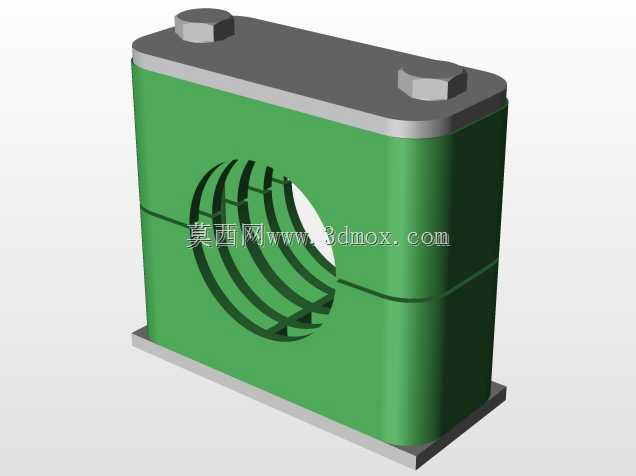

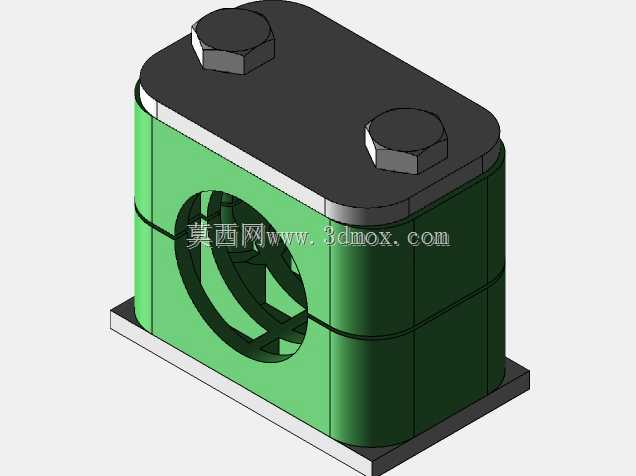

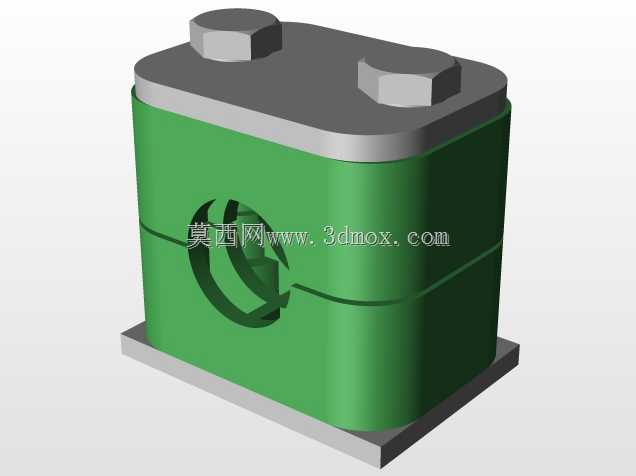

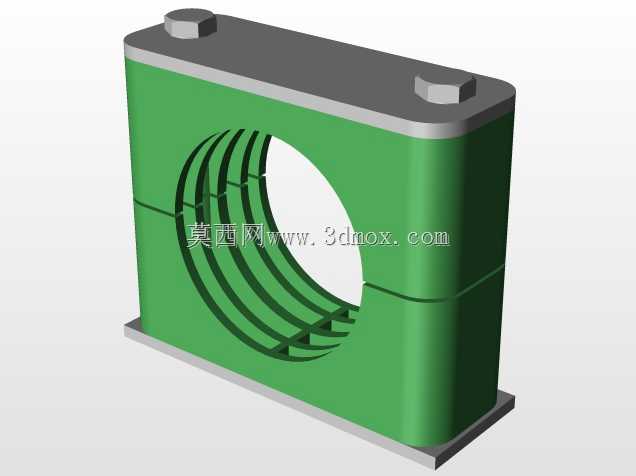

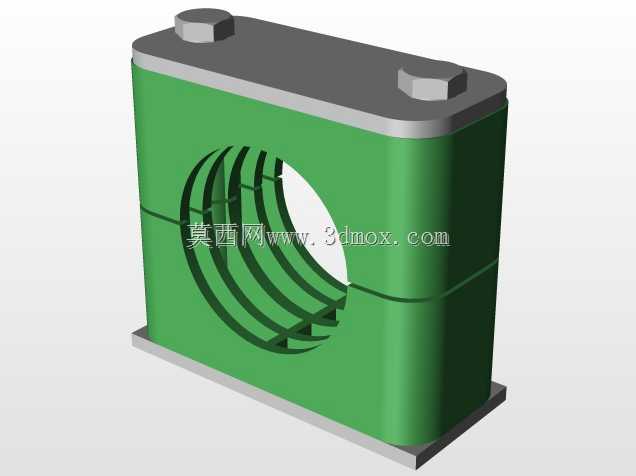

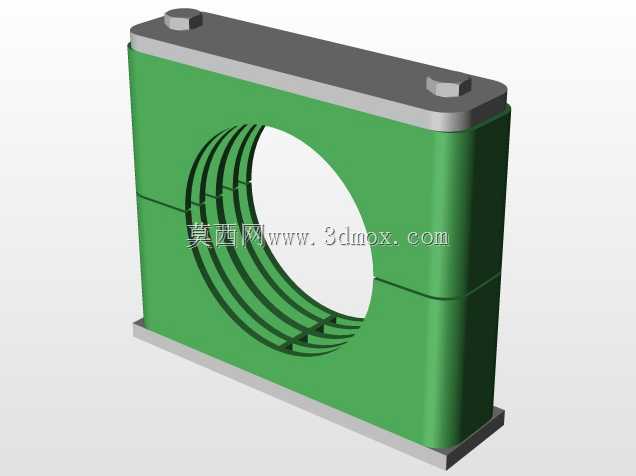

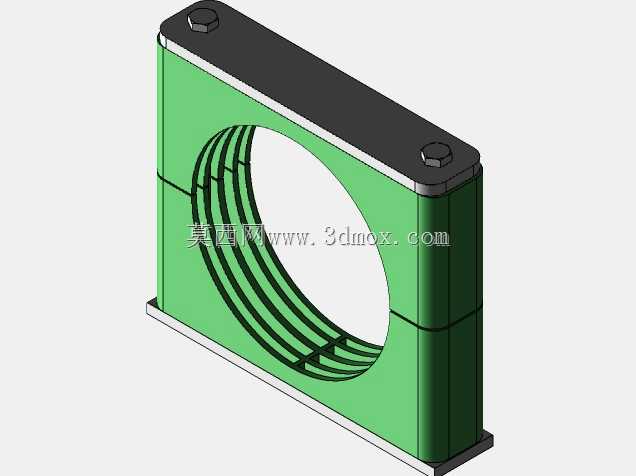

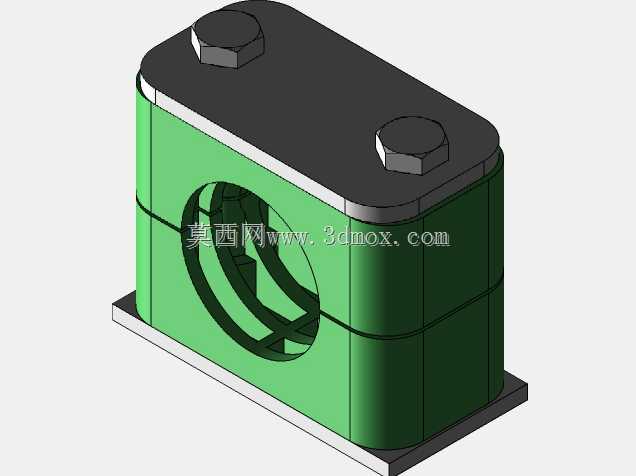

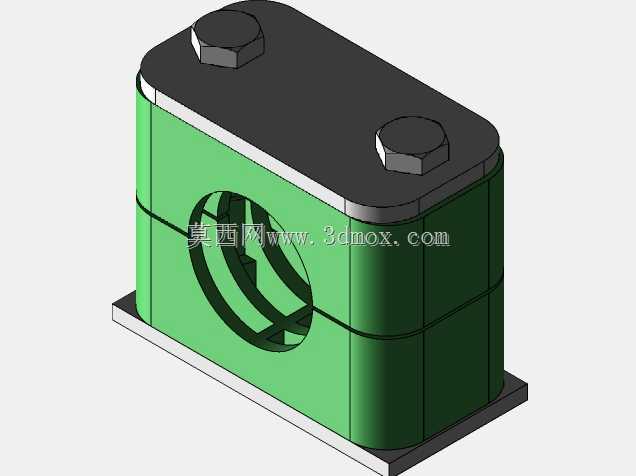

这款管夹主要应用于液压系统管路、工业流体输送管道、重型设备液压站、船舶管路排布、工程机械液压管线等场景，核心作用是对不同外径的硬质管路进行刚性固定，避免设备运行过程中管路受振动、压力冲击产生位移、磨损、接头松脱等问题，相比轻型塑料管夹，该款焊接式管夹可适配更高压力等级的管路固定需求，在冶金设备、风电液压系统、重型机床液压回路、港口机械管线布置中都有广泛应用。该系列管夹采用上下对合的夹体结构，夹体内腔为适配圆管的圆弧曲面，上下夹体通过两端的紧固螺栓实现锁紧，夹体底座为焊接式安装结构，可直接焊接在设备钢结构支架、机身基体、预制管廊架上，无需额外打孔安装固定，适配安装空间紧凑、无法采用螺栓固定基座的安装场景。夹体主体采用增强尼龙材质内嵌金属加固层，既具备足够的抱紧力约束管路，又能通过非金属材质的缓冲特性吸收管路运行时的振动，避免金属管夹与管路硬接触造成管壁磨损，上下夹体的金属盖板可分散螺栓锁紧力，避免锁紧时夹体受力开裂，提升整体结构强度。设计过程中严格遵循DIN3015标准的尺寸规范，覆盖6mm到102mm的常用管路外径规格，每个规格的夹体内腔圆弧尺寸与对应外径管路的公差适配，抱紧后不会出现管路压痕或夹持松动的问题；安装边界上，不同规格的管夹整体宽度、高度、螺栓孔间距都随适配管径成比例递增，最小规格适配6mm管路时整体尺寸小巧，可密集排布在狭小的阀组区域，最大规格适配102mm管路时底座焊接面足够宽，焊接后可承受大口径管路的重量与流体冲击载荷，安装时只需先将下夹体底座焊接在预设安装位置，放入管路后扣合上夹体，穿入螺栓按对应扭矩锁紧即可完成固定，后期管路维护时只需松开螺栓即可拆卸调整管路位置，无需破坏焊接基座。该系列管夹的结构设计充分考虑了工业现场的复杂工况，夹体材质耐油污、耐弱腐蚀，可在常规工业车间、户外设备、船舱等环境下长期使用，不会因接触液压油、切削液出现材质老化失效的问题，不同规格的管夹可组合使用，在同一块安装支架上实现不同管径管路的分层排布，让管路走向整齐规整，便于后期的管路检修与故障排查，同时规整的管路排布也能避免管路之间相互干涉摩擦，延长整套管路系统的使用寿命。
