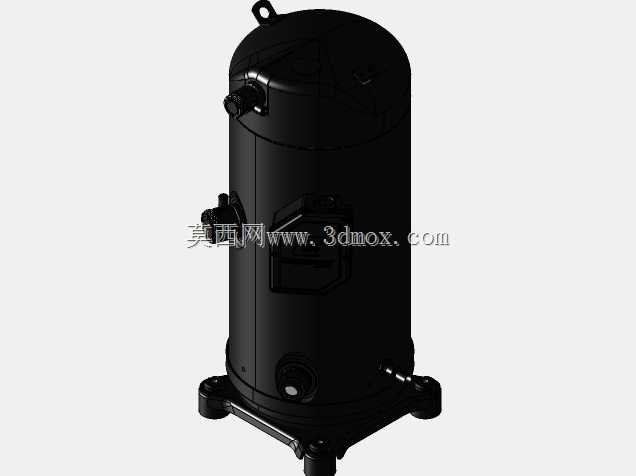

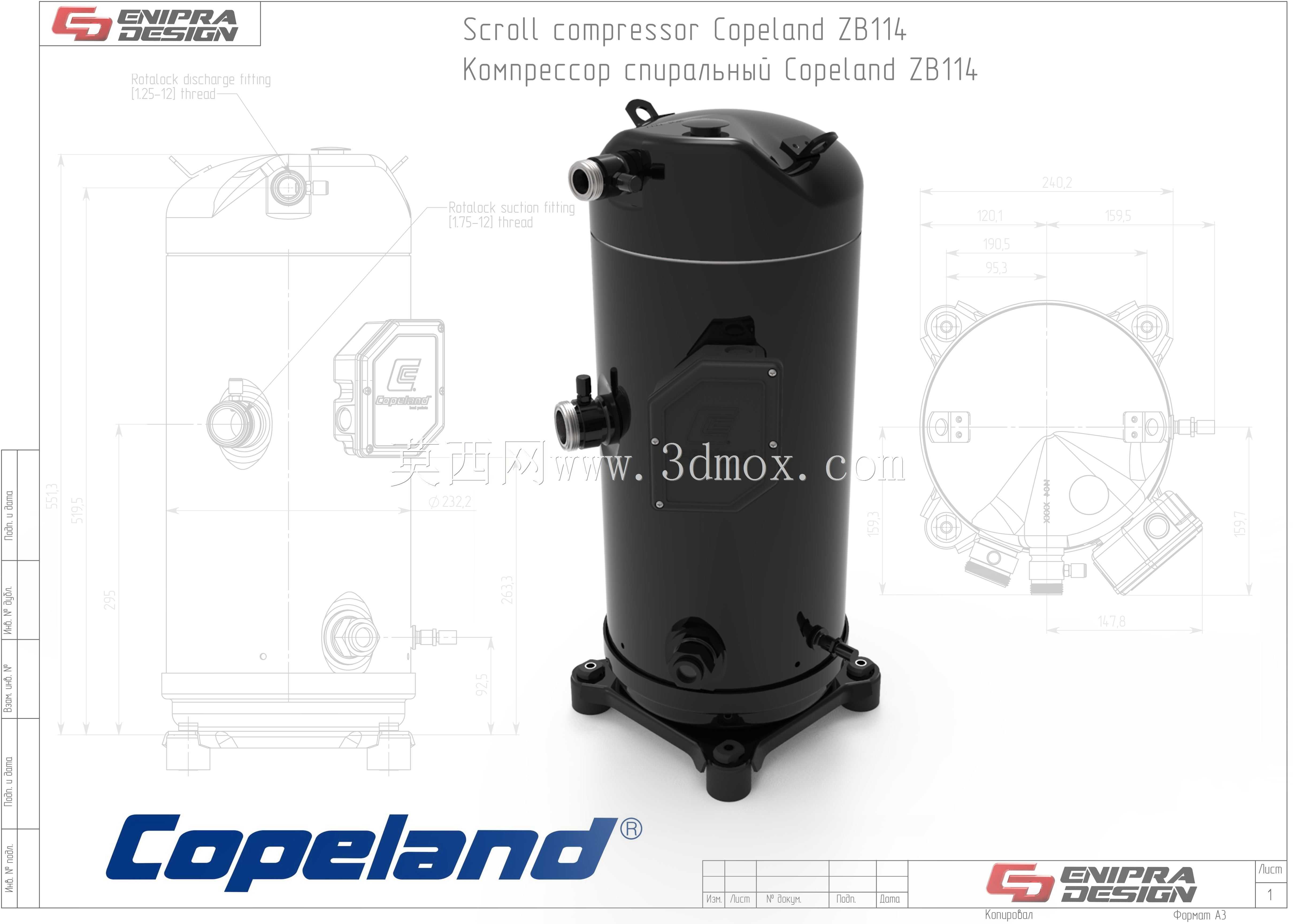

谷轮ZB114涡旋制冷压缩机结构设计

这款涡旋压缩机主要面向商用制冷场景设计，可广泛应用于中小型冷库、商超冷柜、工业冷水机组、冷链运输制冷单元等需要稳定冷源输出的场合，作为制冷循环的核心动力部件，它承担着吸入低温低压气态制冷剂、将其压缩为高温高压气态后输送至冷凝端的核心作用，是整套制冷系统实现热量搬运的动力核心。在实际运行过程中，该设备依靠内部精密配合的动静涡旋盘的相对公转运动，形成连续变化的封闭压缩腔，相比传统往复式压缩机，它的吸气、压缩、排气过程连续平稳，气流脉动小，运行时的振动与噪音控制表现更优，同时因为没有往复运动的活塞连杆组件，运动部件的磨损量更低，长期运行的可靠性更强，能适配中低温工况下长时间连续运行的使用需求。从产品设计思路来看，整体采用立式封闭筒体结构，将涡旋压缩组件、内置电机、供油润滑结构全部集成在密封钢质壳体内，既可以减少制冷剂泄漏风险，也能通过壳体的结构强度保护内部精密组件免受外界磕碰损伤；筒体侧面预留的吸排气接口采用标准化管径设计，可直接匹配对应规格的制冷管路，无需额外定制转接件，底部的安装脚座采用四点对称布局，每个脚座都预留了固定安装孔，安装时可通过螺栓将整机固定在机组机架上，脚座与筒体之间的结构经过强化处理，能承受设备启停时的轻微振动与管路应力，避免长期运行出现连接松动问题。在外形与安装边界上，整机为圆柱立式形态，整体径向尺寸紧凑，不会占用过多机组横向安装空间，顶部预留的吊装结构可方便设备在安装现场的吊运就位，筒体侧面的接线盒位置做了防水防尘结构设计，可适配机房、户外机组等不同安装环境的防护要求；设计时充分考虑了现场安装的操作空间，各个接口的朝向与间距都预留了足够的管路连接操作余量，安装人员无需额外调整设备姿态即可完成管路与线路的接驳。设备的润滑系统采用内置压差供油设计，可在压缩机运行时自动将底部润滑油输送至各个运动摩擦副，保证涡旋盘、轴承等部件的润滑效果，减少运行磨损，延长整机使用寿命，同时内置的电机采用制冷剂冷却设计，运行时依靠回流的低温气态制冷剂带走电机热量，无需额外配置散热风扇，进一步简化了整机结构，降低了运行时的额外能耗。
