CH340G USB转串行转接模块结构设计

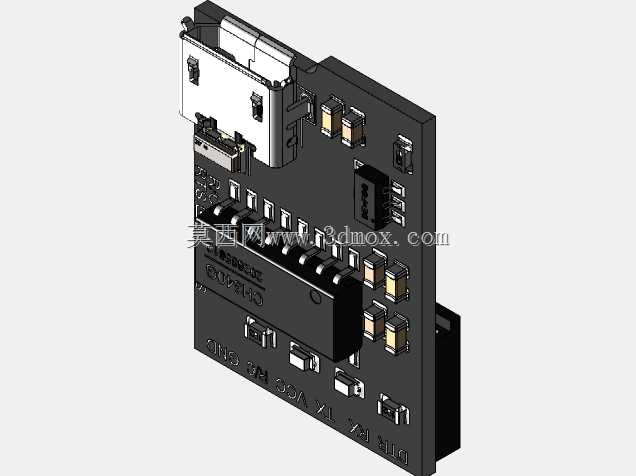

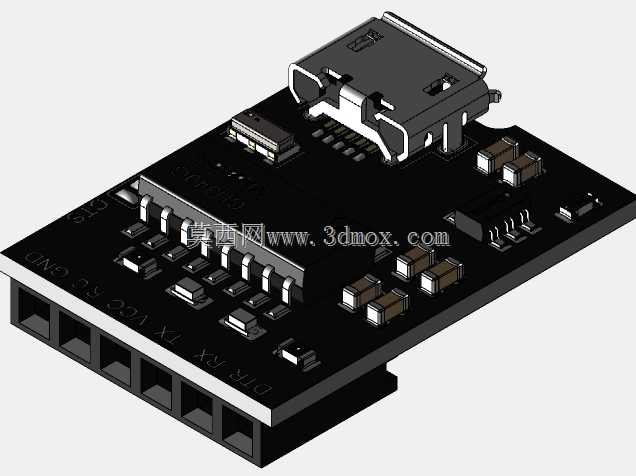

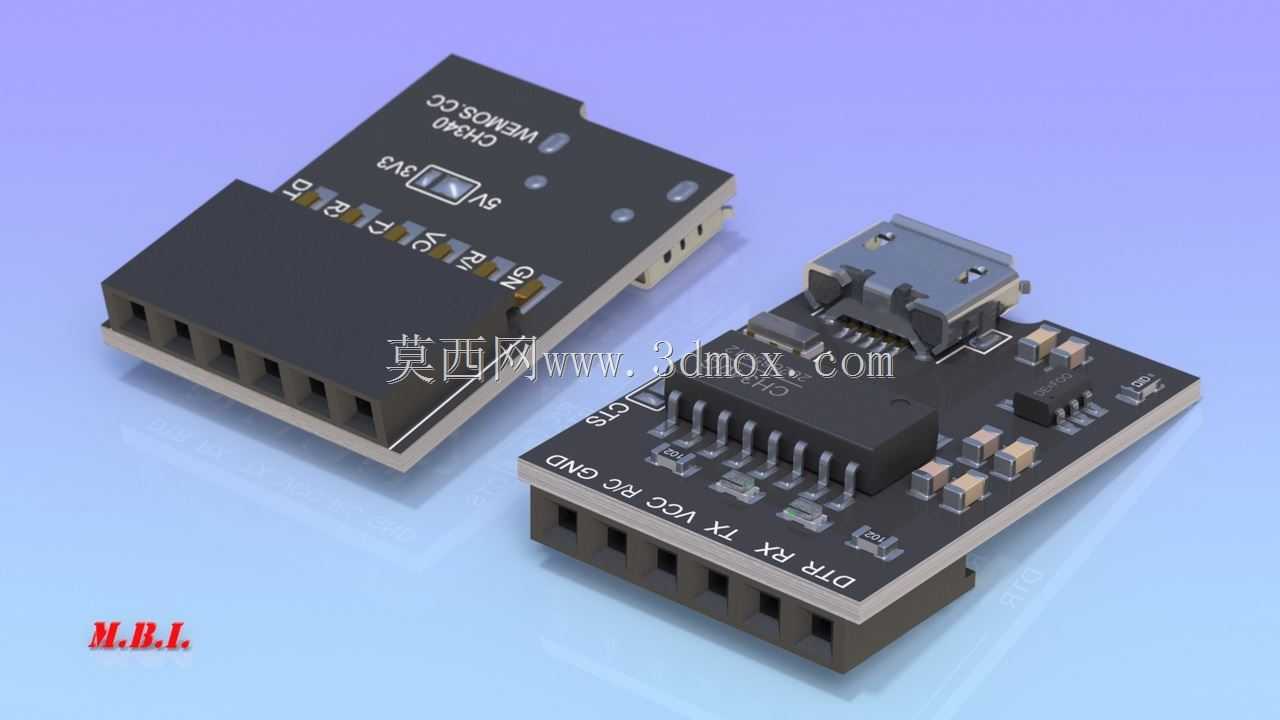

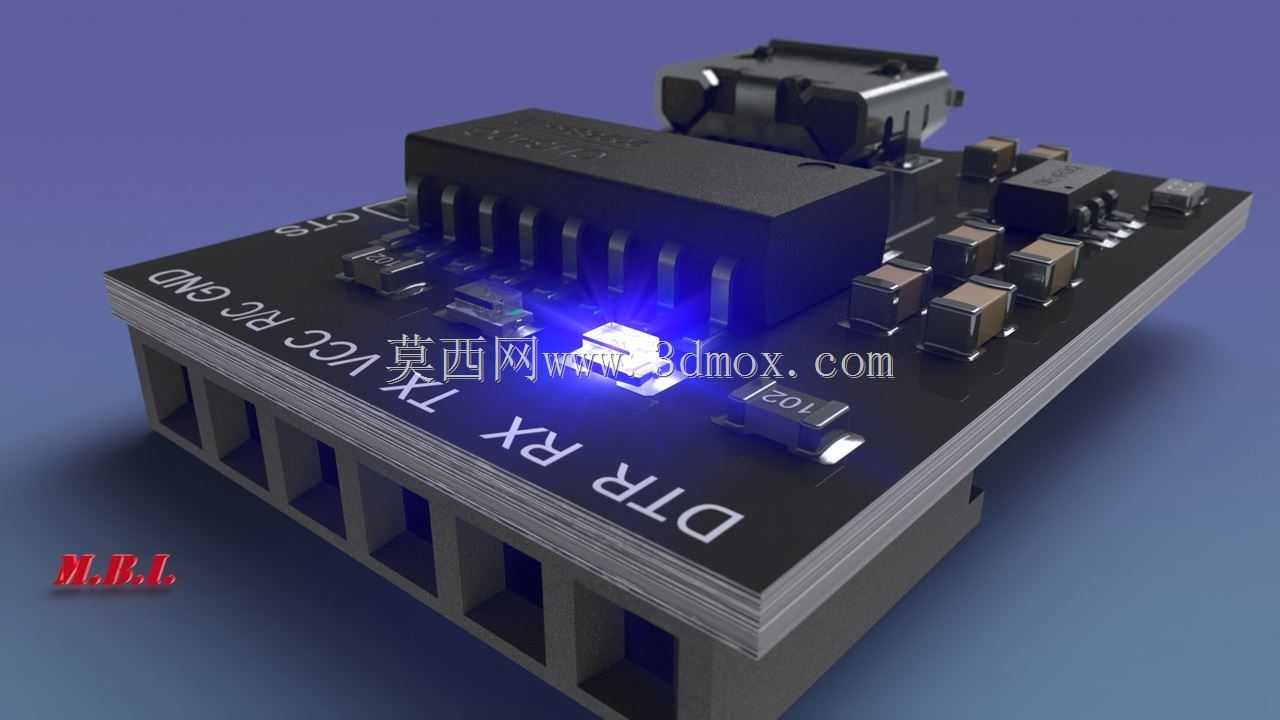

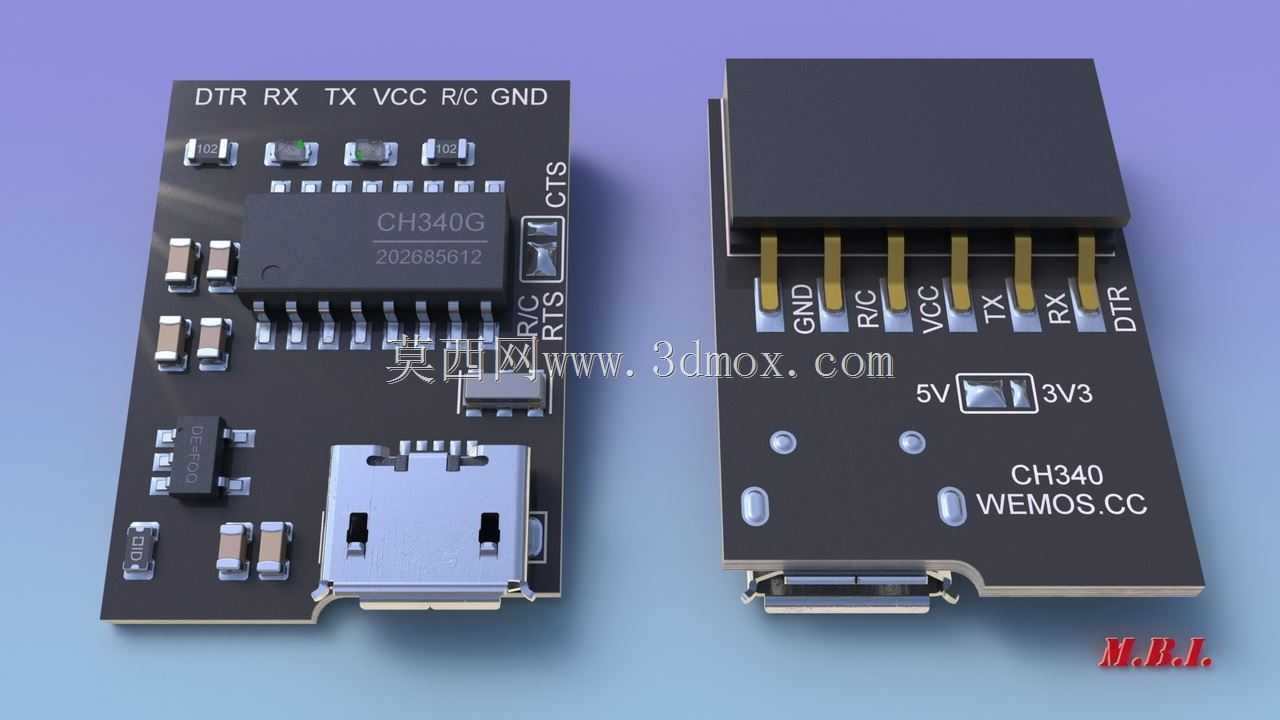

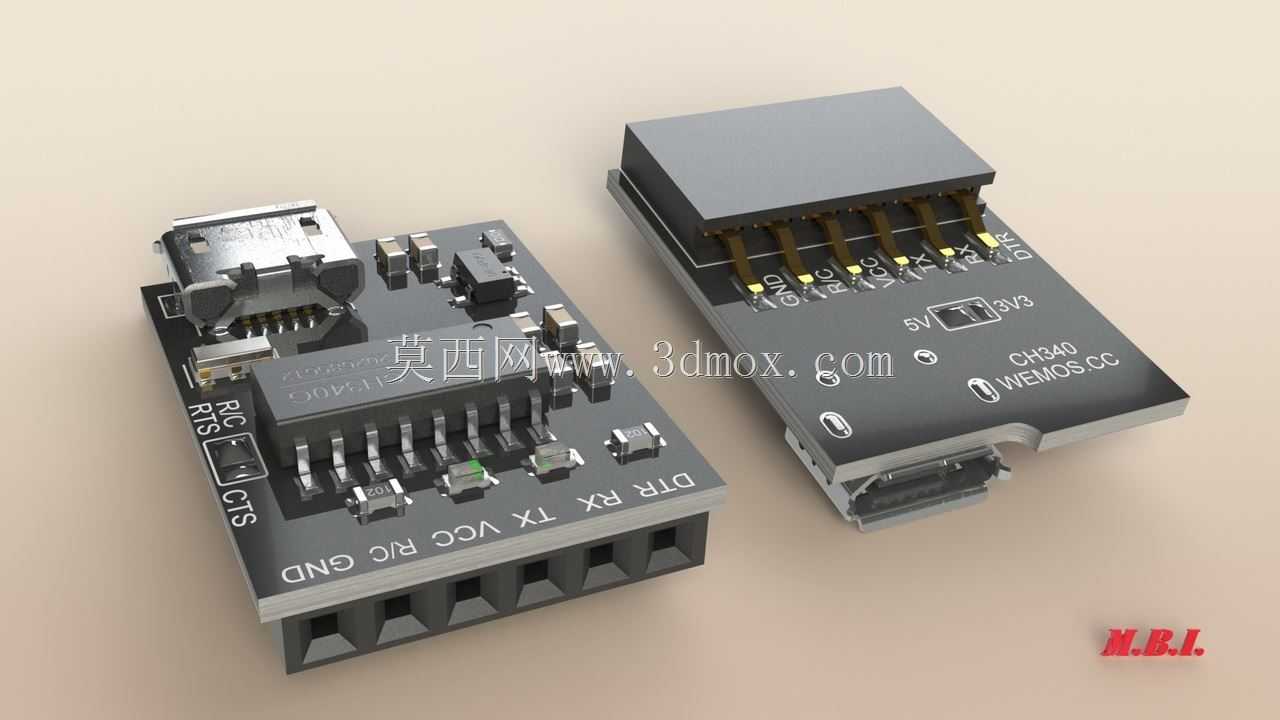

这款CH340G USB转串行转接模块，是电子开发、嵌入式调试场景中极为常用的通讯转换部件，主要承担USB总线与TTL串行通讯接口之间的协议转换功能，能够让不具备原生串口的现代计算机，通过通用USB接口连接单片机开发板、串口传感器、工业串口外设等设备，完成程序烧录、数据透传、设备调试等核心工作，在创客开发、工业小设备通讯适配、教学实验场景中都有极高的使用频次。模块整体采用双层PCB板载设计，核心转换芯片CH340G布置在板身中部区域，板载USB接口选用通用性极强的Micro USB座，布置在板端边缘位置，方便用户直接使用常见的手机数据线完成连接，无需配备专用线缆。板身侧面布置标准2.54mm间距排针接口，丝印清晰标注DTR、RX、TX、VCC、GND等引脚定义，用户可以直接对接标准杜邦线，也可以根据安装需求焊接对应排母，适配不同的接线场景。设计过程中充分考虑了实际使用的稳定性需求，在核心芯片周边布置了多颗贴片滤波电容，能够有效滤除USB端口供电带来的纹波干扰，避免通讯过程中出现丢包、乱码问题；板载电源指示LED与通讯状态LED，通电后常亮提示供电正常，数据收发时闪烁提示通讯状态，方便用户快速排查接线故障。模块支持5V与3.3V双电压输出适配，可以通过板上的焊点选择对应输出电平，能够匹配不同工作电压的目标设备，避免电平不匹配烧坏外设的风险。外形尺寸上，板身整体做了紧凑化布局，长度与宽度控制在极小范围内，安装边界预留了标准固定孔位，既可以直接插装在面包板上使用，也可以通过铜柱固定在小型设备外壳内部，不会占用过多的安装空间，适配各类小型化开发项目的安装需求。排针引脚的排布顺序遵循常用串口模块的通用定义，用户无需查阅复杂手册就能快速完成接线，降低了使用门槛。板身的丝印层做了耐磨处理，长期插拔使用也不会出现引脚标识磨损模糊的问题，USB接口选用加固型贴片座，能够承受上千次的插拔操作，提升了模块的整体使用寿命，满足日常开发调试中频繁插拔使用的需求。
