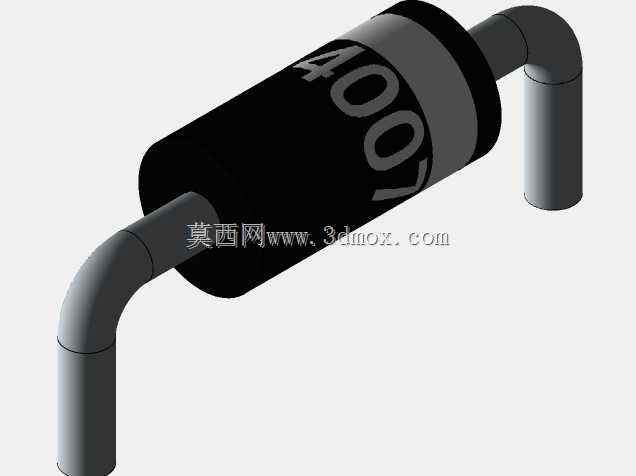

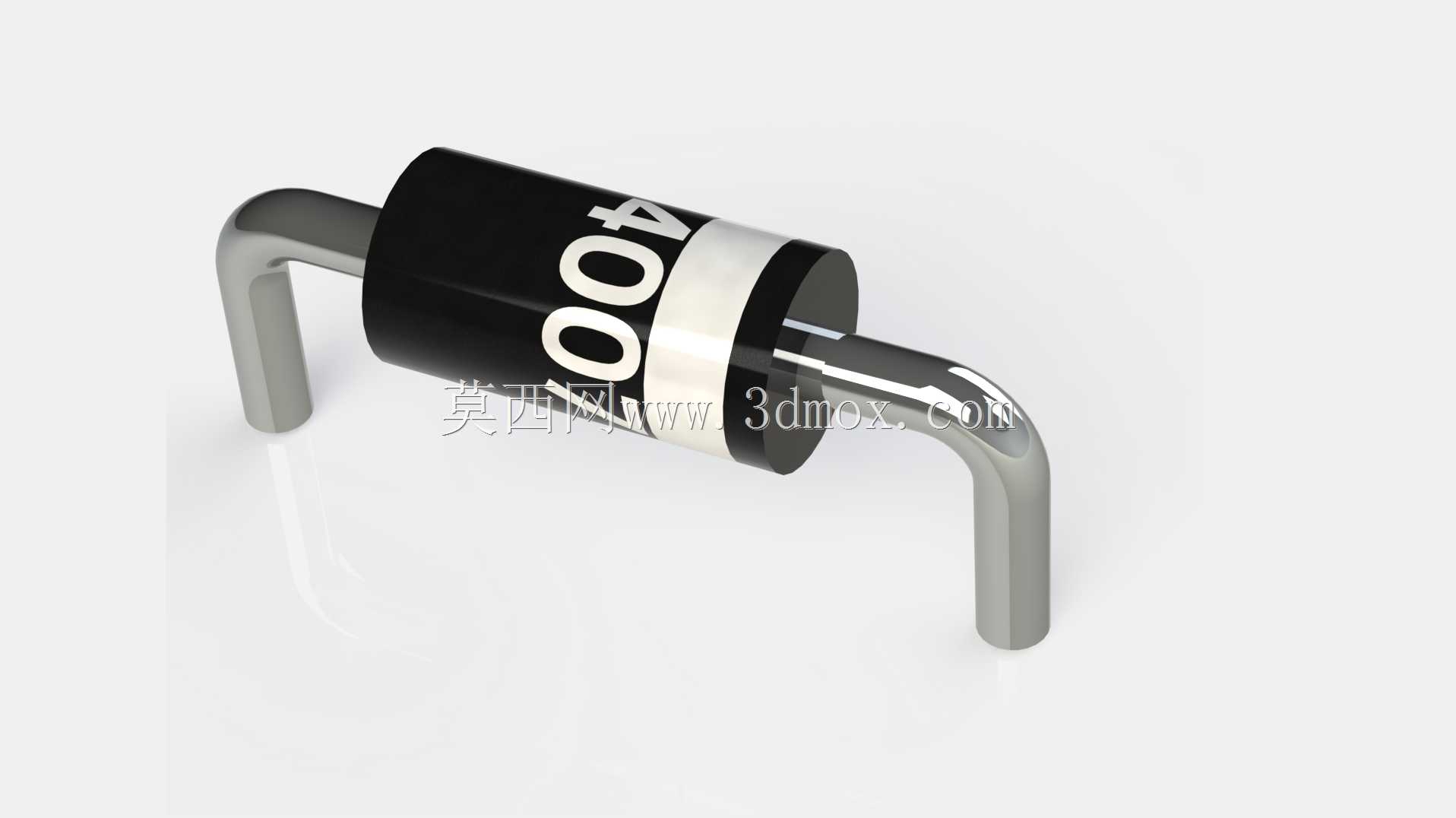

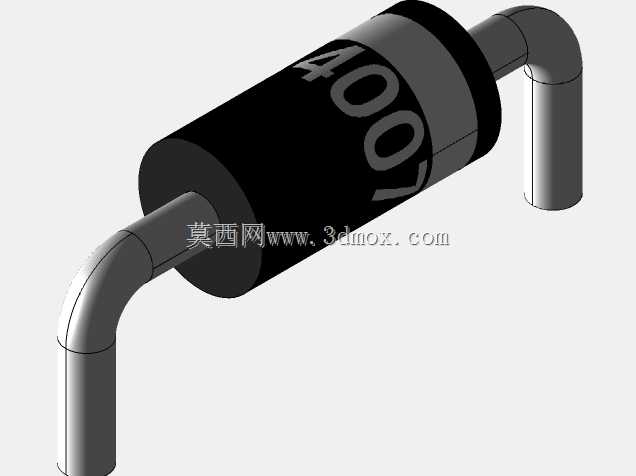

弯脚封装整流二极管1N4007三维建模

本次建模的弯脚型1N4007整流二极管，是工频低压整流场景中应用极为广泛的半导体分立器件，常见于各类民用消费电子、工业控制板卡、小功率电源适配器、家电控制回路的整流环节，主要承担交流转直流的单向导通整流功能，也可在电路中实现续流、极性反接保护、信号检波等辅助作用，是低压小功率电子电路中用量极大的基础元器件。该款器件采用轴向引出弯脚封装结构，主体为黑色环氧塑封筒体，筒体表面印有清晰的型号标识与极性区分色环，两端引出的镀锡铜质引脚经过弯折成型处理，适配PCB板卧式贴板焊接的安装需求，能够在有限的板卡空间内降低元件安装高度，适配薄型化电子设备的内部布局要求。建模过程中严格还原了实物的结构比例，主体塑封筒体的直径、长度均参考量产通用规格设定，两端引脚的线径、弯折弧度、引脚伸出长度完全匹配行业通用的安装尺寸标准，引脚末端的焊接端面做了贴合实际工艺的细节处理，能够直接用于PCB板级装配仿真、电路整机布局干涉检查、电子产品结构验证等场景。设计时充分考虑了该类元件的实际生产与装配特性，塑封筒体与引脚的衔接位置还原了封装工艺形成的自然过渡结构，表面的印刷标识位置、色环宽度都与市售主流量产产品保持一致，没有做夸张的艺术化调整。在安装边界层面，建模时预留了元件焊接所需的引脚伸出余量，弯脚的成型角度适配标准2.54mm间距PCB焊盘的安装要求，能够直接导入各类电子装配仿真场景，验证元件与周边电容、电阻、接插件等其他板载元件的空间间隙，避免实际生产中出现元件干涉、安装高度超差、引脚长度不匹配导致的焊接不良问题。该模型可用于电子类产品的结构设计教学、整流电路工作原理演示、PCB装配工艺仿真等多个场景，还原度足以支撑从原理展示到生产验证的各类使用需求，能够帮助设计人员在产品开发阶段提前确认元件布局合理性，减少打样阶段的元件适配问题，缩短电子产品的开发迭代周期。
