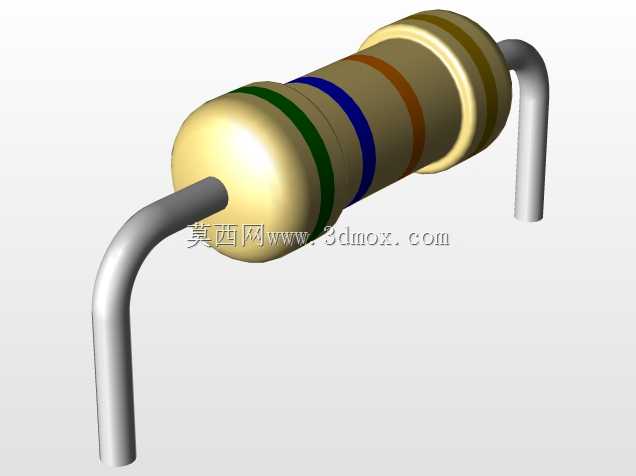

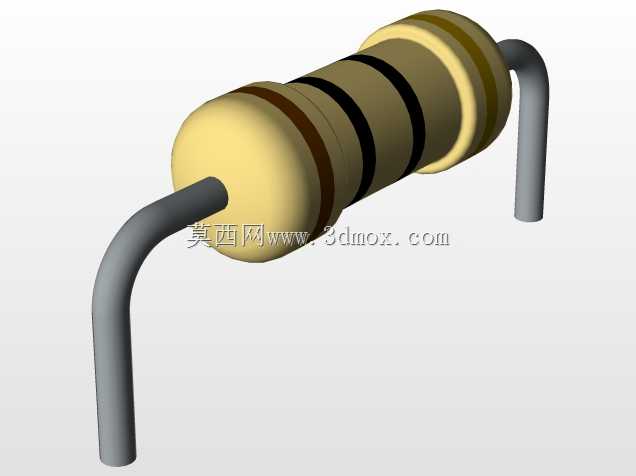

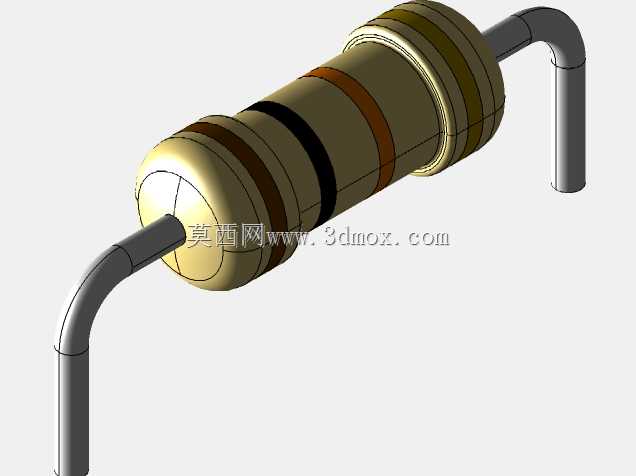

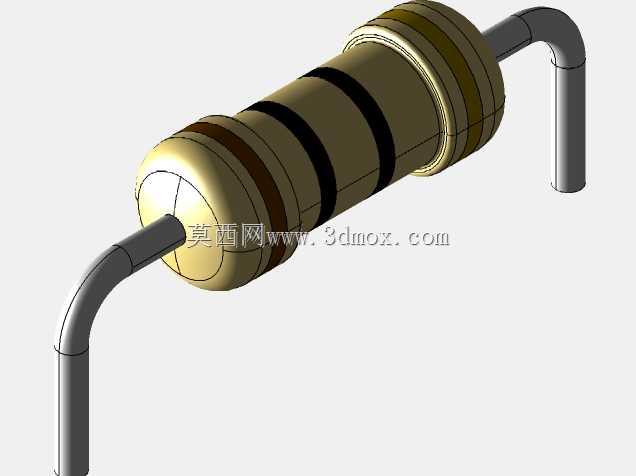

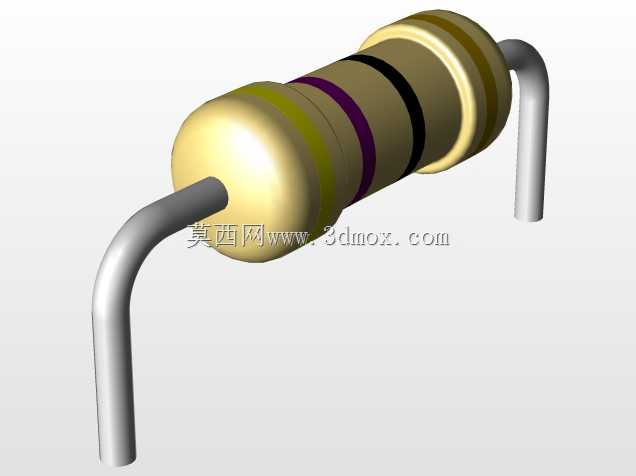

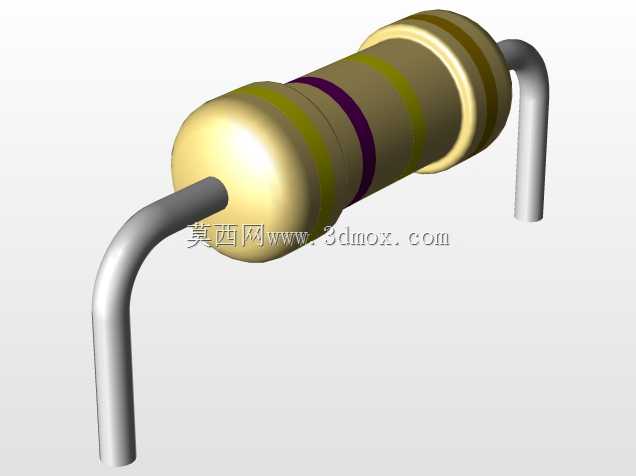

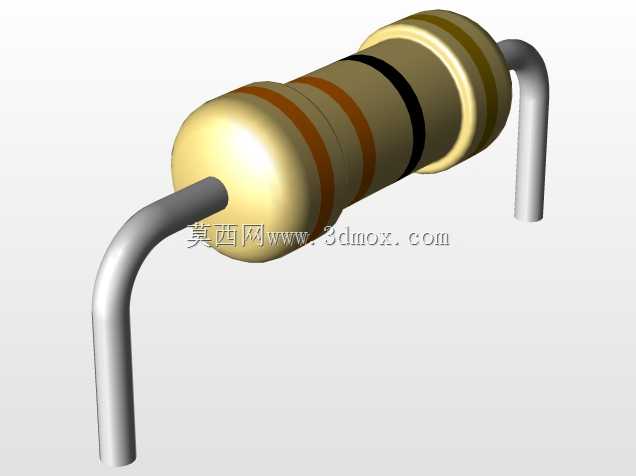

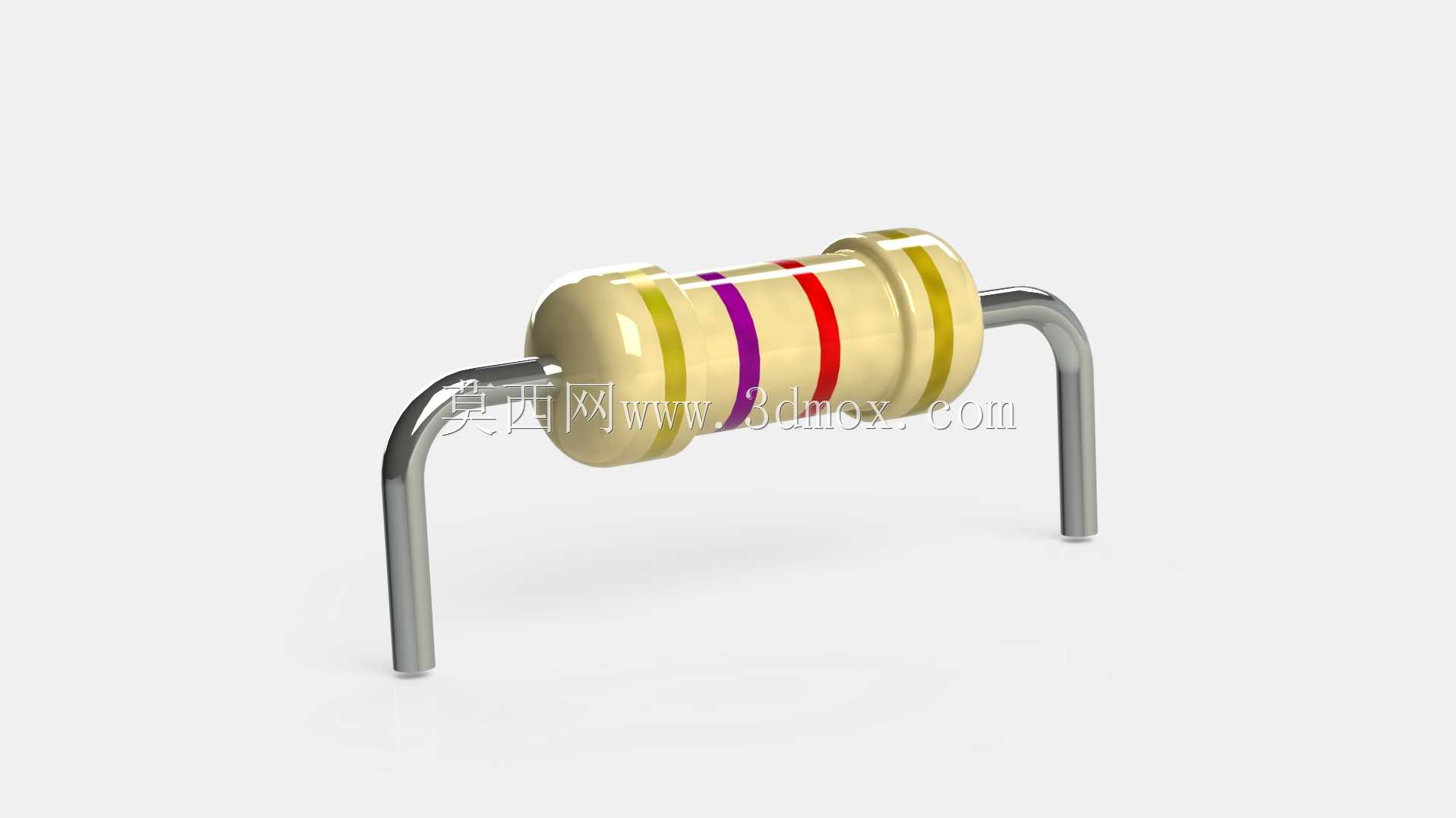

四色环1/4W直插碳膜电阻三维建模

本次建模的1/4W直插碳膜电阻，是电子电路领域应用范围最广的被动限流元件之一，广泛覆盖消费电子、工业控制板卡、家电控制模块、小型电源电路、实验教学电路板等场景，是通孔插装类电路板上最常见的基础元件，承担着分压、限流、阻抗匹配、信号衰减等核心电路功能，是保障电路稳定运行不可或缺的基础配件。

从产品功能特性来看，该款电阻额定功率为0.25W，采用碳膜作为电阻核心介质，通过色环标注阻值与精度参数，本体上的四道色环依次对应阻值有效数字、倍率乘数、误差等级，能够让生产、维修人员无需借助测量工具即可快速识别参数，适配常规民用级电路的精度需求，具备成本低廉、性能稳定、适配批量波峰焊工艺的特点，是通孔插装工艺电路板的首选电阻类型。

在设计思路上，建模过程完全还原实物的生产装配逻辑：首先还原陶瓷基体的圆柱本体结构，在基体表面覆盖碳膜电阻层后，两端压合金属端帽作为电极引出结构，端帽外侧焊接镀锡铜质引脚，引脚按照常规量产插件的成型标准做90度弯折处理，弯折半径、引脚伸出长度完全匹配通用PCB板的安装孔位间距，既能够满足手工焊接的操作空间需求，也适配自动插件机的上料、插装尺寸要求。本体表面的色环严格按照对应阻值的标注规则排布，还原真实电阻的标识特征，同时还原了电阻本体的米黄色高温漆保护层质感，金属端帽与引脚的金属光泽、焊接面的细微结构都做了写实还原，保证模型在电路装配仿真、产品宣传渲染、教学演示场景中都能呈现逼真的视觉效果。

从外形尺寸与安装边界来看，该款电阻本体直径、本体长度完全符合1/4W碳膜电阻的行业通用尺寸标准，引脚直径适配PCB板常规0.8mm安装孔径，弯折后的引脚间距符合通用插件电阻的成型规范，安装时引脚穿过PCB板后预留的焊接长度符合波峰焊工艺的要求，不会出现与周边电容、二极管、接插件等相邻元件干涉的问题，能够直接用于电路板的虚拟装配仿真，验证元件布局的合理性，提前排查生产装配中可能出现的元件碰撞、引脚长度不足、焊接空间不足等问题，为电路板的布局设计提供准确的元件参考模型。
