制冷系统用立式油分离设备结构设计

该油分离器主要应用于商用制冷、冷链冷藏、工业冷冻等制冷系统的管路回路中，安装在制冷压缩机的排气端与冷凝器之间的管段上，核心作用是将压缩机排气气流中夹带的润滑油雾滴分离并截留，避免润滑油随制冷剂进入冷凝器、蒸发器等换热设备，在换热管壁形成油膜降低换热效率，同时保障压缩机内部润滑油存量充足，避免压缩机因缺油出现磨损、卡缸等故障，维持整个制冷循环的运行稳定性与能效水平。

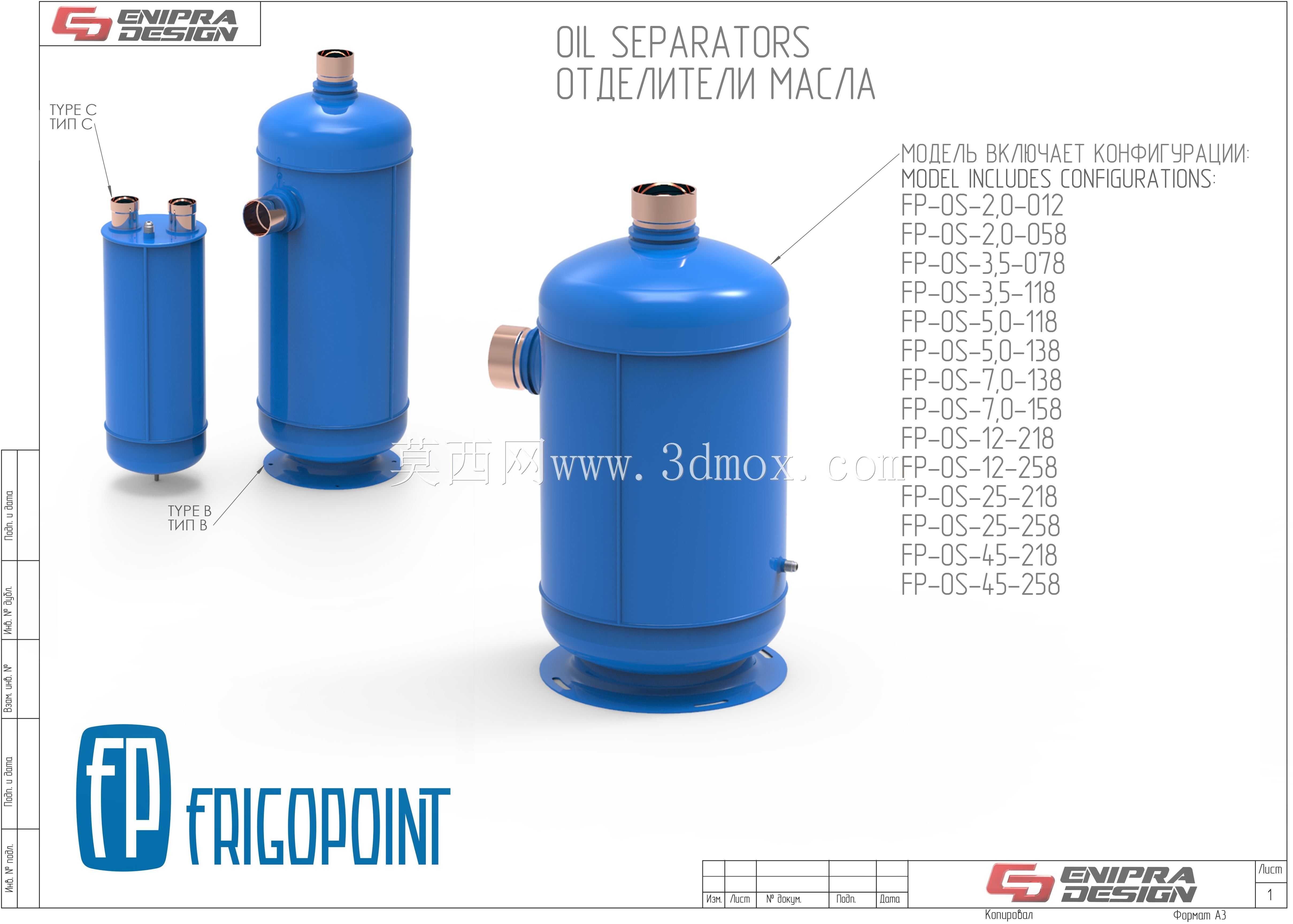

从功能特性来看，该系列油分离器针对不同制冷量的系统需求做了多规格构型覆盖，可适配不同排量的压缩机工况，设备内部设置有多重分离结构，气流进入筒体后首先通过扩容减速实现大粒径油滴的重力沉降，再经过内部的整流、吸附结构捕捉细微油雾，分离出的润滑油沉积在筒体底部，可通过回油管路重新送回压缩机曲轴箱，排气出口输出的制冷剂含油率可控制在极低水平，满足制冷系统长期稳定运行的要求。筒体顶部设置有不同规格的接口，分别对应制冷剂进气、排气以及回油、安全附件安装的需求，接口采用标准管路连接尺寸，可适配行业通用的制冷管路焊接、法兰连接工艺。

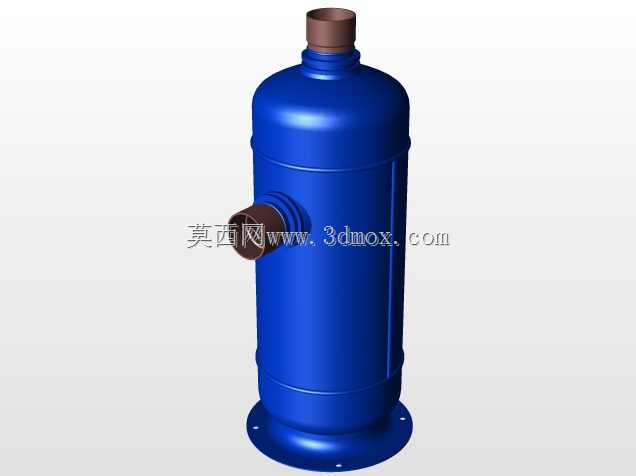

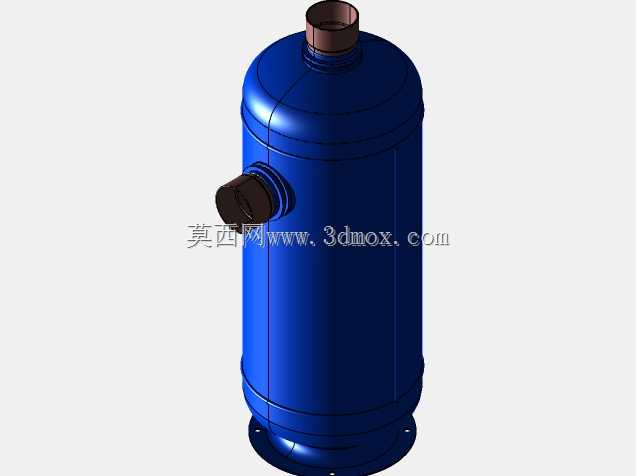

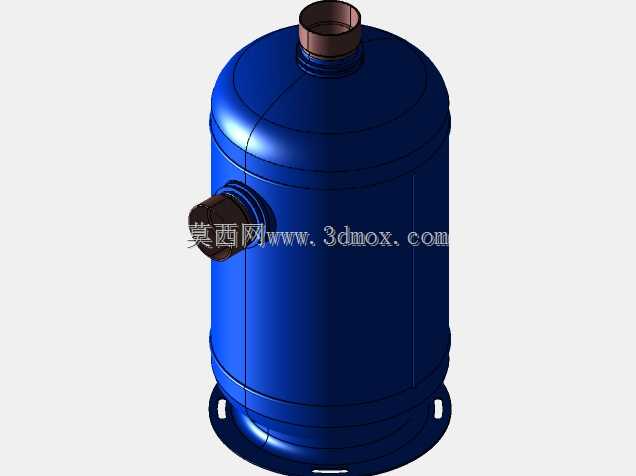

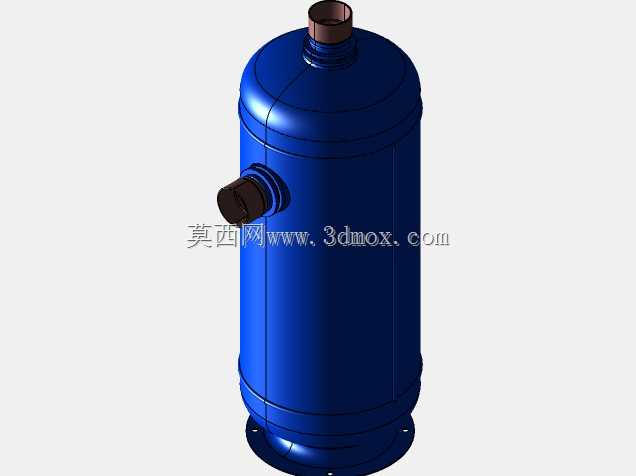

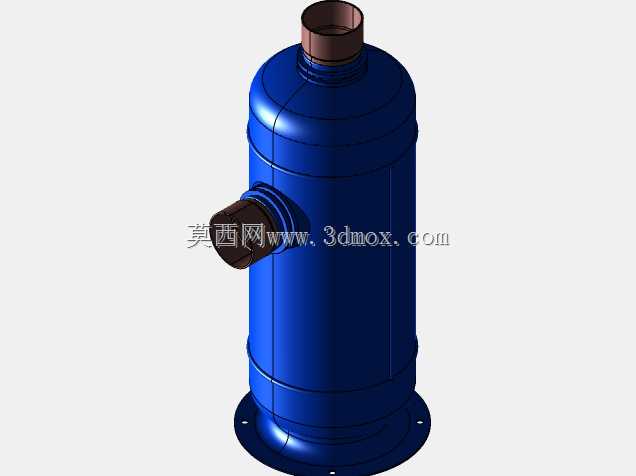

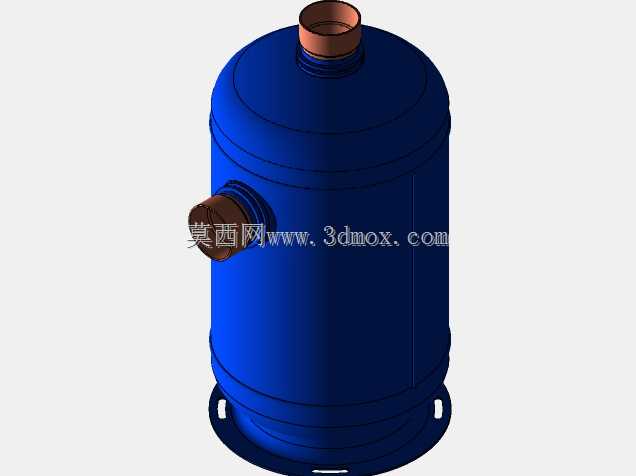

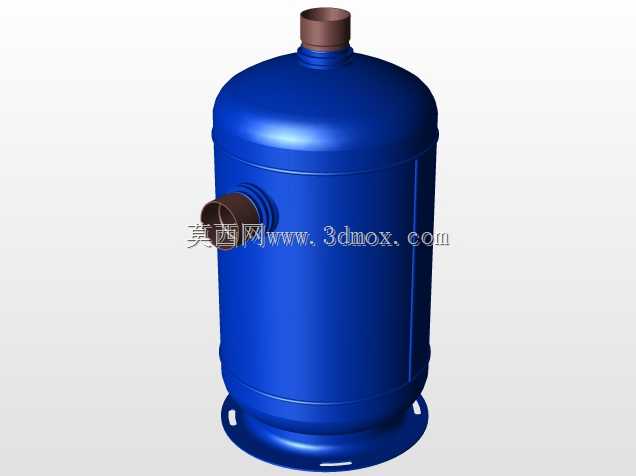

在设计思路上，整体采用立式圆柱形筒体结构，底部设置带安装边的支座，可直接通过螺栓固定在机组机架或者设备基础上，圆柱形筒体的承压性能优异，可承受制冷系统排气侧的高压工况，筒体壁厚经过强度校核，满足制冷压力容器的相关安全要求。外观采用蓝色防腐涂装，适配制冷机组的工业使用环境，具备一定的耐锈蚀、耐油污能力。不同规格的产品在筒体直径、整体高度、接口通径上做了梯度设计，小规格型号适配小型冷藏柜、商用冷柜等小型制冷系统，大规格型号可适配大型冷库、工业冷水机组、冷链运输制冷机组等大制冷量场景，安装时需要预留足够的竖向安装空间，同时在筒体周边预留管路连接、维护操作的操作边界，设备侧面的接口位置经过优化，可适配不同走向的管路排布需求，减少管路弯折带来的流阻损失。设备底部设置有排污接口，可在系统维护时排出筒体内部沉积的杂质与污油，顶部可根据需求安装安全阀、压力检测仪表等附件，实时监测设备内部的运行压力，保障系统运行安全。
