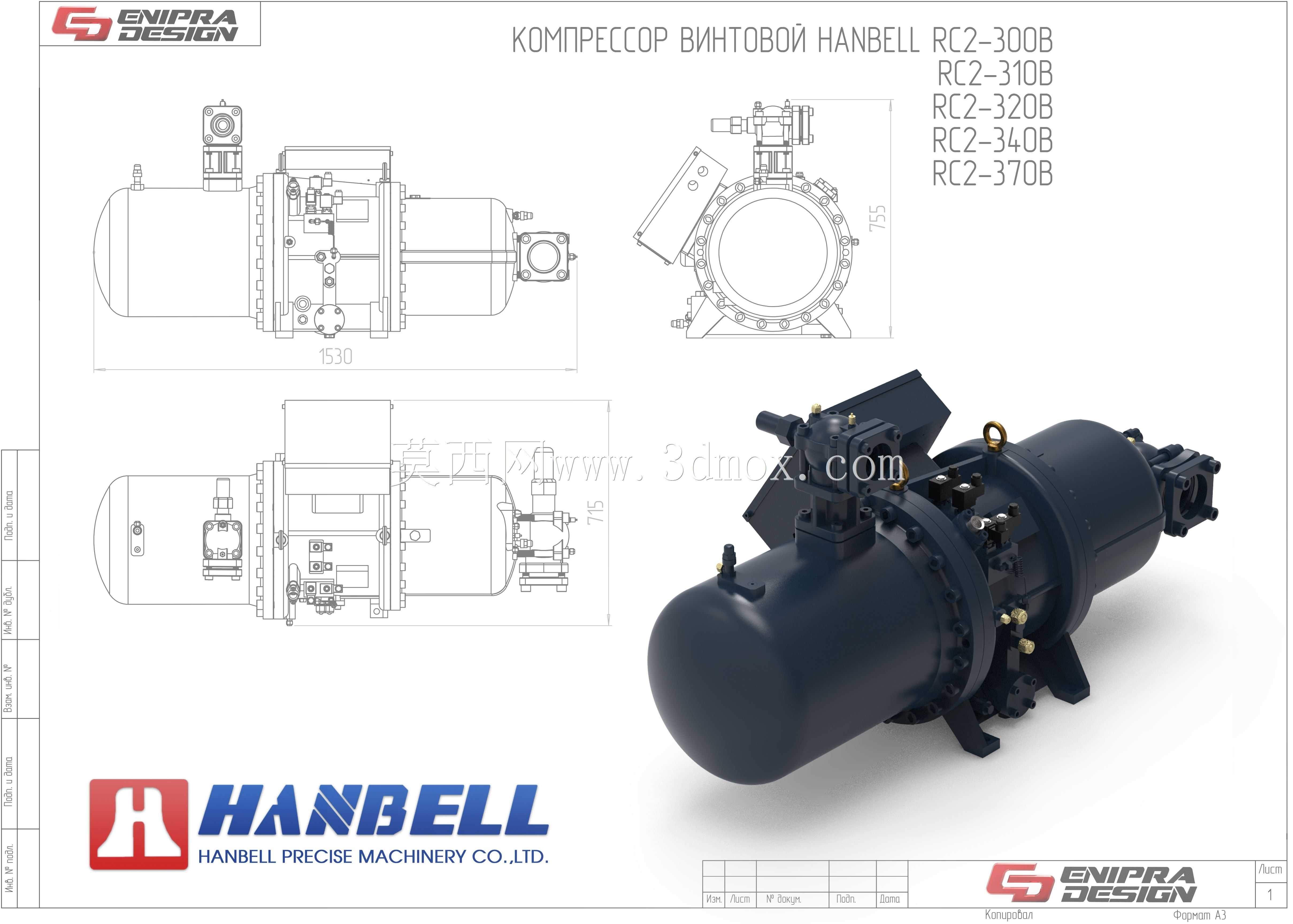

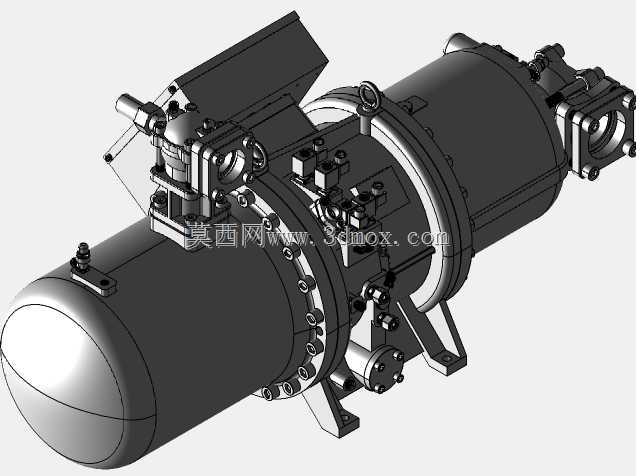

汉贝尔RC系列螺杆制冷压缩机结构模型

这款螺杆式制冷压缩机主要面向大中型商用、工业制冷场景设计，可广泛应用于大型中央空调冷水机组、工业冷冻冷藏库、冷链物流仓储制冷系统、化工工艺冷却、大型商超集中制冷等场景，作为制冷循环的核心动力部件，承担压缩输送气态冷媒的核心作用，通过螺杆转子的啮合运动完成冷媒的吸气、压缩、排气全流程，为整个制冷循环提供压差动力，实现热量从低温侧向高温侧的转移。该系列机型覆盖多款排量规格，可适配不同制冷量需求的系统配置，从数百千瓦到上千千瓦的冷量区间均可匹配，能够满足不同规模制冷项目的选型需求。在功能特性上，这款螺杆压缩机采用半封闭结构设计，将驱动电机与压缩腔体集成在同一密封壳体内，大幅减少轴封泄漏的风险，提升设备运行的可靠性与密封性；设备自带完善的油路系统，内置油分离结构可高效分离排气中携带的润滑油，减少润滑油进入制冷换热器的概率，保障换热器换热效率，同时油路可对转子、轴承等运动部件进行持续润滑与冷却，降低运动部件磨损，延长设备使用寿命；机体上集成配置了吸气截止阀、排气截止阀、油位视镜、温度传感器接口、压力传感器接口、安全阀接口等附属部件接口，可直接对接制冷系统管路与控制检测元件，无需额外加装过多转接配件。在设计思路上，该系列机型采用统一的机体安装接口标准，同系列不同排量型号的安装地脚尺寸、管路接口位置保持高度的通用性，便于项目后期扩容或设备更换时无需大幅改动系统管路与安装基础；转子型线采用优化的非对称螺杆型线，压缩过程泄漏三角更小，容积效率更高，相比传统型线螺杆压缩机在部分负荷工况下仍能保持较高的运行效率，降低制冷系统的整体运行能耗；机体外部的接线盒、控制阀组均采用集中侧置布局，既方便现场接线与检修操作，也能缩小设备整体占用空间，适配紧凑式制冷机组的布局设计需求。在外形与安装边界方面，该系列压缩机采用卧式筒体结构，主腔体为圆柱形承压壳体，底部设置三个支撑安装脚，可直接固定在机组的钢制安装底座上，安装时需预留足够的侧面操作空间，用于接线、阀门操作与日常检修维护；设备的吸排气接口分别设置在筒体的轴向两端与侧上方位置，设计管路走向时需预留足够的管路安装与保温操作空间，避免管路与设备本体、机组其他部件产生干涉；顶部的电机接线盒、油分离器排气口位置需预留向上的检修空间，方便后期进行电机检测、油滤更换等维护操作，设备整体重心沿筒体轴线分布，安装固定时需保障支撑底座的水平度，避免运行过程中产生额外的振动应力。
