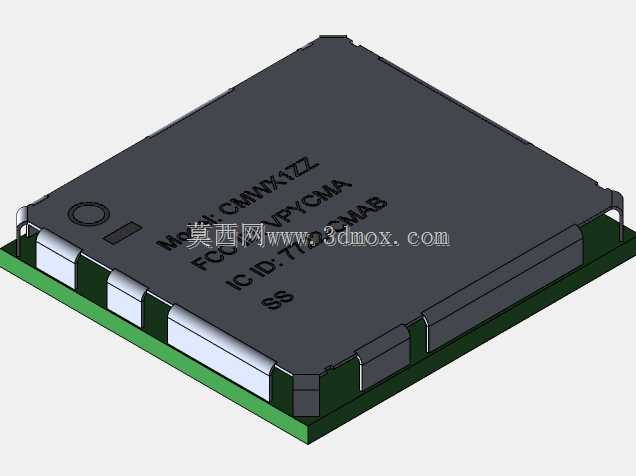

村田罗拉射频通讯模块三维结构设计

这款射频通讯模块是面向短距离无线数据传输场景打造的核心电子器件，可广泛嵌入智能物联网终端、工业无线传感节点、便携式消费电子、车载无线通讯单元等设备内部，承担无线信号收发、数据调制解调的核心功能，为设备间的低功耗稳定无线连接提供硬件支撑。在实际应用中，这类模块能够替代传统有线数据传输链路，大幅降低设备布线复杂度，提升终端设备的部署灵活性，尤其适合空间紧凑、对器件体积有严格限制的便携类、穿戴类智能硬件使用。

从功能特性来看，该模块集成了完整的射频前端电路与信号处理单元，无需额外搭配复杂的外围射频电路即可独立完成无线信号的收发处理，能够有效缩短终端产品的研发周期，降低射频电路设计的调试难度。模块采用表贴式封装设计，引脚分布在器件侧边，焊接后与PCB板贴合紧密，具备优异的抗振动性能，可适应工业场景下复杂的工况环境，信号传输稳定性受外界机械振动影响极小。

在设计思路上，这款模块采用了扁平化的方形封装结构，整体造型规整无突出异形结构，既能够最大化利用PCB板的表层安装空间，也适配自动化SMT贴片加工的生产要求，可直接通过高速贴片机完成批量焊接，适配规模化工业生产的工艺需求。模块表面预留了清晰的标识印刷区域，可标注型号、认证编码等关键信息，方便生产过程中的物料识别与后期运维排查。模块侧边的引脚采用等间距排布设计，焊接时对位难度低，同时能够保证每个引脚的焊接可靠性，减少虚焊、连焊等生产不良问题。

从安装边界来看，该模块的外形尺寸为12.5x11.6x1.76毫米，整体厚度极薄，安装时仅需在PCB板上预留对应尺寸的焊盘区域即可，无需在PCB上开设避让槽，对PCB的层叠设计影响极小。模块安装完成后，器件上方仅需预留极薄的安全间隙即可，能够有效压缩终端产品的整体厚度，帮助终端产品实现轻薄化的设计目标。模块底部与PCB板贴合的区域做了平整化处理，焊接后可与PCB表面紧密贴合，既能够提升焊接强度，也可以辅助模块工作时的热量传导，避免器件局部过热影响工作稳定性。
