嵌入式RJ45网络接口面板安装座结构设计

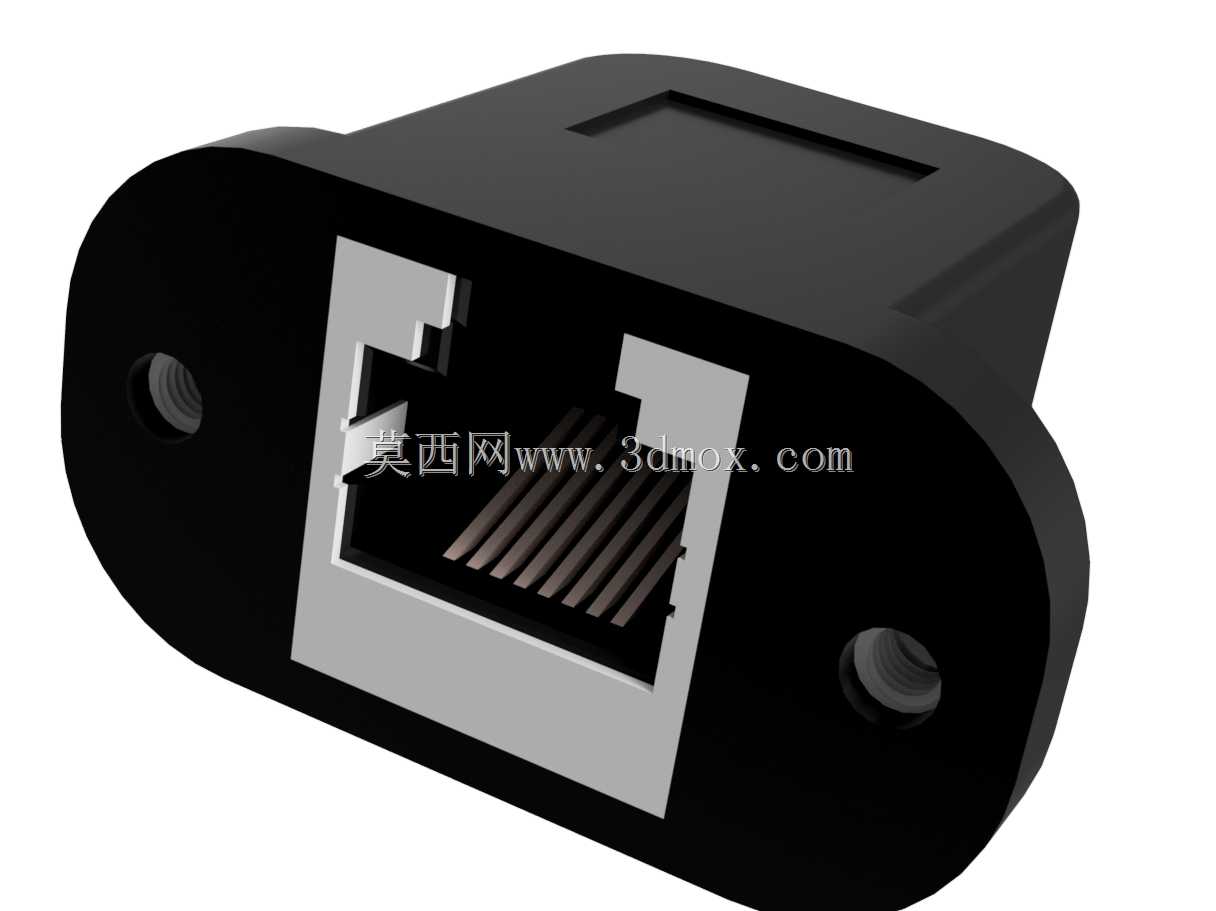

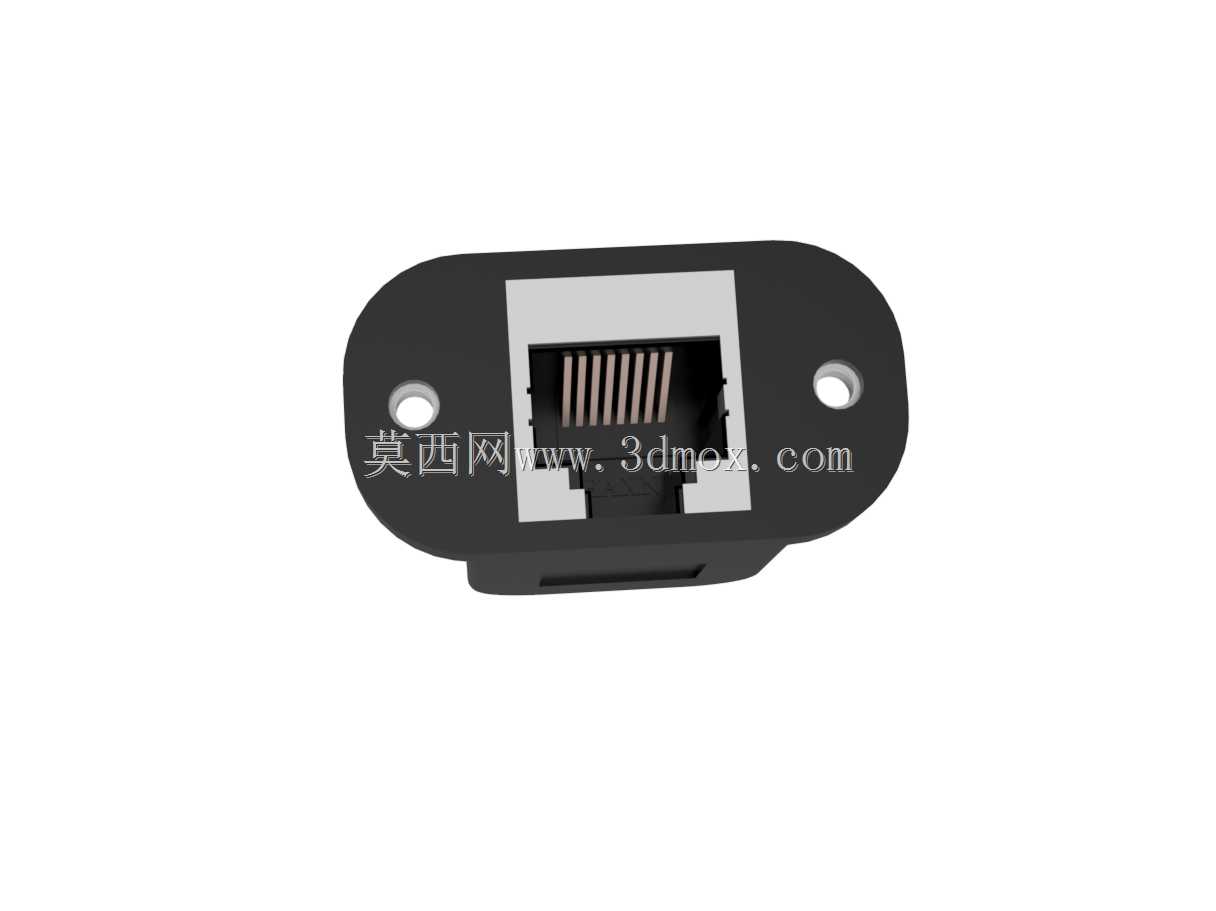

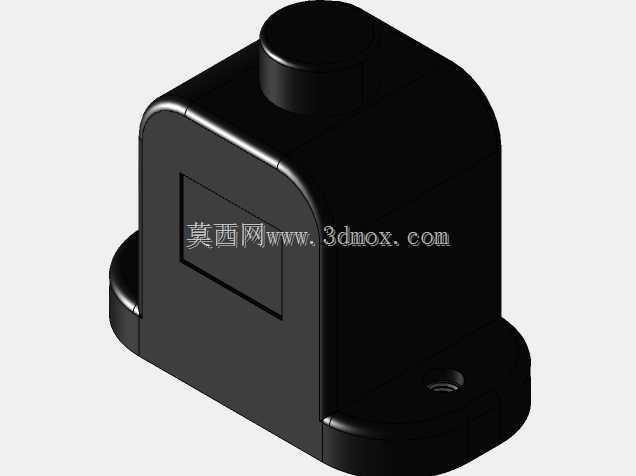

这款嵌入式RJ45网络接口面板安装座，主要面向工业控制柜、设备操作面板、桌面信息面板、弱电布线箱体等场景的网络接口拓展需求，解决常规外露式网口易磕碰、布线杂乱、防护性能不足的问题，为有线网络连接提供稳定的固定与接口承载载体。在实际设备应用中，该安装座可将标准RJ45水晶头的插接端内嵌于面板内侧，仅保留插接入口与面板齐平，既能够避免外力拉扯网线时直接作用于网口焊盘导致的接口脱落、线路虚接问题，也能让设备外表面保持整洁统一，适配各类工业设备、通讯机柜、办公家具的面板布线需求。从功能特性来看，该安装座采用前置法兰式固定结构，法兰盘两侧设计有对称的内螺纹安装孔，可通过螺丝从面板外侧直接锁紧固定，无需在面板背部额外设置固定卡扣或支撑结构，安装操作便捷，固定后结构稳固，能够承受日常网线插拔带来的反复冲击力，长期使用不会出现松动移位的情况。接口内部预留了标准RJ45模块的容纳空间，可兼容常规八芯网络模块的安装定位，插接端的导向槽设计与标准水晶头的卡扣结构完全匹配，插拔时手感顺畅，不会出现卡滞、水晶头无法完全插入的问题，能够保证网络连接的接触稳定性，降低接触不良导致的网络丢包、断连风险。在设计思路上，这款安装座优先考虑安装适配性与使用耐久性，整体外壳采用圆角过渡设计，法兰盘边缘做了倒角处理，安装后与面板贴合紧密，不会出现尖锐边角划伤操作人员或布线人员的情况；接口内部的模块定位槽做了限位设计，装入网络模块后不会出现前后窜动，保证水晶头插接时的对位精度。外形尺寸方面，法兰盘采用椭圆形结构，横向宽度适配标准面板的开孔尺寸，安装孔的中心距符合通用面板安装的孔位规范，安装时仅需在对应面板上开出匹配安装座主体的矩形开孔，即可将安装座嵌入后通过两侧螺丝锁紧，安装边界清晰，不会与面板内部的其他布线、元器件产生空间干涉，适配1.5mm至3mm厚度的各类金属、塑料面板安装需求，能够覆盖绝大多数工业与民用场景的面板式网口安装要求。
