手动台式薄板折弯压合工装结构

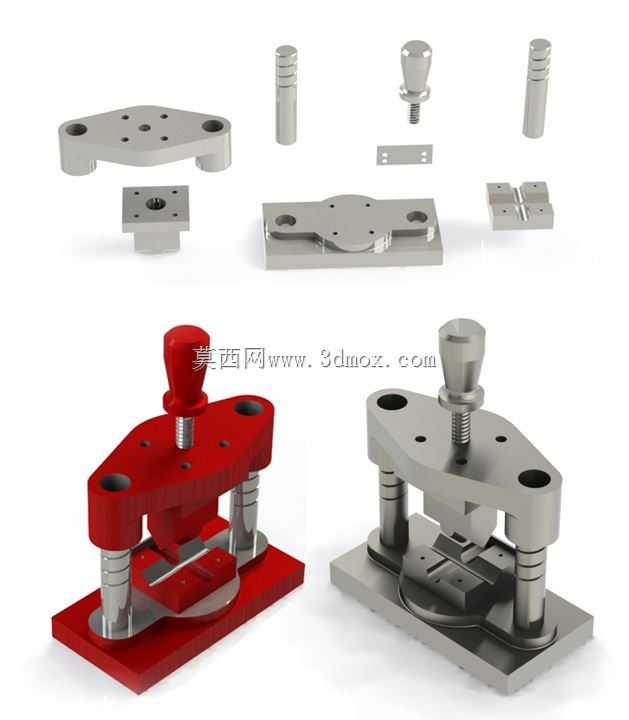

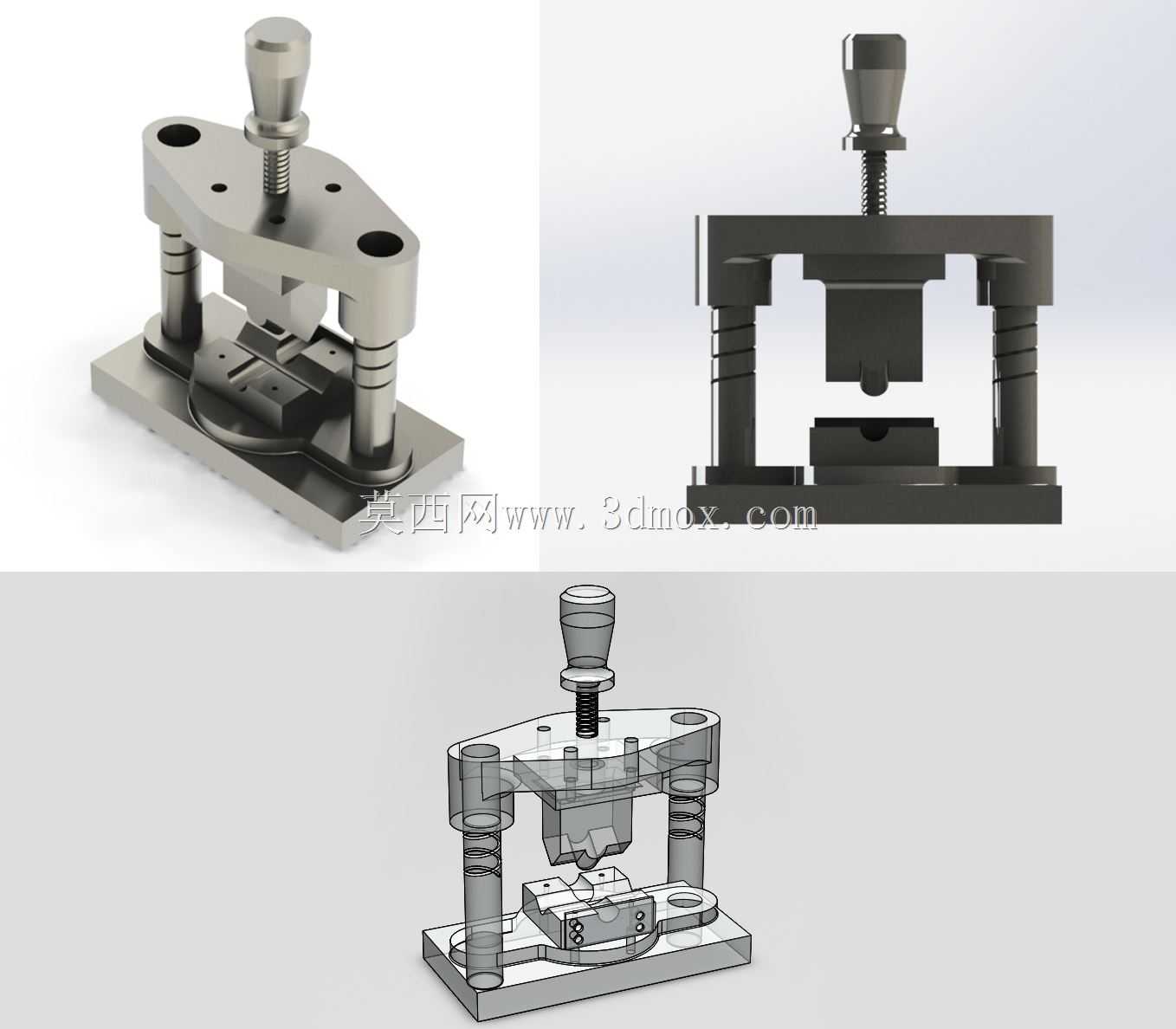

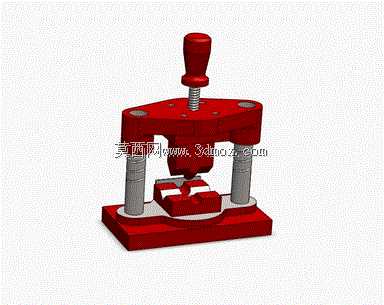

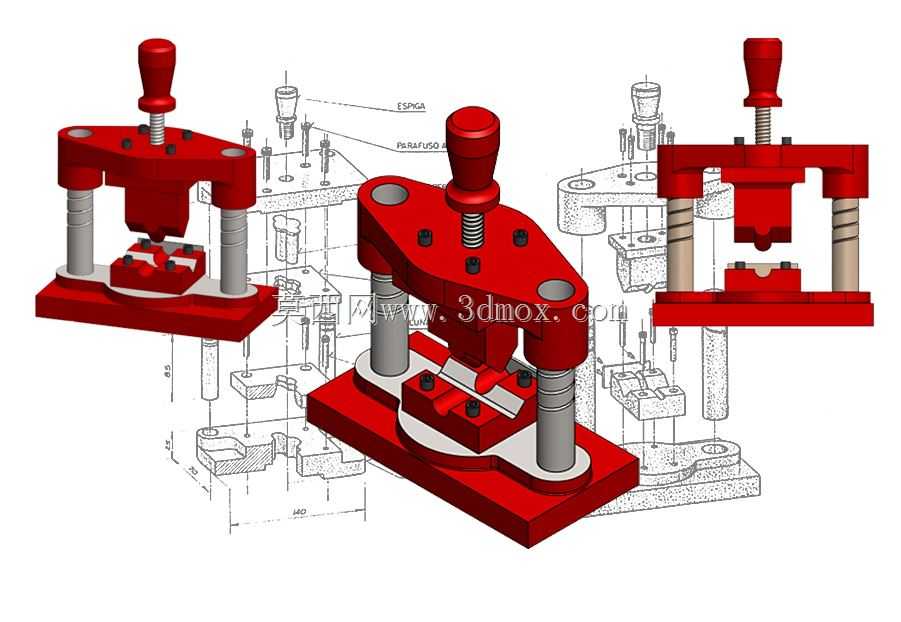

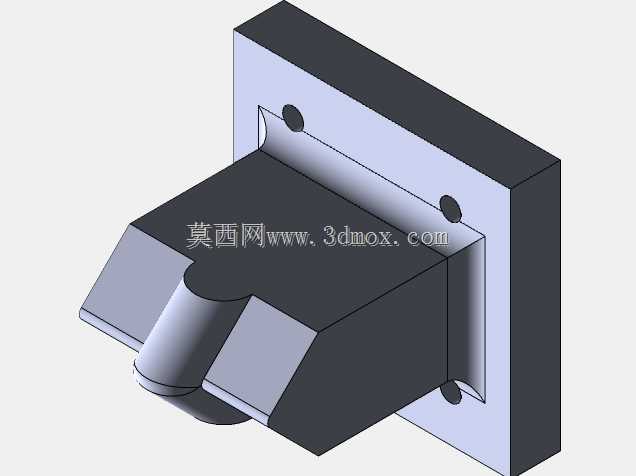

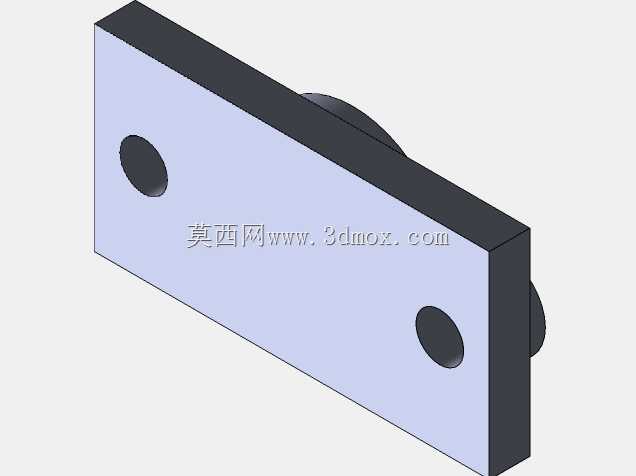

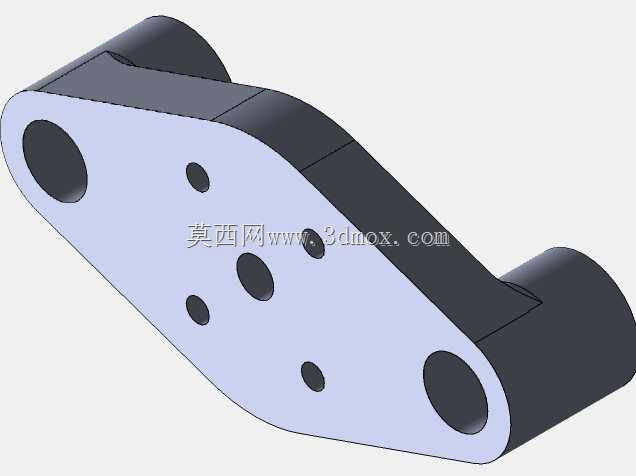

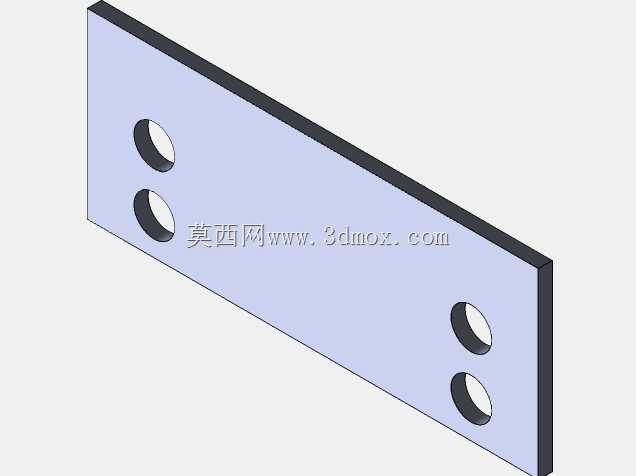

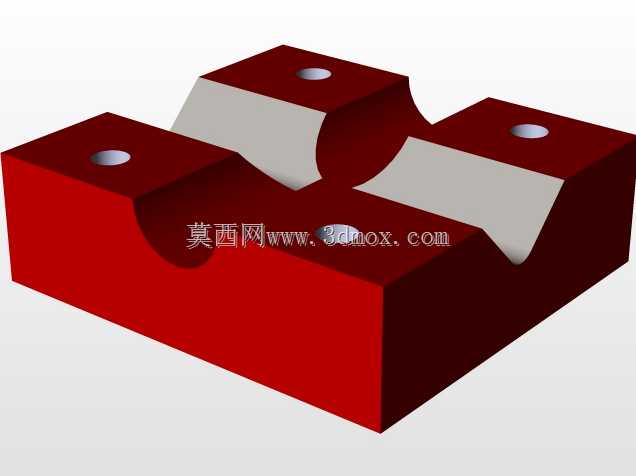

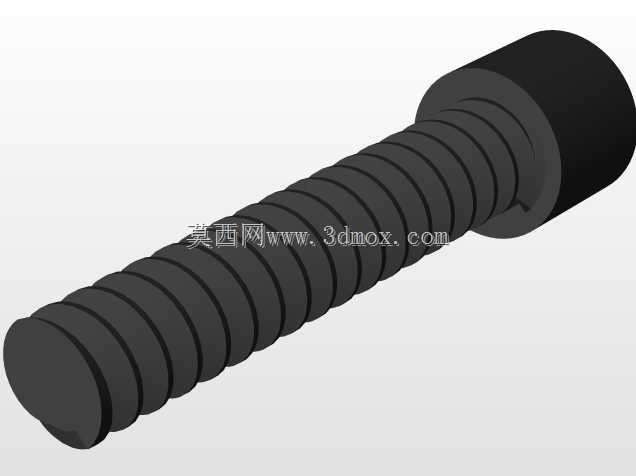

这款手动台式折弯压合工装，主要面向小型五金加工、电子钣金配件打样、教学实训场景下的薄金属板、薄铝片、软质铜片折弯成型作业，可替代大型折弯设备完成小批量、多规格的小型工件弯折加工，无需外接动力源，仅靠手动操作即可完成压合作业，非常适合零散修配、样品试制、小作坊生产等缺乏大型冲压设备的场景使用。工装整体采用立式双导柱支撑结构，底部为厚重的铸铁式安装基座，基座上预留有标准安装孔位，可直接固定在常规钳工工作台面上，安装边界尺寸适配多数常规工作台的台面宽度，不会占用过多操作空间，整体重心集中在底部基座区域，操作过程中不会出现侧翻、晃动的问题。上部操作端采用红色绝缘握把，握把下方连接传动螺杆，螺杆通过梯形螺纹传动将手轮的旋转力转化为垂直向下的压合力，传动过程平稳无卡顿，下压行程可通过螺杆旋转圈数精准控制，能够适配不同厚度板材的折弯深度需求。两侧的镀铬导柱采用高硬度耐磨钢材加工，表面做抛光处理，与上部滑动压架的导套紧密配合，保证压头下行过程中始终保持垂直状态，不会出现偏斜导致的折弯角度不均、压痕错位问题。压头与下模座采用可更换式设计，针对不同折弯角度、不同折弯形状的工件需求，可快速更换对应型面的压头与下模镶块，无需整体拆解工装即可完成换型作业，大幅提升小批量多规格生产的换型效率。工装的整体设计思路围绕手动操作的省力性、成型精度的稳定性、场景适配的灵活性展开，没有冗余的复杂结构，所有传动部件都做了防尘防护设计，日常仅需定期在导柱、螺纹位置涂抹润滑脂即可完成维护，操作门槛极低，新入职的操作人员仅需简单讲解即可上手操作，无需复杂的设备操作培训。在实际使用过程中，操作人员仅需将待加工板材放置在下模座的定位挡块处，调整好定位尺寸后，顺时针旋转顶部握把，带动压头匀速下行，待压头与板材接触后持续施加旋转力，即可将板材压合至下模型腔内完成折弯作业，折弯完成后逆时针旋转握把抬起压头，即可取出成型工件，单次作业循环仅需数秒即可完成，针对厚度1mm以内的冷轧钢板、2mm以内的铝板都可轻松完成成型作业，成型后的工件折弯角度一致性好，折弯处无明显压痕、开裂问题，完全满足小型五金配件的加工精度要求。
