可调式管道夹持紧固用管钳结构设计

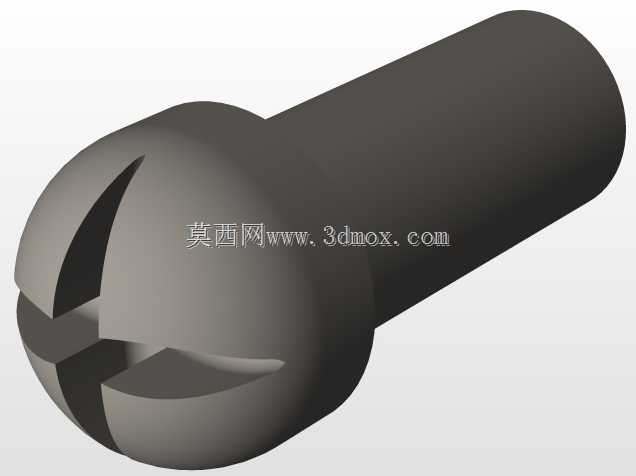

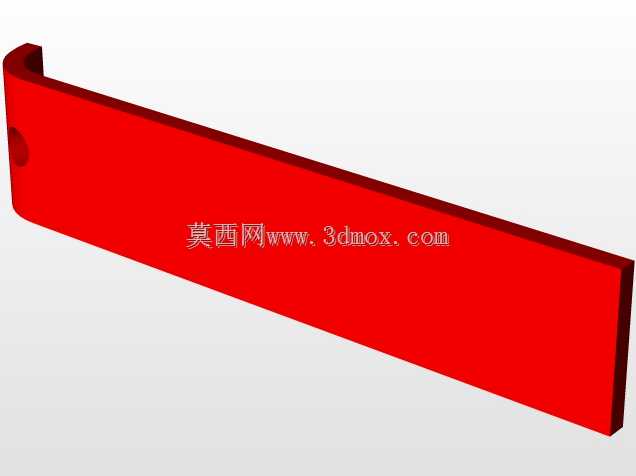

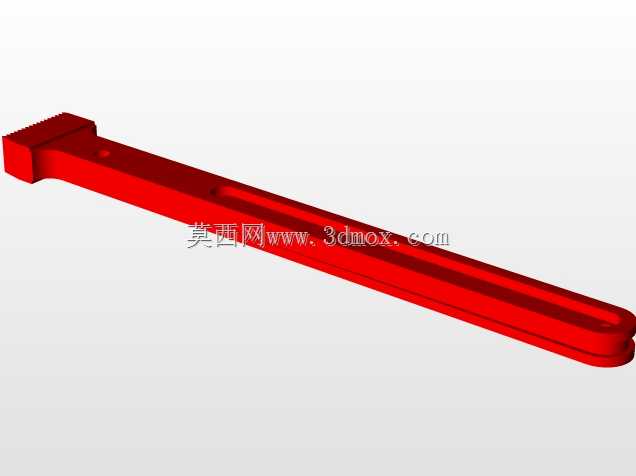

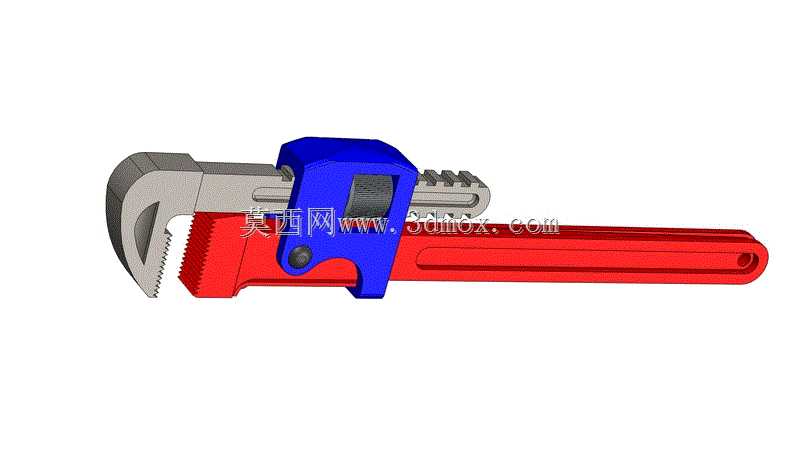

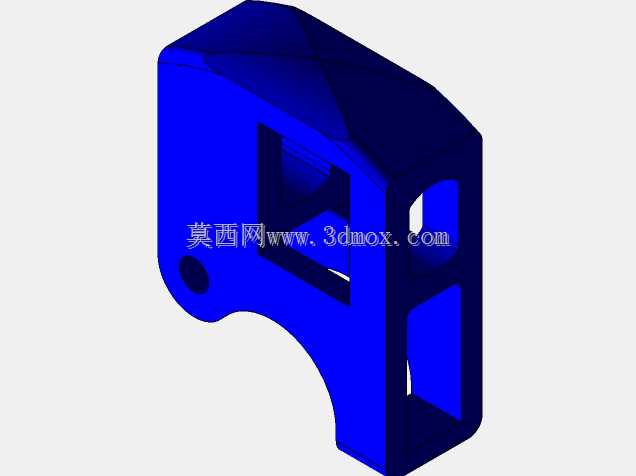

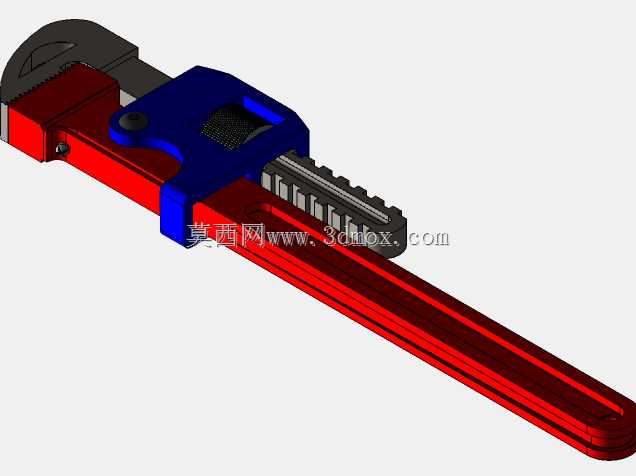

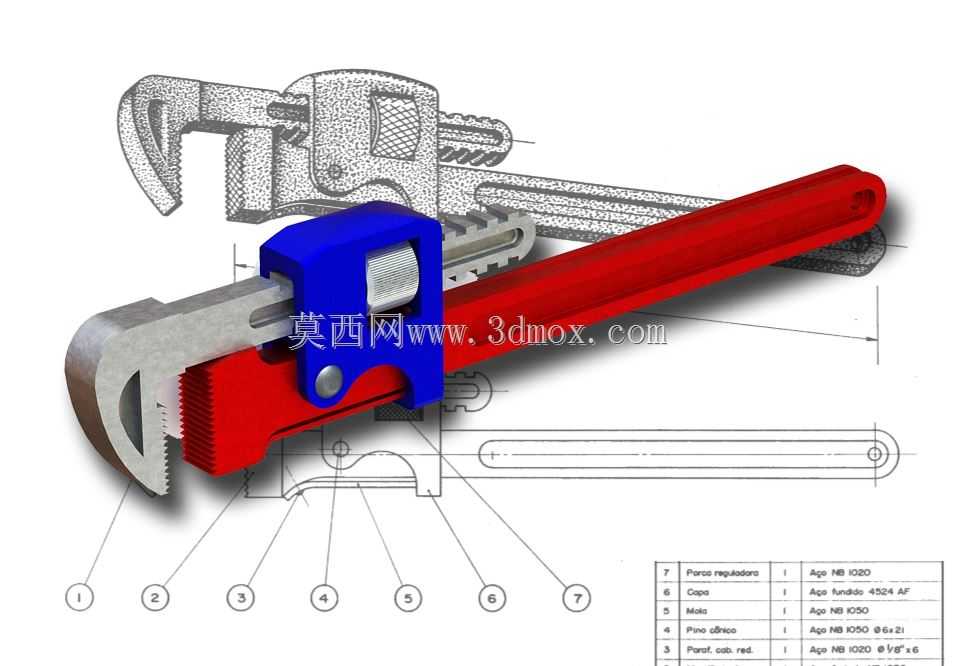

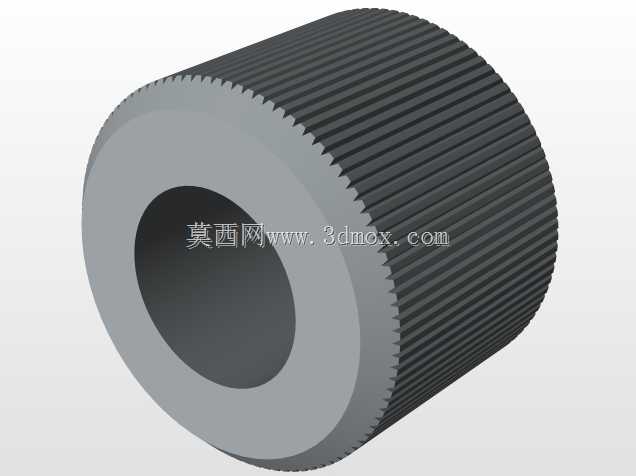

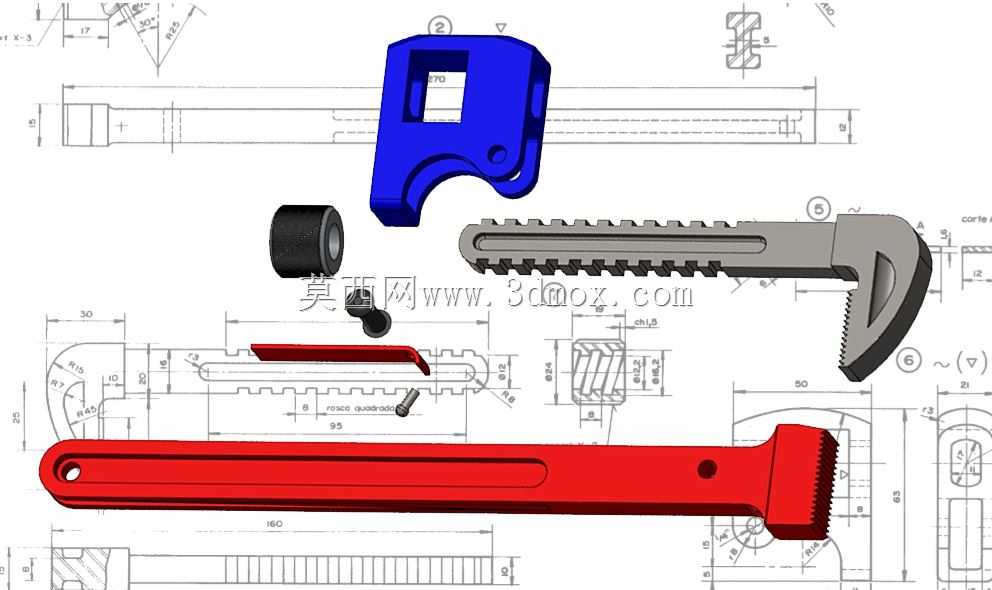

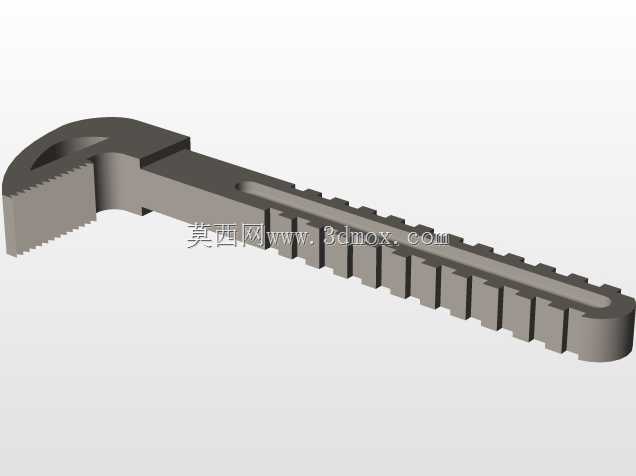

在水暖安装、油气管道运维、机电管线装配的现场作业场景里，管钳是一线安装检修人员随身配备的核心夹持类工具，区别于普通固定开口扳手，这类工具专门针对圆柱形管件的周向夹持、旋拧作业设计，能在管壁不被过度夹损的前提下提供足够的扭转力矩，完成管道对接、管件拆卸、螺纹紧固等各类操作。从结构设计逻辑来看，这款管钳采用了经典的颚齿可调式布局，固定钳体与长手柄一体锻造成型，活动钳颚通过调节齿条与固定钳身的齿槽配合，可根据待夹持管件的外径尺寸灵活调整开口幅度，覆盖从细径仪表管到大口径给排水管的常用夹持范围，调节过程中齿条与钳身的啮合齿采用大模数梯形齿设计，承受大扭矩载荷时不会出现滑齿、脱开的问题，能适配现场复杂工况下的重载施力需求。钳口部位的齿形经过针对性设计，两个夹持面的齿尖朝向与手柄施力的扭转方向相反，当操作人员向下压动手柄施加扭矩时，齿尖会自动嵌入管件表面的氧化层或防腐层，避免施力过程中钳口与管件之间出现打滑，同时齿部做了局部淬火硬化处理，长期夹持带锈蚀的旧管件也不会出现齿尖磨平、卷刃的问题，能稳定保持夹持摩擦力。钳身的调节螺母采用内嵌式滚花设计，戴劳保手套操作时也能顺畅转动调整开口大小，不需要额外借助其他辅助工具，调节到位后螺母与活动钳颚的配合间隙控制在合理范围，施力过程中活动钳身不会出现旷量晃动，保证夹持精度。手柄部分采用长力臂设计，根据杠杆力矩计算原理，操作人员在手柄末端施加较小的下压力，就能在钳口位置输出数倍的扭转力矩，轻松完成锈蚀管件的拆卸、厚壁管道的螺纹紧固作业，手柄的截面采用椭圆形变截面设计，从钳头位置向手柄末端逐渐收窄，既保证了钳头与手柄连接位置的结构强度，避免大载荷施力时出现柄部断裂，也能让操作人员握持时更贴合手掌轮廓，长时间施力作业不会出现硌手的问题。从安装边界与适配场景来看，这款管钳的整体外形尺寸适配常规工具包的收纳空间，作业时钳头部位的回转半径经过优化，在管线密集的管沟、设备夹层等狭窄作业空间里，不需要过大的操作空间就能完成管件旋拧作业，不会因为钳身尺寸过大与周边管线、设备发生干涉。钳身的活动颚与固定颚的开合行程经过合理匹配，覆盖了现场作业中绝大多数常用规格的金属管道、塑料复合管道的夹持需求，不需要频繁更换不同规格的扳手就能完成多管径作业，减少现场工具携带的数量。在实际使用过程中，这类管钳除了用于管道类零件的旋拧作业，也可临时用于夹持扁平类金属零件完成轻度的折弯、校正作业，钳口的咬合力足够稳定，不会因为零件外形的轻微不规则出现夹持滑脱。设计过程中针对钳头的受力薄弱位置做了局部加厚处理，通过有限元应力分析校核，当施加额定最大扭矩时，钳头拐角位置的应力集中系数控制在材料许用应力范围内，不会出现过载断裂的风险，活动钳颚与齿条的连接位置采用圆弧过渡结构，避免应力集中导致的零件疲劳损坏。钳身表面采用不同颜色的防护涂层区分不同功能部件，蓝色的调节支架、红色的手柄、金属原色的钳颚，既可以在作业现场快速识别工具位置，也能通过涂层起到防锈、防腐蚀的作用，在潮湿的管沟、带腐蚀性介质的化工管道作业场景下，也能长期保持钳身金属结构不被锈蚀，延长工具的实际使用寿命。钳口的开合调节没有多余的锁止结构，依靠齿条啮合的自锁特性保持开口尺寸，作业完成后只需要反向转动调节螺母就能快速张开钳口取下工具，操作步骤简洁，能有效提升现场作业的效率，不需要复杂的操作流程就能完成工具的调整与使用，适配一线作业人员快节奏的操作习惯。
