G型铜制紧固夹钳结构设计

这款G型夹钳的设计，最初是针对车间小批量零件加工时的临时压紧需求展开的，日常做机加工工位的临时装夹、焊接工位的工件对位固定、装配环节的零件压紧定位都能用到，相比台虎钳这类固定安装的夹具，它不需要依附工作台，可以灵活移动到任意作业位置，哪怕是在大型机架上做现场配焊、配钻，也能直接卡在工件边缘完成固定，不用额外搭建装夹平台。

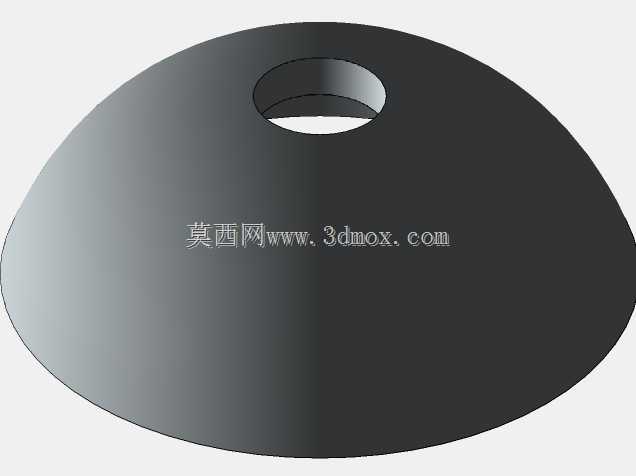

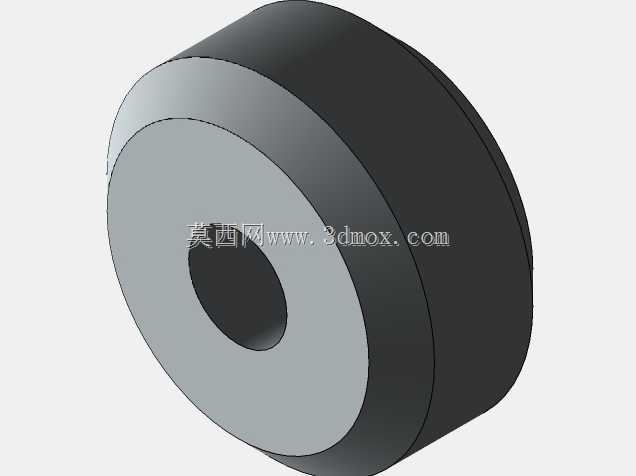

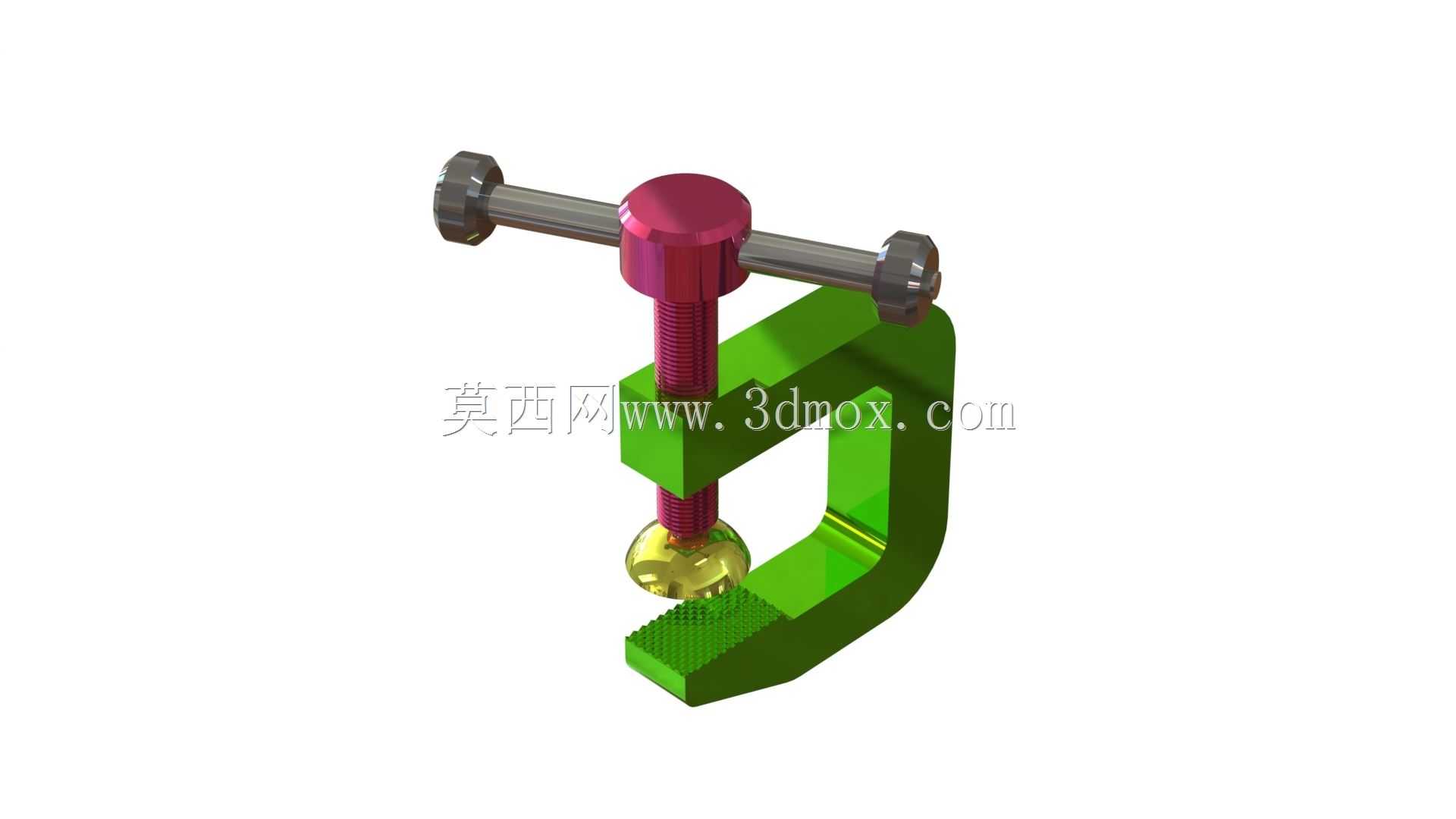

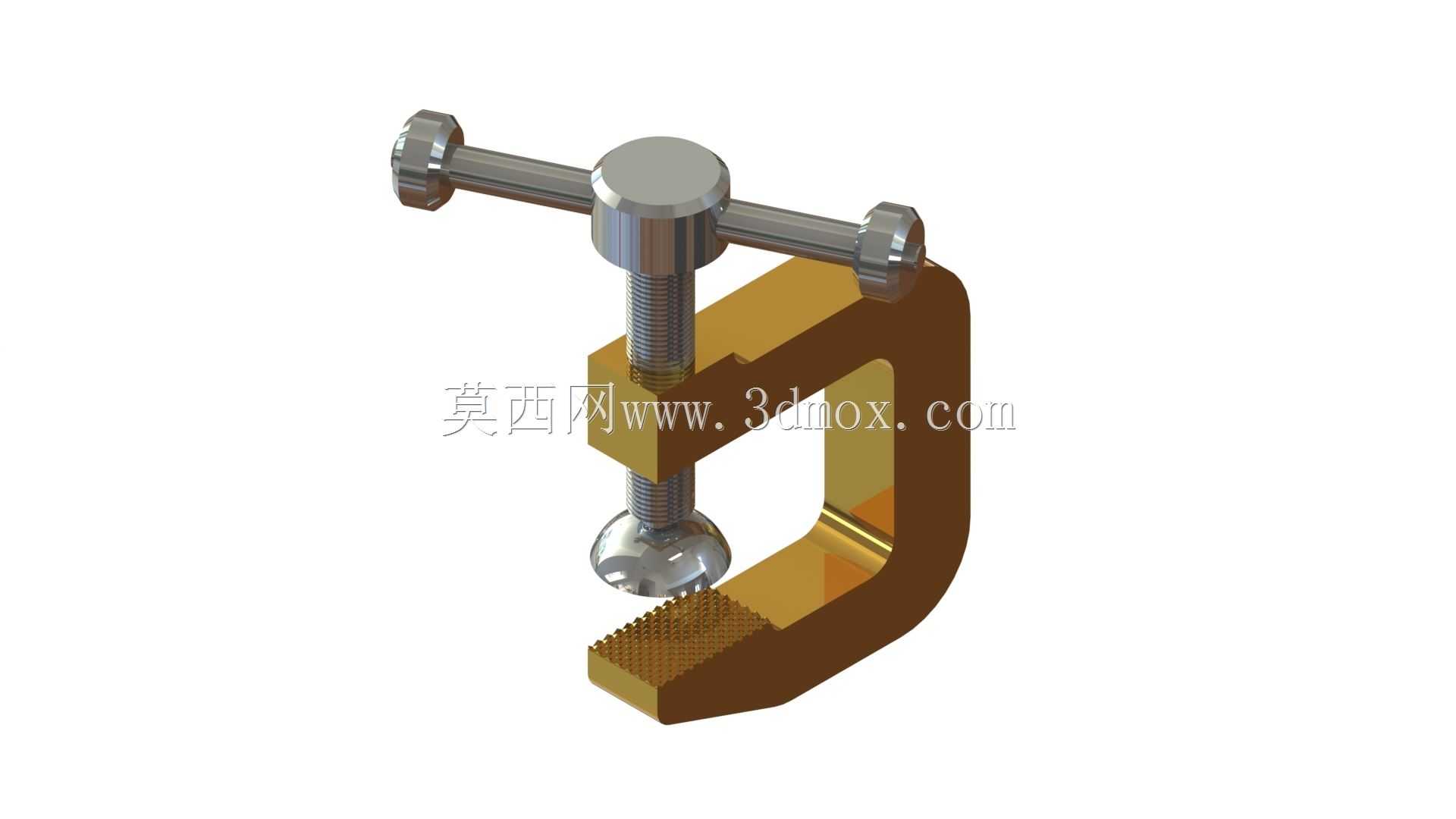

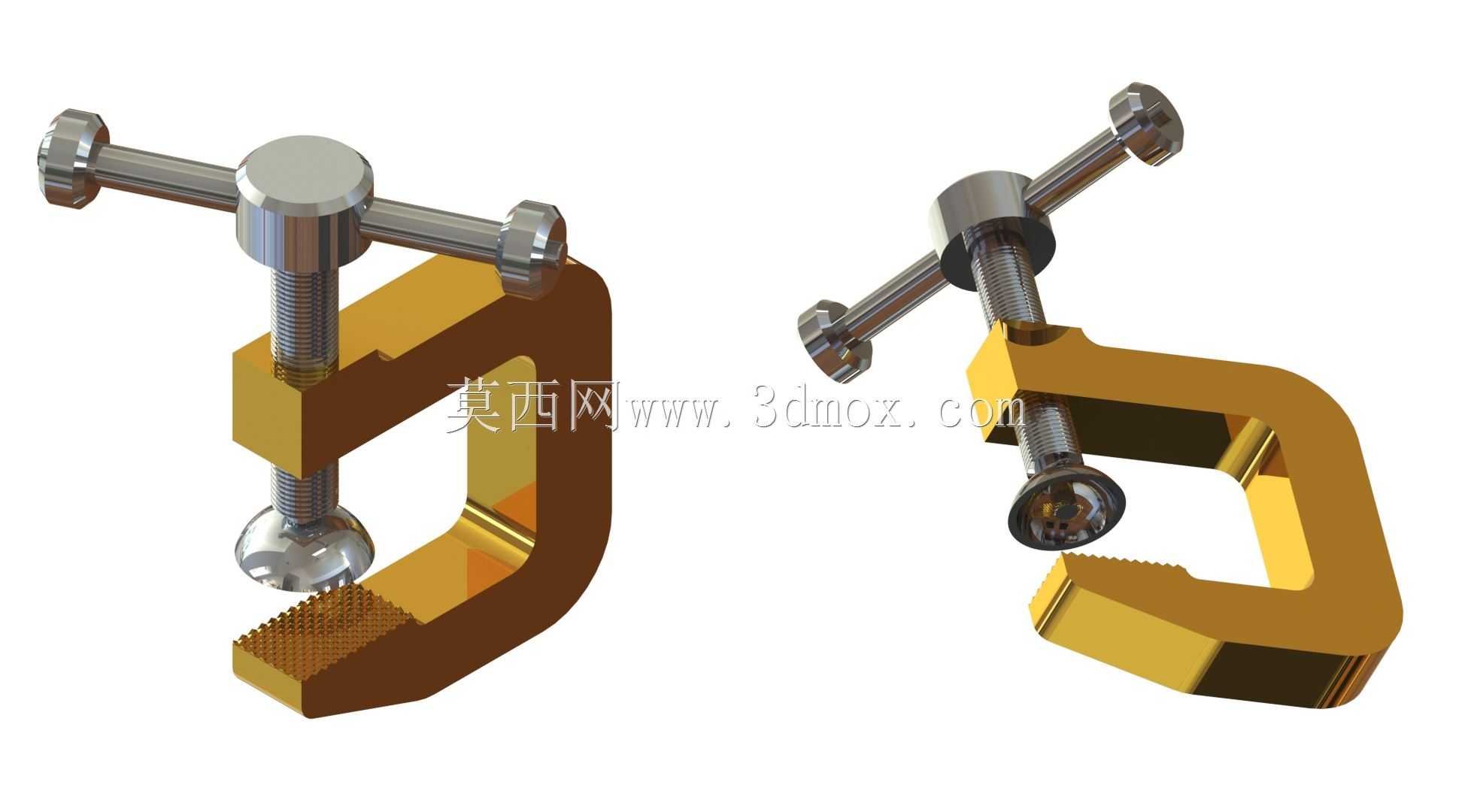

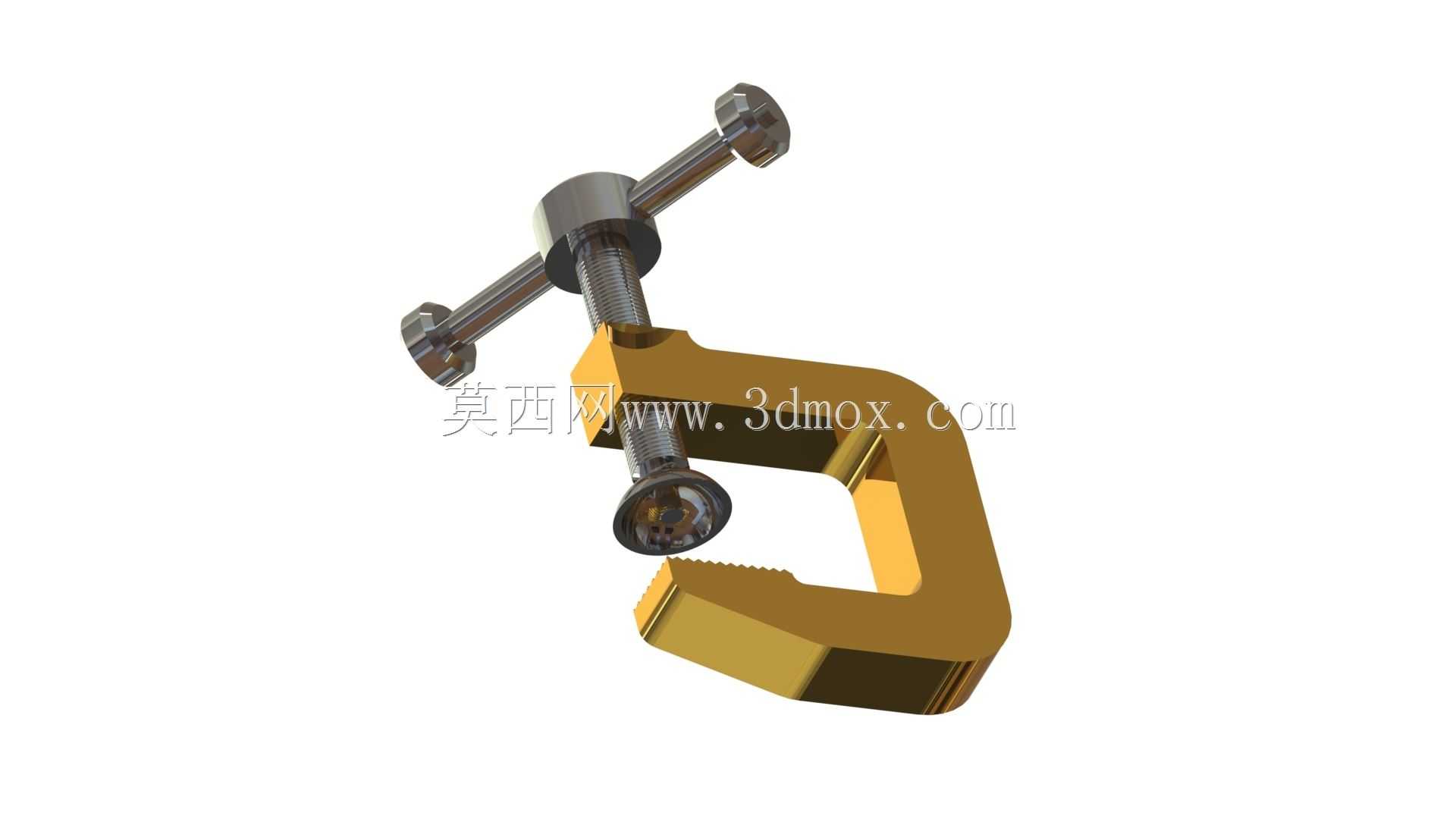

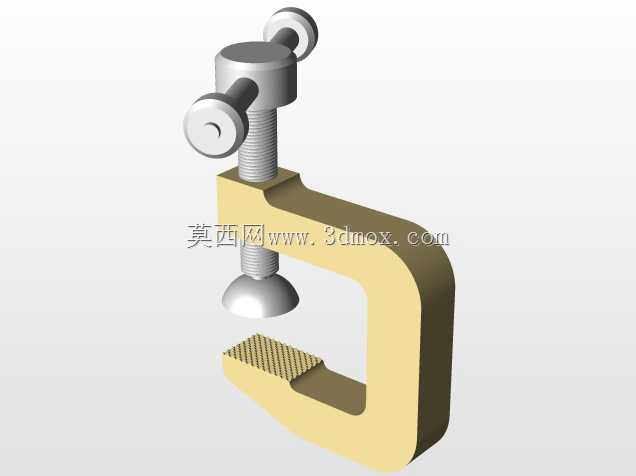

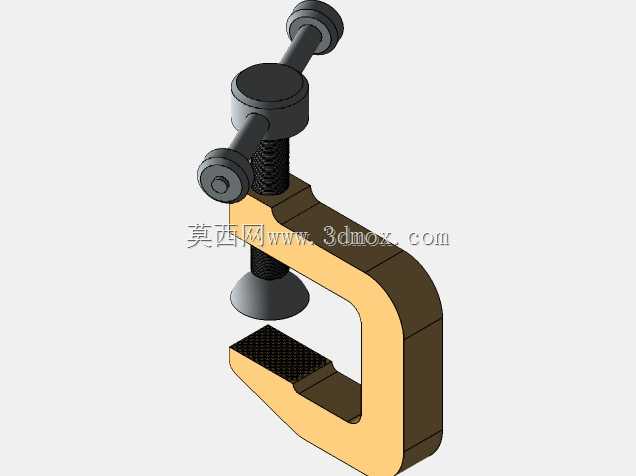

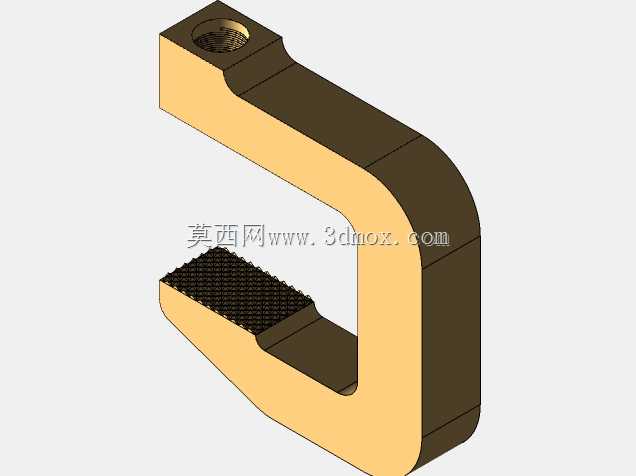

从结构设计逻辑来看，夹钳主体采用C型开口的一体式框架结构，主体部分做了加厚的截面设计，在螺杆施加足够压紧力的时候，框架的开口变形量能控制在0.02mm以内，不会因为长期受力出现开口张合失效的问题。夹口的两个接触面，固定端做了细密的滚花齿纹，活动压头采用球面活动结构，不管被夹工件的表面是平面还是带有轻微斜度，压头都能自动贴合工件表面，不会出现压接偏斜、打滑的问题，滚花齿的深度控制在0.3mm，既能提供足够的摩擦力防止工件移位，又不会在软质金属或者木质工件表面留下过深的压痕，适配不同材质工件的装夹需求。

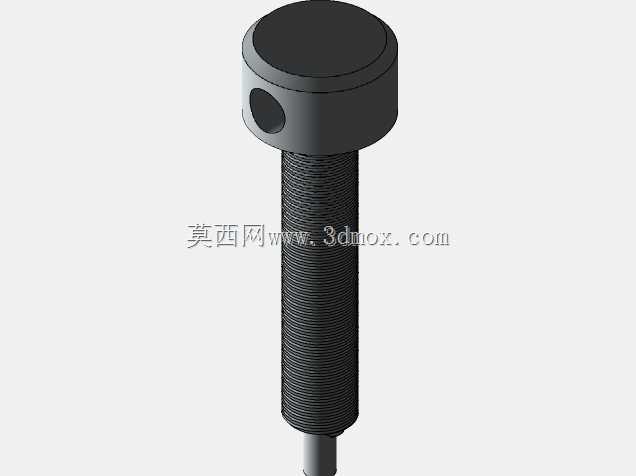

压紧螺杆采用T型螺纹传动，相比普通三角螺纹，T型螺纹的传动效率更高，承载能力更强，反复旋拧的磨损量更小，长期使用也不会出现螺纹滑牙的问题。螺杆顶部的操作杆采用十字贯穿式设计，不需要额外配套扳手，直接用手转动横杆就能完成夹紧和松开操作，在需要快速装拆的工位上，操作效率比带六角头的螺杆结构高很多，横杆的两端做了滚花处理，手上沾有少量切削液或者油污的时候也不会打滑。螺杆和压头之间采用活动铆接结构，旋拧螺杆的时候压头不会跟着转动，避免压头旋转摩擦刮花工件表面。

尺寸边界上，这款夹钳的最大开口距离设计为50mm，喉深达到35mm，能够覆盖日常小型零件装夹的大部分尺寸需求，整体闭合状态下的总高度不超过120mm，宽度不超过70mm，放在工具柜里收纳不会占用过多空间，整体重量控制在300g左右，外出作业携带也不会有额外负重。夹钳的主体框架采用黄铜材质加工，相比铸铁材质的夹钳，它的防锈能力更强，在潮湿的焊接工位或者有少量切削液飞溅的机加工工位使用，不会轻易生锈卡滞，黄铜材质的韧性更好，偶尔受到外力碰撞也不会出现脆裂的问题。

在实际使用场景里，除了常规的机加工、焊接装夹，它还能用来做木工拼接时的临时固定、胶粘零件的压紧固化、管路安装时的临时对位，甚至在做设备维修的时候，还能用来临时固定弹簧、卡簧这类容易弹出的小零件，适用场景非常灵活。设计的时候特意做了受力仿真验证，当螺杆施加1500N的压紧力时，框架的最大应力出现在C型开口的弯曲根部，应力值远低于黄铜材质的屈服强度，长期反复加载也不会出现疲劳断裂的问题，压头的球面结构做了硬化处理，表面硬度达到HRC40以上，长期和工件接触摩擦也不会出现凹陷变形。夹钳的所有棱边都做了R1的圆角处理，操作的时候不会划伤手部，横杆的两端没有尖锐的毛刺，哪怕快速旋拧操作也不会出现磕碰受伤的问题。和市面上常见的冲压铁皮G型夹相比，这款一体式铜制夹钳的刚性更好，压紧力更稳定，不会出现冲压夹那种受力后框架变形、夹紧力不足的问题，适合对装夹稳定性有一定要求的作业场景。
