车辆悬架用螺旋弹簧式减震阻尼构件

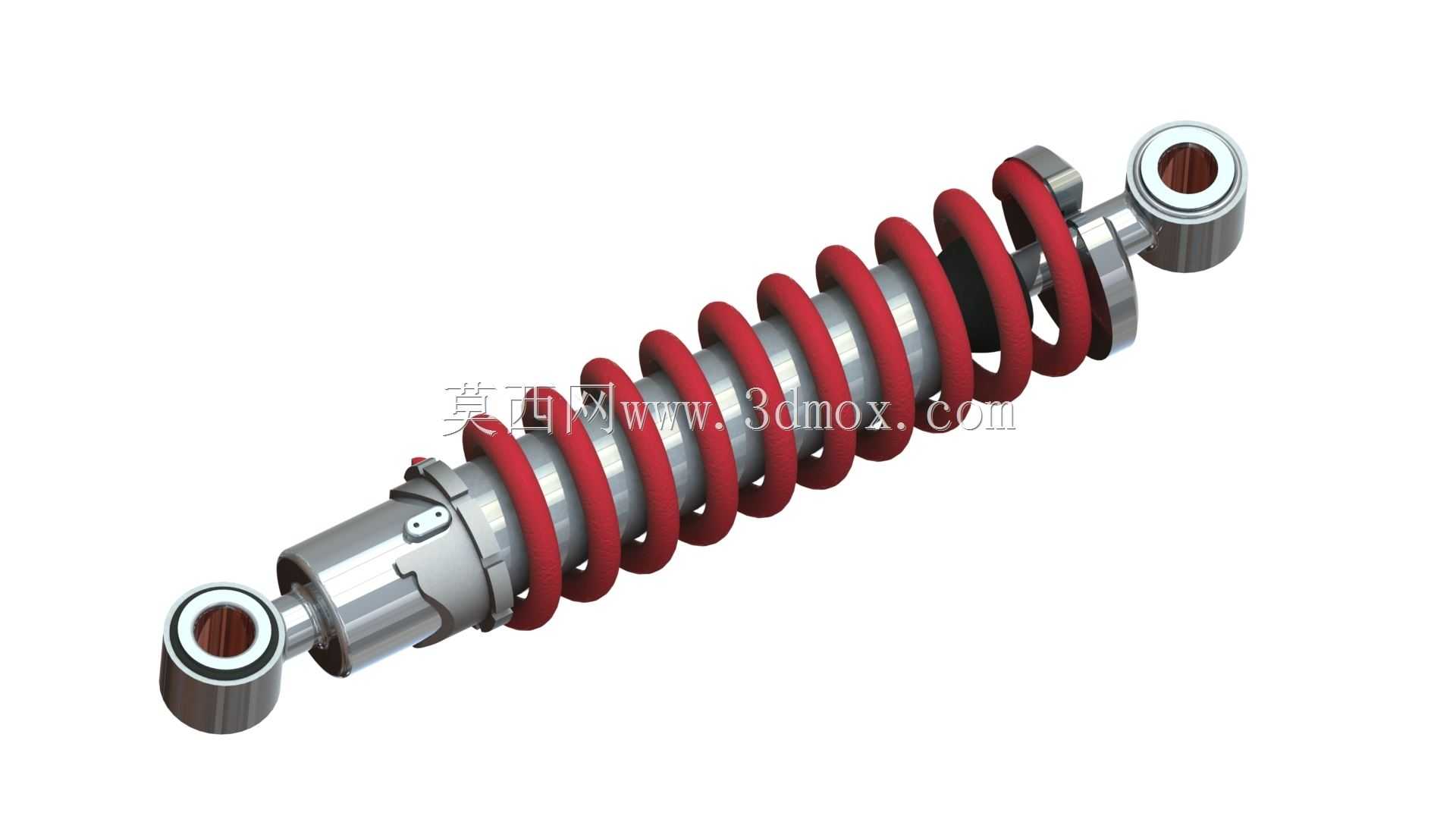

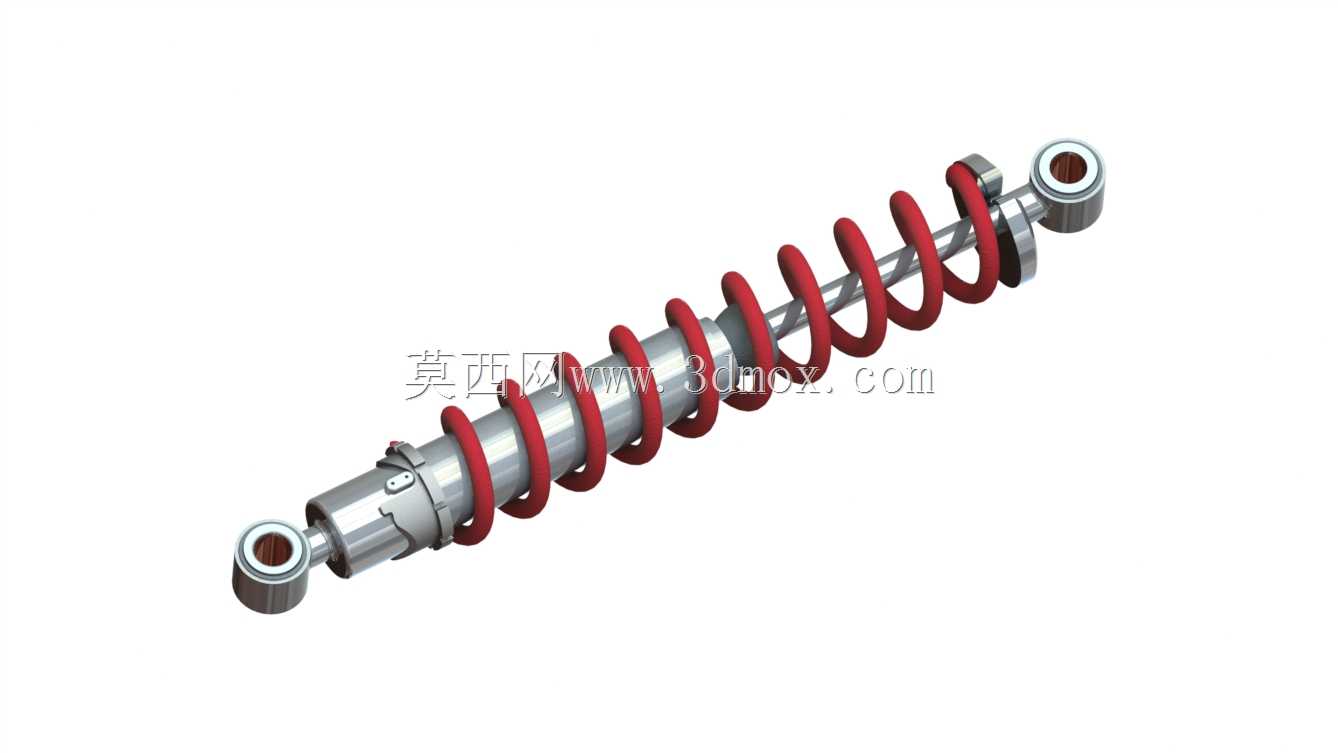

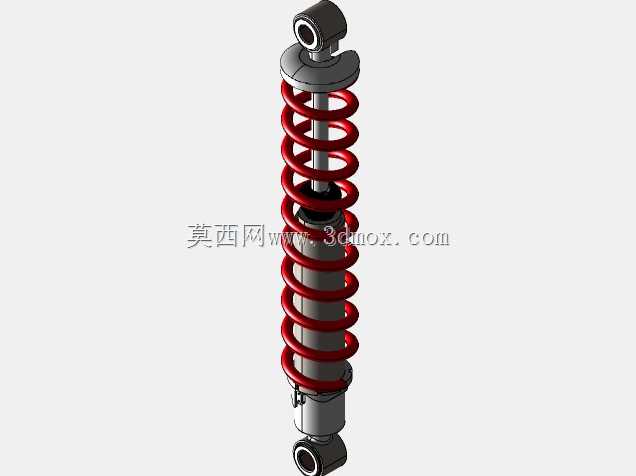

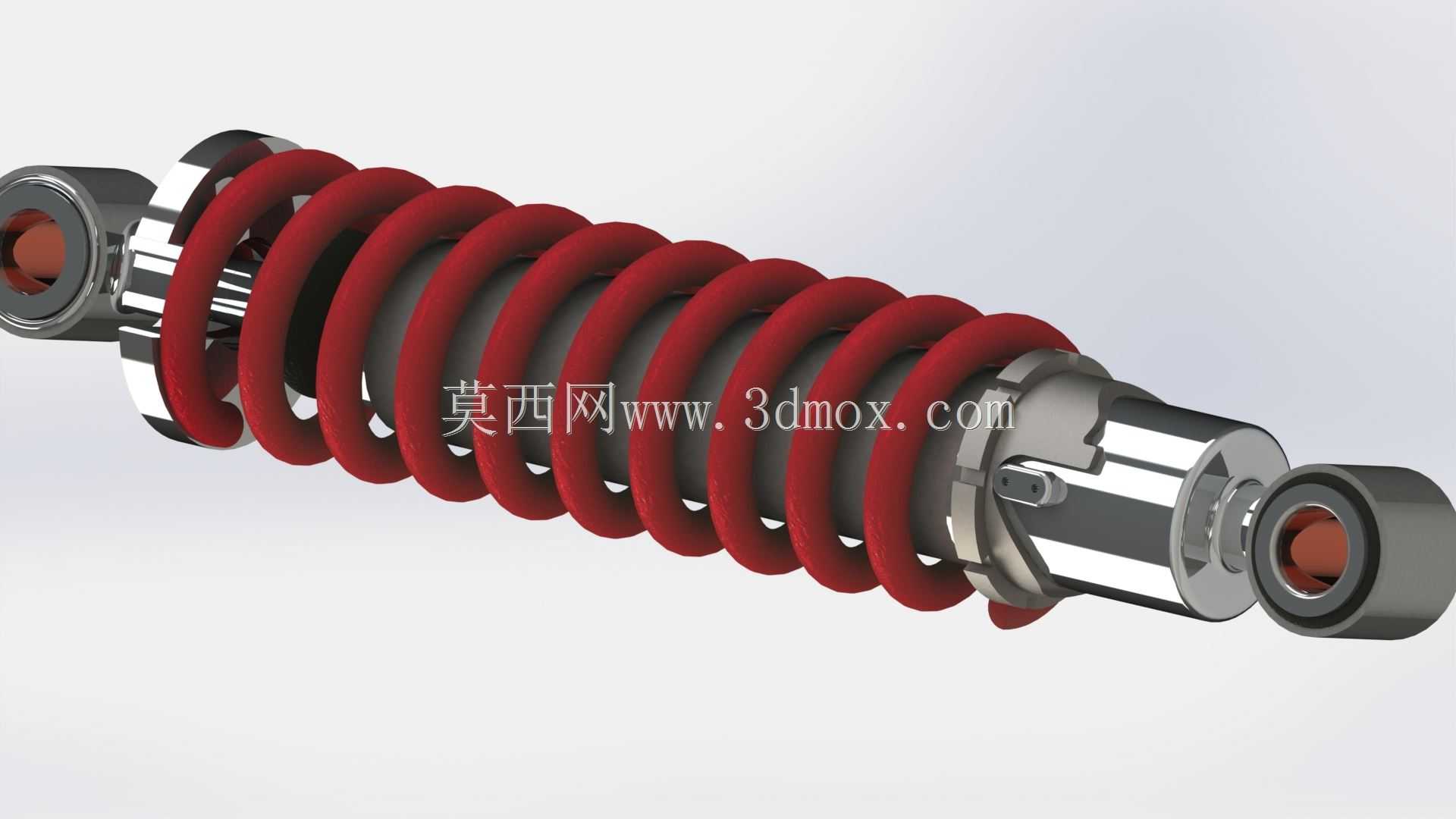

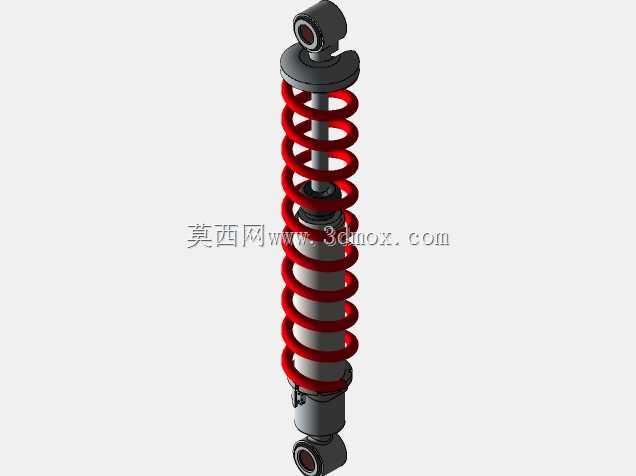

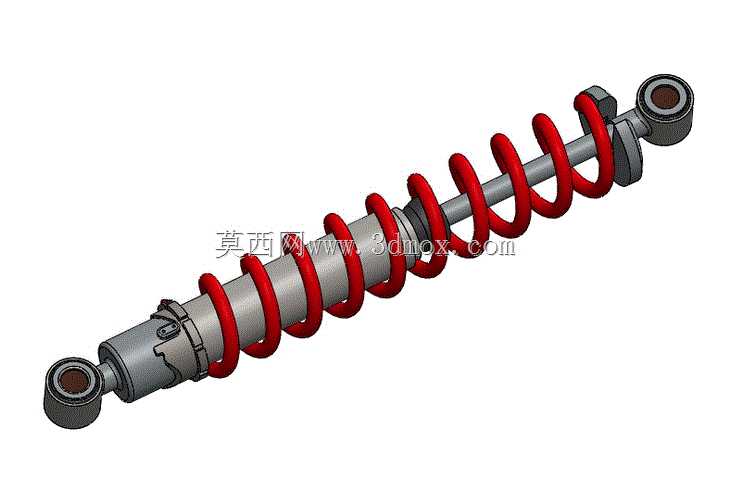

　　在乘用车辆、非道路作业机械的行走系统设计中，这类螺旋弹簧与阻尼筒集成的减震构件，是连接车架与行走轮系的核心承载缓冲部件，日常选型匹配时需要同时兼顾承载刚度与阻尼衰减特性，不能单独拆分弹簧或阻尼筒做孤立参数计算。实际装车场景里，该构件上端通过吊耳铰接固定在车架副梁的安装座上，下端与转向节或下摆臂的铰接点相连，整段工作行程中既要承受整车载荷带来的轴向压力，还要过滤路面颠簸传递的高频振动，避免振动直接传递到驾乘舱造成结构共振。从结构设计逻辑来看，螺旋弹簧套置在阻尼筒外侧的布局，能最大限度利用轮拱内侧的有限安装空间，不需要额外设置弹簧的独立固定支座，减少了周边安装支架的焊接工序，同时阻尼筒的活塞杆全程在筒体内做轴向往复运动，

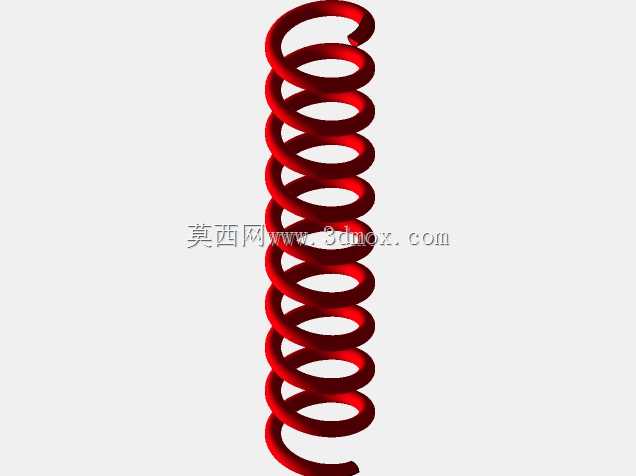

　　外伸的活塞杆表面做了硬质镀铬处理，配合端部的防尘油封结构，能阻挡行车过程中飞溅的泥沙、雨水进入筒腔，避免阻尼油液被杂质污染造成阻尼力异常衰减。设计建模过程中，需要重点校核两端铰接吊耳的中心距尺寸，这个尺寸直接决定了悬架的静载高度，过长会导致车辆底盘离地间隙超标，过短则会压缩减震器的有效缓冲行程，遇到大落差颠簸路面时容易出现阻尼筒触底的硬冲击。弹簧的螺距设计采用了变节距布局，靠近上下安装座的几节弹簧圈螺距更小，在承受小幅度高频振动时刚度更低，能过滤细碎的路面颠簸，中段螺距更大，在承受大载荷冲击时提供足够的支撑刚度，避免悬架过度压缩出现侧倾过大的问题。阻尼筒的缸筒外壁预留了弹簧限位座的安装台阶，

　　上下两个弹簧座分别卡在缸筒台阶和活塞杆端部的固定环上，不需要额外的焊接固定点，装配时只需要将弹簧预压缩到设计长度后卡入限位座即可，后期维护更换时也能快速拆解，不需要动用专用的大型压装设备。两端的铰接衬套采用了橡胶与金属套筒硫化结合的结构，金属内套用来穿装固定螺栓，橡胶层可以缓冲铰接点处的微小扭转振动，避免金属件直接硬接触产生异响，同时允许减震器在车轮跳动过程中产生小角度的摆动，适配悬架跳动时的几何角度变化，不会因为运动干涉造成活塞杆承受侧向弯矩，延长密封件的使用寿命。建模时需要注意弹簧的并圈长度参数，当减震器压缩到极限行程时，相邻弹簧圈刚好贴合不会出现错位挤压，同时阻尼筒内部的限位块会先于弹簧并圈触发限位，

　　避免弹簧承受超过设计极限的冲击载荷。在做整车悬架匹配时，还要结合车辆的整备质量、满载载荷来调整弹簧的线刚度与阻尼阀的开孔参数，阻尼力过大容易造成悬架过硬，颠簸路面的冲击会直接传递到车架，阻尼力过小则会出现车辆过坎后余振过多的问题，影响行驶稳定性。这类集成式减震构件除了应用在常规乘用车辆上，也常被用在小型电动代步车、山地越野摩托、非道路观光车辆的悬架系统中，不同应用场景下只需要调整弹簧丝径、缸筒直径以及两端吊耳的安装角度，就能适配不同的安装边界，不需要大幅改动整体结构布局，通用化程度较高。建模过程中对活塞杆的伸出长度做了参数化关联，调整安装距时可以直接驱动活塞杆的伸缩量，同步更新弹簧的压缩长度，不需要重新绘制弹簧的螺旋线，能大幅提升同系列不同规格产品的改型设计效率，避免重复建模出现的尺寸错误。
