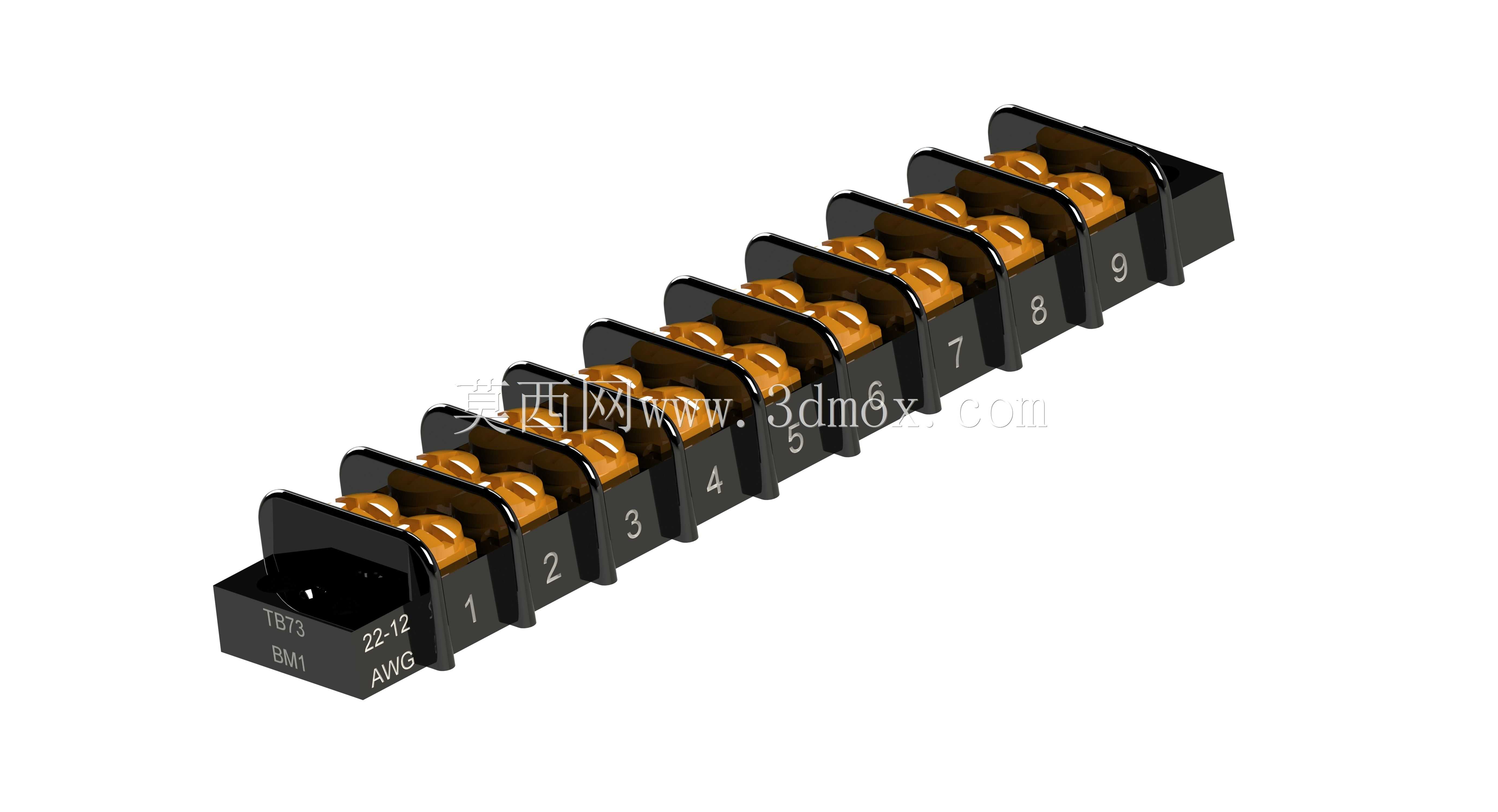

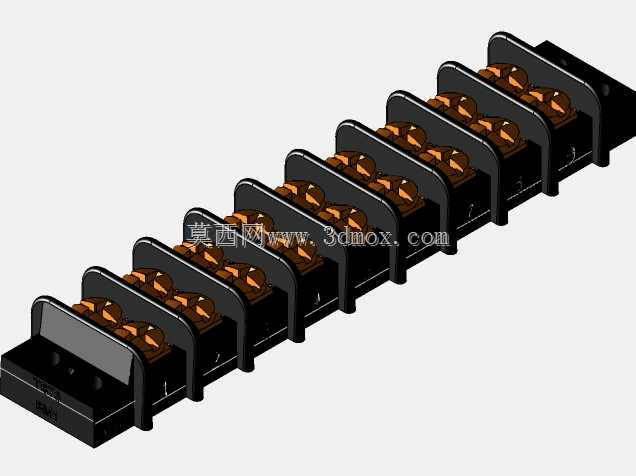

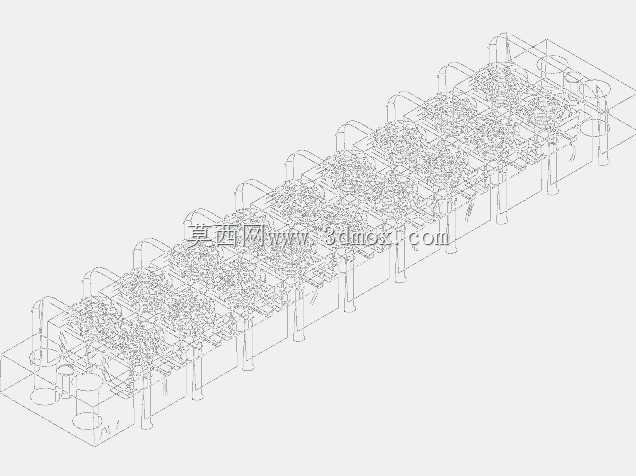

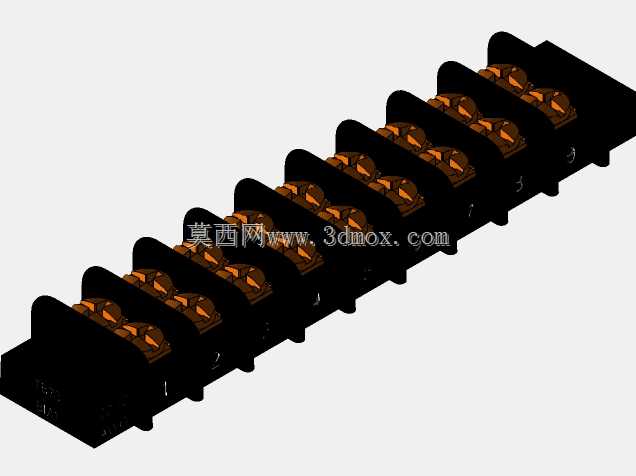

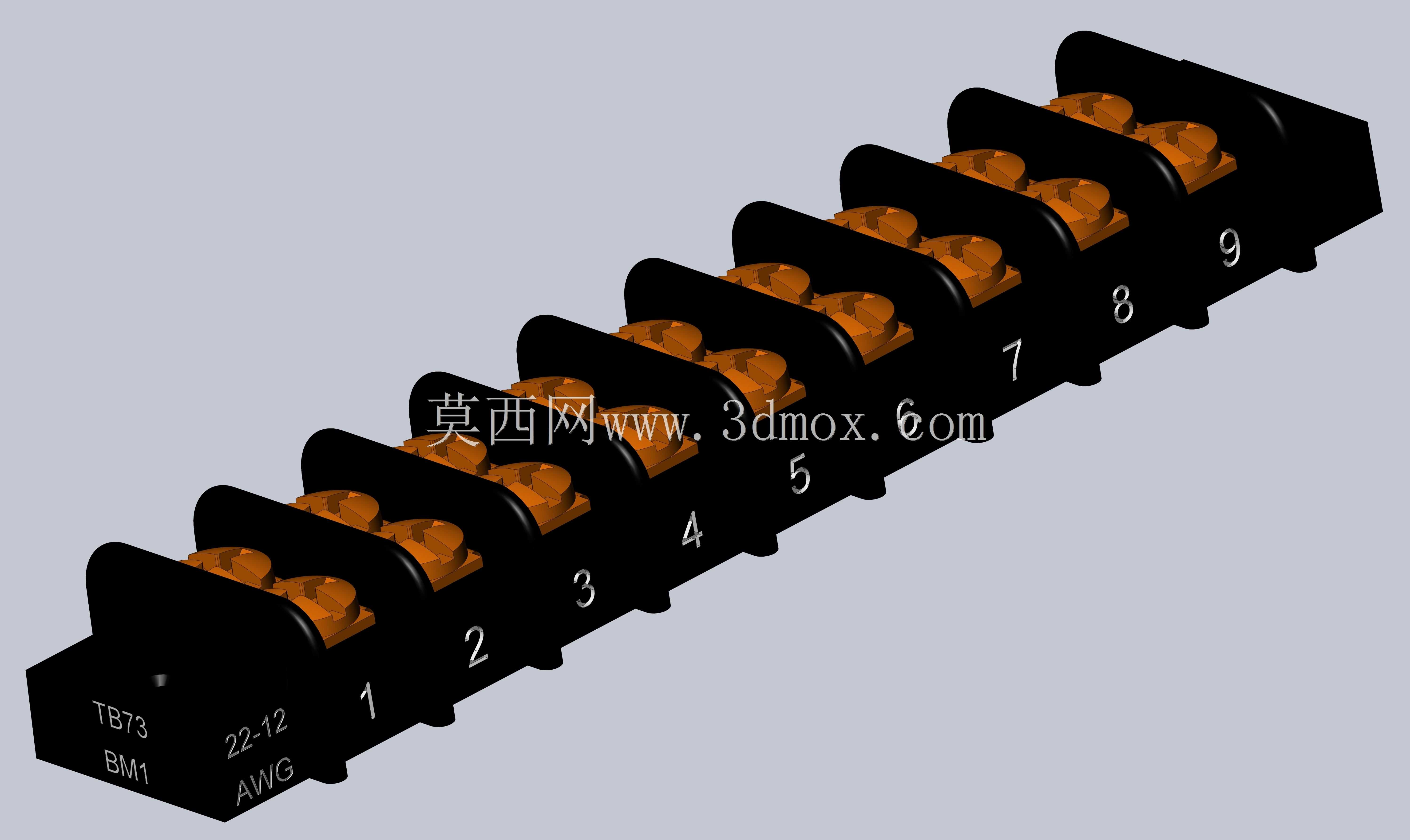

九位栅栏式电路接线端子排结构设计

这款九位栅栏式接线端子排，是低压电气回路中实现导线可靠接续的核心连接部件，广泛应用在工业控制柜内部配线、小型机电设备电源分线、自动化控制回路接线、民用配电分线模块、测试治具电路转接等场景中，能够为多组导线提供稳定的电气连接与物理固定，避免导线松脱、误碰引发的电路故障。在实际使用过程中，这类端子排可同时接入9组独立回路的导线，适配22AWG至12AWG线径范围的铜芯导线，能够承载300V交流或直流工况下的20A额定电流，满足绝大多数低压控制、小功率动力回路的接线需求。端子采用栅栏式隔仓设计，每一个接线位都有独立的黑色绝缘隔层分隔，相邻接线位之间形成物理绝缘屏障，即使接线端存在裸露铜丝也不会发生相邻回路短路的问题，大幅提升接线作业的容错率与长期使用的安全性。端子的接线螺丝采用M3.5规格，适配#6规格的安装固定孔位，安装孔中心距符合行业通用的1.42英寸标准间距，既可以通过螺丝直接固定在设备壳体的安装位上，也可以适配标准DIN导轨的卡扣配件实现导轨式安装，能够兼容绝大多数现有电控箱的安装布局，无需额外修改安装孔位即可替换同规格老旧端子。设计过程中，端子的导电部件采用高弹性铜合金材质，表面做镀锡防氧化处理，螺丝拧紧时能够将导线线芯牢牢压在导电基座上，长期使用也不会因为震动、温度变化出现接触电阻增大、打火发热的问题；外部绝缘基座采用阻燃级工程塑料注塑成型，具备良好的抗冲击、耐温、绝缘性能，即使出现短时过载发热也不会出现熔融、引燃的风险。端子表面印有清晰的1-9位序标识，接线作业时可以快速对应回路编号，降低接线错误率，同时端子末端预留了标识粘贴区域，可根据实际回路需求粘贴自定义回路标签，方便后期设备维护时快速排查线路。整体结构紧凑，单排布局的设计占用电控箱内部空间小，多组端子并排安装时也不会出现操作空间干涉，接线时仅需将剥好的线芯插入接线孔，拧紧顶部的压接螺丝即可完成接线，无需额外的压接端子配件，大幅提升现场接线的作业效率。
