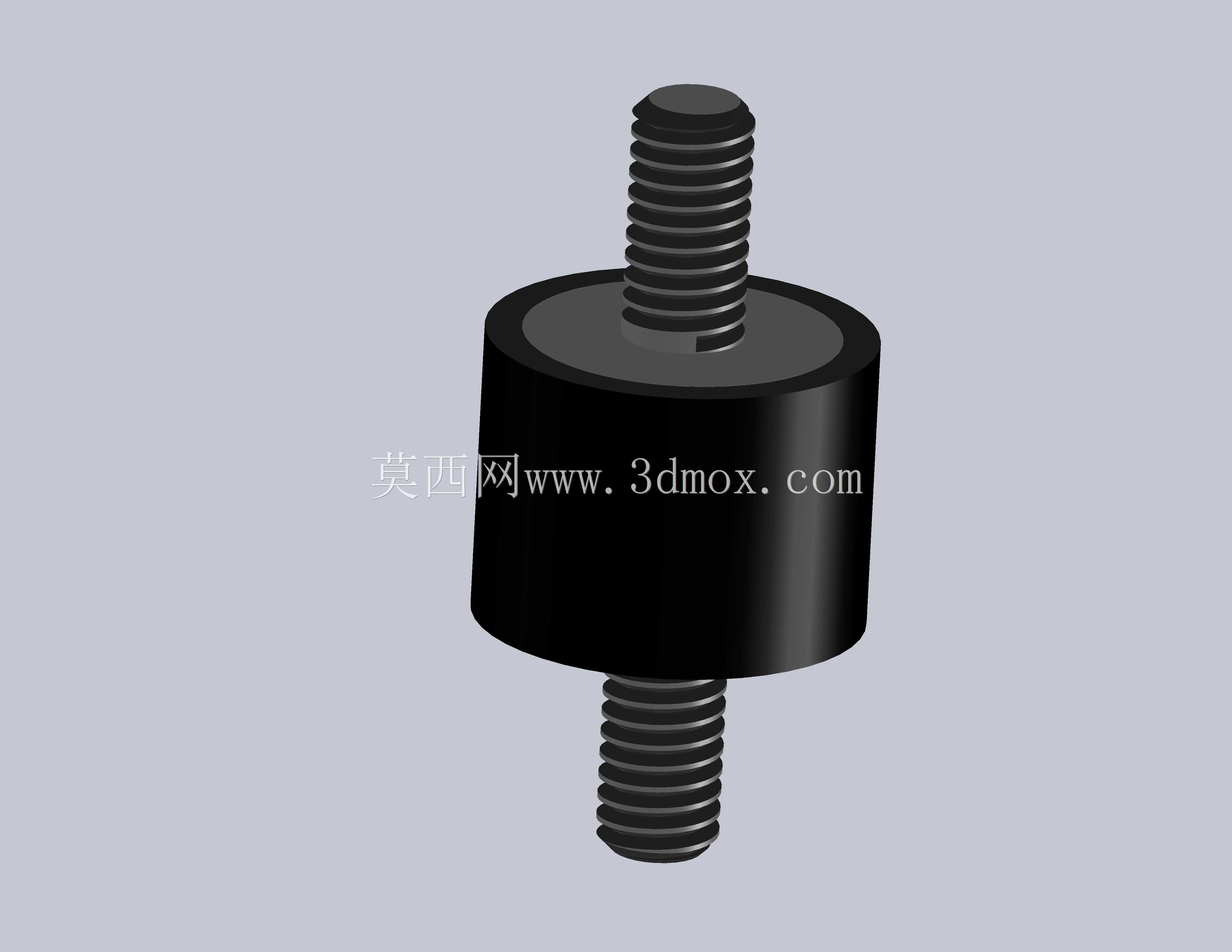

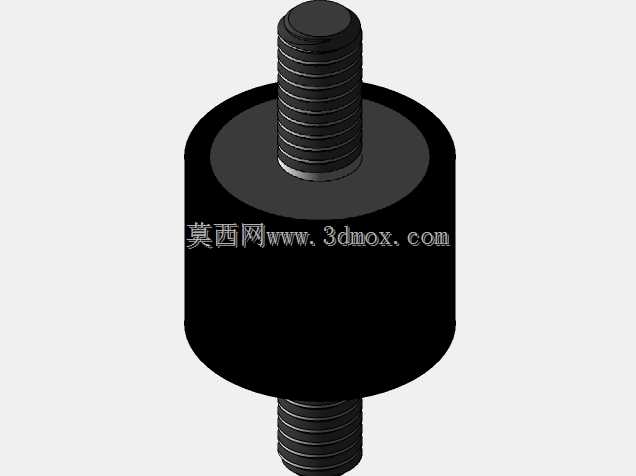

麦克马斯特卡尔柱式橡胶隔振减震构件

　　在工业设备的振动控制场景里，这类两端带外螺纹的柱式橡胶减震件是非常常见的被动隔振元件，很多刚入行的结构工程师在选型时容易忽略安装边界的细节，最后出现隔振效率不达标甚至橡胶件提前撕裂的问题。先从实际应用场景说，这类减震件常被用在小型动力单元、仪器仪表柜体、车载电子设备、小型风机泵组的安装位，用来阻断设备自身振动向安装基座传递，同时也能抵消外部环境振动对精密器件的影响，比如车载工控主机的安装支架上，用这类减震件做夹层安装，就能过滤掉车辆行驶过程中路面传递的高频颠簸振动，避免主板上的接插件因为长期振动出现松脱。

　　从功能特性来看，这款减震件采用氯丁橡胶作为主体弹性材质，相比天然橡胶，氯丁橡胶的耐候性、耐油性表现更好，在普通工业车间的油污环境、户外设备的温变环境下都能保持稳定的弹性性能，不会短时间内出现老化开裂、弹性衰减的问题。两端的金属螺纹嵌件是和橡胶主体硫化结合在一起的，不是后期粘接的结构，这种工艺能保证螺纹连接的强度，承受轴向的拉压载荷和小幅度的径向剪切载荷时，不会出现金属件和橡胶脱开的失效情况。

　　设计思路上，这类柱式减震件的刚度匹配是核心，中间的橡胶主体直径、高度直接决定了轴向和径向的刚度值，1英寸的外径搭配对应的橡胶高度，能匹配单块承载几公斤到十几公斤的设备载荷，选型时需要计算设备总重量除以单支减震件的承载点数，让每支减震件的静载压缩量落在设计区间内，一般静压缩量控制在橡胶主体高度的10%-15%时，隔振效率能达到比较理想的状态，如果载荷过大导致压缩量超过20%，橡胶的固有频率会上升，隔振效果会大幅下降，还会加速橡胶的疲劳损坏。

　　安装边界方面，这款减震件采用5/16-18的统一螺纹，属于美制粗牙螺纹系列，安装时两端分别拧入设备安装脚和基座的对应螺纹孔，0.75英寸的凸台高度是指橡胶主体端面到螺纹根部的台阶尺寸，这个尺寸决定了安装时橡胶件不会被安装面过度挤压，预留了足够的弹性变形空间，做安装板设计的时候要注意，两端的安装孔不能和橡胶主体发生干涉，安装孔的直径要略大于螺纹直径但小于橡胶主体的外径，拧紧的时候要控制扭矩，不能让螺纹嵌件在橡胶内部发生转动，否则会破坏硫化结合层，正确的安装方式是用扳手卡住螺纹根部的扁位，再拧紧锁紧螺母，避免橡胶主体承受扭转应力。

　　实际使用中还要注意，这类减震件的隔振频段主要针对中高频振动，对于低频大振幅的振动场景，需要搭配更大刚度比的减震件，不能盲目选用小尺寸的柱式减震器。另外安装时要保证所有减震点的载荷均匀，不能出现某一支减震件空载、某支过载的情况，否则设备运行时会出现偏摆，反而放大局部振动。在三维建模过程中，要重点还原橡胶主体和金属嵌件的结合位置，螺纹部分要准确还原牙型参数，方便后续做装配干涉检查，同时橡胶部分的材质属性要设置对应的邵氏硬度参数，在做有限元振动仿真时才能得到准确的隔振效果数据，很多建模者容易忽略金属嵌件和橡胶的装配定位，导致实际生产出来的样件螺纹同轴度不达标，安装时出现别劲的问题，建模时要保证两端螺纹的同轴度公差控制在合理范围内，和橡胶主体的中心轴线重合，避免安装后出现附加应力。
