金布莱特贴片式蓝绿双色发光二极管结构

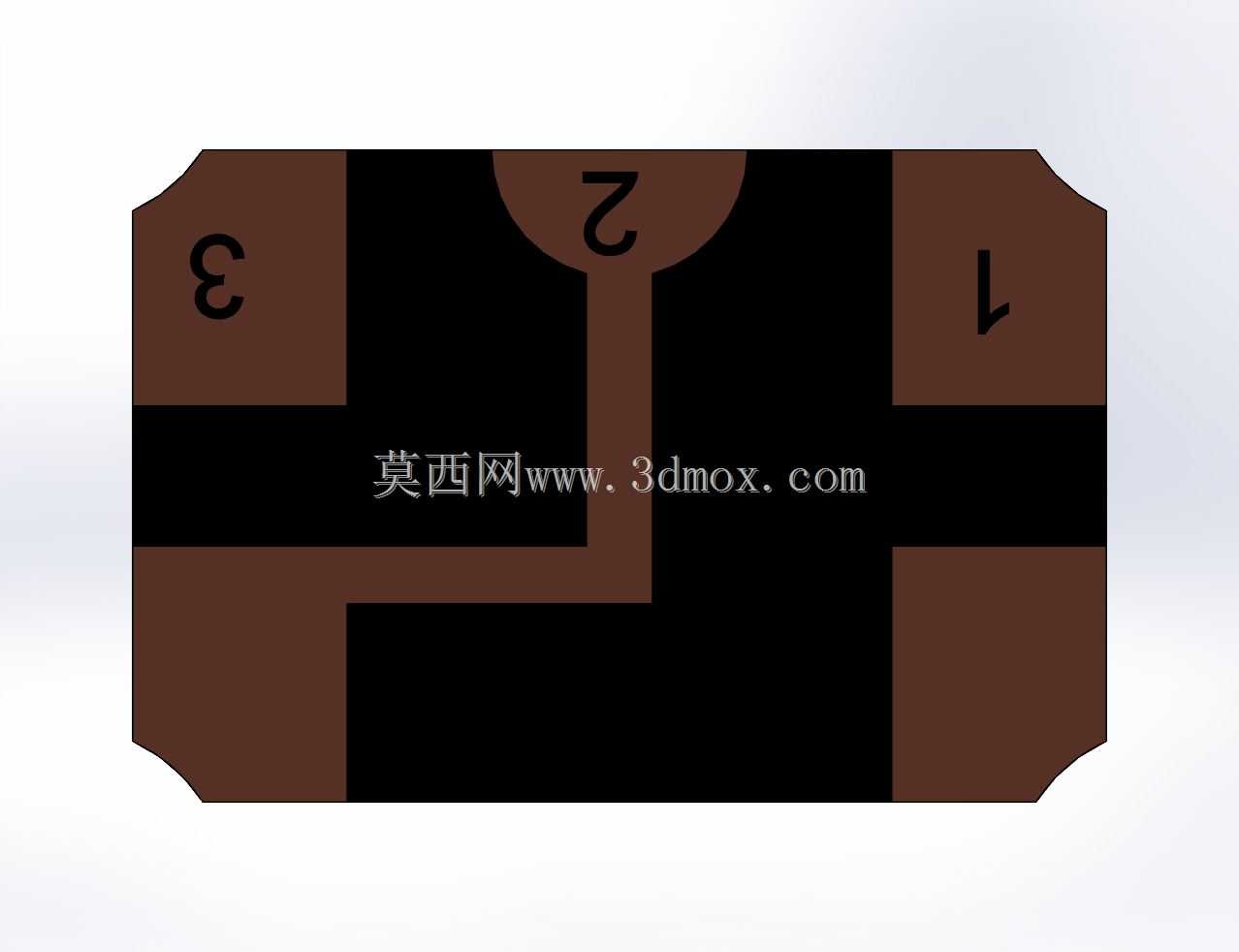

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计中，表贴型双色LED是状态指示环节的核心元器件，这类元件的三维建模精度直接影响SMT产线的钢网开孔、贴片坐标校准、以及整板装配后的干涉校验工作。本次建模的蓝绿双色表贴LED，针对高密度贴装场景做了结构适配，首先从安装边界来看，元件采用标准SMD封装轮廓，黑色塑封主体的长宽尺寸严格匹配量产料件的实测公差范围，底部焊盘采用共阴/共阳通用的四引脚布局，焊盘的铜箔裸露区域尺寸、引脚间距完全对应回流焊工艺的最小间隙要求，避免在高密度布板时出现焊盘间距不足导致的连锡风险。

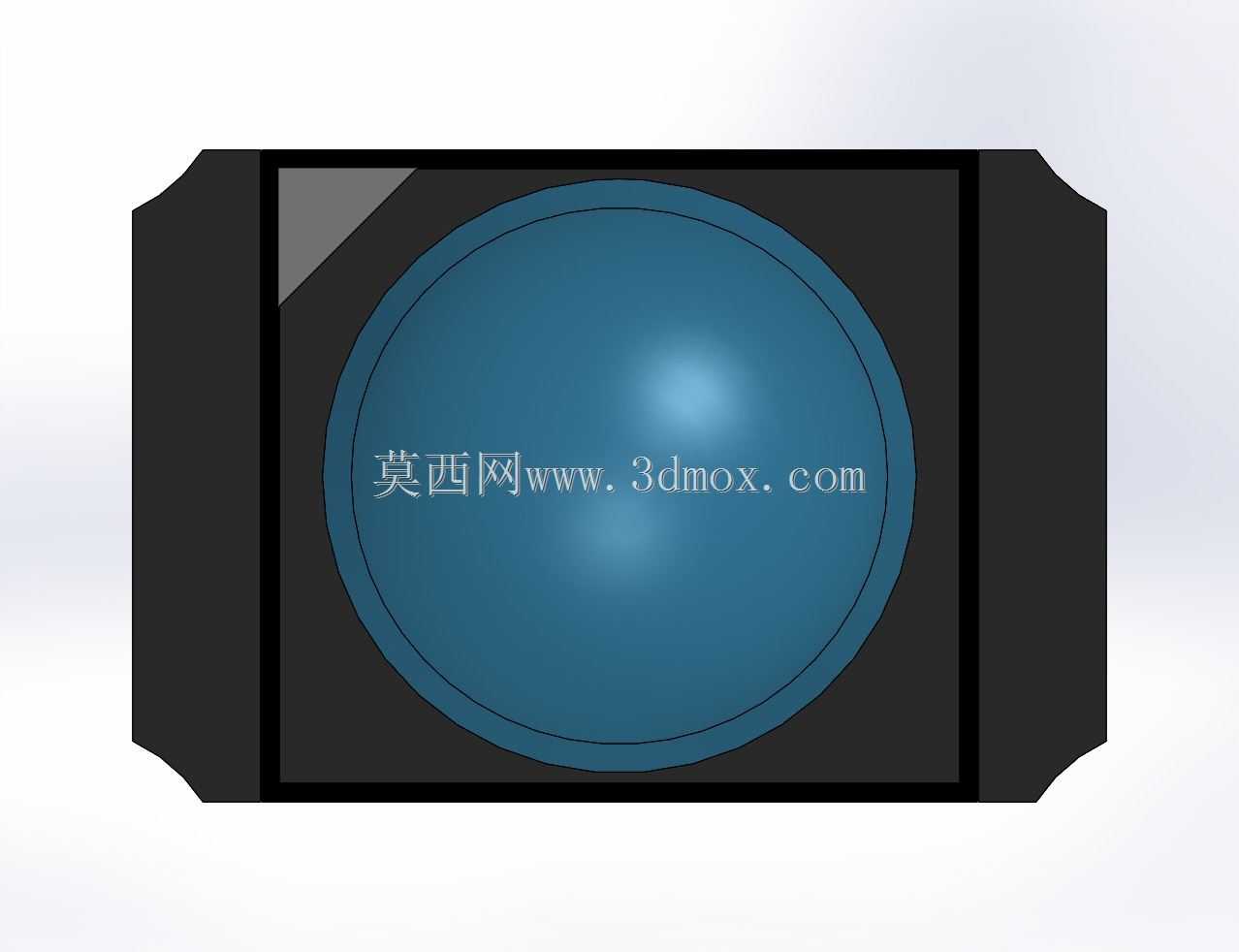

　　从功能特性上，该元件将蓝色、绿色两个发光芯片集成在同一封装内部，顶部采用半透明圆顶光学透镜，透镜的弧度经过光学仿真优化，能够将两个芯片发出的光线以120度左右的发散角向外投射，既满足面板状态指示时的大视角可视需求，也避免了光线过度发散导致的相邻指示灯串光问题，在多灯密集排列的设备面板上，这种透镜设计能有效降低不同指示灯之间的光线干扰，提升状态识别的准确率。塑封主体采用耐高温的黑色工程塑料材质，能够承受无铅回流焊过程中最高260摄氏度的峰值温度，不会出现封装变形、透镜雾化等焊接损伤问题，适配当前主流的无铅焊接工艺要求。

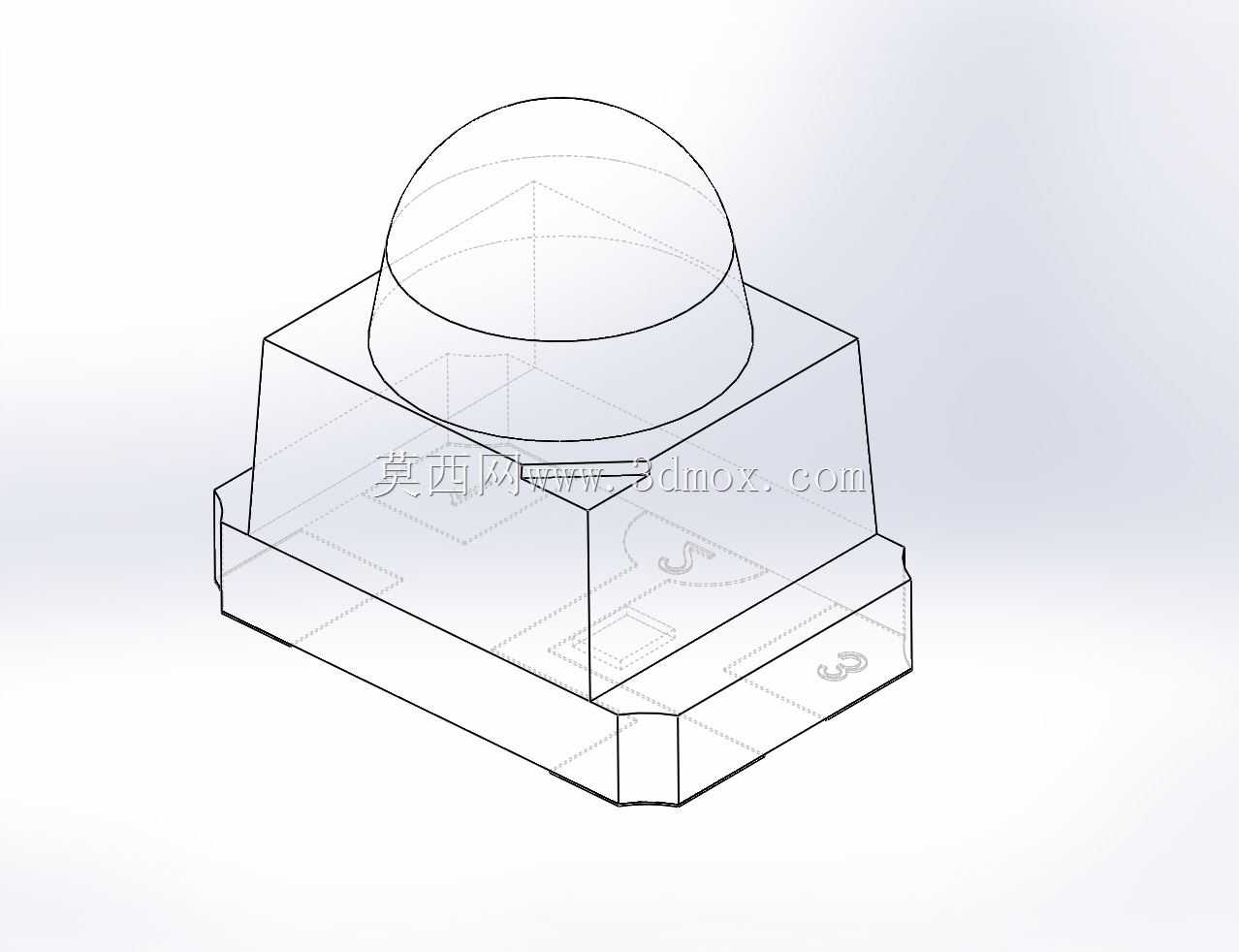

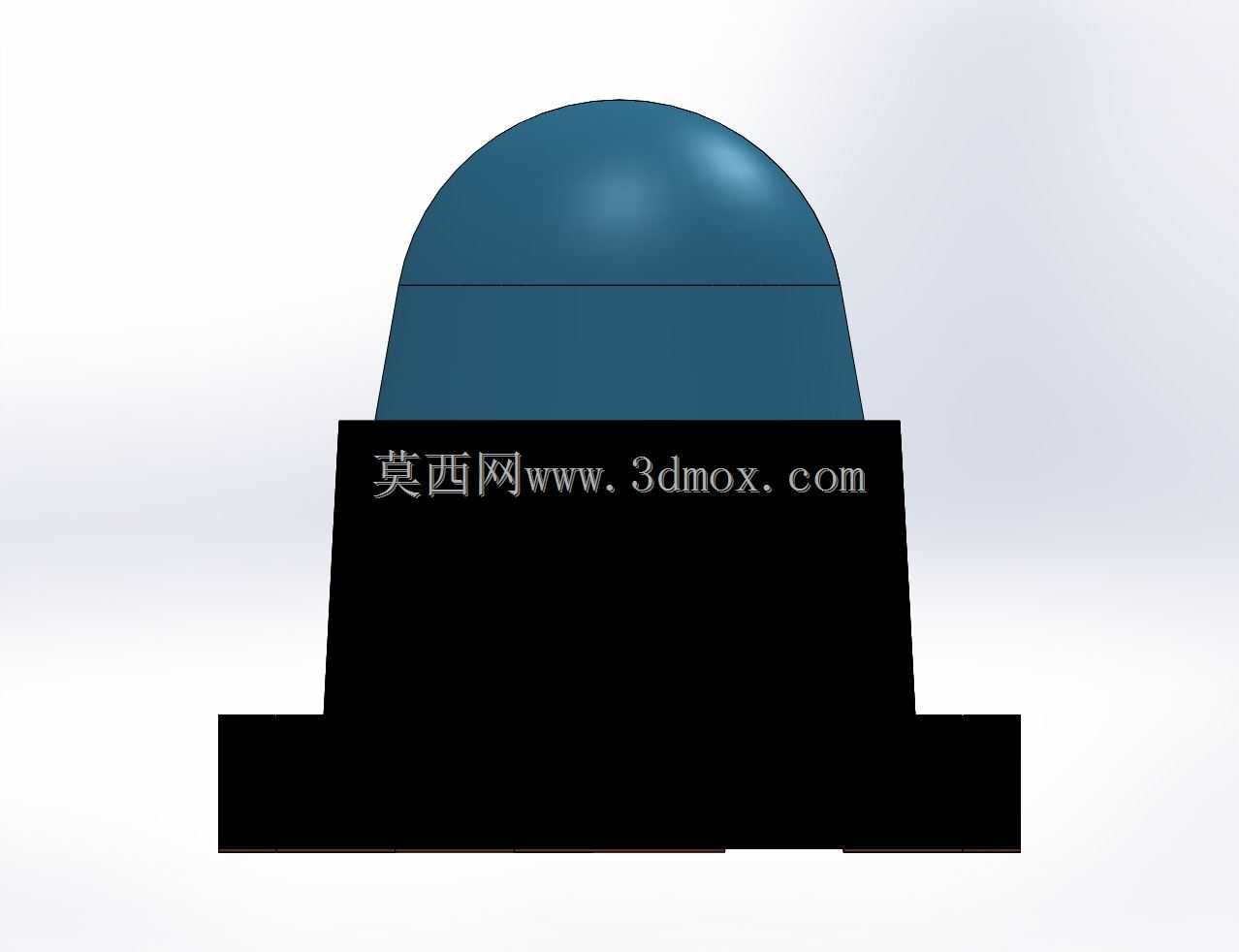

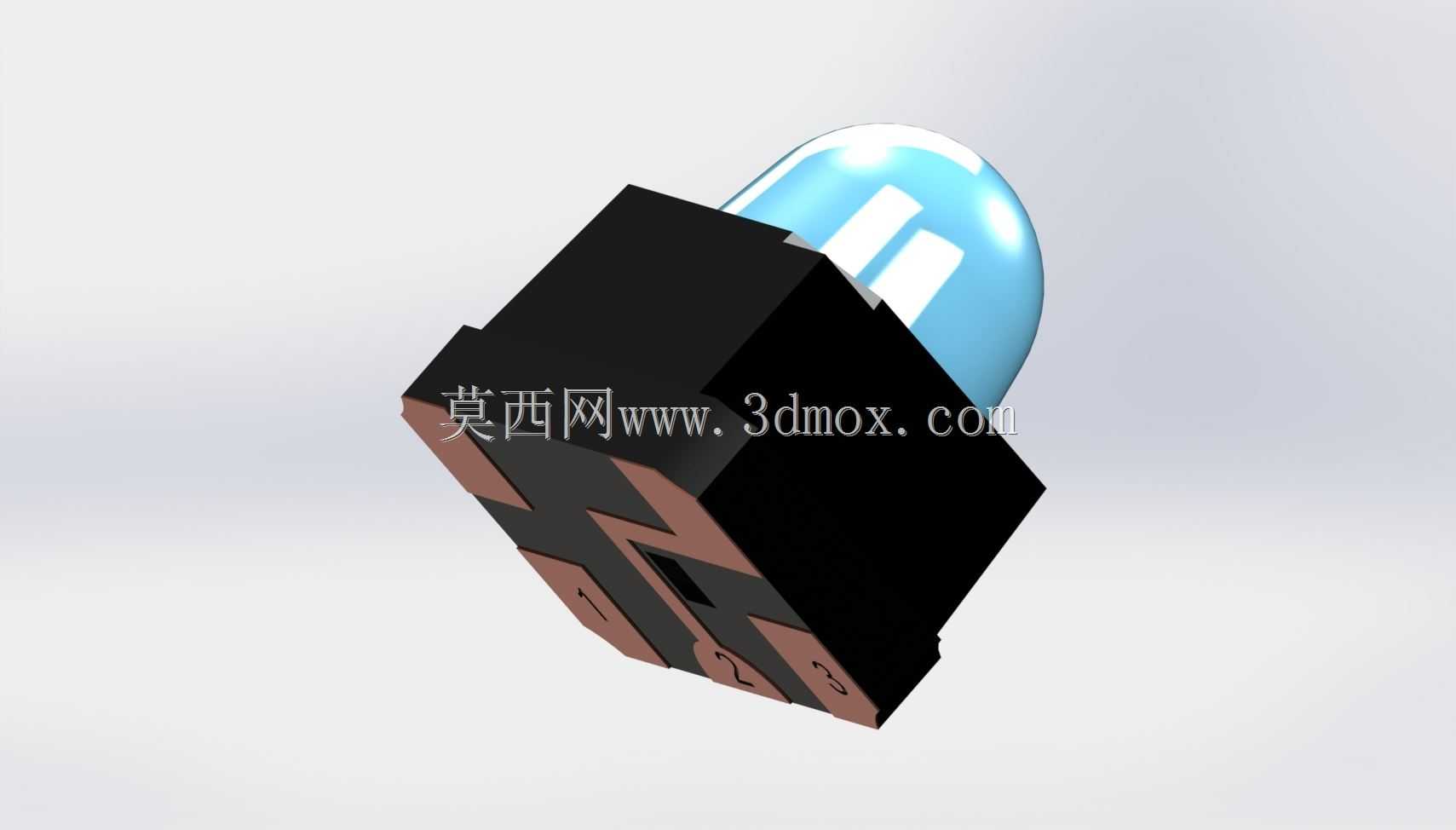

　　建模过程中，首先依据原厂规格书的外形尺寸标注搭建基础轮廓，先完成底部塑封基座的实体建模，对基座底部的焊盘凸台做了0.05mm的高度差处理，还原真实元件焊接时焊盘与PCB锡膏层的接触间隙，避免建模时焊盘与PCB板面完全贴合导致的工艺仿真偏差。之后对顶部透镜做曲面建模，严格还原透镜的球面曲率以及透镜与塑封基座的衔接台阶，这个台阶结构是实际生产中封装注胶时的定位结构，在做整板装配干涉检查时，这个台阶的尺寸精度会影响上方透明面板的间隙设计，如果忽略这个结构，很容易出现设计时预留的面板间隙不足，装配后透镜顶到透明面板的问题。引脚部分的建模还原了元件引脚的弯折角度以及焊盘端面的镀锡层轮廓，在做SMT贴片仿真时，这个结构能够准确模拟吸嘴拾取元件时的重心位置，避免贴片坐标偏移的仿真误差。

　　在实际应用场景中，这类双色LED常被用于设备的运行状态指示，比如绿色点亮代表设备正常运行，蓝色点亮代表设备处于蓝牙连接或者数据传输状态，相比采用两个独立单色LED的设计，集成式双色LED能够节省50%的PCB布板空间，同时减少一个贴片工位的加工流程，降低整板的加工成本。在做PCB布局时，这类元件的三维模型需要准确匹配封装库的焊盘坐标，建模时特意将元件的装配原点设置在元件本体的几何中心，对应SMT贴片机的拾取坐标基准，结构工程师在调用该模型进行整板布局时，不需要额外调整坐标原点，能够直接导入到装配环境中进行布局校验。另外针对元件的高度方向，建模时严格控制透镜顶部到PCB板面的总高度，适配薄型化电子产品的内部空间要求，比如在便携式手持设备的设计中，内部堆叠的空间余量通常只有0.1mm级别，准确的元件高度模型能够帮助结构工程师提前评估外壳与PCB之间的间隙，避免后期开模后出现元件顶壳的问题。

　　从设计思路上，这个模型没有做过度的细节简化，既保留了生产装配需要校验的所有关键结构尺寸，也对不影响装配的内部芯片结构做了适度简化，控制模型的文件大小，避免在整板装配时导入过多细节导致的装配文件卡顿。焊盘部分的建模区分了塑封本体的引脚金属部分和焊盘末端的可焊接区域，在做DFM可制造性检查时，能够直接通过模型识别焊盘的可焊接范围，辅助钢网开孔的尺寸设计。透镜部分采用半透明材质参数设置，在做渲染验证时能够模拟真实的光线透出效果，帮助设计师提前评估指示灯的显示效果，调整面板上导光结构的位置和尺寸。
