法兰插入式温湿度一体检测传感装置

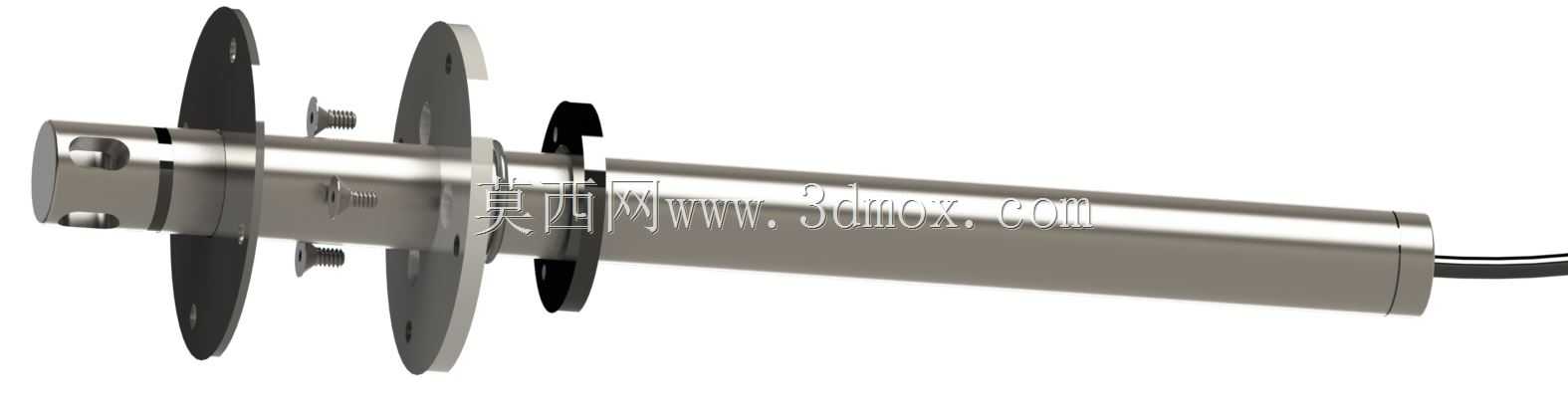

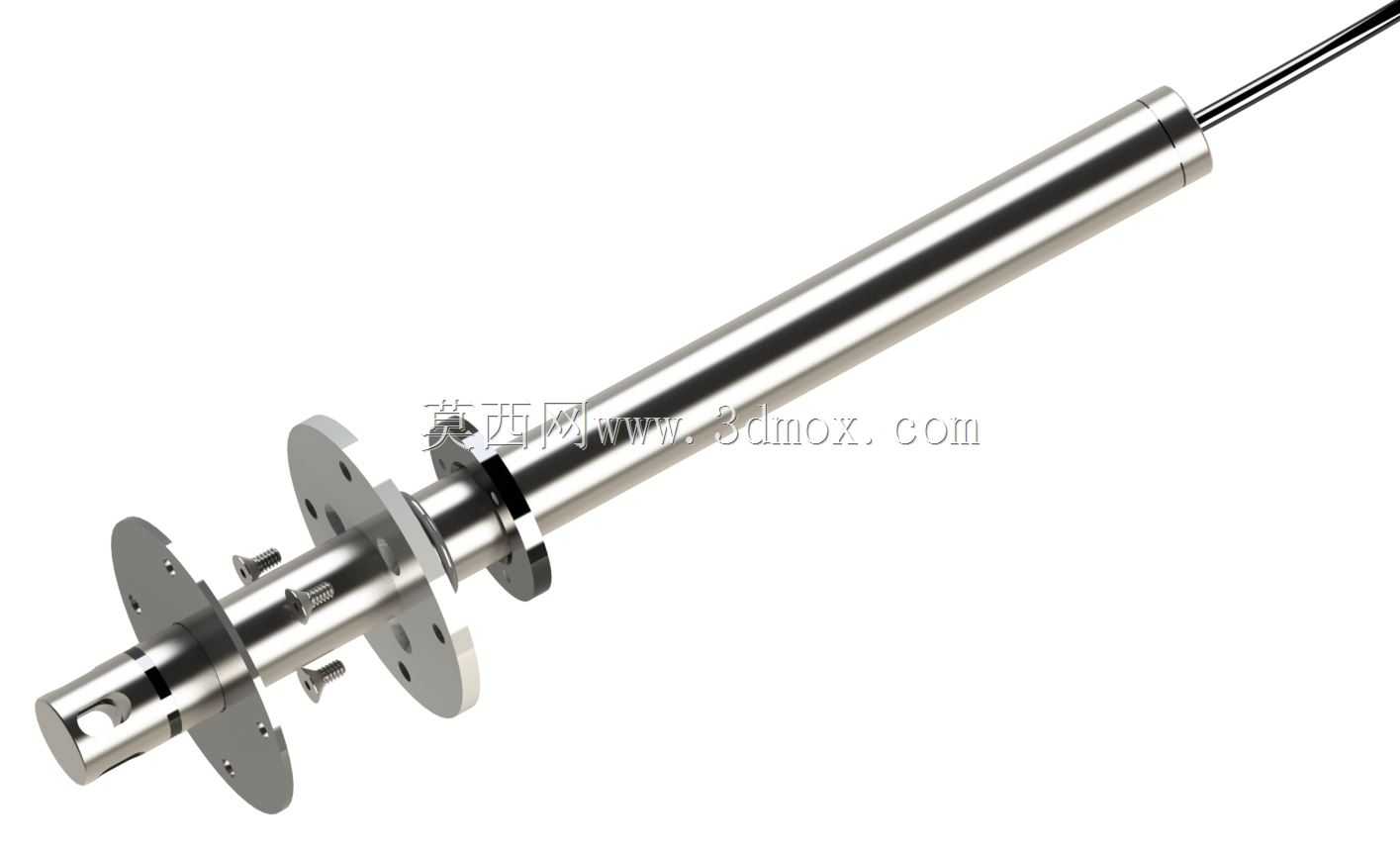

　　这款温湿度检测装置的三维结构，完全参照欧米茄HX94CW系列传感器的实际安装规格搭建，核心适配各类需要探入腔体内部完成温湿度同步采集的工业场景。从结构设计逻辑来看，整体采用长杆插入式布局，主体探测杆为圆柱形金属壳体，表面做钝化处理，既可以抵御检测环境内的弱腐蚀介质侵蚀，也能避免壳体材质对温湿度检测精度造成干扰，杆体尾部预留出线结构，方便屏蔽线缆直接引出连接后端采集模块，减少现场布线的弯折应力。安装端采用双层法兰配合密封垫片的固定结构，法兰盘上预留对称分布的紧固螺丝孔位，安装时只需在设备腔体壁面开出对应直径的安装孔，将探测杆伸入腔体至预设深度后，通过螺丝锁紧双侧法兰即可完成固定，双层法兰中间的黑色密封垫可以填充安装间隙，

　　避免腔体内的气体、粉尘从安装位置泄漏，适配正压、负压工况下的安装需求，安装边界清晰，不会和腔体内的其他运动部件、管路结构产生干涉。在实际工业应用中，这类传感装置常被用在恒温恒湿试验箱内部环境参数采集、通风管道内空气温湿度监测、工业烘干设备腔体内部工况检测、仓储环境通风系统的参数反馈环节，相比外置式检测元件，插入式结构可以直接接触被测区域的空气介质，检测数据的响应速度更快，不会因为管壁隔热、外部气流干扰导致检测数值出现偏差。从功能特性上看，装置将温度检测与湿度检测的感应元件集成在探测杆的前端位置，前端的金属防护结构做了镂空开槽设计，既可以让被测空气顺畅接触感应元件，也能阻挡腔体内的大颗粒杂质直接撞击感应芯片，延长元件的使用寿命。

　　建模过程中对安装配合尺寸做了精准还原，法兰盘的厚度、安装孔的中心距、探测杆的直径与有效插入长度都和实际产品规格保持一致，结构工程师在做设备整体布局时，可以直接调用该模型完成安装位的干涉检查，不需要反复核对实物尺寸调整安装空间。探测杆上的限位台阶可以在安装时起到定位作用，避免安装过程中探入深度过深或者过浅，保证感应元件始终处于预设的最佳检测位置，尾部的出线位置做了防弯折结构处理，线缆引出后不会因为设备运行过程中的振动出现线芯断裂的问题。在不同的应用场景下，该结构的安装适配性较强，针对高湿工况可以在法兰位置额外加装密封胶圈提升防护等级，针对高温工况可以更换对应耐温等级的杆体材质，不需要改动整体安装尺寸就能完成适配。

　　建模时对各个装配部件的配合关系做了完整还原，紧固螺丝、法兰垫片、探测杆主体、尾部出线结构都为独立可编辑的零件，设计人员可以根据实际项目需求调整局部结构，比如更改探测杆长度适配不同壁厚的设备腔体，调整法兰孔位适配现有设备的预留安装孔，大幅缩短非标传感装置的设计周期。从结构可靠性角度出发，整体没有多余的异形结构，所有零部件都采用常规机加工工艺即可完成生产，加工难度低，装配流程简单，不需要特殊的工装夹具就能完成整机组装，适合批量配套在各类工业环境监测设备中使用。
