金布莱特KPBA系列双色贴片LED元件结构

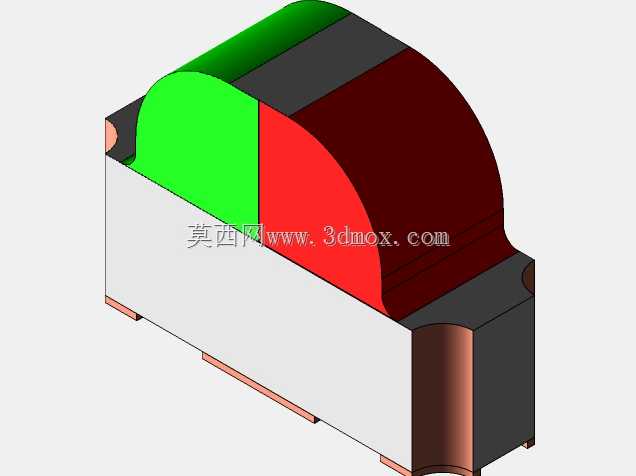

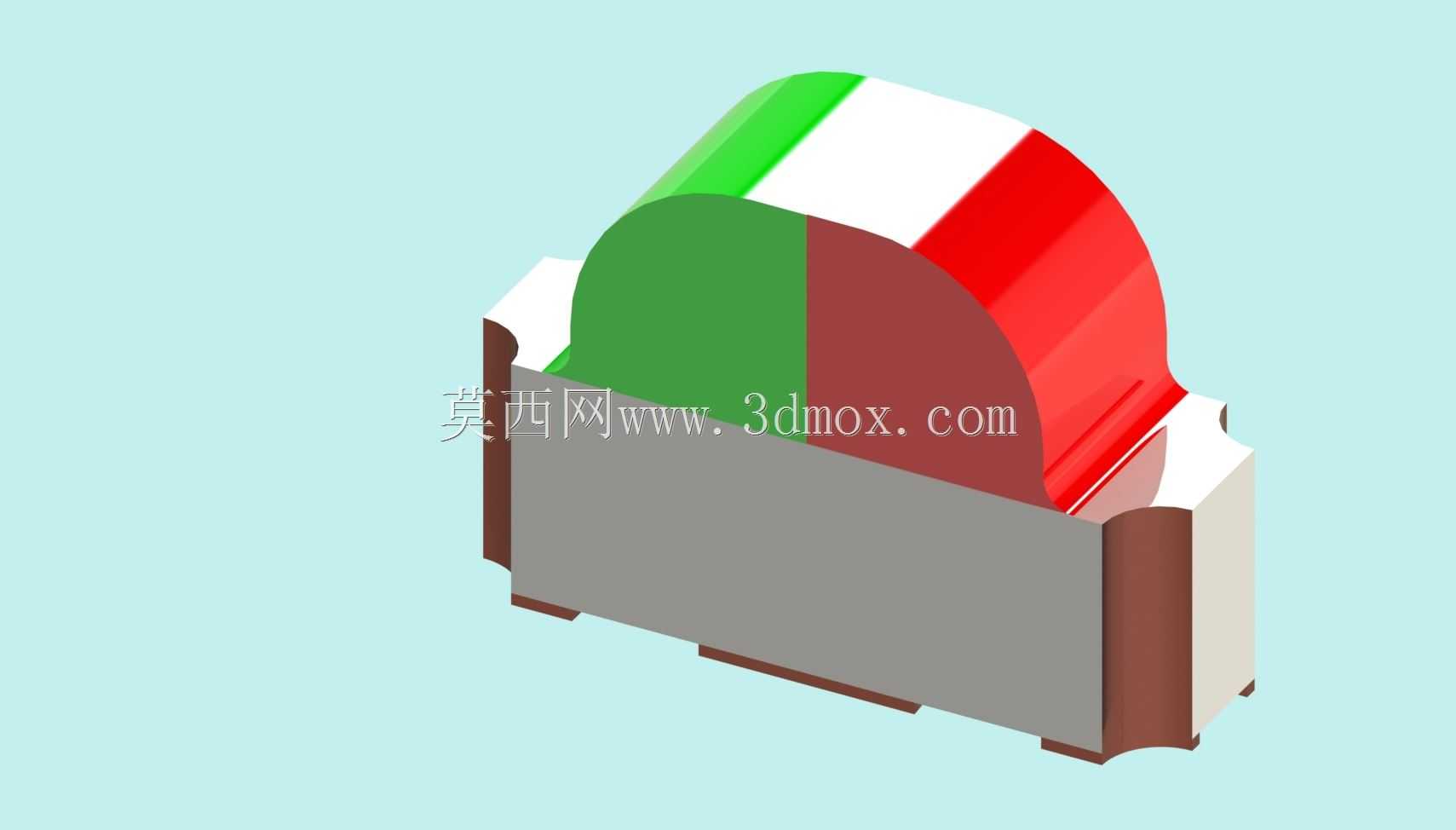

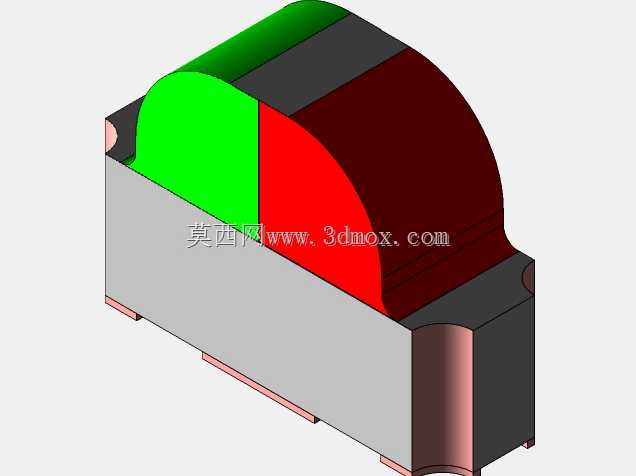

　　在工业控制终端、消费类电子主板、车载状态指示模块的PCB设计环节，表贴双色LED是承担状态反馈功能的核心无源器件，这类元件的三维建模精度直接影响SMT产线的钢网开孔、贴片坐标校准以及整板装配干涉校验工作。本次拆解建模的金布莱特双色表贴LED，采用直角表贴封装结构，集成红、绿两颗独立发光晶元，可通过引脚电平切换实现单色常亮、双色混光的不同指示效果，覆盖设备电源状态、运行告警、通讯链路正常等多场景的信号提示需求。从实际产线应用的角度看，这类直角出光的表贴LED，多用于PCB板边垂直出光的场景，比如工控机箱的面板侧边指示灯条、小型手持设备的侧部状态提示位，不需要额外加装导光柱即可实现侧向光线输出，能有效压缩整机内部的结构空间，减少导光件带来的装配公差累积。建模过程中首先要明确封装的安装边界，元件底部的焊盘尺寸严格对应回流焊工艺的可焊接范围，焊盘边缘与元件本体的间隙预留0.15mm的阻焊层偏移量，避免SMT贴片时出现锡珠连锡的问题。本体结构分为三个部分：底部的耐高温PPA塑封基座，是承载晶元与引脚的核心结构，基座侧面的定位凸台对应PCB板上的丝印定位框，手工焊接或者返修时可以快速对齐元件位置，不会出现贴装偏移；中部的半透明封装胶体，采用混光优化的散光材质，红色与绿色晶元发出的光线在胶体内部完成混色，不会出现单颗晶元亮灯时的局部光斑问题，胶体顶部的半圆弧形出光面，将出光角度控制在120度范围内，兼顾正面与侧方的可视角度，

　　适合操作人员在不同工位角度观察设备状态；顶部的红绿分色标识区，直接对应两颗晶元的发光区域，建模时严格还原分色边界的位置，避免后期做产品渲染或者装配动画时出现颜色错位的问题。引脚部分采用弯折式表贴结构，引脚末端的爬锡面做了微粗糙处理，提升回流焊时的焊锡浸润性，引脚与塑封基座的结合位置做了密封结构设计，能过波峰焊时的助焊剂侵蚀，不会出现引脚松脱导致的接触不良问题。在做整机结构校验时，这类元件的高度方向尺寸需要重点核对，因为是直角侧向出光，元件本体的最高点距离PCB板面的高度仅3mm，不会和上方的屏蔽罩、结构筋位产生干涉，同时出光面距离机箱面板的指示灯孔位预留0.3mm的间隙，避免装配时面板刮花LED胶体表面。从电路适配的角度看，

　　双晶元的独立引脚设计，共阴或者共阳的引脚排布在建模时已经做了区分，对应PCB封装库的引脚定义完全匹配，设计人员直接调用模型就可以完成PCB布局，不需要额外核对引脚顺序，能减少硬件设计阶段的封装出错概率。在工业场景的长期使用中，这类表贴LED的塑封基座耐温范围覆盖-40℃到85℃，可以适应户外工控设备、车载电子模块的宽温工作环境，不会因为高温环境出现胶体黄变、亮度衰减过快的问题。建模时对元件的所有倒角、拔模角度都做了还原，比如基座底部的0.2mm安装导向倒角，方便贴片机吸嘴取料时的滑入定位，出光面的圆弧过渡没有尖锐棱角，避免生产转运过程中胶体出现崩边缺损。对于结构设计人员来说，调用这个三维模型可以直接完成面板指示灯孔的位置匹配、

　　装配间隙校验，不需要反复打样确认元件尺寸；对于SMT工艺人员来说，模型附带的焊盘尺寸、元件本体坐标可以直接导入贴片机程序，缩短产线调试周期；对于硬件设计人员来说，准确的封装尺寸可以避免PCB布局时的元件干涉问题，提升整板设计的一次成功率。这类双色表贴LED相比传统的直插双色LED，占用PCB面积缩小60%以上，不需要在PCB上开直插元件的过孔，提升了PCB板面的布线利用率，同时表贴封装可以适配全自动化SMT产线的生产流程，不需要手工插件工序，大幅提升整板的生产效率，降低人工装配的成本。在实际的设备维护场景中，标准化的表贴封装也方便后期返修更换，不需要特殊的拆焊工具，普通恒温焊台就可以完成元件更换，降低售后维护的难度。
