BPA系列侧面驱动拨码开关三维结构

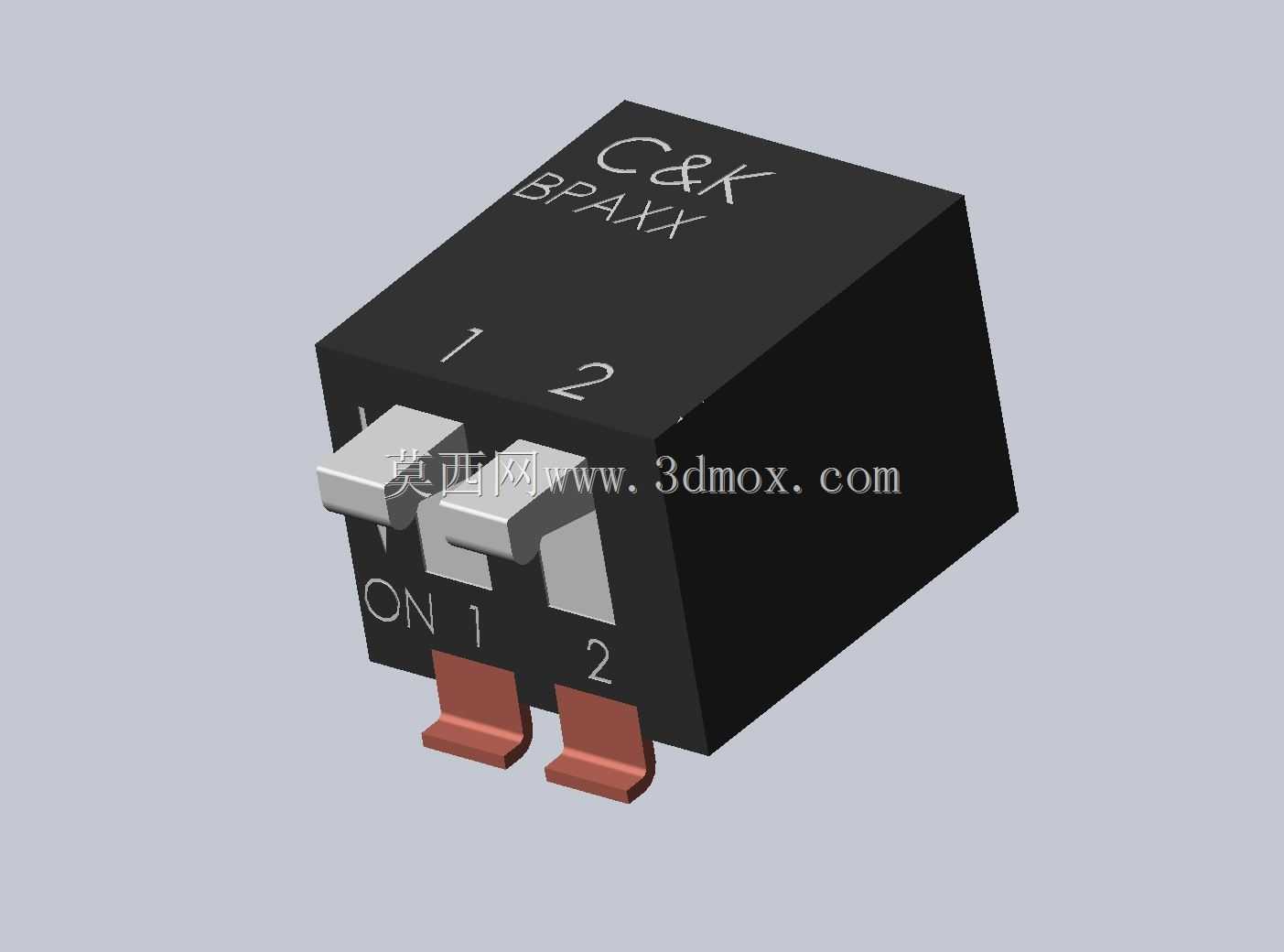

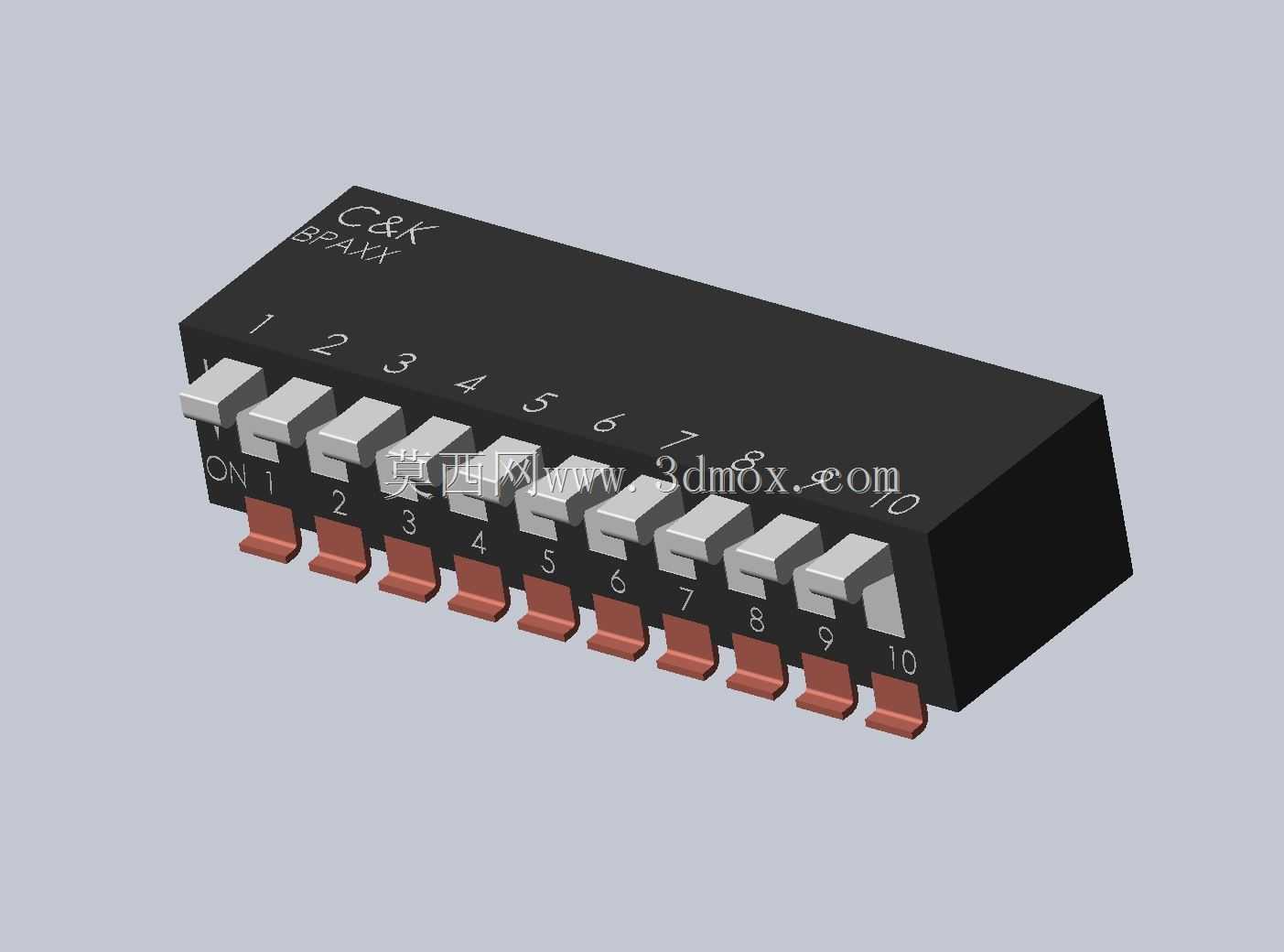

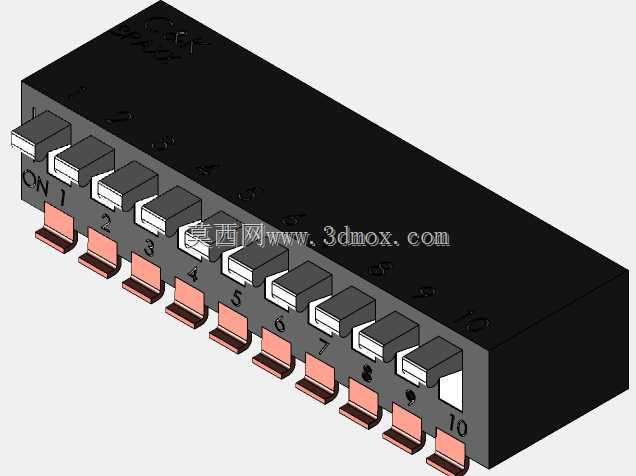

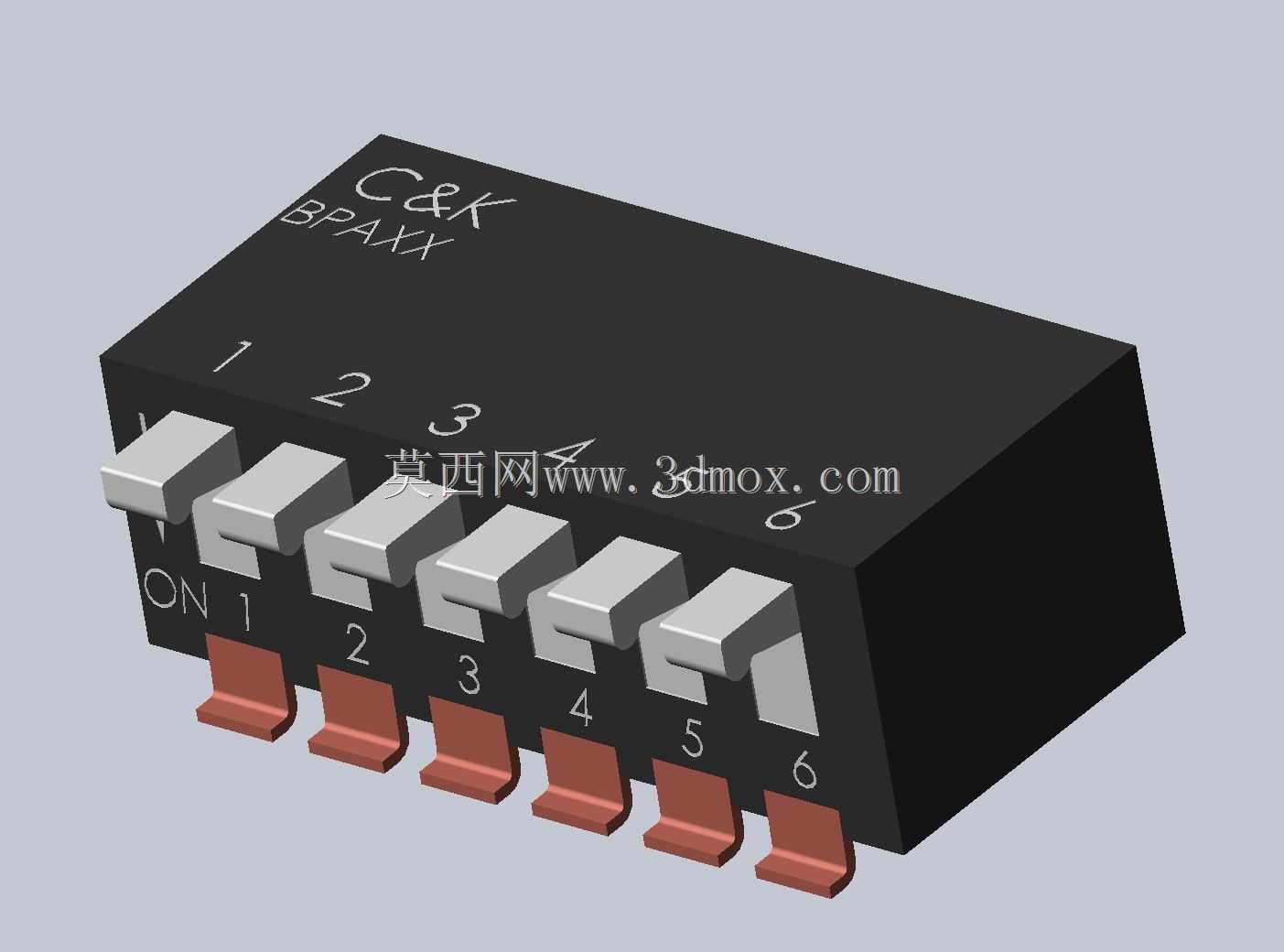

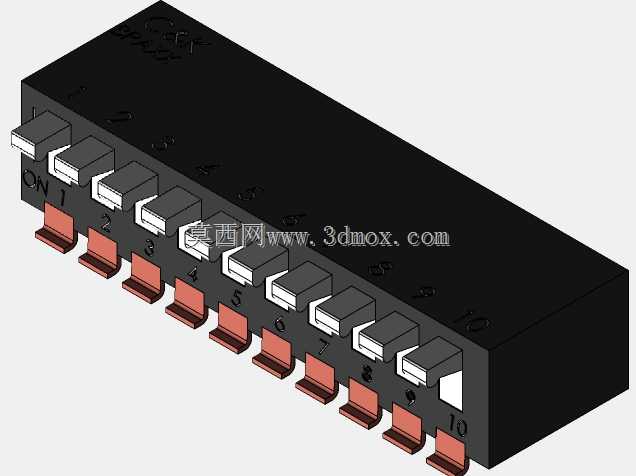

　　在工业控制板卡、消费电子主板、通讯设备接口板的电路配置环节，这类侧面驱动的拨码开关是极为常用的地址配置、功能档位切换元件，不同于顶面操作的常规拨码开关，侧面驱动的结构能够适配板卡边缘布局、高密度贴片元件排布的场景，当板卡顶面空间被芯片、电容等元件占满时，侧面操作的拨码结构可以让操作人员在设备侧方完成档位调整，无需拆卸板卡上方的屏蔽罩或者相邻模块，大幅提升后期调试、运维的操作便利性。这款BPA系列的拨码开关采用表面贴装设计，引脚采用鸥翼型贴片结构，能够适配常规SMT回流焊工艺，焊接过程中可以和其他表贴元件一同过炉，无需额外安排波峰焊或者手工焊接工序，适配批量电路板生产的制程要求。从结构设计来看，开关本体采用耐高温的工程塑料注塑成型，

　　外壳上清晰标注每一位的序号与ON档位标识，拨柄采用防滑的凹凸纹理设计，操作人员使用镊子或者小型一字螺丝刀即可轻松拨动，每一档位都带有清晰的到位手感，避免出现档位虚接、拨错位置的问题。开关内部的接触件采用铜合金镀银处理，能够保证长期使用后的接触可靠性，降低接触电阻，避免信号传输过程中出现压降或者接触不良的问题，适配3.3V、5V等常规逻辑电平的电路配置需求，不会因为接触电阻过大导致电平识别错误。从安装边界来看，该系列开关覆盖1位到10位的不同位数规格，本体宽度随位数增加线性变化，引脚间距采用标准的2.54mm间距设计，能够和常规PCB设计的网格间距匹配，布局时不需要调整特殊的网格参数，引脚的焊盘尺寸按照标准表贴元件的焊盘规范设计，

　　焊接后能够保证足够的焊接强度，同时避免相邻引脚出现连锡短路的问题。开关本体的高度控制在常规表贴元件的高度范围内，安装后不会和上方的屏蔽罩、结构件产生干涉，侧面的拨柄突出本体侧面的尺寸经过优化，既能够保证操作时的受力空间，又不会占用过多的板边空间，适配板卡边缘靠近机箱侧壁的安装场景。在实际选型应用中，这类拨码开关常被用于工控设备的地址设置，比如RS485通讯节点的地址配置、传感器模块的量程档位切换、电源模块的输出电压调整，不需要额外的软件配置界面，通过物理档位即可完成参数设置，在掉电状态下档位状态也能够保持，不会因为设备断电丢失配置参数，相比软件存储的配置方式，可靠性更高，不会出现因为存储芯片故障导致配置丢失的问题。

　　建模过程中需要重点关注拨柄的活动行程，保证拨柄在两个档位切换时不会和本体外壳产生卡滞，同时要预留足够的焊接间隙，保证引脚和PCB焊盘对齐时不会出现位置偏差，本体底部的定位凸点可以辅助SMT贴装时的视觉定位，提升贴装精度。不同位数的开关采用同一系列的模块化设计，除了长度随位数变化外，宽度、高度、引脚尺寸都保持一致，设计PCB封装时可以做成参数化封装，根据位数自动调整长度尺寸，减少重复建封装的工作量。开关的塑料外壳采用卡扣式装配，不需要额外的螺丝固定，装配工序简单，适合批量生产，外壳的接缝处做了错位止口设计，能够避免焊接过程中助焊剂蒸汽进入开关内部，污染接触件导致接触不良。在结构验证环节，需要重点测试拨柄的拨动力度，保证力度在合适范围内，既不会因为力度过小导致运输、震动过程中出现档位跳变，又不会因为力度过大导致操作困难，同时要验证高温焊接后的本体变形量，保证过回流焊后本体不会出现翘曲，引脚共面度满足表贴工艺的要求，避免出现虚焊问题。
