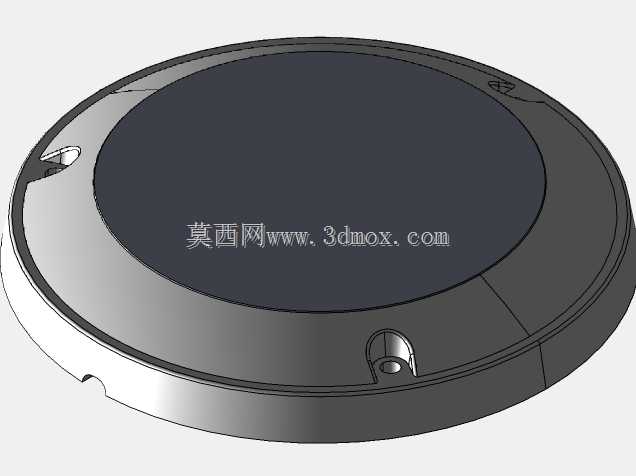

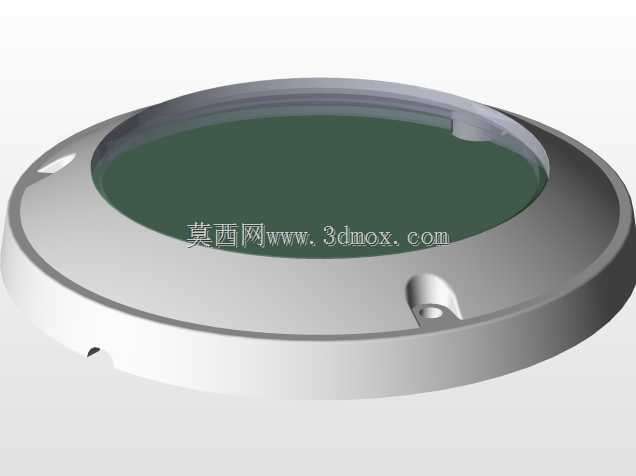

12V六英寸嵌入式LED照明顶灯结构

　　在商用车内饰改装、工程机械设备操作舱照明、小型船舶舱室照明这类场景里，低压直流供电的嵌入式顶灯一直是选型里的高频品类，尤其是12V供电规格的产品，适配绝大多数车载、小型移动设备的原生供电系统，不需要额外加装变压模块，能大幅降低布线复杂度与后期故障点。这款六英寸规格的LED顶灯，在结构设计上优先考虑了嵌入式安装的适配性，整体外轮廓做了窄边压圈设计，安装时仅需要在待安装的内饰板、舱顶钣金上开出对应尺寸的圆形安装孔，将灯体卡入孔位后，压圈会贴合在安装面外侧，配合背部的弹性卡爪就能完成固定，不需要额外打螺丝或者做焊接固定，不管是原厂预装还是后期改装更换，单人就能完成安装作业，能有效压缩装配工时。

　　从功能特性来看，这款顶灯采用12V直流供电，适配车载、小型工程机械、旅居房车这类常见的低压供电场景，不会因为电压不匹配出现烧损或者亮度不足的问题，LED发光模组的排布做了匀光处理，出光面覆盖整六英寸的圆形区域，不会出现局部光斑过亮、边缘照度不足的问题，在封闭舱室里使用时，光线覆盖范围能满足单排操作位或者小型休息舱的基础照明需求，不会产生明显的照明死角。设计过程中参考了市面同规格成熟产品的安装边界，因为没有实际实物做逆向测绘，对部分装配尺寸做了适配性缩放，确保整体安装孔位、外轮廓尺寸能兼容多数同规格产品的替换需求，不需要对原有安装位做二次切割或者扩孔处理，替换适配性较强。

　　结构细节上，灯体外壳采用阻燃ABS材质的设计思路，背部预留了接线端子的安装空间，布线时可以直接将12V正负极线路接入端子位，不需要额外做线路转接，外壳边缘做了圆角处理，安装时不会划伤安装面的内饰材质，也能避免安装作业时的割手风险。发光面采用磨砂PC扩散板，既能匀化LED颗粒的出光，避免直视产生眩光，也能起到一定的防尘防泼溅作用，适配舱室内偶尔出现的凝露、少量灰尘堆积的使用环境，不需要频繁做清洁维护。安装边界方面，六英寸的规格对应的开孔尺寸控制在150mm左右，灯体整体嵌入深度控制在40mm以内，对于内饰板背部空间局促的场景也能适配，不会因为灯体过深和背部的线束、结构加强筋产生干涉，压圈的外径比开孔尺寸大10mm左右，能完全覆盖开孔边缘的切割毛边，即使开孔时存在少量尺寸误差，也能通过压圈做遮挡，不会影响安装后的外观整洁度。

　　在实际选型应用中，这类低压顶灯除了车载场景，也可以用在低压供电的设备操作工位、户外移动方舱的内部照明，因为供电电压属于安全电压范围，即使在潮湿的舱室环境里使用，也不会出现漏电引发的安全隐患。建模过程中对灯体的装配间隙做了合理预留，外壳与扩散板之间的配合间隙控制在0.2mm以内，既满足装配的公差要求，也能避免灰尘从缝隙进入灯体内部积附在LED模组上，长期使用也不会因为积灰出现亮度衰减过快的问题。背部的卡爪结构采用弹性悬臂设计，卡接行程能适配1mm到5mm厚度的安装板材，不管是薄款的内饰塑料板，还是稍厚的钣金顶板，都能通过卡爪的弹性变形实现可靠固定，车辆行驶或者设备运行产生的振动也不会导致灯体松动脱落。
