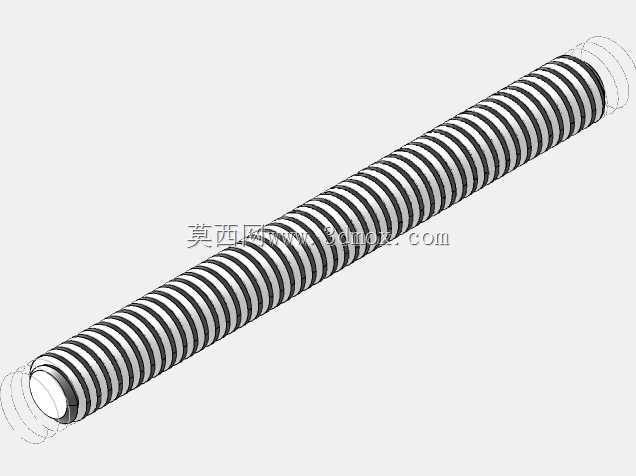

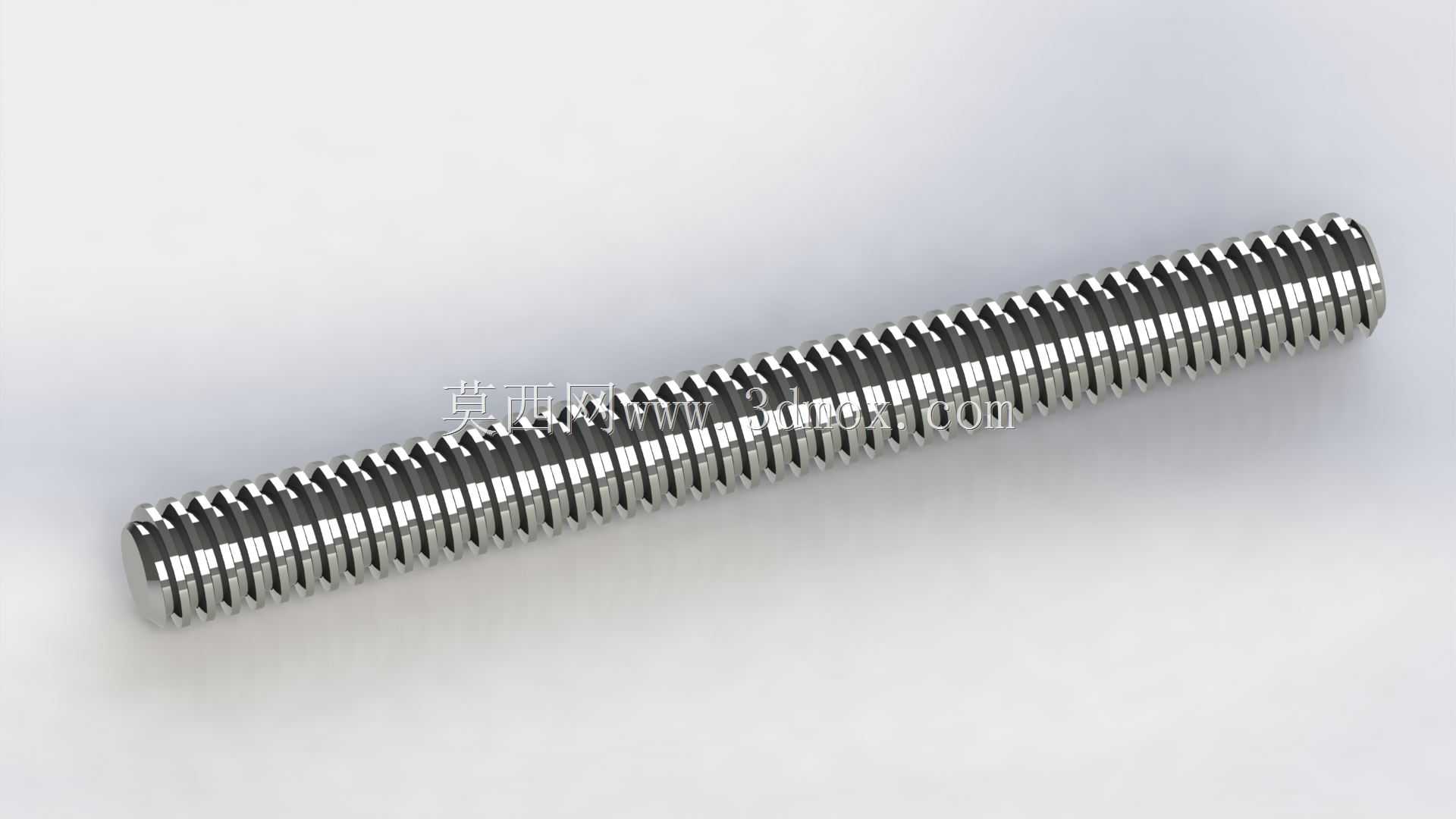

TR20×4梯形传动螺杆三维结构设计

这款梯形螺杆是机械传动系统中常用的直线运动转换部件，核心应用场景覆盖普通机床进给机构、轻工包装设备升降模组、小型工装夹具调节机构、仓储物流设备的顶升结构等领域，相比普通三角螺纹紧固件，它的牙型角为30度，牙根强度更高，对中性更好，传动过程中磨损均匀，能够在中低速、重载的往复运动场景下长期稳定工作，既可以将旋转运动转化为直线位移，也能配合适配的螺母实现直线运动到旋转运动的转换，在手动调节、低速动力传输的工位中应用十分广泛。从功能特性来看，这款螺杆采用梯形牙型设计，螺纹牙侧间隙经过合理预留，既保证了传动过程中的顺滑度，也预留了长期使用后的磨损补偿空间，配合铜质或者尼龙材质的螺母使用时，能够实现平稳的低速传动，不会出现普通三角螺纹传动时的卡滞、咬死问题，同时螺杆通体为等直径全螺纹结构，可根据实际安装需求截取对应长度，适配不同行程的传动需求，两端可根据装配场景加工出光轴段、倒角或者螺纹孔，方便与联轴器、手轮、驱动电机输出端进行连接。在设计思路上，这款螺杆严格遵循梯形螺纹的通用设计规范，牙型高度、螺距精度、中径公差都匹配常用的传动配合要求，螺纹表面的粗糙度控制在合理区间，既减少传动过程中的摩擦阻力，也能保证足够的接触面积传递扭矩，螺杆整体采用同轴度设计，全段螺纹的中径跳动控制在极小范围内，避免长行程传动时出现偏磨、卡顿的问题，牙顶与牙根处都做了微小的圆角过渡，减少应力集中现象，提升螺杆在反复受载情况下的疲劳强度。从外形尺寸与安装边界来看，这款螺杆公称直径为20mm，螺距为4mm，属于常用的中规格梯形传动螺杆，安装时需要预留与螺杆长度匹配的直线运动空间，螺母的安装座需要保证与螺杆轴线的同轴度，两端支撑部位可采用滑动轴承或者滚动轴承进行径向定位，若用于垂直升降场景，还需要配合自锁结构或者制动装置防止负载下滑，安装过程中需要保证螺杆轴线与运动方向平行，避免侧向力造成螺纹偏磨，降低零件使用寿命。
