带腰型端定位安装座机械构件

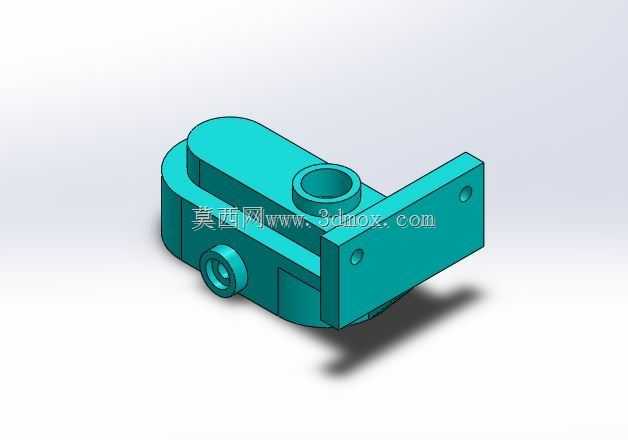

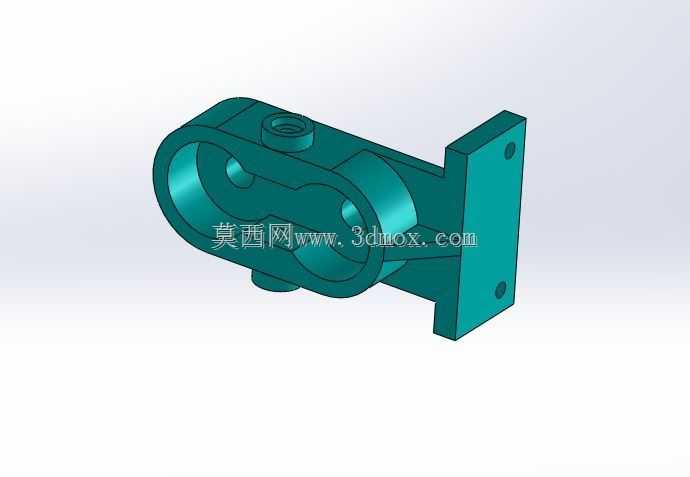

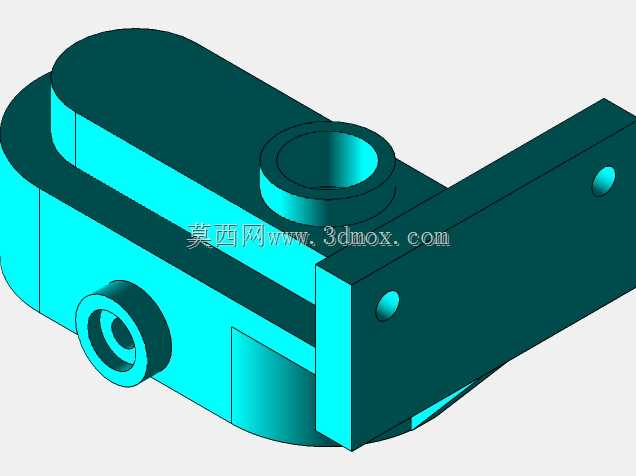

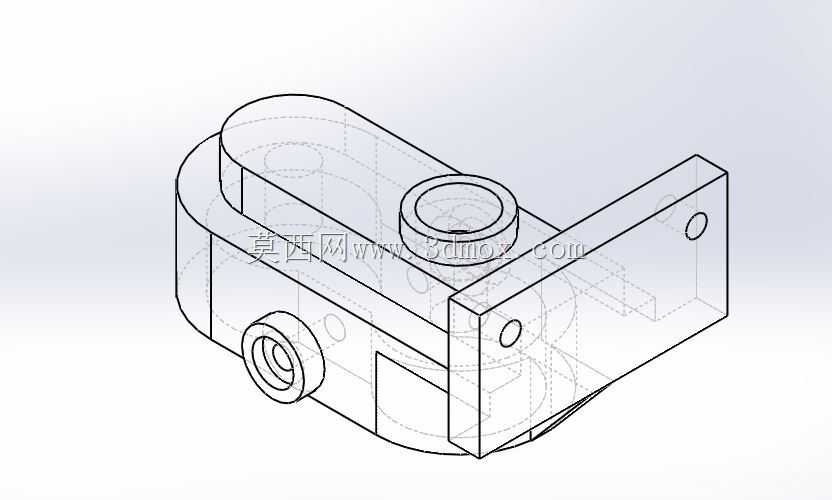

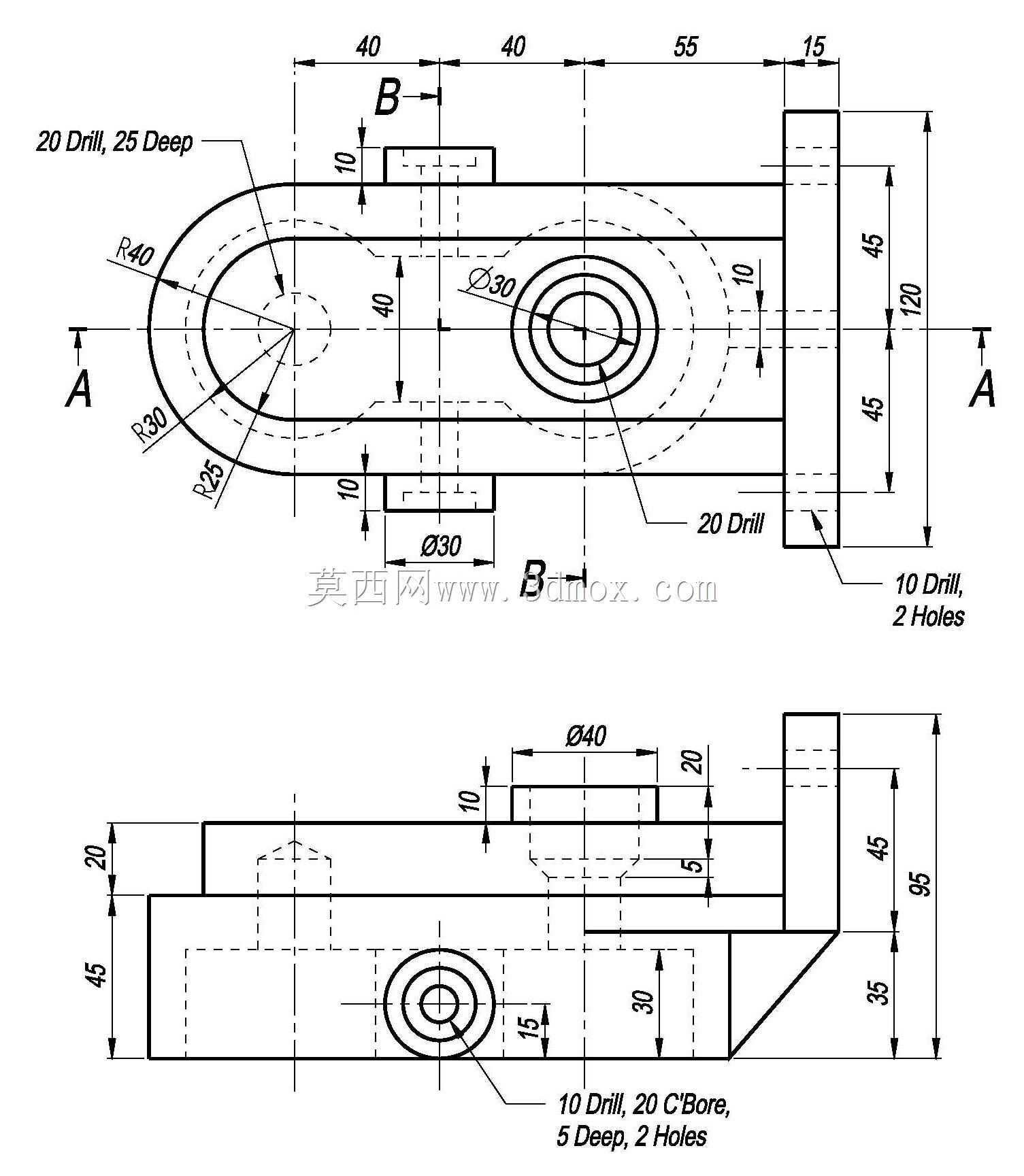

这款机械构件属于设备安装定位类的支撑连接部件，主要应用在工业生产线的工位定位、专用工装夹具的基座搭建、小型动力单元的承载固定场景中，可作为气动元件、检测传感器、小型导向组件的安装载体，也可在非标自动化设备中作为相邻功能模块的连接过渡件，适配需要腰型槽调节安装位置、同时需要侧立面垂直安装附属组件的装配需求，能有效降低设备装配时的位置公差适配难度，减少现场调试的配做工作量。从功能特性来看，构件主体采用一体化铣削成型的结构设计，左端设置带圆弧过渡的腰型安装区域，搭配两处深度25的直径20钻孔，可实现沿构件长度方向的位置微调，满足装配时的对位补偿需求；中部设置的直径30沉台与直径30通孔，可用于穿装定位销或者固定导向轴，保证相邻部件的同轴度精度；右端的垂直立板结构上设置两处直径10的通孔，用于垂直安装附属功能件，立板与主体底板之间的三角加强筋结构，可大幅提升垂直方向的承载刚度，避免长期受载后出现立板变形歪斜的问题；底板上设置的直径40沉孔搭配直径10深度20的沉头钻孔，可实现构件自身在设备机架上的沉头螺钉固定，保证安装后表面无凸起干涉。设计过程中充分考虑了机加工的工艺合理性，所有外轮廓转角处均设置了适配铣刀加工的圆弧过渡，左端腰型区域的R30、R25、R40圆弧参数经过受力校核，既避免了直角位置的应力集中问题，也减少了加工时的刀具损耗；各孔位的深度与直径参数均匹配标准紧固件与常用机械配件的尺寸规格，无需额外定制非标连接件即可完成装配。从安装边界尺寸来看，构件总长度为150单位，主体底板宽度为90单位，总高度为95单位，右端立板厚度为15单位，安装时需预留左端腰型槽的调节空间不小于10单位，立板外侧需预留附属组件的安装空间不小于20单位，底板下方无需额外预留避让空间，可直接贴合平整的机架安装面进行固定，所有安装孔位的位置公差均控制在±0.1单位范围内，可满足中等精度的设备装配需求。
