L型带槽孔弯座机械零件结构设计

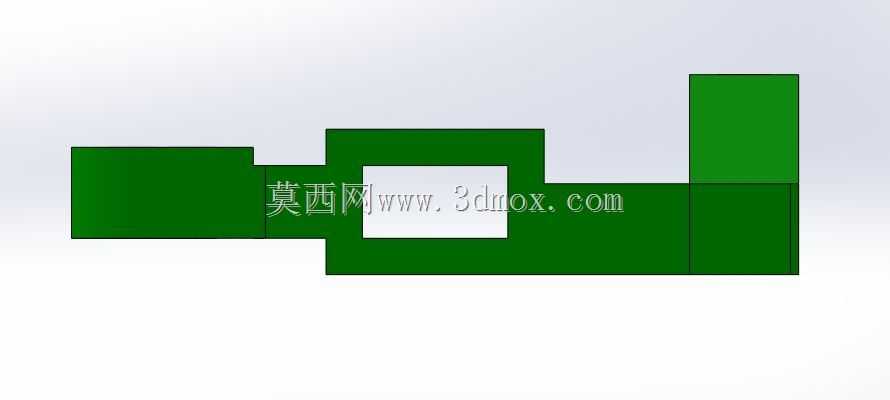

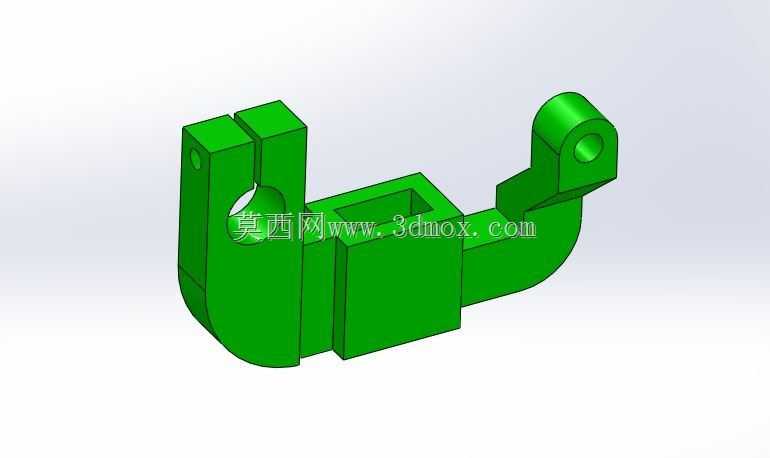

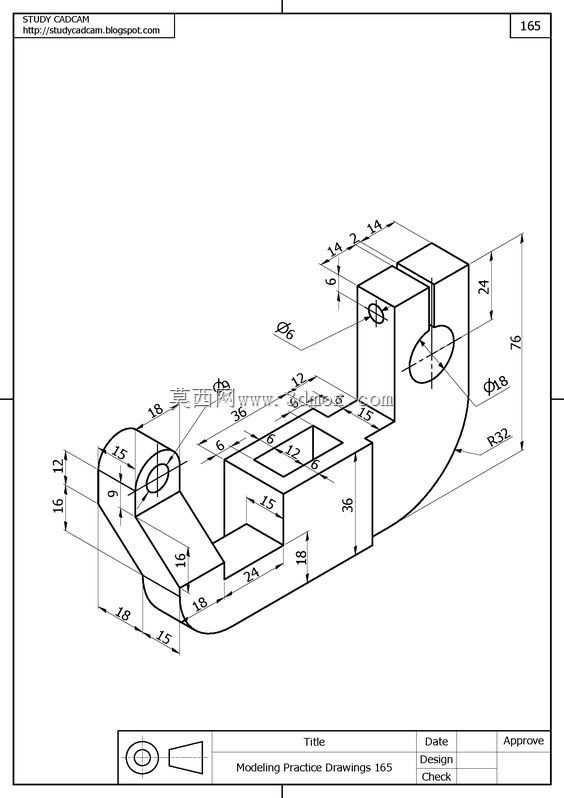

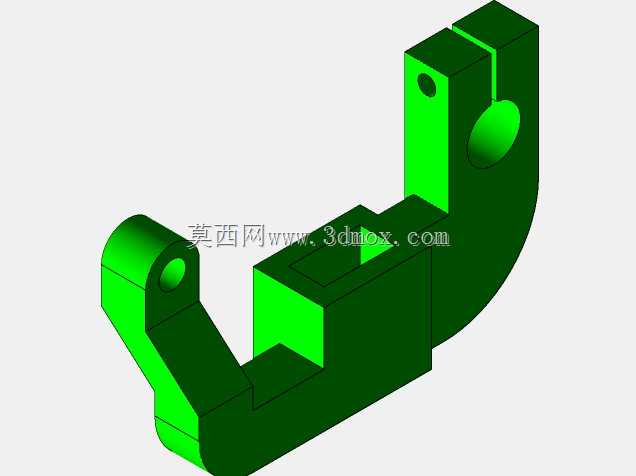

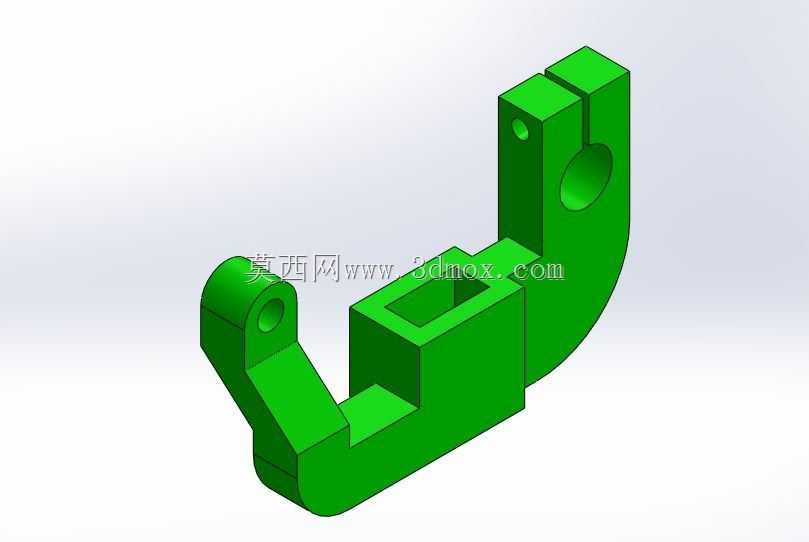

该L型弯座零件属于工业装配场景中常用的连接定位构件，主要应用在小型工装夹具、自动化输送线侧边定位模块、轻工机械设备的工位衔接部位，可实现两个垂直方向组件的位置固定与载荷传递，在电子元器件组装工位、小型五金件加工治具、实验室检测设备的载具固定结构中都能适配使用，能够替代传统拼接式角座，减少装配环节的零件数量，提升连接结构的整体刚性。从功能特性来看，零件一端设计有带通孔的圆弧端头，可通过销轴或螺栓实现与活动组件的铰接配合，满足小角度摆动调节的安装需求；中间段开设的矩形通槽能够嵌入定位块或滑移件，实现配套组件的行程限位与导向；另一端的圆柱凸台带有径向通孔，可穿装锁紧螺钉完成与竖装板件的固定，R32的圆弧过渡结构能够分散垂直受力时的应力集中，避免直角连接处受交变载荷出现开裂问题。设计过程中优先考虑了零件的加工工艺性，所有外轮廓的圆角与倒角都匹配常规铣削加工的走刀路径，无需特殊定制刀具即可完成加工；各孔位的位置公差按照IT7级精度设定，既满足装配时的互换性要求，也不会过度提升加工成本；零件的壁厚设计保持均匀，相邻结构的壁厚差控制在2mm以内，避免注塑或铣削加工时出现变形问题。从外形尺寸与安装边界来看，零件整体水平段长度为76mm，垂直段高度为76mm，整体厚度为24mm，水平段端头的圆弧半径为16mm，端头通孔直径为6mm，中间矩形槽的长宽尺寸分别为24mm、12mm，槽深15mm，垂直段凸台直径为18mm，凸台径向通孔直径为6mm；安装时水平段底面需贴合安装基准面，预留的螺栓沉孔深度为6mm，垂直段后侧需预留至少10mm的操作空间用于锁紧螺钉的装配，零件整体重量较轻，单重不超过0.2kg，可适配铝合金、工程塑料、45号钢等多种材质加工，能够满足不同载荷等级的使用场景需求。
