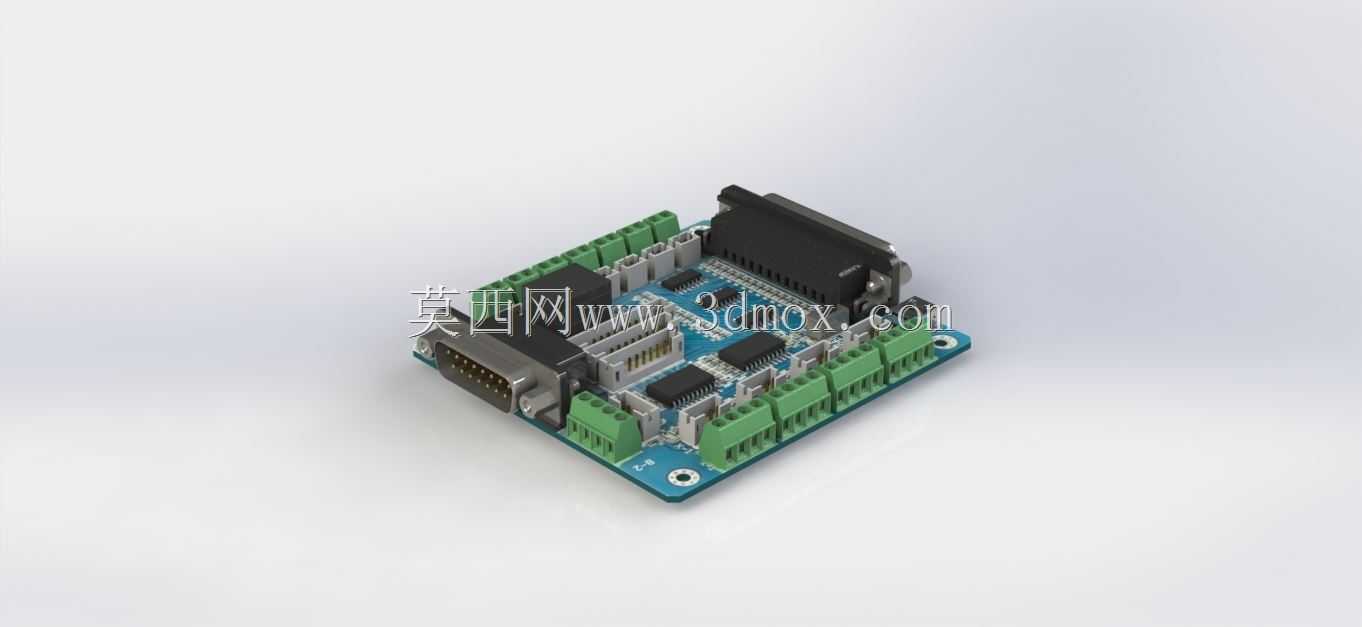

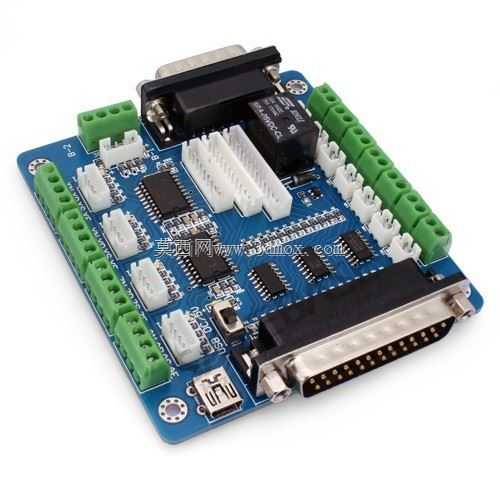

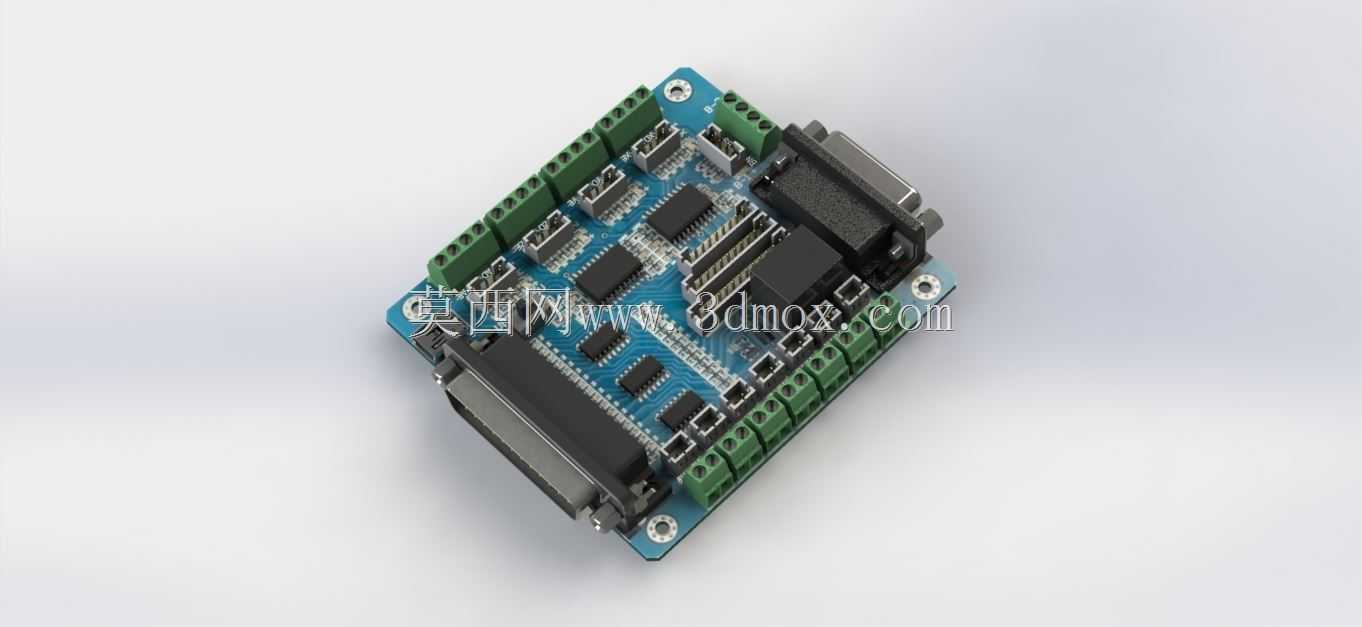

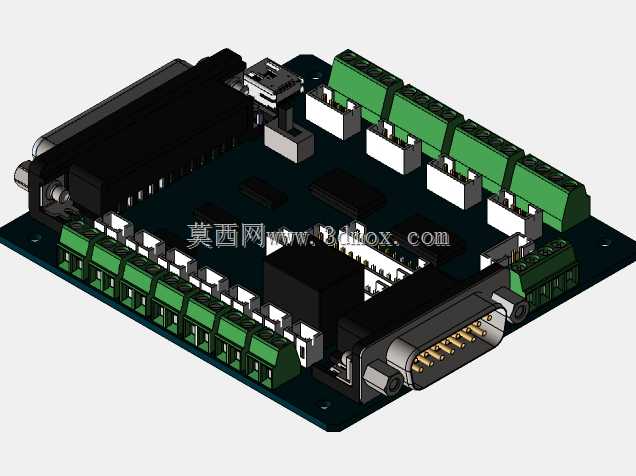

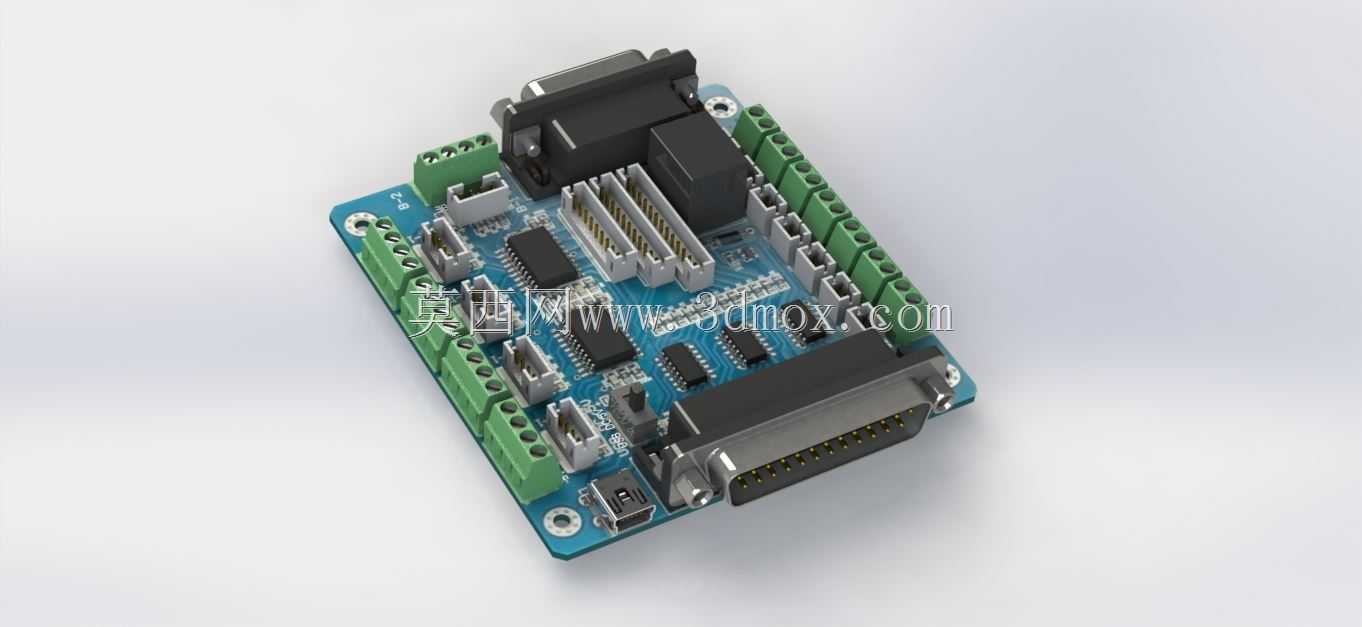

多轴运动控制轴接口转接电路板

这款轴接口转接板是数控运动控制系统里的核心连接中转部件，主要应用于多轴联动数控加工设备、台式运动控制平台、自动化点胶与裁切设备的电控系统搭建场景，承担主控单元与各轴驱动模块、外部传感部件之间的信号中转、接线规整、端口扩展功能，解决多轴设备电控系统内接线杂乱、端口不匹配、信号易受干扰的常见问题。从实际使用场景来看，在中小型数控雕刻机、桌面级多轴机械手、非标自动化测试工位的电控改造与搭建中，这类转接板能够将主控板输出的脉冲、方向、使能信号规整分配到对应轴的伺服或步进驱动端，同时将外部限位开关、原点传感器、急停按钮的输入信号统一汇总接入主控，大幅降低电控柜内的接线复杂度，减少错接虚接带来的设备故障风险。产品在功能设计上，板载多组绿色插拔式接线端子，分别对应不同轴的信号输入输出通道，端子采用防松卡扣设计，避免设备运行振动导致接线脱落；板上集成信号隔离处理电路，能够滤除动力线路带来的电磁干扰，保证运动控制信号传输的稳定性，避免出现脉冲丢失导致的走位偏差；两侧配置的高密度D型接口，可直接通过标准排线与主控板、驱动板实现快速对接，无需逐根焊接接线，提升设备组装与后期维护的效率。设计思路上，整体采用标准工业板卡布局，将强电接线区域与弱电信号区域做物理分隔，避免强弱电信号串扰；板载固定孔位按照通用工控安装间距设计，可直接固定在标准电控柜的安装导轨或绝缘安装板上，安装边界适配多数中小型数控设备的电控仓内部尺寸，无需额外定制安装支架；板上元件布局规整，接口标识清晰，接线时可直接通过丝印标识对应通道，降低接线错误概率。外形尺寸适配常规小型电控箱的内部安装空间，板体边缘做圆角处理避免安装时划伤线材，整体结构紧凑，在有限的安装空间内实现最多五路轴控信号的中转转接，同时预留扩展接口可对接额外的功能模块，满足不同轴数设备的使用需求。
