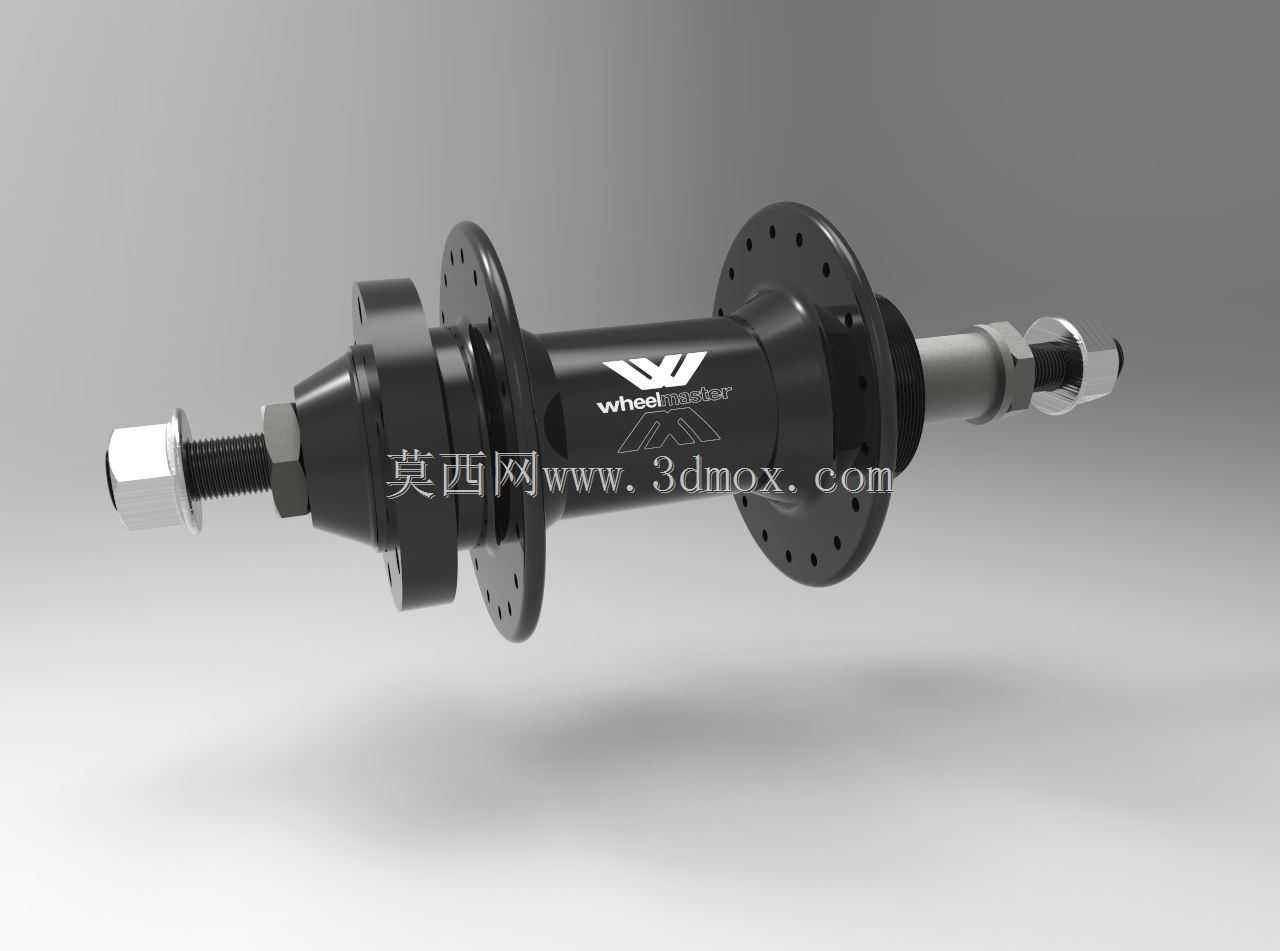

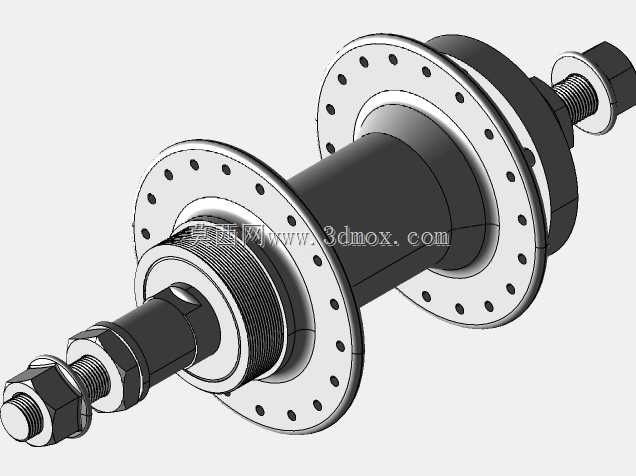

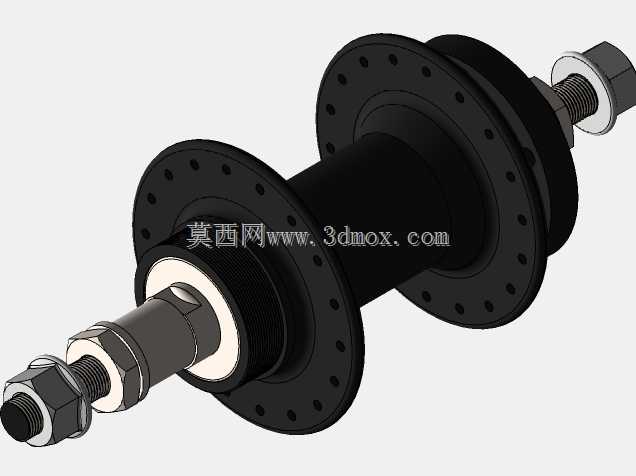

山地自行车36孔碟刹后花鼓结构设计

这款花鼓是面向山地骑行场景打造的后轮核心承载部件，主要适配多速山地自行车后轮组，承担轮组旋转承载、动力传递、碟刹制动安装的核心作用，在非铺装路面骑行、日常通勤代步、轻度越野骑行场景中都能稳定发挥作用，是连接后轮辐条、车架后叉、传动飞轮与制动碟片的关键枢纽部件。

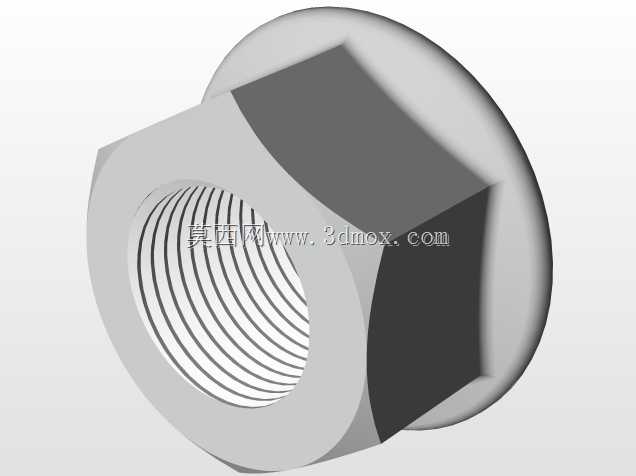

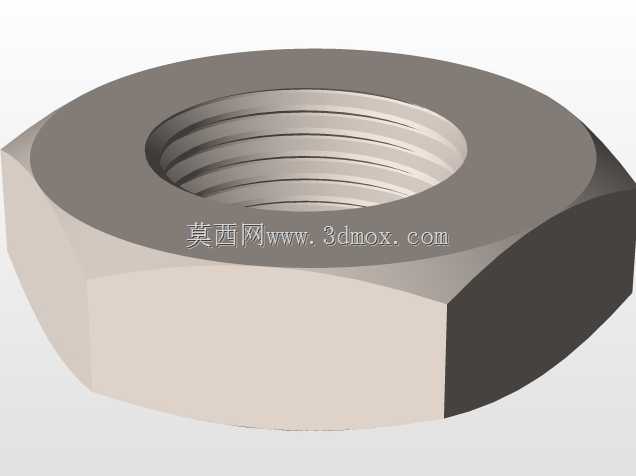

从功能特性来看，这款花鼓采用36孔辐条编圈设计，相比常规28孔、32孔花鼓拥有更高的辐条支撑密度，轮组整体承重能力更强，辐条张力分布更均匀，在颠簸路面承受冲击时能分散局部应力，大幅降低辐条断裂、轮组偏摆的概率，适配大体重骑行者、重载通勤以及轻度越野的使用需求。花鼓本体集成了盘式制动器安装位，可直接适配标准六钉碟刹盘片，相比传统圈刹结构拥有更稳定的制动表现，在雨天、泥泞路面骑行时不会因为轮圈沾附泥水降低制动效率，制动响应更直接，热衰减表现更优异，能应对长下坡连续制动的使用场景。花鼓两端的轴芯结构采用快拆兼容设计，既可以适配常规快拆杆结构的车架后叉，也能通过更换轴挡组件适配筒轴车架，安装适配范围更广，轴芯两端的锁紧螺母采用防滑齿面设计，锁紧后不会因为骑行振动出现松脱，长期使用也能保持轴芯的装配精度。

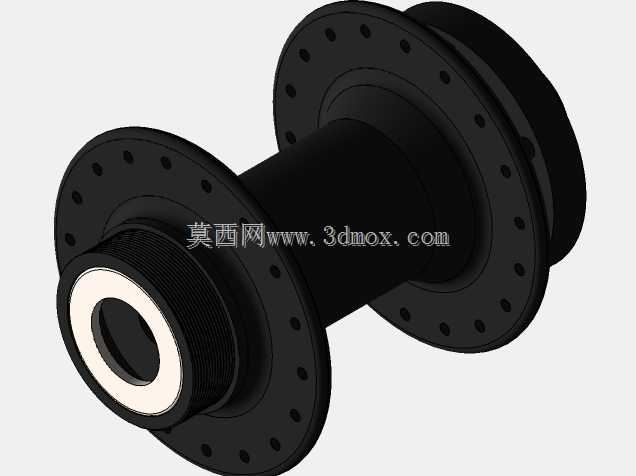

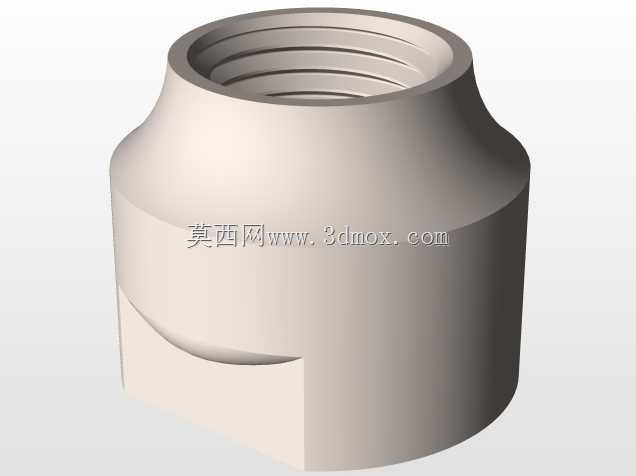

在设计思路上，这款花鼓采用了分体式轴挡+内置轴承的结构布局，花鼓主体采用高强度铝合金一体成型加工，在保证结构强度的前提下尽可能降低自身重量，花鼓外壳的法兰盘做了加厚处理，辐条孔位置做了倒角扩孔处理，避免辐条弯折角度过大产生应力集中，延长辐条的使用寿命。飞轮安装位采用标准卡式飞轮兼容结构，可适配5到7速的卡式飞轮组件，塔基内部设置了千金片回弹结构，滑行时塔基可以独立旋转，不会带动曲柄跟转，降低滑行时的阻力。碟刹安装法兰的位置做了同轴度精度控制，安装碟片后不会出现碟片偏摆蹭碟的问题，出厂时就做了动平衡校准，高速旋转时不会出现轮组抖动的情况。

从安装边界来看，这款花鼓的开档尺寸适配常规山地车后叉135mm的标准开档，法兰盘的直径、辐条孔的间距都符合常规36孔轮组的编圈尺寸，不需要特殊长度的辐条就可以完成编圈装配，轴芯的突出长度控制在合理范围，安装后不会突出车架后叉外侧，不会影响脚踏的通过性，整体装配公差控制在行业标准范围内，和市面主流的轮圈、辐条、碟片、飞轮组件都有良好的兼容性，不需要额外打磨修改就可以直接完成组装。花鼓的外壳表面做了硬质阳极氧化处理，耐磨抗腐蚀，长期在潮湿、多尘的环境中使用也不会出现表面锈蚀、涂层脱落的问题，日常维护只需要定期补充轴承润滑脂就可以保持顺滑的旋转状态，维护成本极低。
