电助力自行车超大辐孔前轮毂结构设计

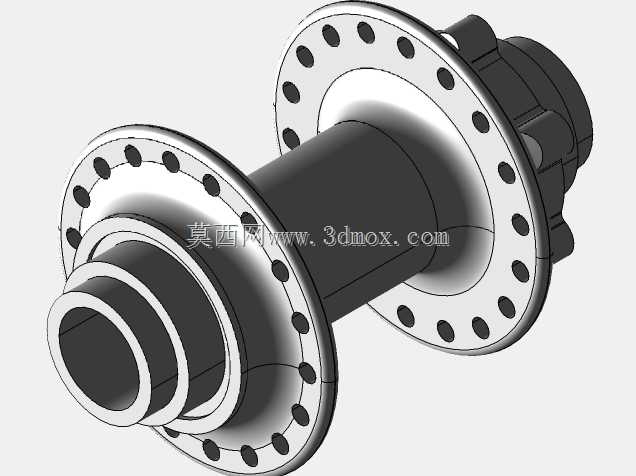

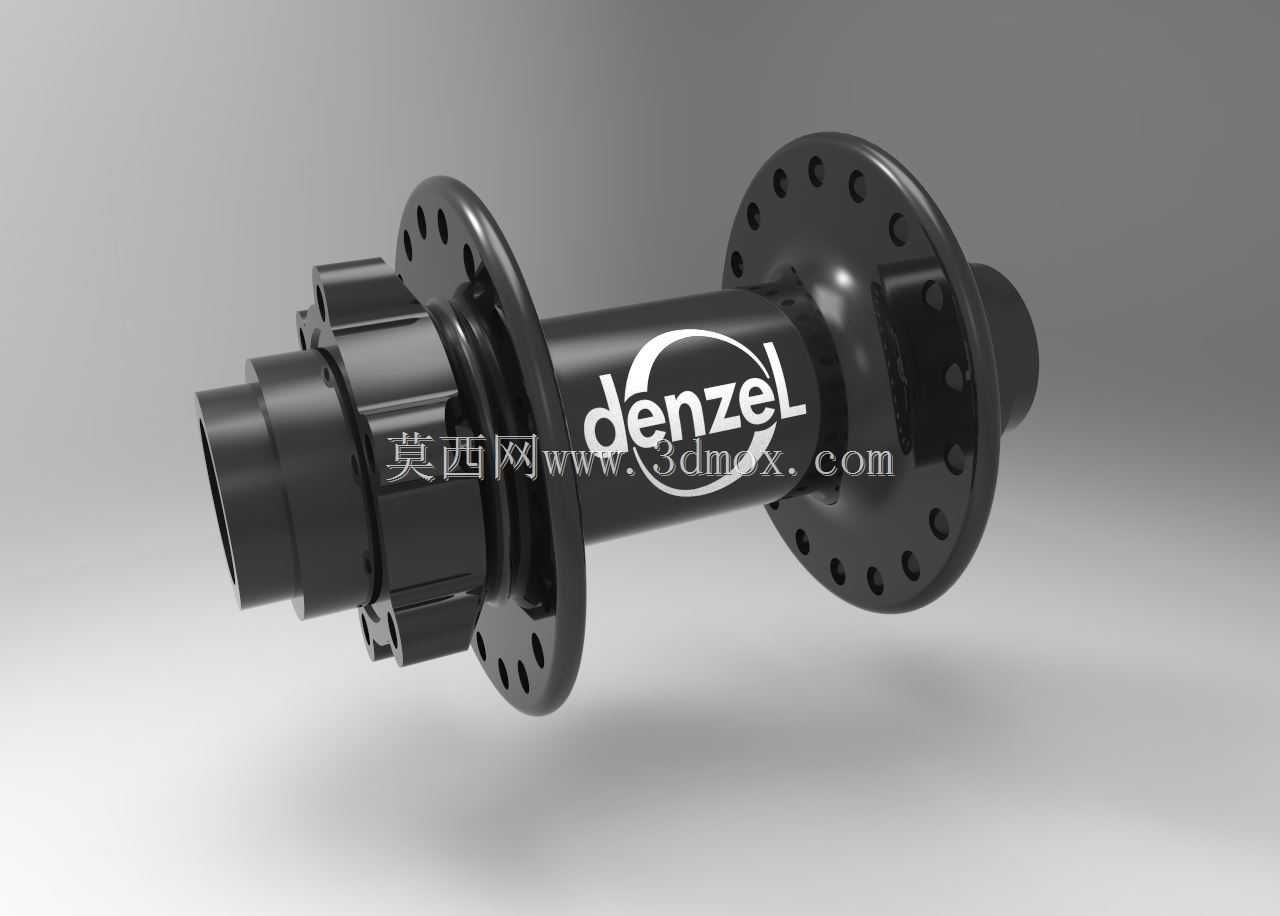

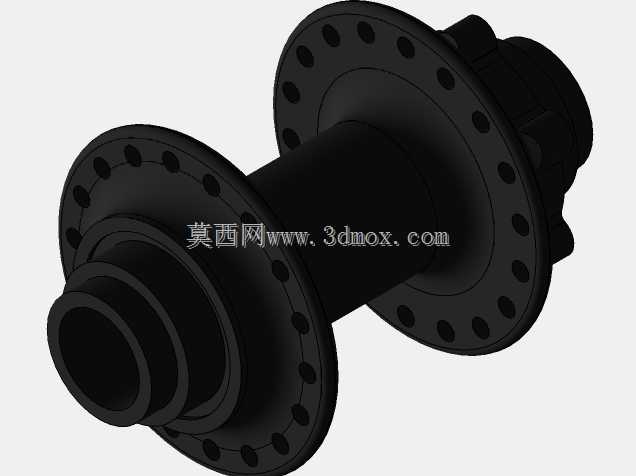

这款前轮毂主要面向高性能电助力自行车的前轮组装配场景，适配大尺寸辐条的高强度轮组搭建需求，可匹配19英寸规格的摩托车制式轮辋使用，能够应对电助力车型更高的动力输出载荷与复杂骑行路况下的受力冲击，为前轮提供稳定的旋转支撑基础。在实际骑行过程中，轮毂作为轮组的核心承载部件，需要同时承接车架前叉传递的骑行载荷、辐条张紧带来的周向拉力，以及碟刹制动时产生的巨大制动力矩，这款产品针对电助力车型的使用特性做了针对性的结构强化，可承受比常规民用自行车轮毂更高的载荷阈值，适配长距离通勤、非铺装路面穿越等多种骑行场景的使用需求。产品采用20毫米规格的轴芯设计，相比常规自行车前花鼓拥有更大的轴径与更强的抗弯折性能，能够避免重载骑行或紧急制动时轴芯出现形变的风险；法兰盘设置36个辐条安装位，且采用10G规格的超大辐孔设计，可适配更粗规格的高强度辐条，大幅提升轮组整体的抗拉强度与抗冲击能力，避免大扭矩输出下辐条断裂或松脱的问题；花鼓主体一侧设置了适配碟刹安装的基座结构，可兼容主流规格的碟刹制动系统，为车型提供可靠的制动性能支撑。设计过程中，工程师优先平衡了结构强度与整体重量的关系，在轴身、法兰盘等受力集中区域做了加厚处理，同时在非受力区域通过合理的结构挖空控制整体重量，避免额外增加骑行过程中的簧下重量；法兰盘的辐孔采用对称式排布设计，确保每根辐条的张紧角度一致，让轮组组装后受力更加均匀，减少骑行过程中的轮组偏摆问题；轴身两端的安装位尺寸严格匹配常规山地车前叉的开档标准，同时兼顾了电助力车型专用前叉的安装尺寸，具备较好的适配通用性。安装边界方面，这款轮毂的轴芯长度、法兰盘间距、碟刹基座的安装位尺寸都经过精准校核，组装轮组时辐条可顺畅穿过辐孔与轮辋连接，安装到前叉后轴芯锁紧后不会出现框量，碟刹盘片安装后与夹器的对位精度符合装配要求，不需要额外做尺寸适配调整即可完成装车使用，能够帮助轮组组装人员快速完成高性能前轮的搭建工作。
