液压管路用T型三通接头结构设计

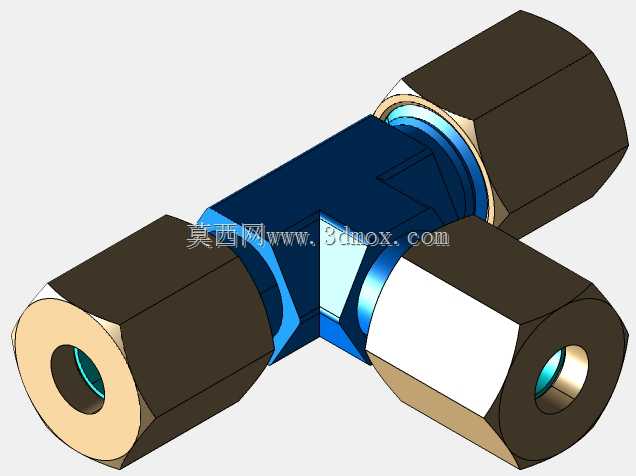

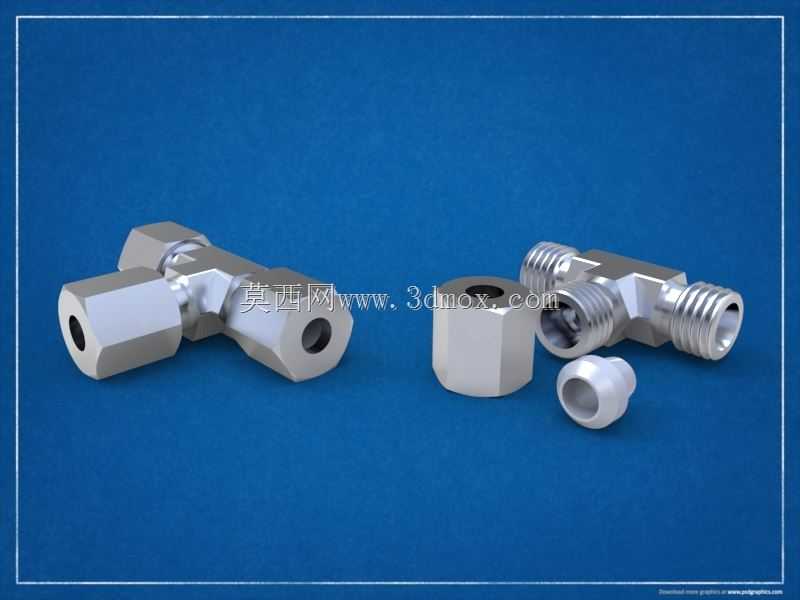

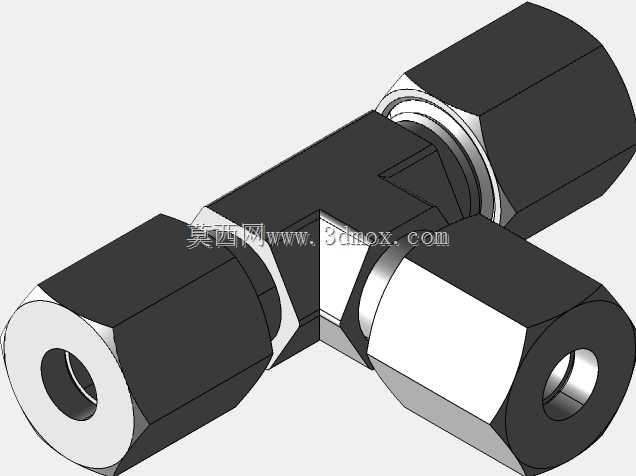

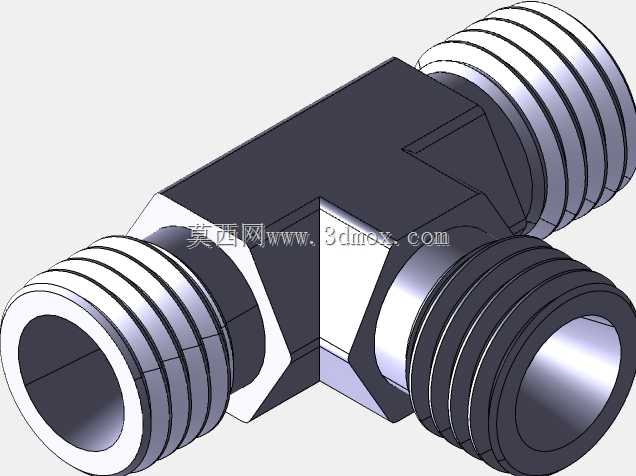

这款T型三通接头主要应用于工业液压系统的管路布设场景中，在液压站、工程机械液压回路、自动化生产设备液压管线、重型装备液压传动系统中都承担着核心的管路分流、合流作用，能够将单路高压液压油流稳定拆分至两个支路，或是将两路压力介质汇流至单路主管路，满足液压系统中多执行元件同步供油、不同回路压力介质汇合传输的实际需求，适配矿物液压油、水乙二醇等常规液压传动介质的输送工况。从功能特性来看，接头采用金属刚性密封配合卡套锁紧的结构形式，能够在中高压液压工况下保持稳定的密封性能，避免管路压力波动带来的介质渗漏问题，接头三个连接端采用统一的外螺纹配合卡套结构，能够直接适配标准外径的液压硬管安装，无需额外焊接工序，降低现场管路装配的操作难度，同时接头内部流道采用圆弧过渡设计，能够减少介质流经分流位置时的湍流阻力，降低液压系统的压力损失，减少介质流动过程中的发热与振动问题，提升整个液压回路的运行稳定性。在设计思路上，这款接头优先考虑了液压管路的安装通用性与长期使用可靠性，主体结构采用等径三通的布局形式，三个接口的轴线处于同一平面且相互垂直，能够适配绝大多数液压管路的直角分流布设需求，接头的六角锁紧部位采用标准对边尺寸设计，能够匹配常规规格的扳手进行拧紧操作，安装过程中无需特殊工装即可完成装配，同时接头的壁厚经过强度校核，能够承受液压系统常见的脉冲压力冲击，避免长期使用过程中出现应力开裂、螺纹滑牙等失效问题。从安装边界来看，接头的整体外形紧凑，三个接口的轴向伸出长度经过优化，在狭小的设备内部管路空间中也能完成布设，不会和周边的管路、阀件产生安装干涉，接头安装完成后不需要额外的固定支撑，依靠管路本身的刚性即可保持位置稳定，同时接头的可拆卸结构也方便后期液压回路的维护改造，需要调整管路走向时可以直接拆卸更换，不会对原有管路造成过多破坏。在实际使用场景中，这类T型液压接头还可以搭配不同规格的卡套适配不同外径的管路，满足液压系统中不同流量支路的分流需求，无论是固定布设的工业液压站还是行走类工程机械的移动液压管路，都能保持稳定的连接性能，不会因为设备运行过程中的振动、温度变化出现密封失效问题，是液压管路系统中应用范围极广的基础连接件。
