参数化深沟槽滚柱轴承系列设计

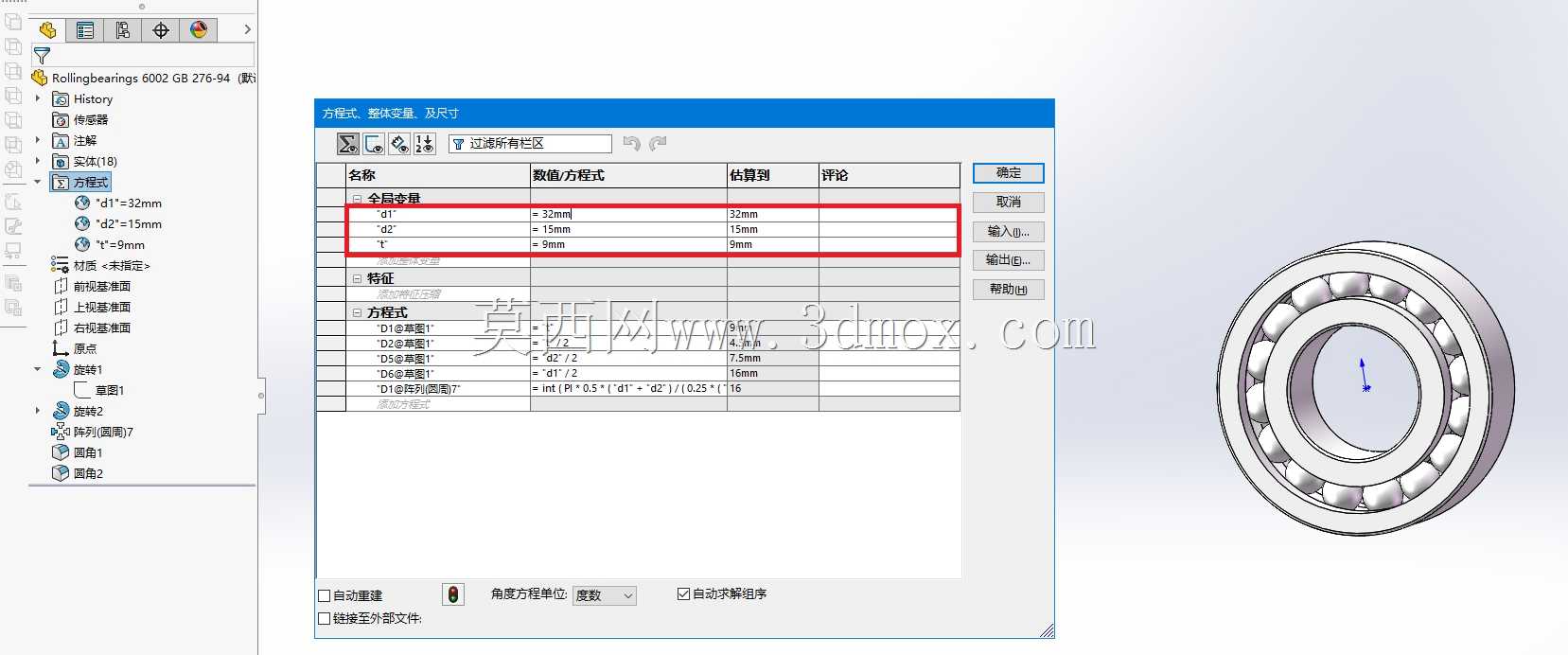

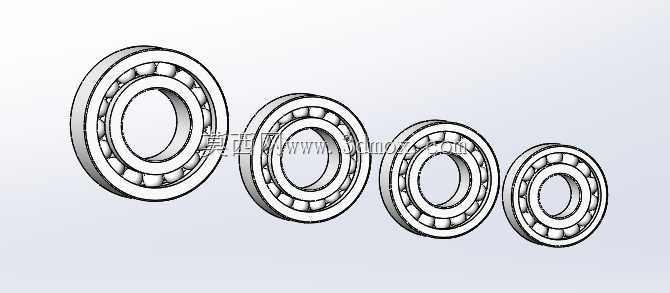

滚柱轴承是工业传动系统中承担径向载荷、支撑旋转轴系的核心基础零部件，广泛应用于电机主轴、减速机输入输出轴、机床主轴箱、输送线辊筒、工程机械传动单元、农业机械旋转机构等场景，在设备运行过程中，它能够将轴系运转时的滑动摩擦转化为滚动摩擦，大幅降低运转过程中的摩擦损耗与温升，同时约束轴系的径向跳动范围，保证旋转部件的运转精度与同轴度，是各类旋转类机械设备不可或缺的支承部件。本次设计的深球槽滚柱轴承系列，采用全参数化的设计逻辑，核心设计思路围绕快速适配不同安装场景的尺寸需求展开，摒弃了传统单规格轴承独立建模的低效模式，将轴承的核心尺寸参数进行关联绑定，设计人员仅需根据实际安装边界的需求，调整内径、外径、厚度三个核心安装尺寸，模型内部的滚道曲率、滚柱直径、保持架结构、内外圈壁厚等关联参数就会自动完成匹配计算，无需逐个修改子特征尺寸，能够大幅提升不同规格轴承选型阶段的建模效率，也方便设计人员在轴系设计阶段快速完成轴承的选型匹配与装配干涉校验。从结构特性来看，深球槽的滚道设计能够让滚柱与滚道的接触面积分布更均匀，相比普通直滚道轴承，能够承受更大的径向载荷，同时具备一定的短时轴向载荷承载能力，适配多数既有径向支承需求、又存在少量轴向窜动的轴系使用场景。在安装边界适配方面，该系列轴承的安装基准面与通用标准轴承的安装尺寸完全匹配，设计时预留了标准的轴肩定位高度、轴承座孔的配合公差带参考，装配时可直接按照标准轴承的安装工艺完成压装、定位，无需额外定制安装工装，能够直接替换同尺寸规格的标准轴承使用。模型的结构细节还原了真实轴承的内外圈滚道打磨圆角、滚柱的端面倒角、保持架的兜孔间隙等工艺特征，在进行装配仿真、运动模拟时，能够真实还原轴承运转过程中的滚柱自转、保持架随动等运动状态，可直接用于设备的整机装配校验、运动干涉检查、运转工况模拟等设计环节，帮助设计人员在方案阶段就排查出轴系配合、安装空间预留不足等潜在问题，缩短设备的研发迭代周期。
