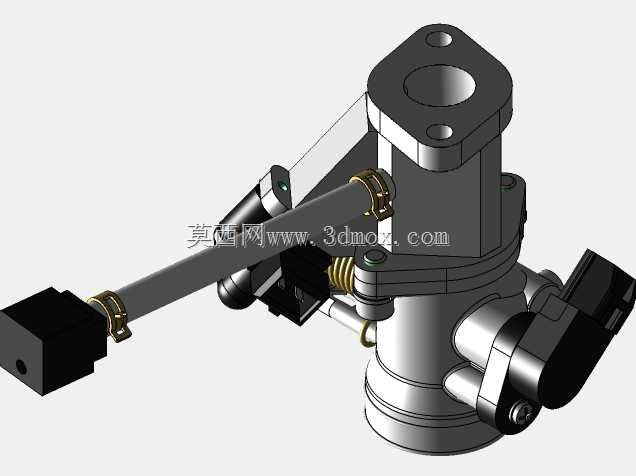

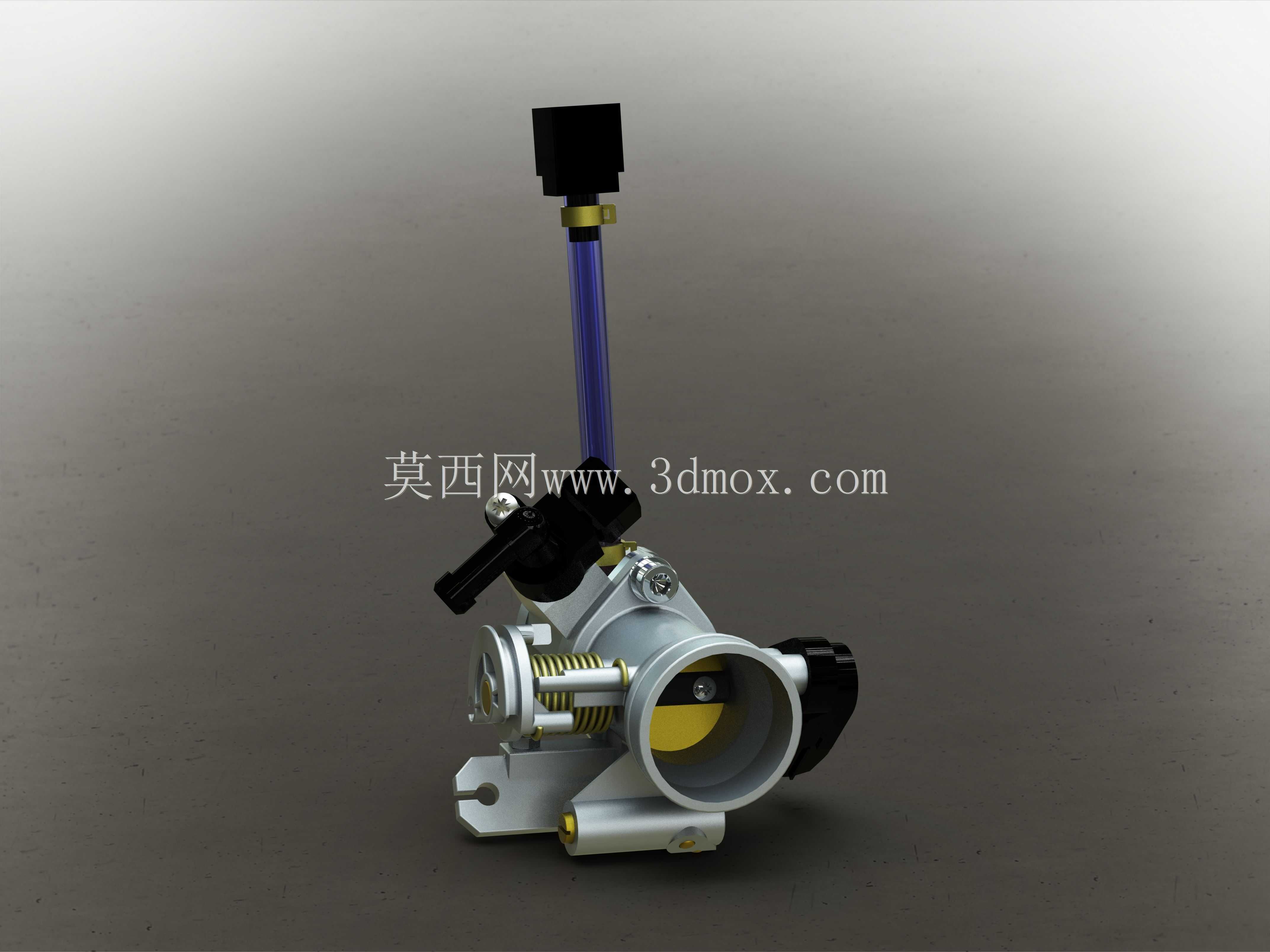

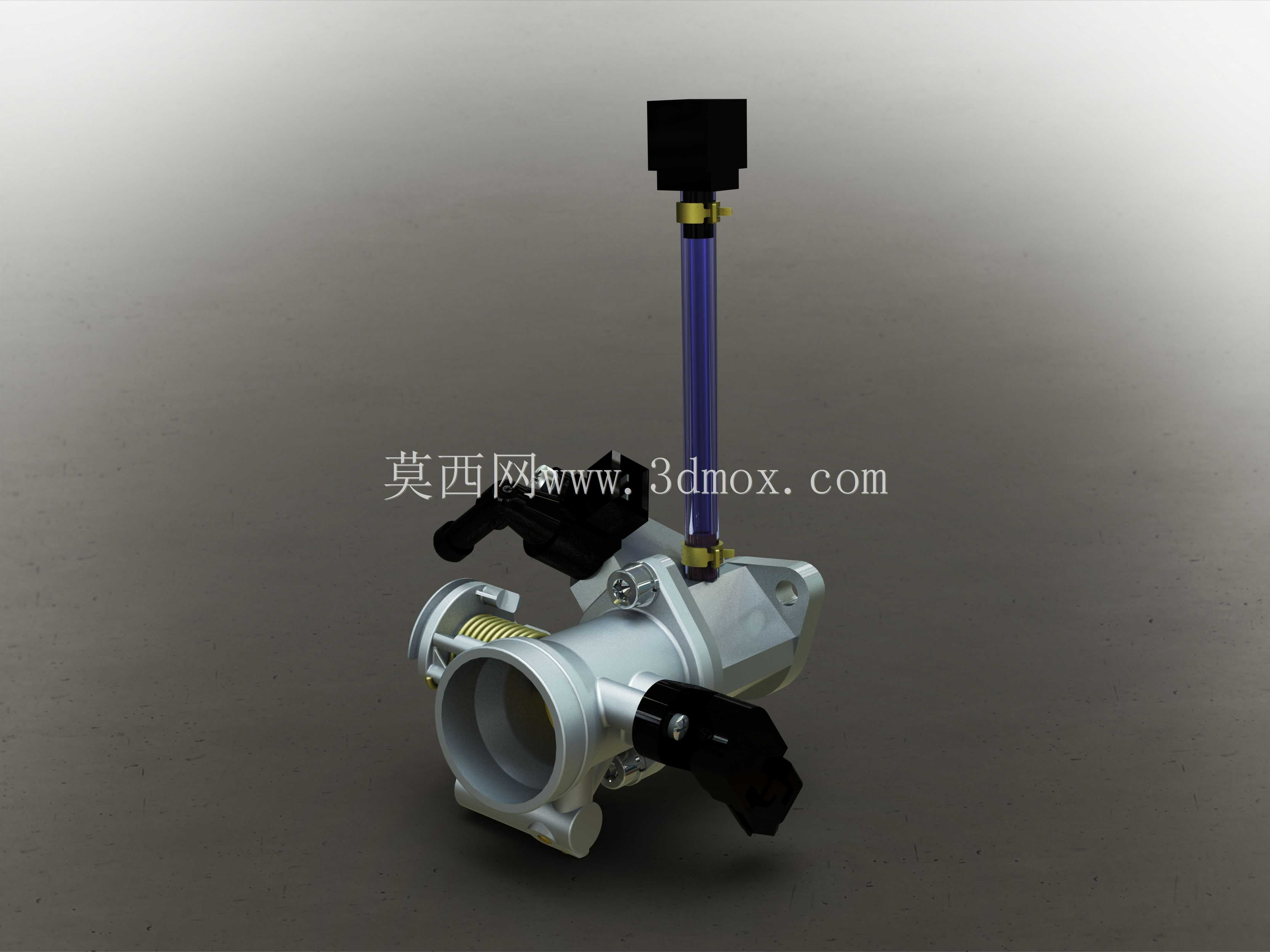

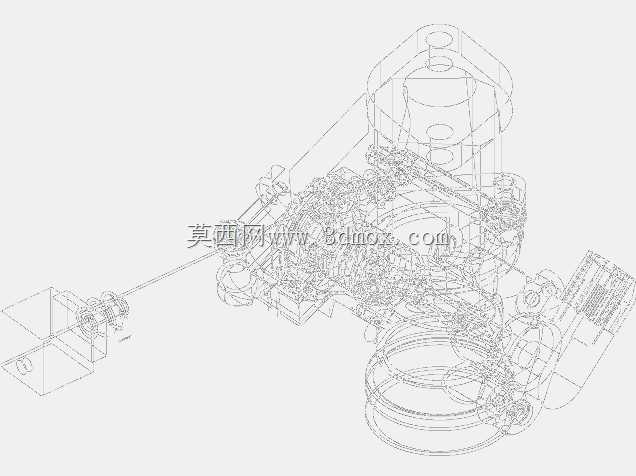

小型发动机电喷节气门体集成歧管结构

这套电喷系统集成结构主要面向小排量通用动力、小型摩托、通用汽油机以及改装类小型动力单元的进气控制与燃油供给匹配场景，是整套电子燃油喷射系统里负责进气计量、气流调控的核心承载部件，直接决定发动机不同工况下的空燃比匹配精度，影响动力输出平顺性、燃油消耗水平与排放表现。整套结构整合了节气门阀体与进气歧管段，节气门部分采用蝶阀式节流结构，内置回位弹簧结构保证节气门在无控制信号时快速回到怠速开度位置，阀板边缘做了适配密封的倒角处理，减少全闭位置的漏气量，保证怠速工况的进气量稳定可控。节气门轴端预留了位置传感器的安装位，可实时反馈节气门的实际开度，给电控单元提供负荷判断的核心信号；侧边的怠速旁通结构可在节气门全闭时提供稳定的旁通进气量，适配冷启动、怠速带载等特殊工况的进气需求。集成的进气歧管段做了平滑的内壁流道设计，减少进气过程中的气流阻力，让进入气缸的气流更顺畅，同时在歧管指定位置预留了MAP传感器的安装接口，安装位置匹配4倍管径长度的稳压区域，避免气流紊流对进气压力检测精度造成干扰，保证进气量计算的准确性。设计过程中优先保证了进气侧与排气侧连接法兰的尺寸精度，法兰面的安装孔位、密封面平面度都按照实际装机要求做了匹配，可直接对接对应规格的发动机缸盖进气侧与空滤出气侧管路，无需额外做转接适配。整体安装边界紧凑，侧边的接插件安装位、线束固定结构都做了整合预留，避免装机后与周边的油箱、车架、覆盖件产生干涉，整体结构在保证核心安装尺寸、功能接口完全准确的前提下，对非核心的细部结构做了合理简化，既可以直接用于改装方案的安装布局验证、管路走向模拟，也可作为电喷系统教学、结构认知的直观展示载体，帮助技术人员快速理解小型电喷系统的进气端布局逻辑，在项目前期验证阶段可快速完成装机空间校核、周边部件匹配检查，减少实际装机过程中出现的干涉、安装位不匹配等问题，缩短方案验证的周期。
