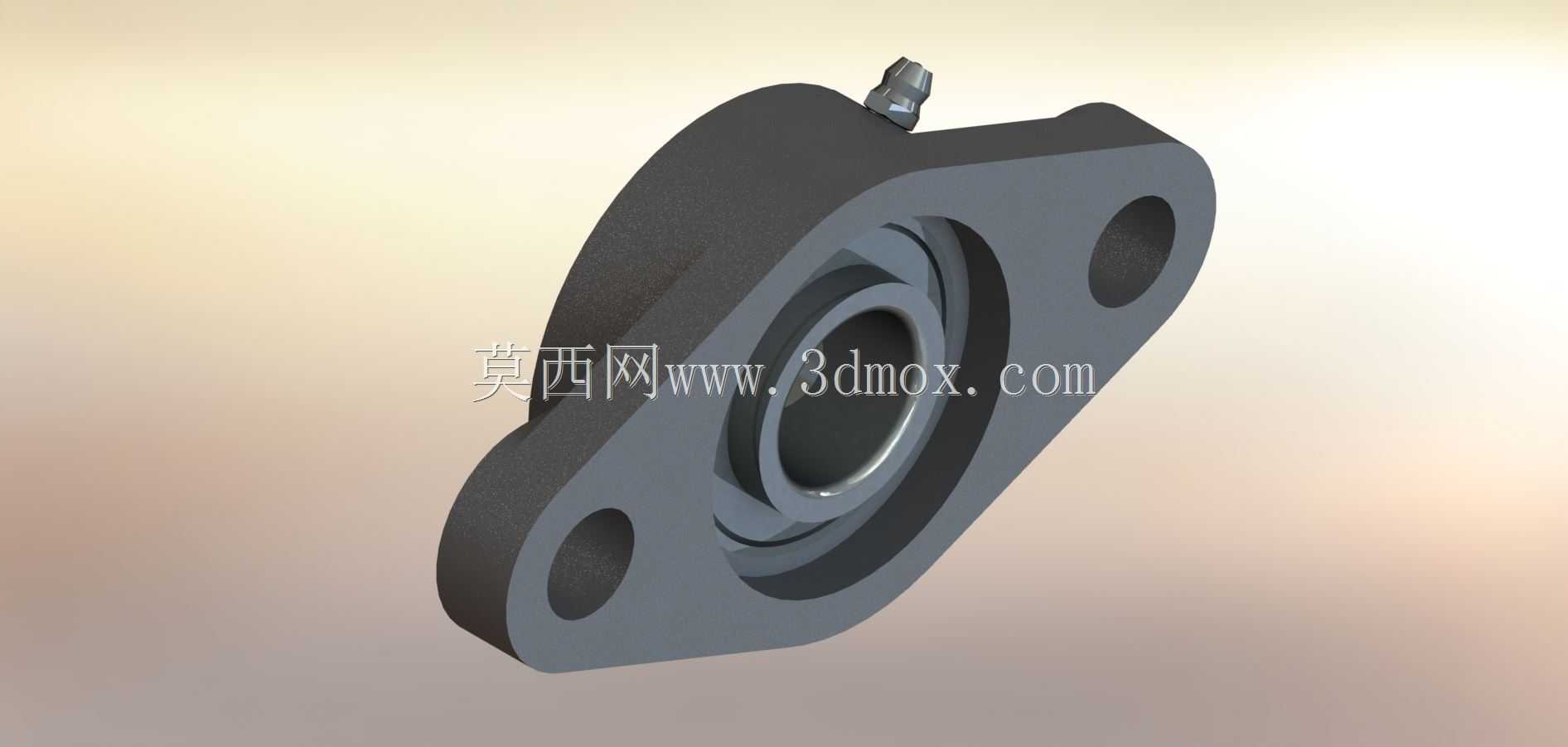

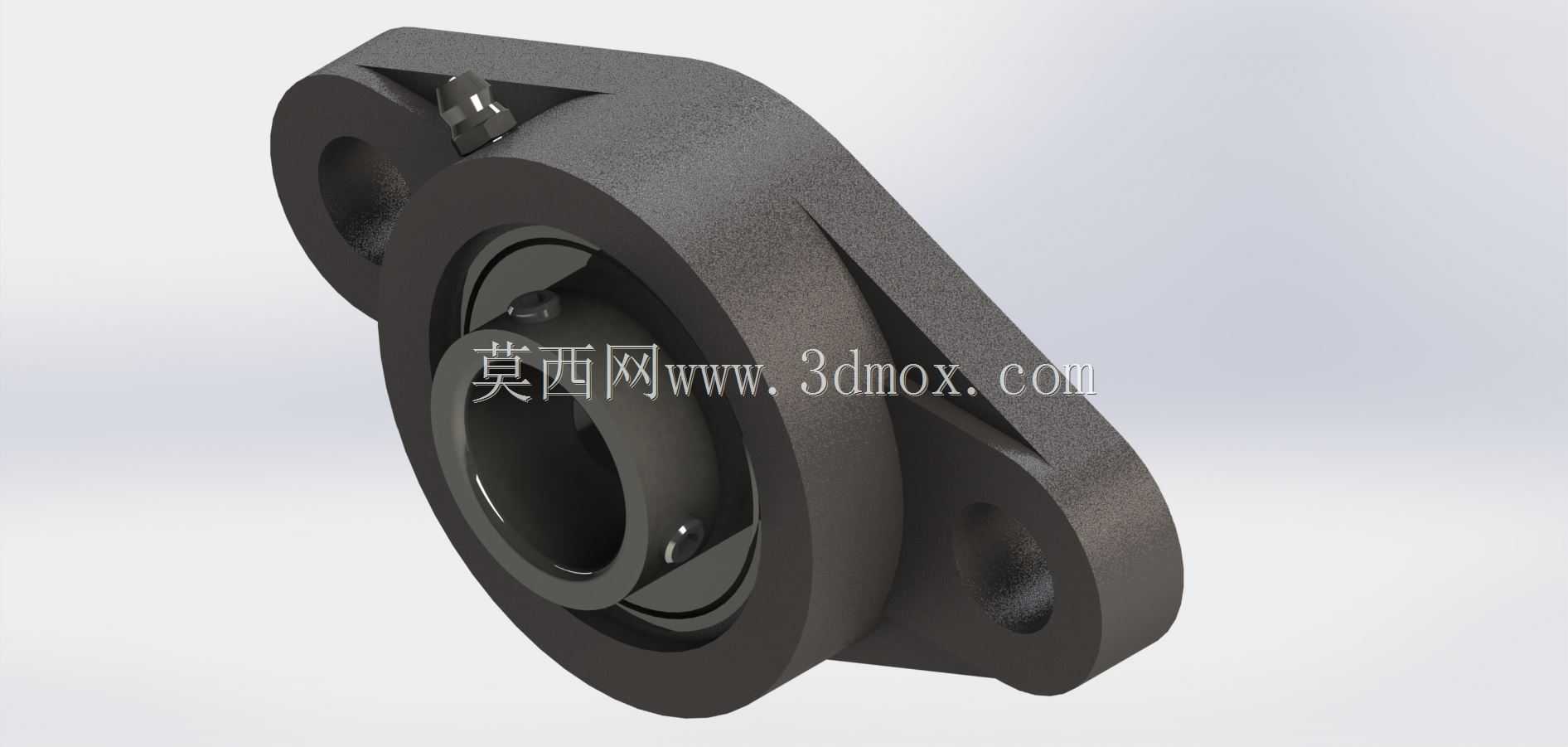

紧凑型双螺栓菱形法兰带座轴承结构

这款双螺栓法兰带座轴承是轻载传动场景中十分常用的轴系支撑部件，相比常规四螺栓法兰轴承，它的结构更加紧凑，占用安装空间更小，非常适合安装布局局促、对空间利用率要求较高的设备场景，常见于小型输送线、食品包装辅助设备、轻型自动化输送工位、小型农机传动端、家用小型加工机具等对安装空间有严格限制的传动部位，用来为旋转轴提供稳定的径向支撑，同时承受一定程度的轴向载荷，保障轴系运转的同轴度与稳定性。

从功能特性来看，这款轴承采用外球面球轴承内嵌法兰座的组合结构，轴承内圈可通过顶丝与穿入的轴实现锁紧固定，安装时无需复杂的轴肩定位，对轴的加工精度要求相对友好，能适配一定范围内的轴安装角度偏差，自动补偿轴系安装过程中产生的轻微不对中问题，降低安装调试的难度。法兰座采用一体铸造成型后做表面发黑处理，具备不错的防锈耐磨性能，日常使用中可抵御轻度的粉尘、潮气侵蚀，适配多数常规工业工况的使用需求。

在设计思路上，这款产品将安装法兰设计为菱形切边结构，仅保留两个对称布置的螺栓安装耳，相比圆形四螺栓法兰大幅缩减了法兰座的外轮廓尺寸，两个安装孔的中心距经过标准化匹配，适配行业通用的安装孔位规范，安装时仅需两颗螺栓即可完成固定，安装工序更简便，同时两个螺栓的锁紧力足以应对轻载工况下的载荷传递，不会出现固定松动的问题。轴承座的内孔与外球面轴承采用过渡配合，装配后轴承可在一定角度范围内自适应调心，避免轴系受弯时轴承承受额外的附加载荷，有效延长轴承的使用寿命。

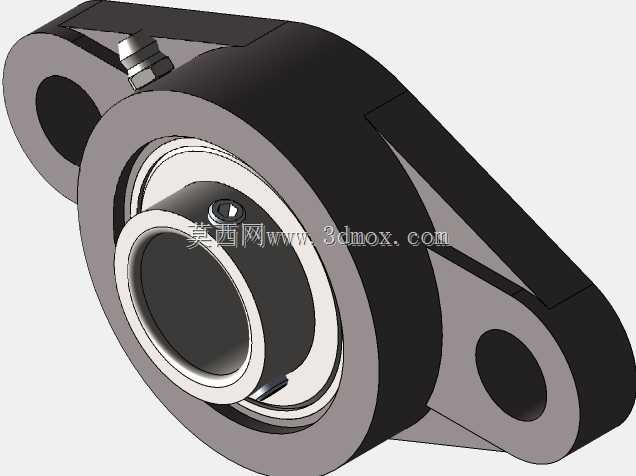

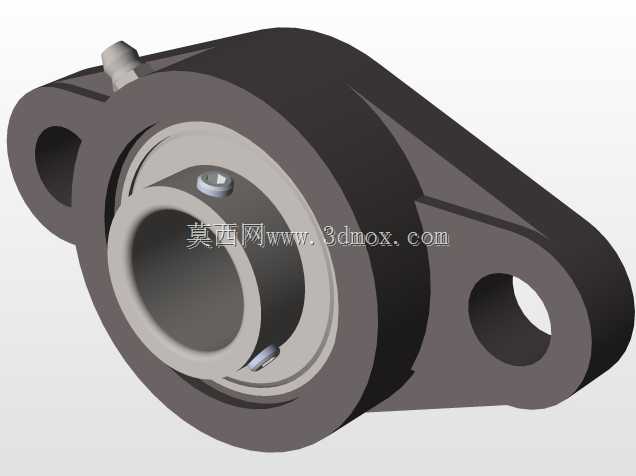

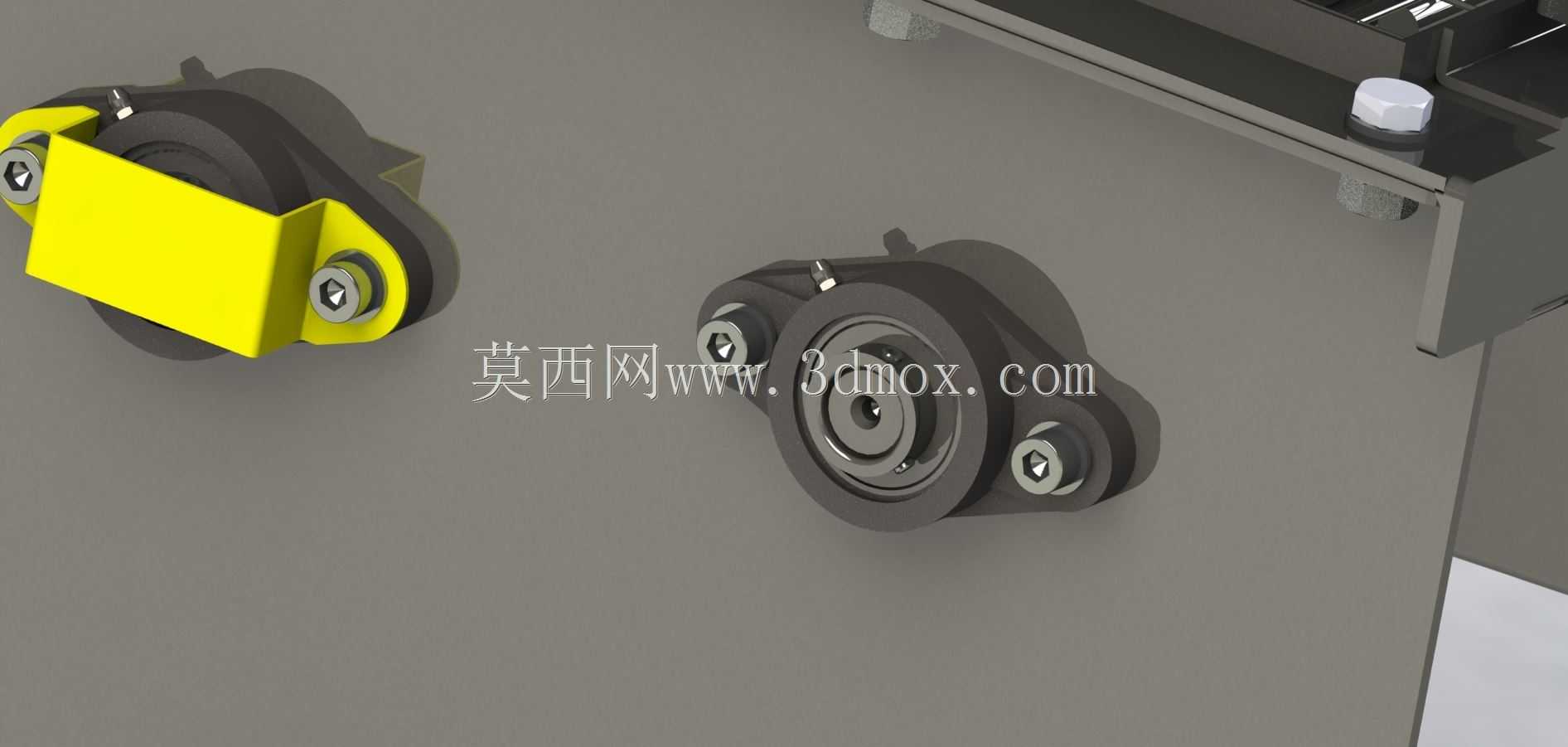

从安装边界与尺寸特性来看，这款轴承适配25mm直径的光轴安装，法兰座的整体外轮廓宽度小于同孔径四螺栓法兰轴承近三分之一，安装时所需的安装平面面积更小，两个安装孔沿法兰短轴对称分布，安装时无需预留过大的螺栓操作空间，在狭窄的设备机架侧壁、薄型安装板上都能顺利完成固定。轴承内圈的顶丝采用内六角结构，锁紧操作便捷，轴承两端预留有密封结构，可阻挡外界粉尘、碎屑进入轴承滚道内部，维持轴承内部润滑脂的密封环境，减少日常维护的频次。在实际设备装配中，这类双螺栓法兰轴承常被用于支撑输送带的从动辊筒、小型传动机构的转轴、轻型动力输出轴等部件，凭借紧凑的结构、便捷的安装方式、稳定的支撑性能，在轻载传动场景中有着极高的应用普及率，能够在有限的安装空间内为轴系提供可靠的旋转支撑，保障设备传动环节的平稳运转。
