FRM F205型输送机张紧轴承组件结构

该张紧轴承组件主要应用于带式输送机、链式输送设备的传动系统中，是保障输送线稳定运行的核心配套部件，在物流分拣、矿山物料输送、生产流水线、食品加工输送等场景中广泛使用，核心作用是抵消输送带、传动链条在长期运行中产生的拉伸伸长、磨损松弛问题，持续维持传动带/链条的合理张紧力，避免传动打滑、跳齿、跑偏等故障，保障输送过程的平稳性与传动效率。

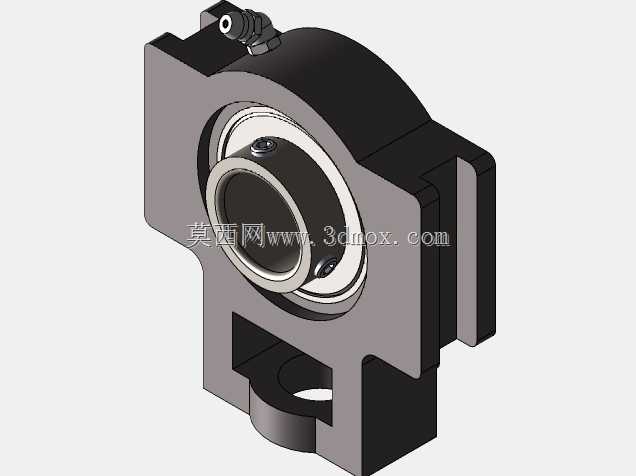

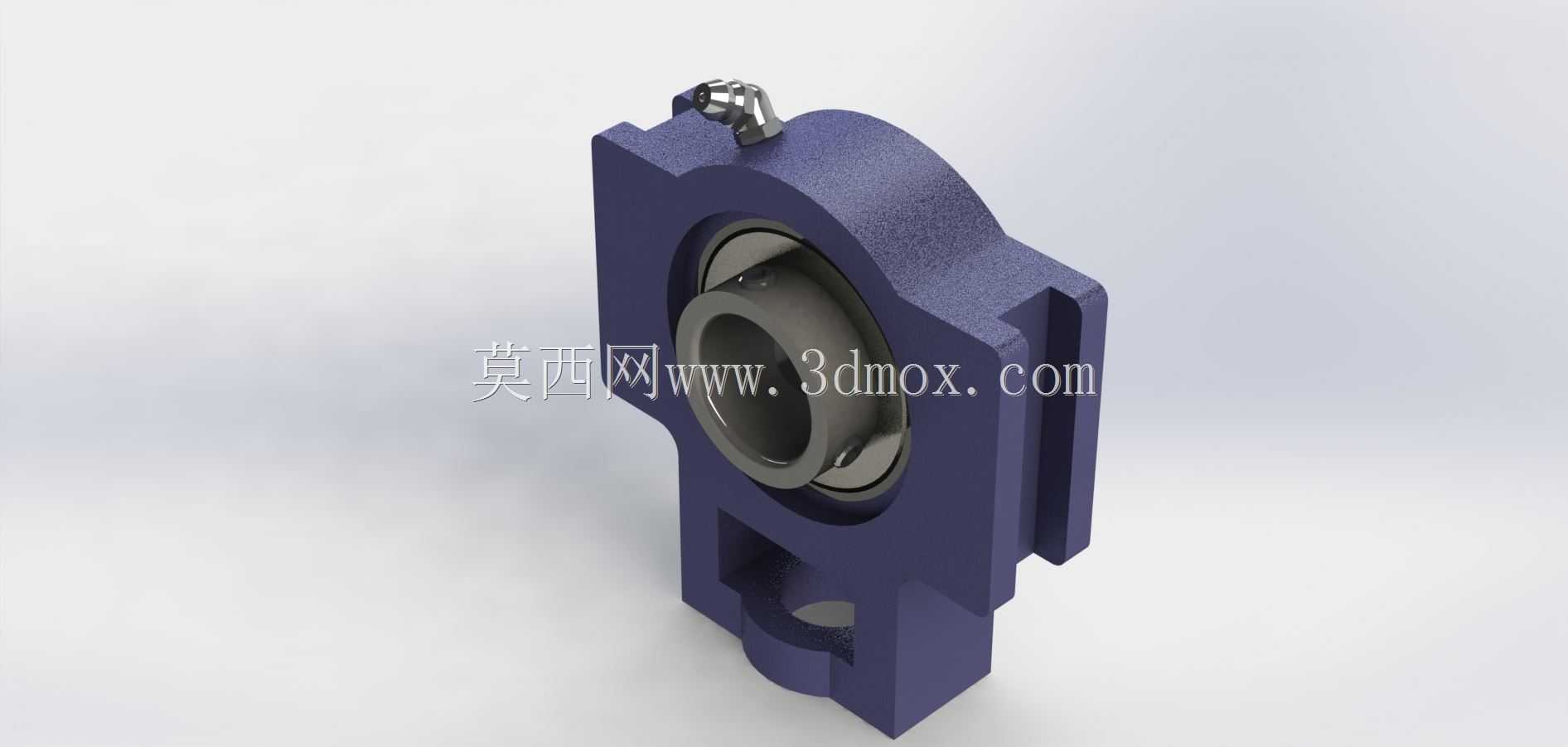

从功能特性来看，这款张紧轴承采用滑块式调节结构，轴承座本体可在配套的安装导轨槽内沿轴向滑动，通过端部的调节螺杆推动轴承座位移，实现张紧行程的精准调整，调节操作便捷，锁紧固定可靠，能够适配不同工况下的张紧力需求；轴承座采用铸造成型结构，强度充足，抗冲击性能优异，可承受输送过程中的径向载荷与小幅轴向窜动，内置的轴承单元密封性能良好，可阻挡输送场景中的粉尘、碎屑侵入，延长轴承的维护周期与使用寿命。

在设计思路上，该组件采用对称式双轴承座配套布局思路，单组张紧机构对应传动轴两端各配置一个同型号张紧轴承座，保证轴两端调节量一致，避免轴系偏斜引发的轴承偏磨、传动带跑偏问题；安装框架采用标准化槽钢焊接结构，导轨槽与轴承座滑块的配合间隙经过合理设计，既保证滑动调节顺畅无卡滞，又避免间隙过大引发的运行振动；调节螺杆采用细牙螺纹设计，调节精度更高，可实现张紧力的微调，锁紧螺母可在调节完成后锁定位置，防止运行过程中出现松动移位。

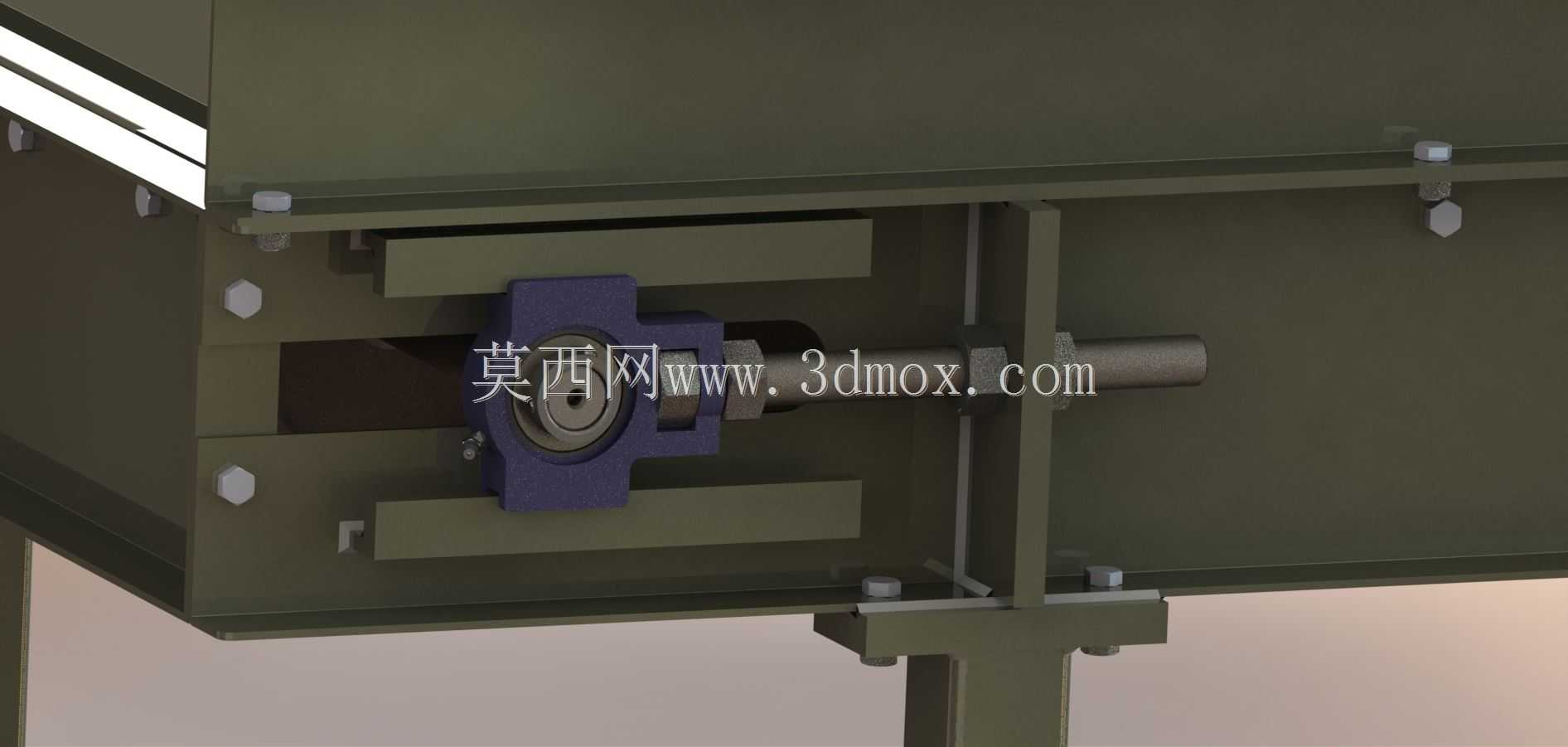

从安装边界来看，该轴承适配轴径25mm的传动轴，轴承座滑块的外形尺寸与安装框架的导轨槽完全匹配，安装时需先将轴承座嵌入框架导轨内，穿入传动轴后再装配端部调节螺杆，整体安装无需复杂的定制加工，可直接适配标准规格的输送机机架，张紧调节行程可覆盖常规输送线的伸长补偿需求，安装完成后需保证两侧轴承座的调节量一致，传动轴与输送辊筒的平行度符合安装要求，避免出现单侧受力不均的问题。在实际使用中，当输送带或链条出现松弛打滑时，仅需同步调节两端的调节螺杆，推动轴承座向外位移至合适张紧度后锁紧螺母即可完成张紧调整，维护操作十分简便，能够大幅降低输送线的停机维护时间，提升生产运行效率。
