该传动结构主要应用于工业激光加工设备的Y轴进给传动场景,是激光切割、激光打标、激光雕刻类设备中负责传递伺服动力、匹配负载转速与扭矩需求的核心传动部件,能够将伺服电机输出的高转速低扭矩动力,按照固定传动比转换为适配激光头移动需求的低转速高扭矩动力,保障激光头在Y轴方向的平稳进给,避免因扭矩不足出现的进给卡顿、丢步问题,同时降低高速运转下的传动振动,提升激光加工的精度与稳定性。

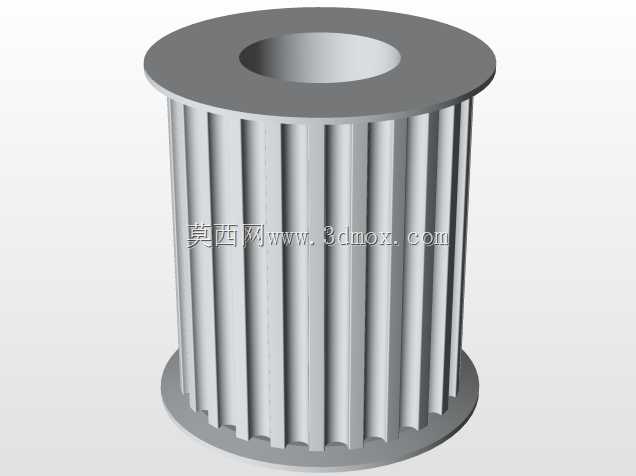

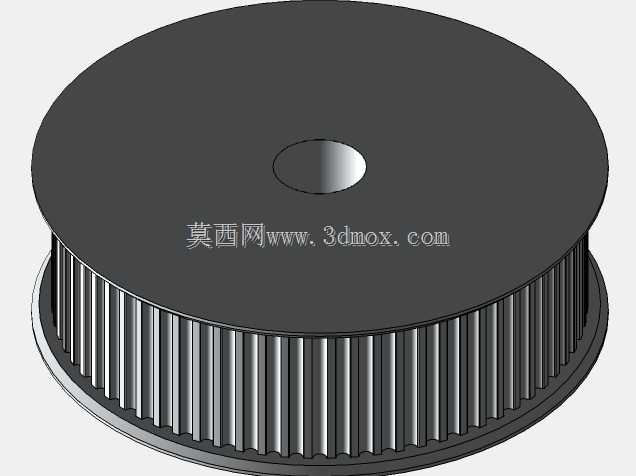

从功能特性来看,该结构采用同步带传动搭配齿轮啮合的二级减速形式,输入端适配标准伺服电机安装接口,通过同步轮与HTD3M同步带完成第一级动力传递,再经过两组不同齿数的齿轮啮合完成第二级减速,最终实现1:3的固定传动比输出,传动过程无滑差、传动比精准,同步带本身具备一定的缓冲吸振能力,能够有效降低电机运转带来的振动传递,提升输出端的运转平稳性。输出轴采用标准圆柱轴伸设计,可通过联轴器直接连接激光设备Y轴的滚珠丝杠或者同步带传动副,安装适配性强。

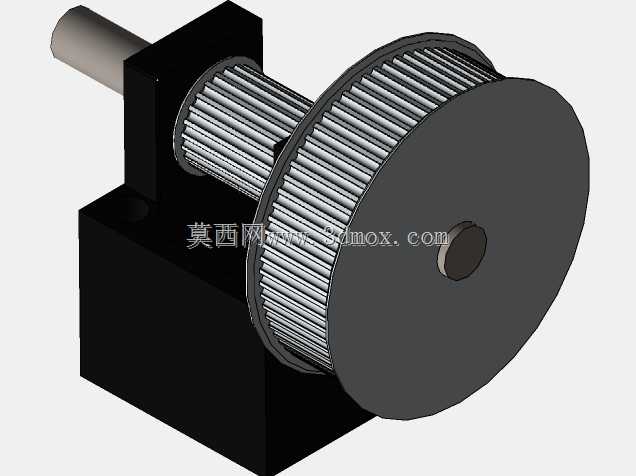

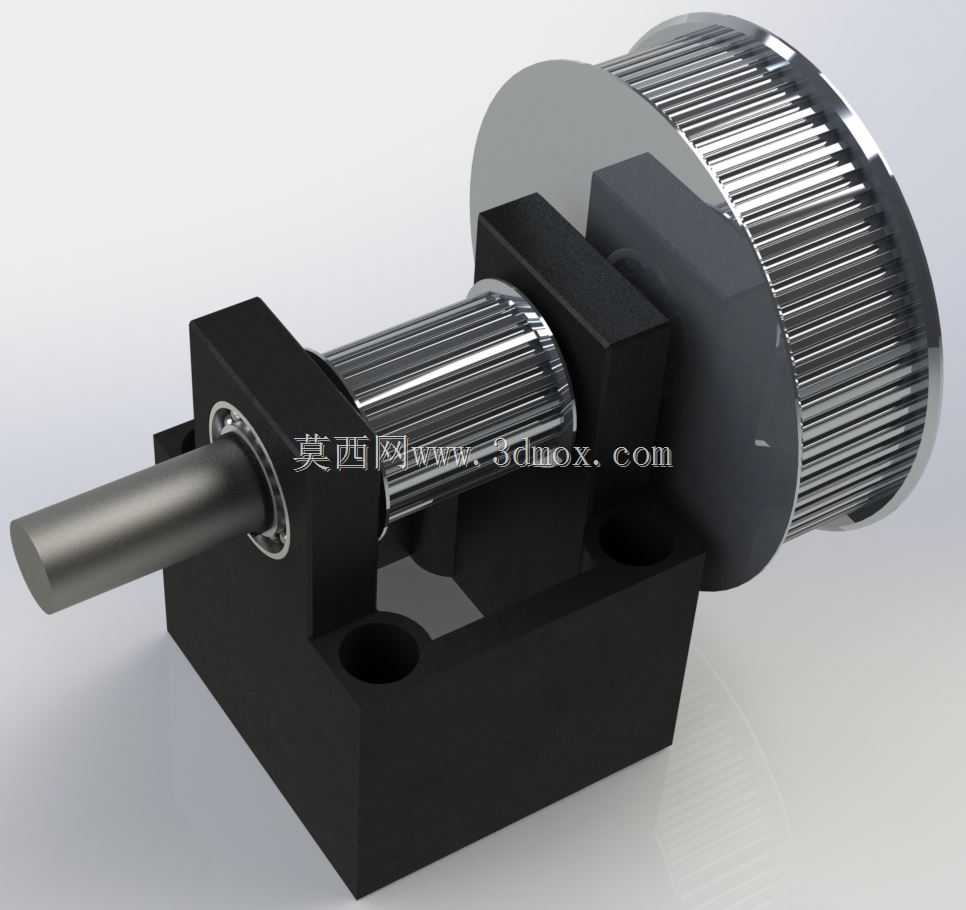

在设计思路上,该结构充分考虑激光设备内部的安装空间限制,整体采用一体化安装基座设计,将同步轮安装位、齿轮啮合腔、输出轴轴承位集成在同一个黑色基座本体上,减少了分体式安装带来的装配累积误差,同时基座上预留了标准安装孔位,可直接通过螺栓固定在激光设备的机身安装基准面上,无需额外设计转接安装板。齿轮与同步轮均采用金属材质加工,齿形经过优化设计,啮合间隙控制在极小范围内,保障正反转传动时的回程误差处于较低水平,适配激光加工频繁换向的进给需求。轴承位采用高精度轴承安装设计,为输入输出轴提供稳定的径向支撑,避免轴系运转时出现窜动。
从安装边界来看,该减速结构整体外形紧凑,横向安装尺寸适配中小功率激光设备的Y轴安装腔空间,输出轴中心高与常见激光设备Y轴传动中心高匹配,输入端的同步轮安装位可适配不同功率的伺服电机安装,基座上的安装孔位间距符合通用激光设备的安装孔位标准,替换原有传动结构时无需对设备机身进行二次加工。输出轴的轴径、键槽尺寸均按照通用传动标准设计,可直接适配市面上常规的联轴器规格,降低现场安装的适配成本。整体结构的润滑腔采用半封闭设计,可存储润滑脂对啮合齿轮进行持续润滑,延长结构的维护周期,适配工业现场长时间连续加工的使用需求。
